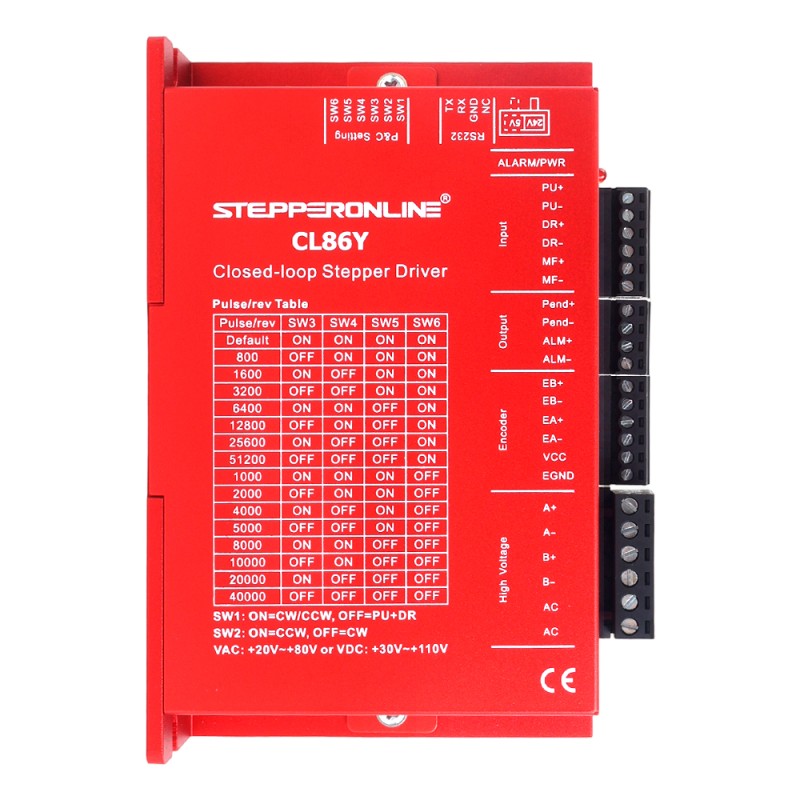

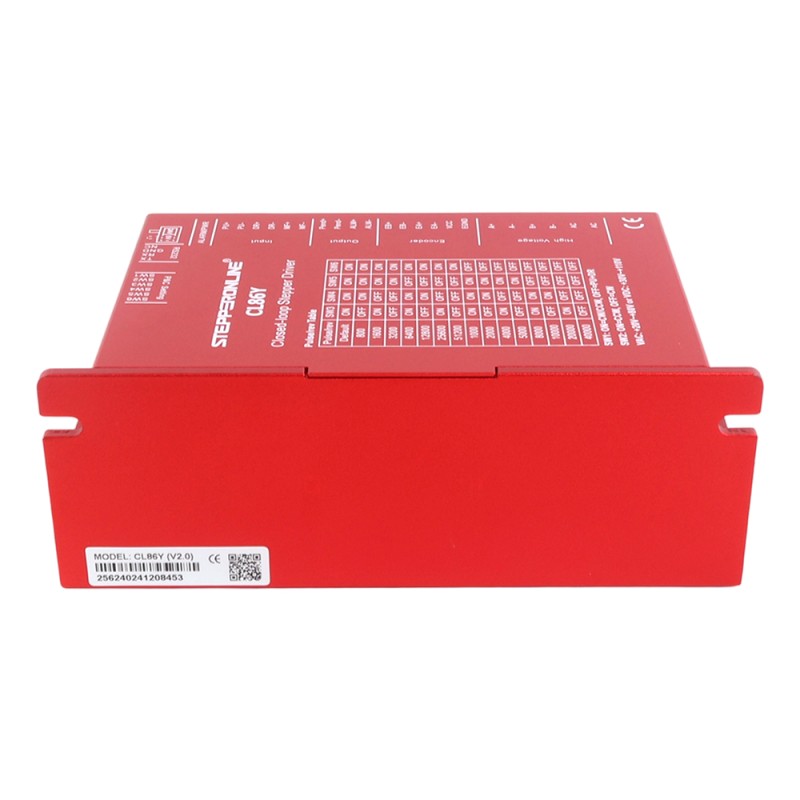

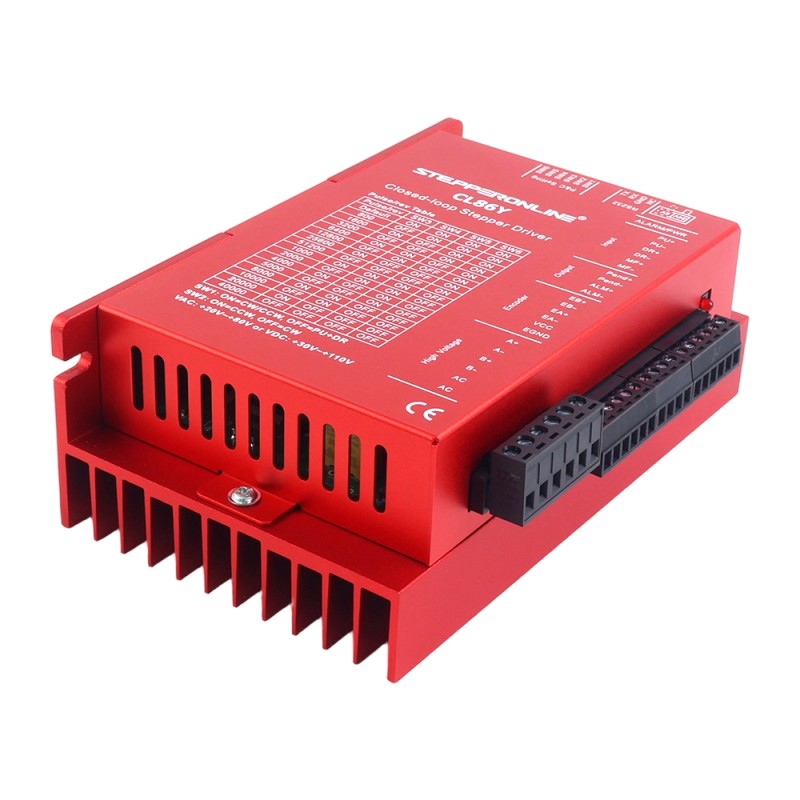

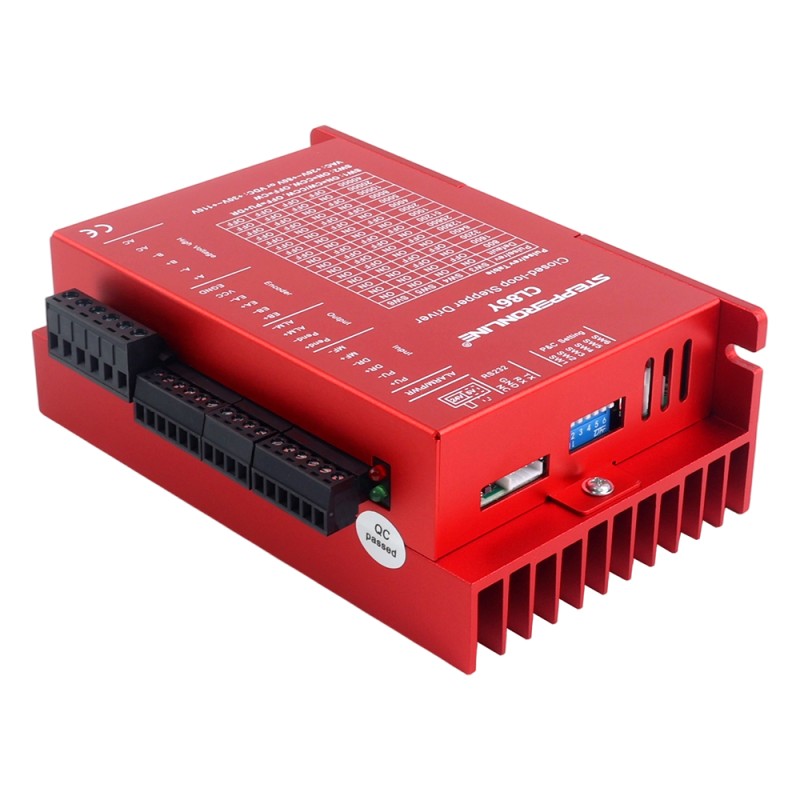

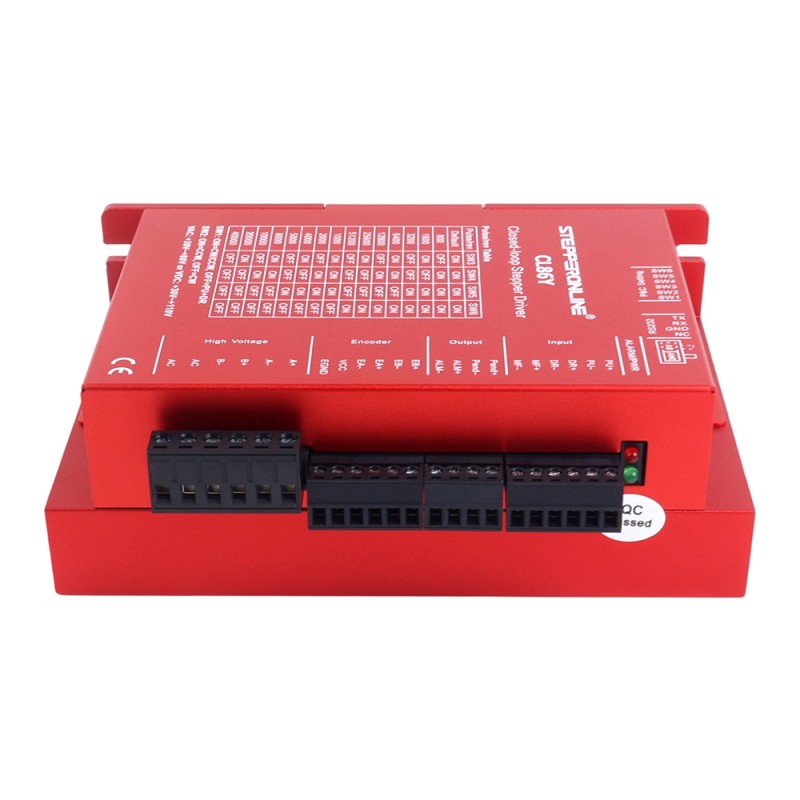

Y Series Gesloten lus stappermotor driver V2.0 0-8,5A 20-80VAC/30-110VDC voor Nema 34 stappermotor

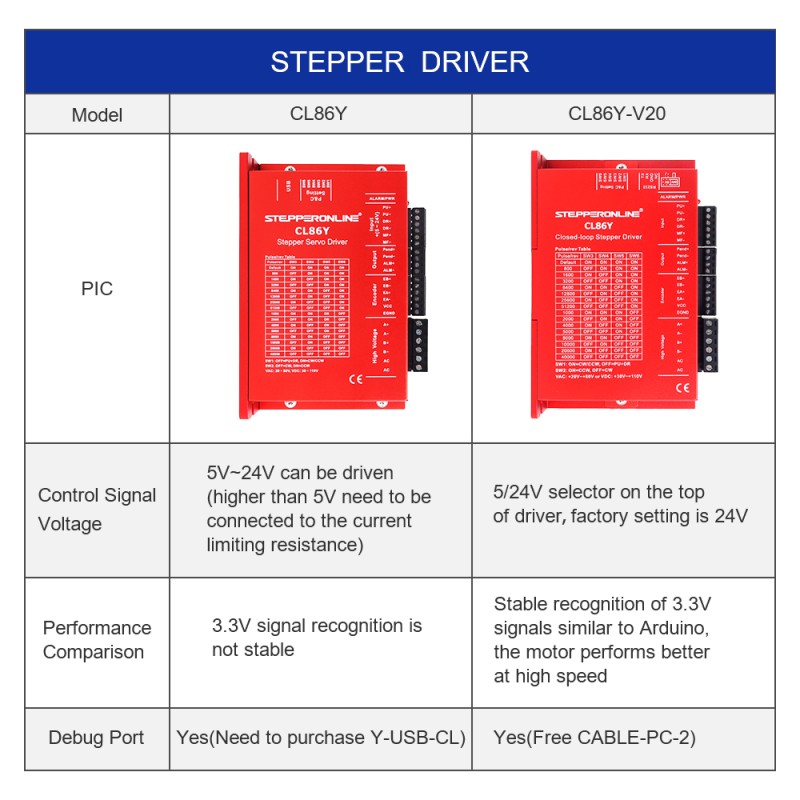

De CL86Y-V20 is een verbeterde versie van de CL86Y, voorzien van een 5V/24V-logicaspanningselector en een RS232-debugpoort ter vervanging van de USB-poort. Deze Y Series gesloten-lus stappenmotor driver ondersteunt 0–8,5A en werkt op 20–80VAC / 30–110VDC, ontworpen voor Nema 34 stappenmotoren.
Door gebruik te maken van een nieuwe generatie 32-bits DSP-besturing en vermogenshoekvectorbesturingstechnologie, behaalt het snelheden van meer dan 3000 tpm. Vergeleken met standaard open-loop drivers vermindert het aanzienlijk koppelverlies bij hoge snelheden, verbetert de motorprestaties en koppelbenutting, wat de bewerkingsefficiëntie en nauwkeurigheid verhoogt. De belastingsafhankelijke stroomregeling vermindert effectief motorverwarming, verlengt de levensduur van de motor. De ingebouwde alarmuitgang vergemakkelijkt bewaking en besturing door het hostsysteem, terwijl de positiefoutalarm een veilige bediening van de apparatuur garandeert.

Belangrijkste kenmerken

• Gratis RS232 debug-kabel inbegrepen
• 5V/24V logica spanningsselector
• Stabielere ontvangst van 3.3V puls signalen
• Nieuwe generatie 32-bits DSP-besturingstechnologie, kosteneffectief, stabiel en uitstekende trilprestaties
• Ingangsspanningsbereik: AC20V-80V/DC30~110V, totaal 16 microstappen
• Hoogste pulsresponsfrequentie tot 200kHz
• Koppelverval is klein, snelheid kan 3000 tpm bereiken
• Ingebouwde "in positie" en alarmuitgang voor gemakkelijke detectie en besturing
• Regelt stroom intelligent, vermindert trillingen, geluid en warmte, verhoogt efficiëntie met 35%
• Met enkele/dubbele pulsselectiefunctie, standaard fabrieksinstelling: puls + richtingsbesturing
• Uitstekende hoge-snelheidsprestaties en stijfheid, perfecte combinatie van voordelen van servo en stappen

Elektrische specificaties

• Uitgangspiekstroom: 0~8,5A(0~6 RMS)
• Ingangsspanning: 20~80VAC/30~110VDC(Typisch 48/60VDC)
• Logische ingangsstroom: 7~20mA
• Pulsingangsfrequentie: 0~200kHz
• Pulsbreedte: 2,5μs
• Isolatiewerstand: 500 MΩ

Bedrijfsomgeving en andere specificaties(Tj = 25℃/77℉)

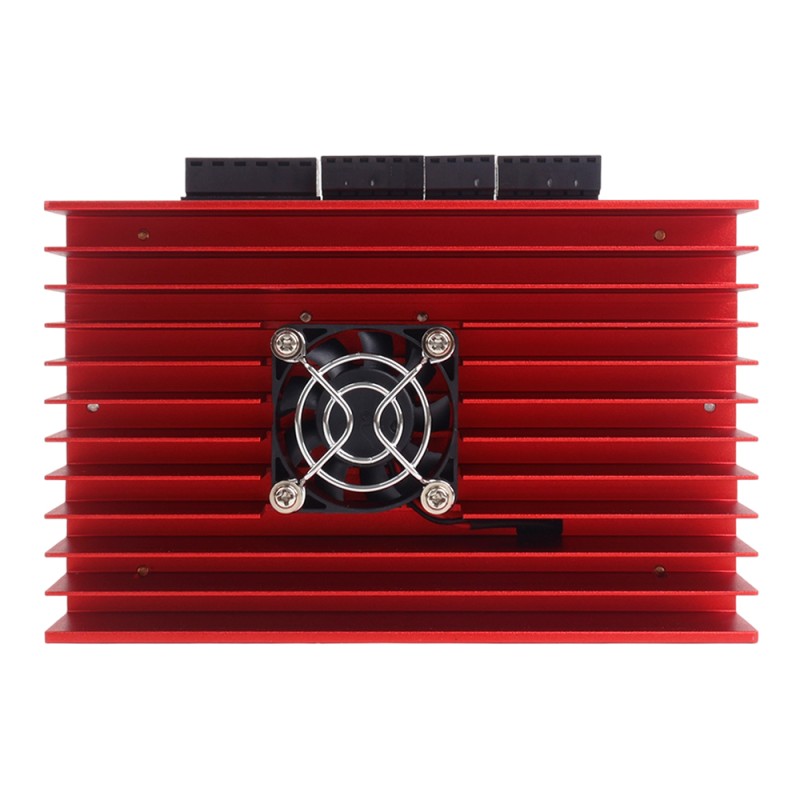

• Koeling: Natuurlijke of geforceerde koeling
• Omgeving: Vermijd stof, oliedamp en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH－90%RH
• Bedrijfstemperatuur: 0℃ - 50℃
• Trilling: 10-50Hz / 0,15mm
• Opslagtemperatuur: -20℃ - 65℃
• Gewicht: Ongeveer 280g

Aanbevolen aandrijfspanningen voor stappenmotoren

Inhoud verpakking

• 1 x CL86Y-V20 Driver
• 1 x CABLE-PC-2 (RS232-debugkabel)
