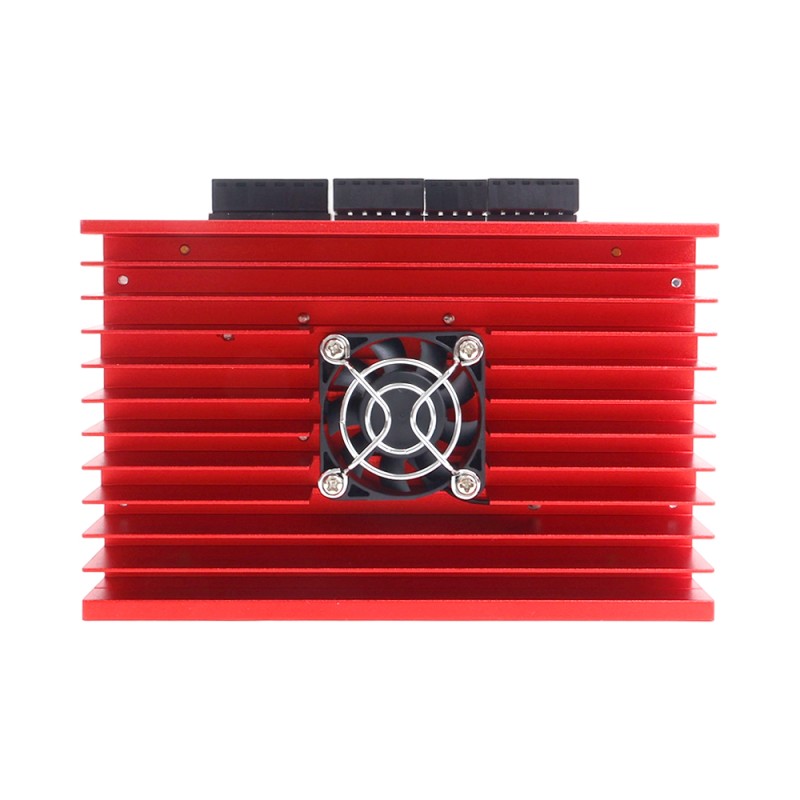

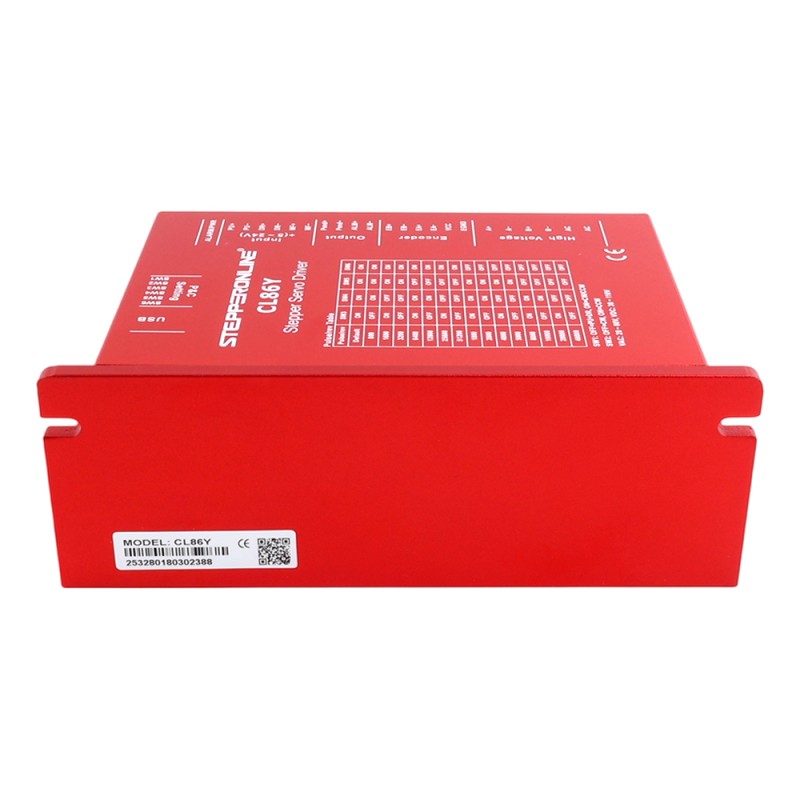

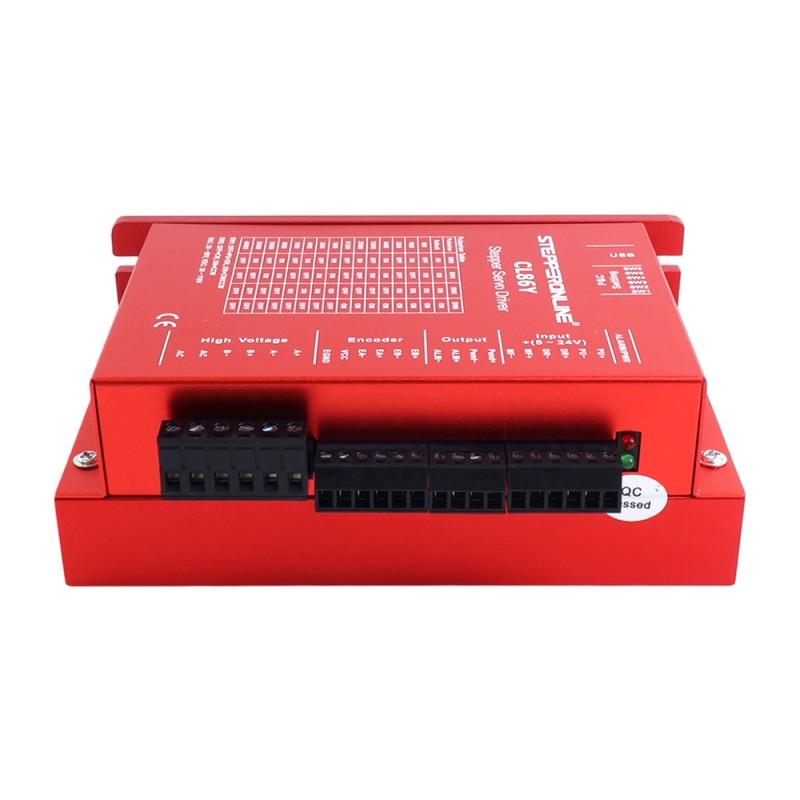

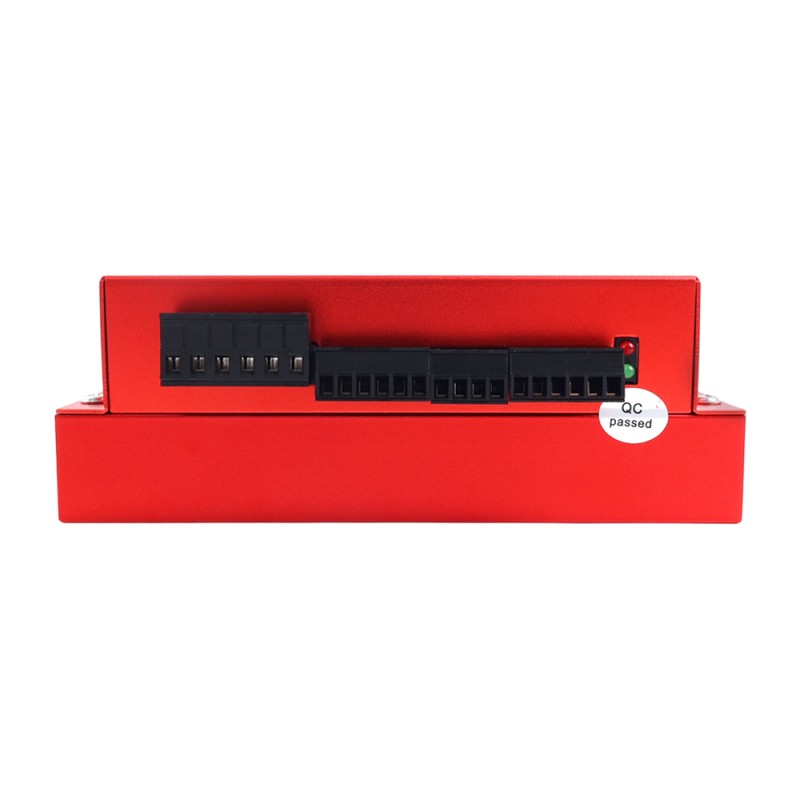

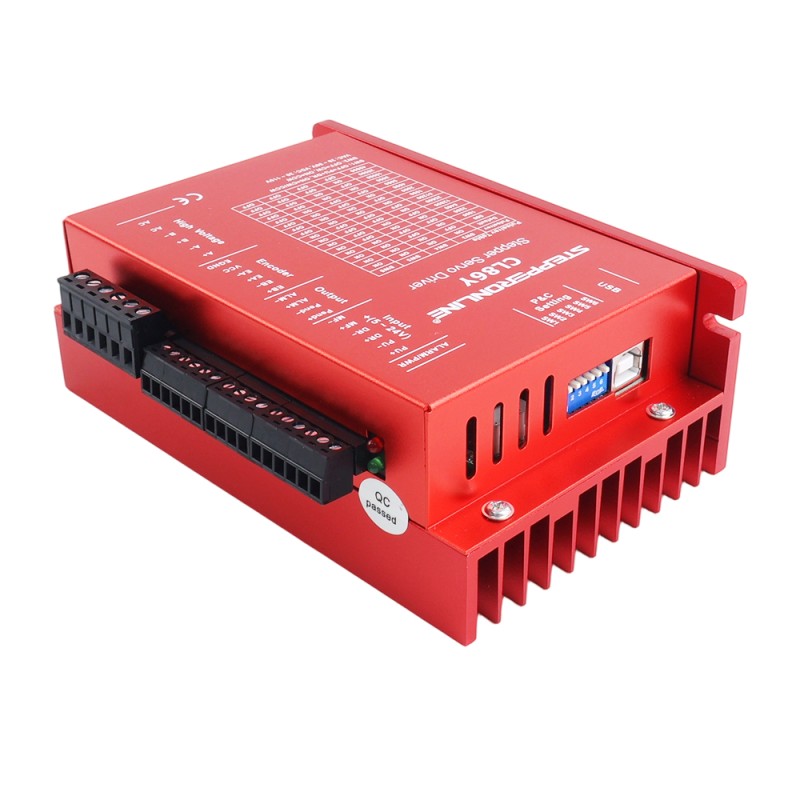

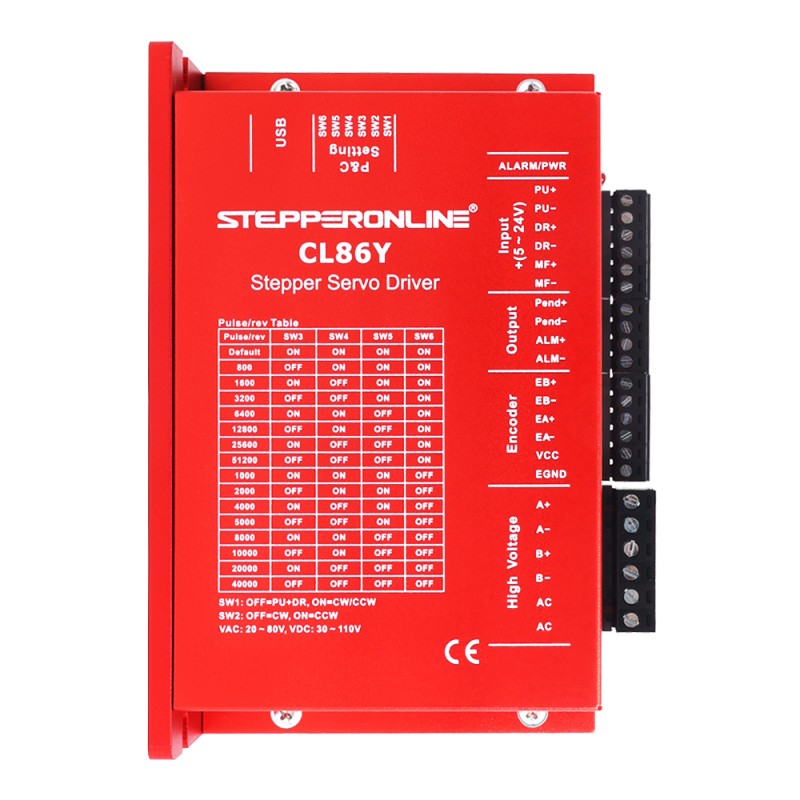

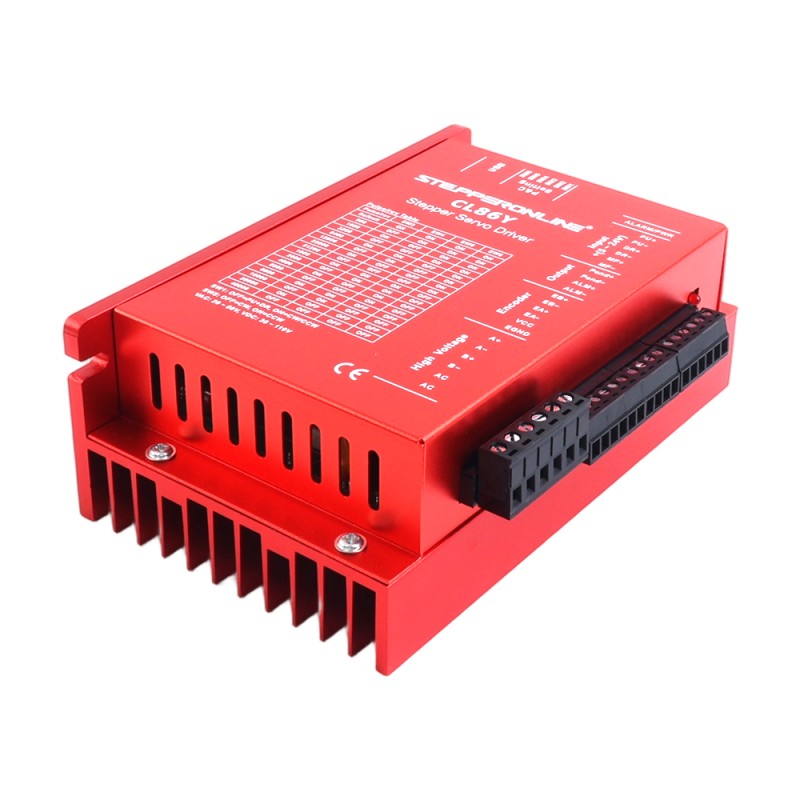

Y serie closed loop stuurprogramma 0-8.5A 20-80VAC/30-110VDC voor Nema 34 stappenmotor

Dit is een Y-serie gesloten-lus stappenmotordriver 0-8,5A 20-80VAC/30-110VDC voor Nema 34 stappenmotor. Met behulp van een nieuwe generatie 32-bits DSP-besturingstechnologie en vermogenshoek, vectorbesturingstechnologie, kan de maximale snelheid meer dan 3000 rpm bereiken. En de high-speed koppel demping is veel lager dan die van de gewone open-loop driver, die sterk kan verbeteren van de high-speed prestaties en koppel bezettingsgraad van de stappenmotor, waardoor de verwerking efficiëntie en nauwkeurigheid van de machine. De op belasting gebaseerde stroomregelingstechnologie kan de verwarming van de motor effectief verminderen en de levensduur van de motor verlengen. Het ingebouwde alarmuitgangssignaal van de driver is handig voor bewaking en besturing door de hostcomputer. De alarmfunctie voor positiefouten zorgt voor een veilige werking van de verwerkingsapparatuur.

Belangrijkste kenmerken

• Een nieuwe generatie 32-bits DSP-besturingstechnologie, kosteneffectief, stabiel en uitstekende trillingsprestaties
• Spanningsingangsbereik: AC20V-80V/DC30~110V, in totaal 16 onderverdelingen
• De hoogste impulsresponsfrequentie is tot 200 kHz
• De koppelverzwakking is klein en de snelheid kan 3000 rpm bereiken
• Ingebouwde plaats- en alarmuitgang voor eenvoudige detectie en regeling
• Regelt op intelligente wijze de stroom, vermindert trillingen, lawaai en warmte en verhoogt de efficiëntie met 35%
• Met enkele en dubbele pulsselectiefunctie, de standaardinstelling is: puls + richtingsregeling
• Uitstekende hogesnelheidsprestaties en stijfheid, de perfecte combinatie van servovoordelen en stappen

Elektrische specificaties

• Piekstroom uitgang: 0~8.5A (0~6 RMS)
• Ingangsspanning: 20~80VAC/30~110VDC (typisch 48/60VDC)
• Logische ingangsstroom: 7~20mA
• De Frequentie van de impulsinput: 0~200kHz
• Pulsbreedte: 2.5μS
• Isolatieweerstand: 500MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: 0℃ - 50℃
• Trillingen: 10-50Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.280g (9.9oz)
