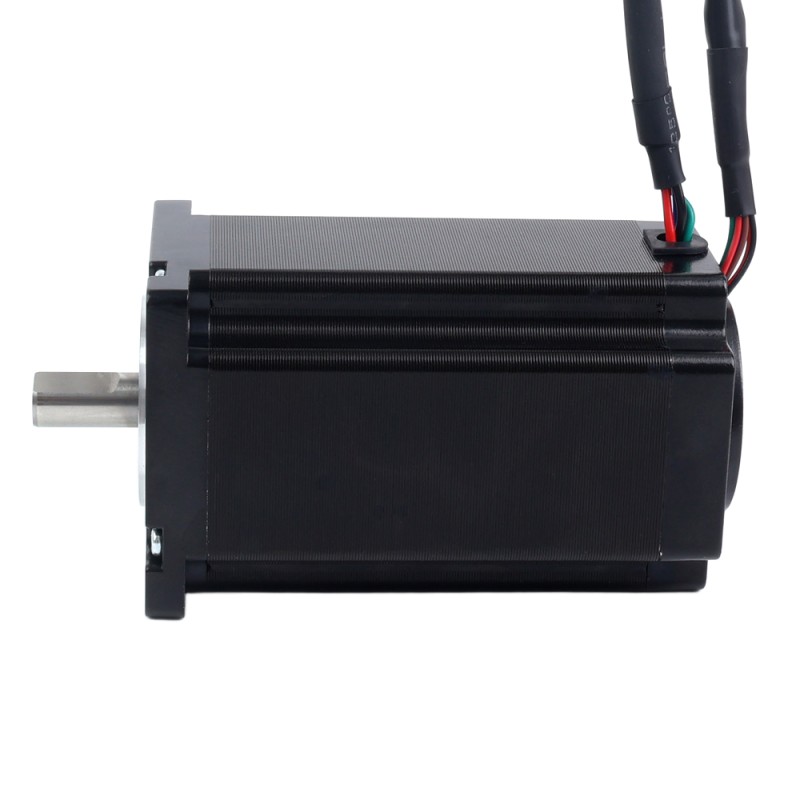

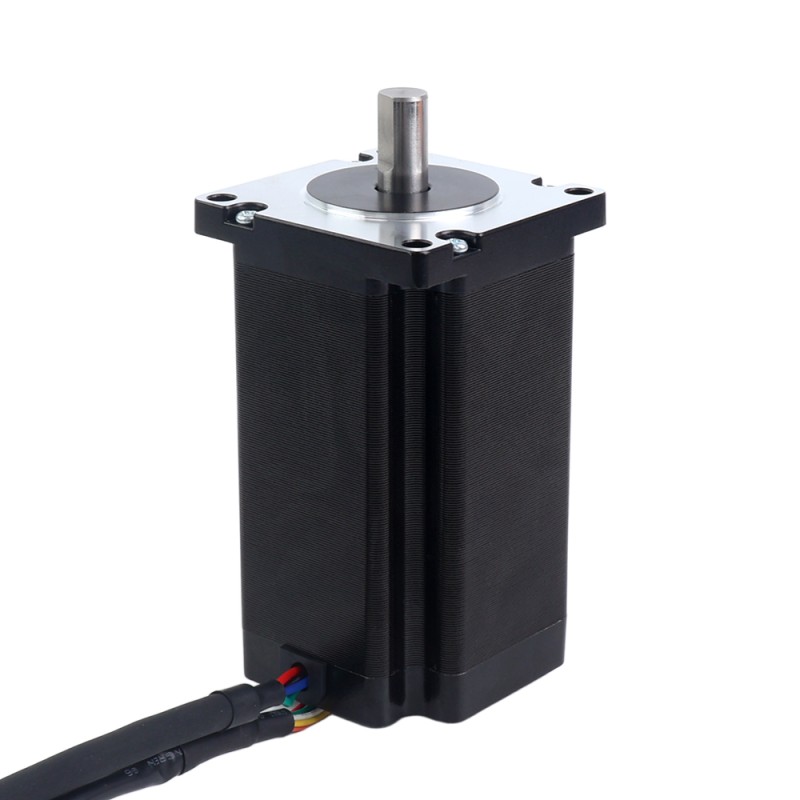

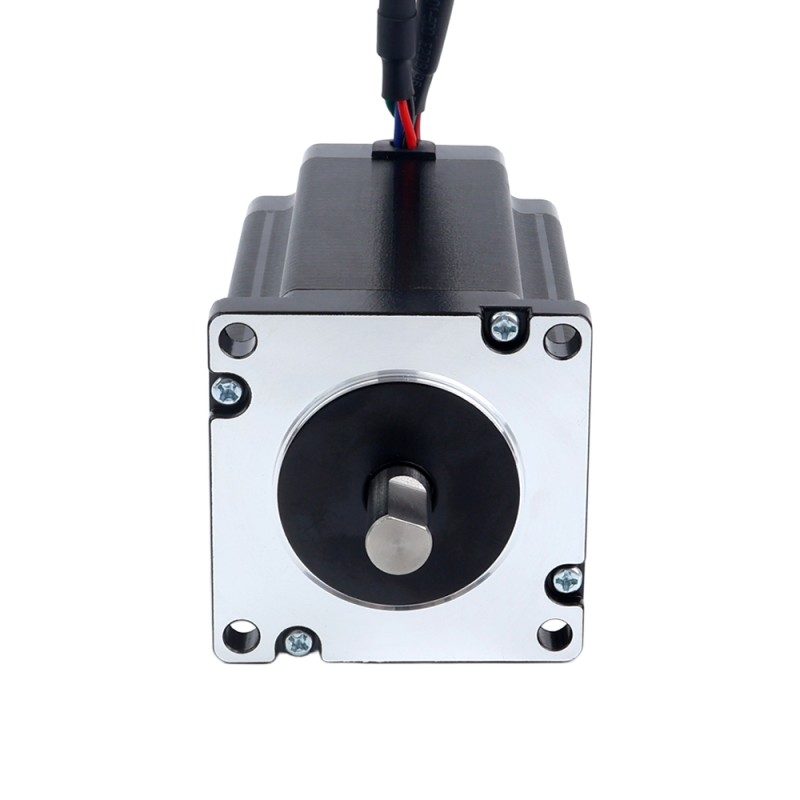

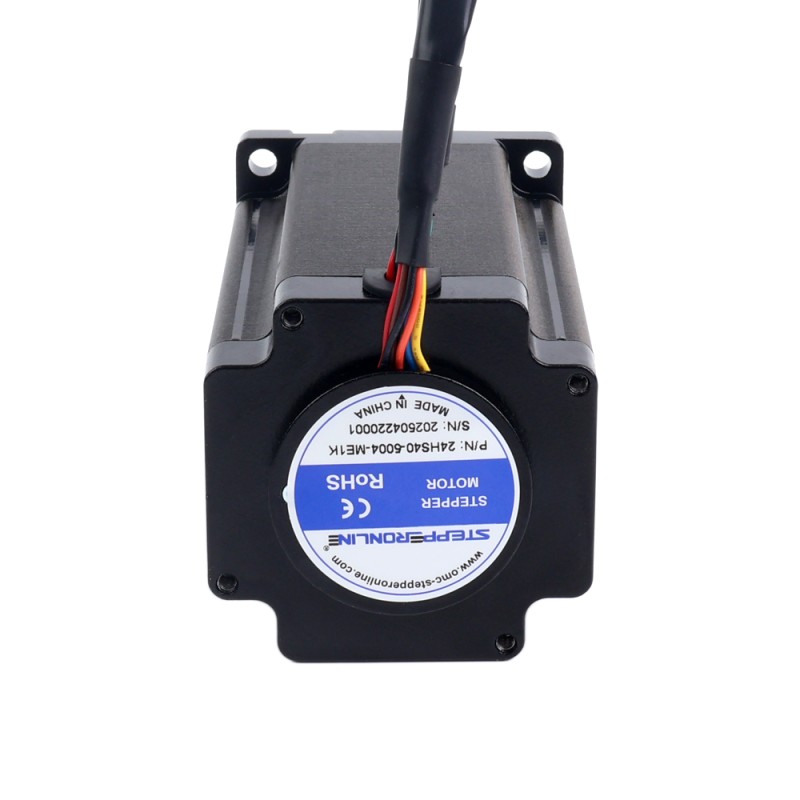

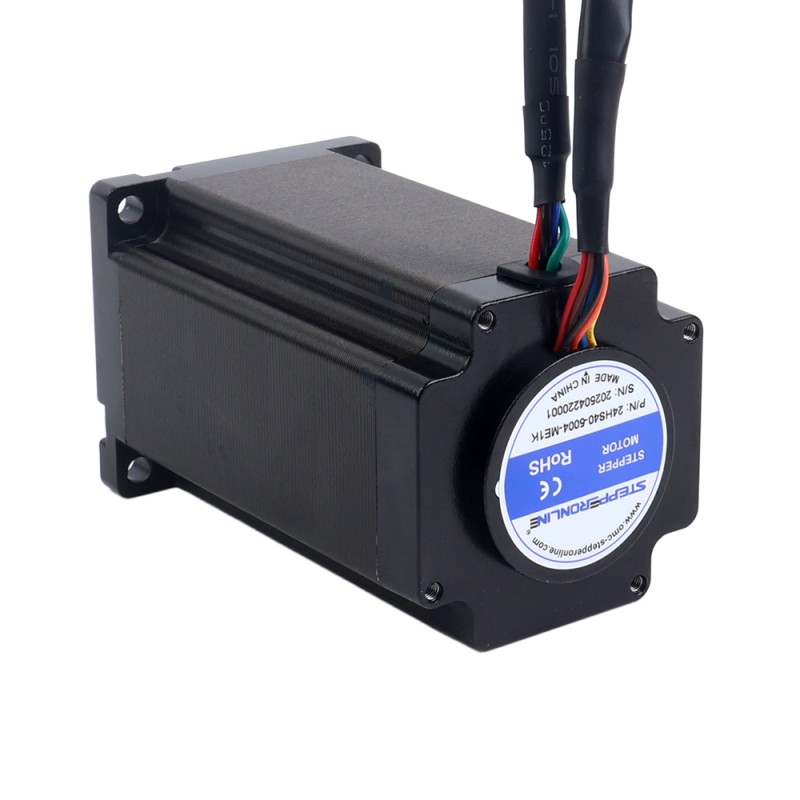

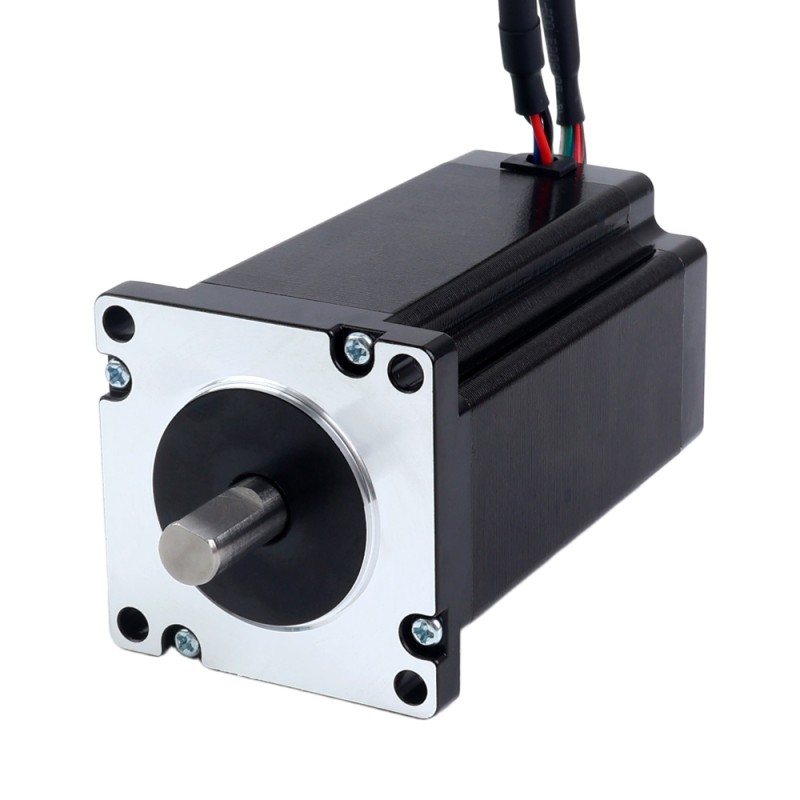

Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR)

Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR) - 24HS40-5004-ME1K | StepperOnline
24HS40-5004-ME1K
Schacht Diameter(mm)10
Schachtlengte(mm)21
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)400
Vraag

Downloads

24HS40-5004-ME1K_Full_Datasheet.pdfPDF · 57.04KB
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)PrijsVoorraad
24HS34-5004D-E100010212300€30,71Op voorraad
24HS34A-5004D-E10008302300€30,63Op voorraad
24HS40-5004-ME1K10213400€29,98Op voorraad
24HS40-5004D-E100010212400€33,55Op voorraad
24HS40A-5004D-E10008302400€33,47Op voorraad
Nema 24 gesloten-lus stappenmotor 4,00Nm(566,45oz.in) met magnetische encoder 1000PPR(4000CPR)
Deze Nema 24 gesloten-lus stappenmotor levert een houdkoppel van 4,00Nm(566,45oz.in) en beschikt ove... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€29,98
5 + €28,75
10 + €27,61
50 + €26,55
100 + €25,58

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 24 gesloten-lus stappenmotor levert een houdkoppel van 4,00Nm(566,45oz.in) en beschikt over een compacte magnetische incrementele encoder met 3-kanaals uitgang en een resolutie van 1000PPR(4000CPR). Vergeleken met andere gesloten-lus stappenmotoren van hetzelfde formaat levert deze motor een hoger uitgangskoppel, waardoor hij ideaal is voor toepassingen die precisiepositiebesturing vereisen in ruimtebeperkte maar hoogkoppelige scenario's, zoals collaboratieve robots, medische apparatuur, railvervoer en lucht- en ruimtevaartsystemen.

Elektrische specificaties

  • Fabrikant onderdeelnummer: 24HS40-5004-ME1K
  • Aantal fasen: 2
  • Staphoek: 1,8°
  • Houdkoppel: 4,00Nm(566,45oz.in)
  • Nominale stroom/fase: 5,00A
  • Faseweerstand: 0,60ohms ± 10%
  • Inductantie: 2,60mH ± 20%(1kHz)
  • Isolatieklasse: B 130°C [266 °F]

Fysieke specificaties

  • Frameafmeting: 60 × 60mm
  • Lengte behuizing: 100mm
  • Asdiameter: Ø10mm
  • Aslengte: 21mm
  • D-type aslengte: 15mm
  • Kabellengte: 500mm
  • Gewicht: 1,71kg

Encoder-specificaties

  • Uitgangsschakelingstype: Differentieel
  • Encodertype: Magnetisch incrementaal
  • Encoderresolutie: 1000PPR(4000CPR)
  • Uitgangssignalen: 3 kanalen
  • Min. voedingsspanning: 3,3V
  • Max. voedingsspanning: 5,5V
  • Uitgangsstroom: 20mA
  • Hoge uitgangsspanning: 5V
  • Lage uitgangsspanning: 0,2V
  • Max. uitgangsfrequentie: 400kHz

Motor- en encoder-aansluiting

Motor
A+
A-
B+
B-
Draden
Groen
Zwart
Rood
Blauw

Encoder
GND
VCC
EA+
EB+
EA-
EB-
EZ+
EZ-
Draden
Zwart
Rood
Bruin
Blauw
Oranje
Groen
Geel
Wit
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 0.6
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 566.45
Inductantie(mH) 2.6
Nominale stroom(A) 5.0
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 400
Fysieke specificatie
Framemaat(mm) Nema 24 (60 x 60)
Lichaamslengte(mm) 100
Productserie S
Schacht Diameter(mm) 10
Schachtlengte(mm) 21

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview
Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor
🔥 Bestseller
Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor
De DM542T is een volledig digitale stepperdriver die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie vo..
vanaf
€17,88
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
250W 48V 5.0A 115/230V schakelende voeding Stepper Motor CNC router kits
250W 48V 5.0A 115/230V schakelende voeding Stepper Motor CNC router kits
Deze professionele 250W 48V 5.0A schakelende CNC voeding kan veel gebruikt worden in industriële automatisering en CNC Stepper/Servo systemen. 115V ..
vanaf
€18,96
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
S-serie Nema 24 Closed Loop stappenmotor 3.0 Nm (424.83oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 24 Closed Loop stappenmotor 3.0 Nm (424.83oz.in) Encoder 1000PPR (4000CPR)
Elektrische specificatie Onderdeelnummer fabrikant: 24HS34-5004D-E1000 Aantal fasen: 2 Staphoek: 1.8deg Houdkoppel: 3.0Nm (424.83oz.in) Nominale str..
vanaf
€30,71
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 24 Steun voor Gesloten Lus Stappenmotor Gelegeerd Staal Steun
Nema 24 Steun voor Gesloten Lus Stappenmotor Gelegeerd Staal Steun
Fabrikant P/N: ST-M13 Het is een nieuwe Nema 24 maat stappenmotor beugel, het past voor standaard Nema 24 open loop en closed loop stappenmotor. Zor..
vanaf
€1,49
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
TS-serie 1-as 4.0Nm (566.56oz.in) Nema 24 Closed Loop Stappenmotor Kit met Voeding
TS-serie 1-as 4.0Nm (566.56oz.in) Nema 24 Closed Loop Stappenmotor Kit met Voeding
Onderdelen in kit 1 x 24HS40-5004D-E1000: 4,0 Nm stappenmotor met gesloten lus 1 x CL57T-V41: Nema 23/Nema 24 Closed loop stappenmotordriver V4.1 ..
vanaf
€74,05
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

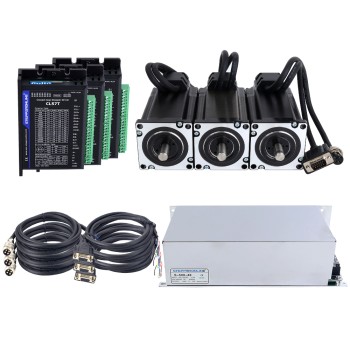

TS-serie 3-assige 4.0Nm (566.56oz.in) Nema 24 Closed Loop Stappenmotor Kit met voeding
