TS-serie 1-as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stappenmotor Kit met/voeding

TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
TS Series 1 as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stepper Kit met/voeding
1-CLTS30-V41
Type uitgaande asD
Schacht Diameter(mm)10
Schachtlengte(mm)21
Resolutie encoder1000PPR
Vraag

Downloads

Software_manual.pdfPDF · 269.98KBMotionStudio_v1.4.10.rarRAR · 14.35MBCL57T-V41_Manual.pdfPDF · 1.22MBSoftware_manual.pdfPDF · 269.98KB24HS34-5004D-E1000.STEPSTEP · 7.68MBLog in om te downloaden24HS34-5004D-E1000_Full_Datasheet.pdfPDF · 192.63KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
TS-serie 1-as 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stappenmotor Kit met/voeding
Onderdelen in kit 1 x 24HS34-5004D-E1000: 3,0 Nm stappenmotor met gesloten lus 1 x CL57T-V41: Ne... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€75,34
5 + €72,93
10 + €70,66
50 + €68,54
100 + €66,54

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

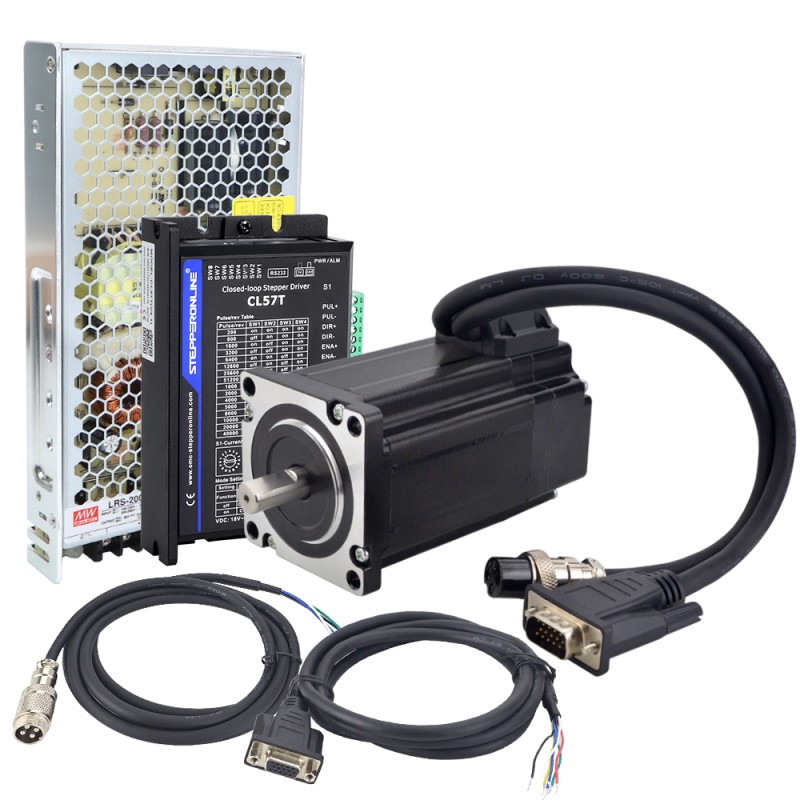

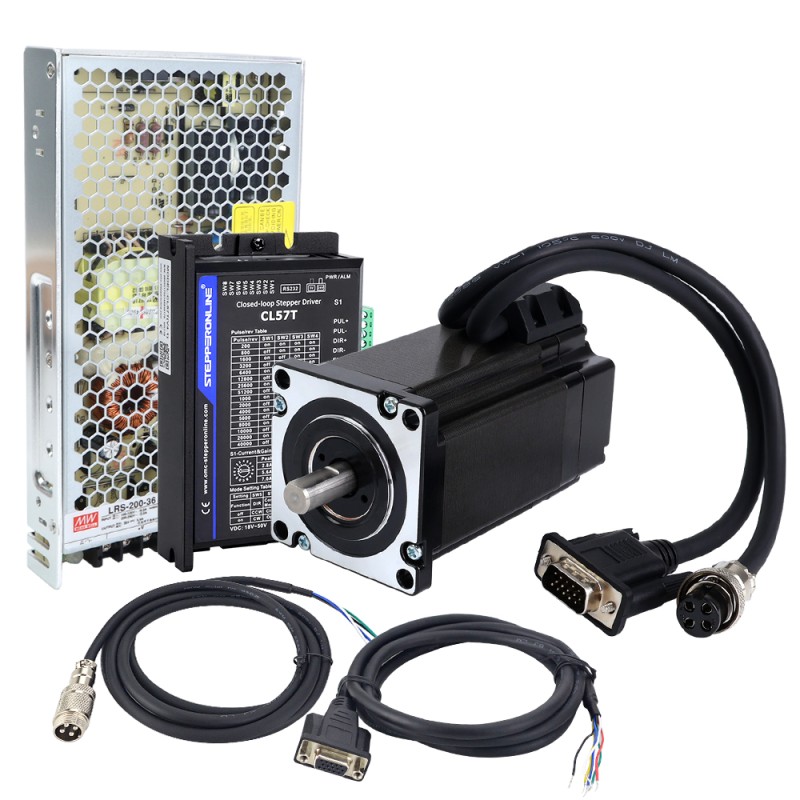

Onderdelen in kit

  • 1 x 24HS34-5004D-E1000: 3,0 Nm stappenmotor met gesloten lus
  • 1 x CL57T-V41: Nema 23/Nema 24 Closed loop stappenmotordriver V4.1
  • 1 x CABLE-PC-1: RS232 foutopsporingskabel
  • 1 x LRS-200-36: 201W 36V 5.5A schakelende voeding driver
  • 1 x CE2-M2-20: 1,7 m motor- en encoderverlengkabels

Motorspecificatie

  • Onderdeelnummer: 24HS34-5004D-E1000
  • Aantal fasen: 2
  • Koppel: 3.0Nm (424.83oz.in)
  • Nominale stroom/fase: 5.0A
  • Faseweerstand: 0,52 ohm
  • Inductantie: 2,1mH ± 20% (1KHz)
  • Framemaat: 60 x 60mm
  • Lichaamslengte: 111mm
  • Schacht Diameter: Φ 10mm
  • Schacht Lengte: 21mm
  • D-gesneden aslengte: 15mm
  • Loodlengte: 300mm
  • Isolatieklasse: B 130°C[266°F]

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Type encoder: Optische incrementele
  • Encoder Resolutie: 1000PPR (4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Voedingsspanning Min: 4V
  • Voedingsspanning max: 5V
  • Uitgangsstroom: 100mA
  • Hoog uitgangsspanning: 5V
  • Uitgang laagspanning: 4.5V
  • Uitgangsfrequentie Max: 60kHZ

Bestuurderspecificatie

  • Onderdeelnummer: CL57T
  • Uitgang Piekstroom: 0 ~ 8A
  • Ingangsspanning: +24~48VDC (typisch 36VDC)
  • Logische Signaalstroom: 7~16mA (typisch 10mA)
  • De Frequentie van de impulsinput: 0~200kHz
  • RS232 foutopsporende interface beschikbaar
  • Breder snelheidsbereik
  • Minder motorverwarming en efficiënter
  • Soepele beweging en superlaag motorgeluid
  • Beveiligingen voor overspanning, overstroom en positievolgende fout

Specificatie voeding

  • Onderdeelnummer: LRS-200-36
  • 36 V DC 5,9 A uitgang
  • AC ingangsspanning: 90 ~ 132VAC
  • Nominaal vermogen: 212.4W
  • AC ingangsbereik selecteerbaar met schakelaar
  • Bestand tegen 300VAC piekingang gedurende 5 seconden
  • Beveiligingen: Kortsluiting / Overbelasting / Overspanning / Overtemperatuur

Motor- en encoderaansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Aansluiting motorverlengkabel

PIN
1
2
3
4
Kleur
Zwart
Groen
Rood
Blauw

Aansluiting verlengkabel encoder

PIN
2
3
1
13
11
12
Kleur
Rood
Wit
Zwart
Blauw
Geel
Groen
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 1
Fase Weerstand(ohms) 0.52
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 424.83
Inductantie(mH) 2.1
Ingangsspanning referentie(V) 24 - 48DC
Ingangsspanning(V) 18 - 50DC
Nominale stroom(A) 5.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 300
Fysieke specificatie
Framemaat(mm) Nema 24 (60 x 60)
Kabellengte(mm) 2000
Lichaamslengte(mm) 111
Loodlengte(mm) 300
Productserie TS-serie
Schacht Diameter(mm) 10
Schachtlengte(mm) 21
Type uitgaande as D
Voedingen Voedingen

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview
Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor
🔥 Bestseller
Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor
De DM542T is een volledig digitale stepperdriver die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie vo..
vanaf
€17,88
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
S-serie Nema 24 Closed Loop stappenmotor 3.0 Nm (424.83oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 24 Closed Loop stappenmotor 3.0 Nm (424.83oz.in) Encoder 1000PPR (4000CPR)
Elektrische specificatie Onderdeelnummer fabrikant: 24HS34-5004D-E1000 Aantal fasen: 2 Staphoek: 1.8deg Houdkoppel: 3.0Nm (424.83oz.in) Nominale str..
vanaf
€30,71
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
RS232-kabel voor driver CL57T(V4.1), CL86T(V4.1), CL42T(V4.1), CL57RS, CL86RS, DM556RS en DM882RS
RS232-kabel voor driver CL57T(V4.1), CL86T(V4.1), CL42T(V4.1), CL57RS, CL86RS, DM556RS en DM882RS
RS232-kabel voor driver CL57T(V4.1), CL86T(V4.1), CL42T(V4.1), CL57RS, CL86RS, DM556RS en DM882RS...
vanaf
€2,71
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

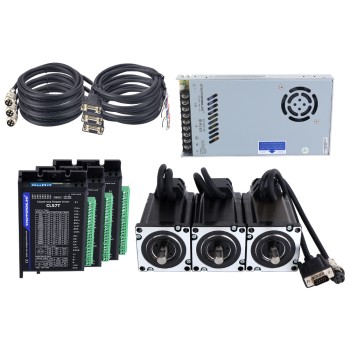

TS-serie 3-assige 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stappenmotor Kit met voeding
TS-serie 3-assige 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stappenmotor Kit met voeding
Deze CNC-kit bevat: 3 x CL57T-V41: Closed Loop Stepper Driver V4.1 0-8.0A 24-48VDC voor Nema 17, 23, 24 Stepper Motor 3 x 24HS34-5004D-E1000: Nema 2..
vanaf
€184,21
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

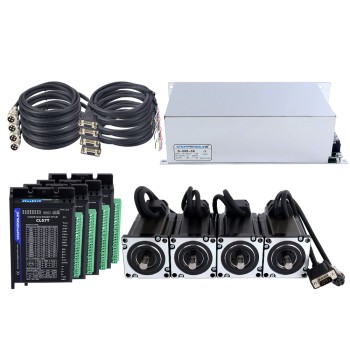

TS-serie 4-assige 3.0Nm (424.83oz.in) Nema 24 Closed Loop Stappenmotor Kit met voeding
