TP-serie 1-as Closed Loop Stappenmotor CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor

TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
TP Series 1 as Closed Loop Stepper CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
1-CL42T-P07-V41
Type uitgaande asD
Schacht Diameter(mm)5
Schachtlengte(mm)24
Resolutie encoder1000PPR
Vraag

Downloads

17E1K-07_Full_Datasheet.pdfPDF · 172.38KB17E1K-07.STEPSTEP · 7.51MBLog in om te downloadenCL42T-V41.STEPSTEP · 3.68MBLog in om te downloadenMotionStudio_v1.4.10.rarRAR · 14.35MBCL42T-V41_Manual.pdfPDF · 937.98KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
TP-serie 1-as Closed Loop Stappenmotor CNC Kit 72Ncm (101.98oz.in) Nema 17 Motor
Deze CNC-kit bevat: 1 x 17E1K-07: P-serie Nema 17 Closed Loop stappenmotor 72Ncm/101.98oz.in met ... Lees meer
1 beoordeling(en) • Geef beoordeling
vanaf
€72,24
5 + €67,87
10 + €63,99
50 + €60,53
100 + €57,43

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

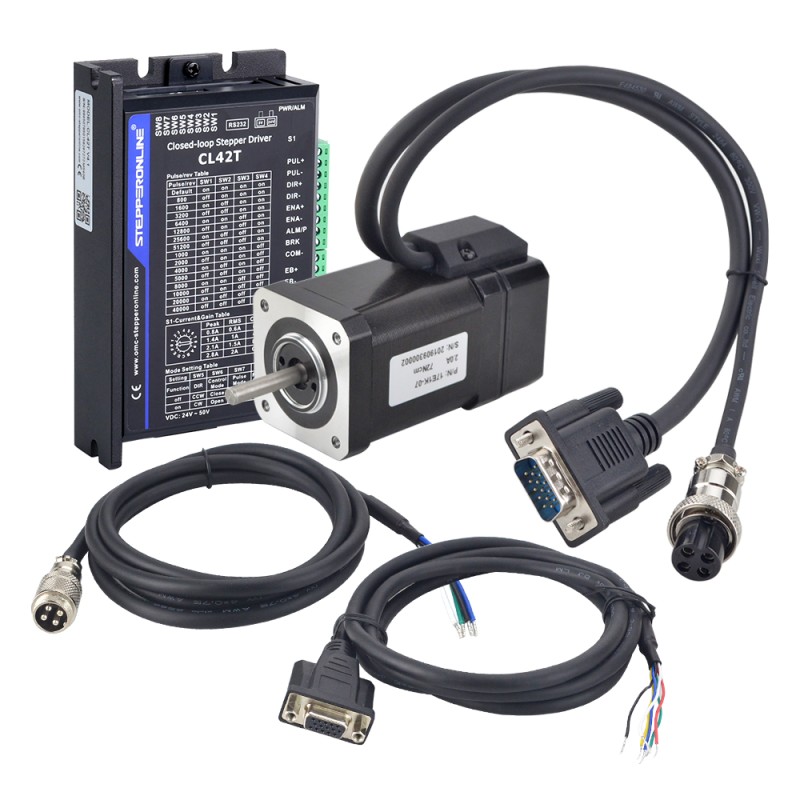

Deze CNC-kit bevat:
  • 1 x 17E1K-07: P-serie Nema 17 Closed Loop stappenmotor 72Ncm/101.98oz.in met encoder 1000PPR
  • 1 x CL42T-V41: Closed Loop Stepper DriverV4.1 0-3.0A 24-48VDC voor Nema 11, 14, 17 Stappenmotor
  • 1 x CE2M: 1,7 m (67") lange encoder verlengkabel voor gesloten lus stappenmotor
  • 1 x RV-4 AWG20 1,7 m lange motorverlengkabel met GX16 Aviation-stekker
  • 1 x CABLE-PC-1: RS232 foutopsporingskabel

Motorspecificatie

  • Onderdeelnummer: 17E1K-07
  • Aantal fasen: 2
  • Houdkoppel: 72Ncm (101.98oz.in)
  • Nominale stroom/fase: 2.0A
  • Faseweerstand: 1,75 ohm
  • Inductantie: 4,0mH ± 20% (1KHz)
  • Framemaat: 42 x 42mm
  • Lichaamslengte: 80mm
  • Schacht Diameter: Φ5mm
  • Schacht Lengte: 24mm
  • D-gesneden Schacht Lengte: 15mm
  • Loodlengte: 270mm
  • Isolatieklasse: B 130°C[266°F]

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Uitgangssignaal kanalen: 2 kanalen
  • Voedingsspanning Min: 5V
  • Voedingsspanning max: 5V
  • Hoogspanning uitgang: ＜4V
  • Uitgang laagspanning: ＜1V

Bestuurderspecificatie

  • Piekstroom uitgang: 0~3A
  • Ingangsspanning: +24~48VDC (typisch 24VDC)
  • Logische Signaalstroom: 7~16mA (typisch 10mA)
  • De Frequentie van de impulsinput: 0~200kHz
  • Pulsbreedte: 2.5μS
  • RS232 debugging interface beschikbaar
  • Lage ruis en trillingen, soepele beweging
  • Beveiligingen voor overspanning, over stroom en positie volgende fout

Motor- en encoderaansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Aansluiting motorverlengkabel

PIN
1
2
3
4
Kleur
Zwart
Groen
Rood
Blauw

Aansluiting verlengkabel encoder

PIN
2
3
1
13
11
12
Kleur
Rood
Wit
Zwart
Blauw
Geel
Groen
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 1
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 101.98
Ingangsspanning referentie(V) 24 - 48DC
Nominale stroom(A) 2.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 72
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
Kabellengte(mm) 2000
Productserie TP-serie
Schacht Diameter(mm) 5
Schachtlengte(mm) 24
Type uitgaande as D
Voedingen Nee
