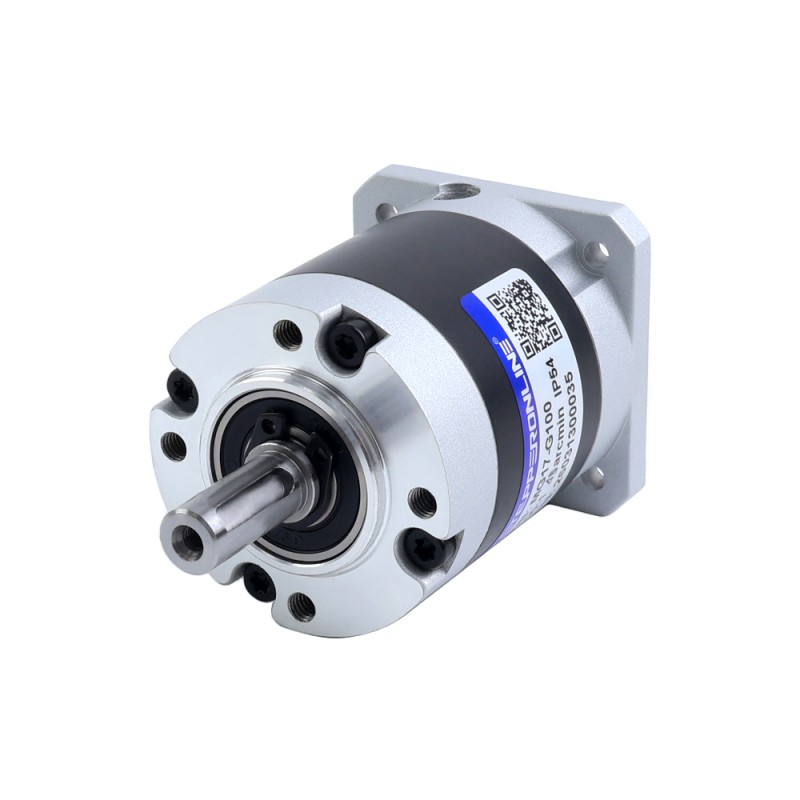

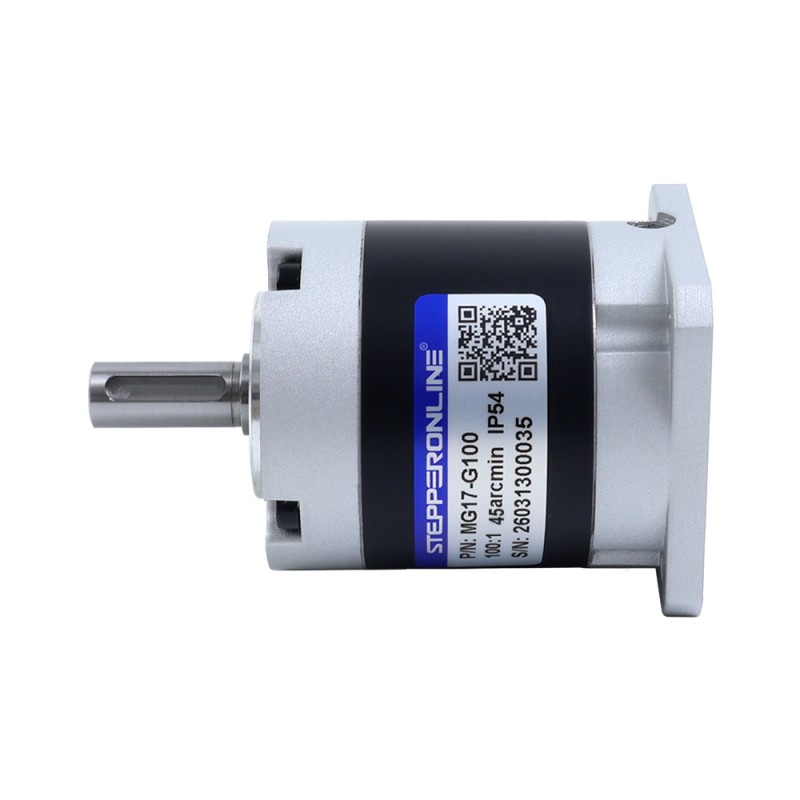

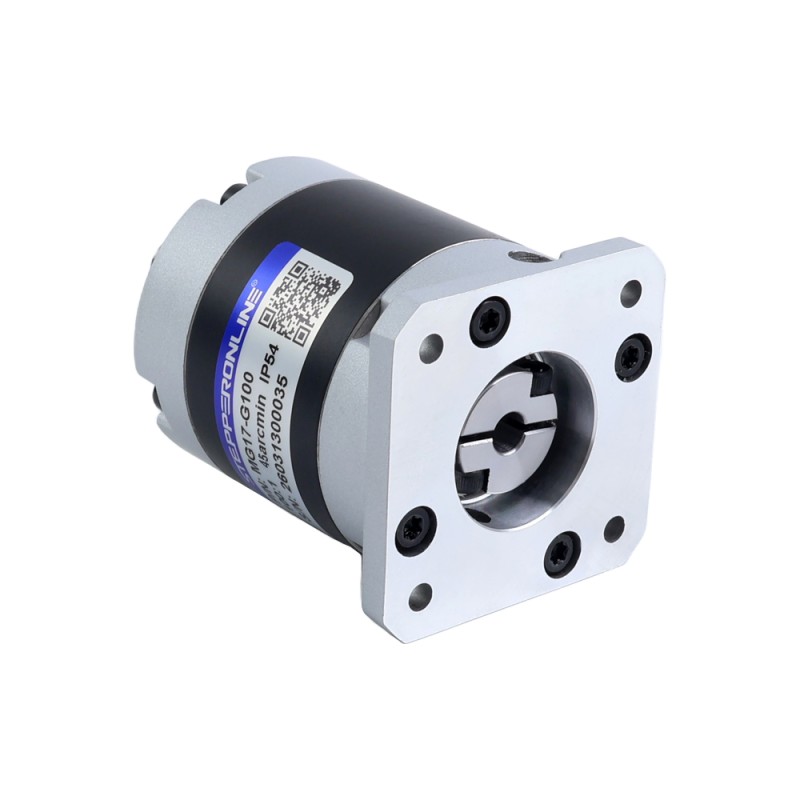

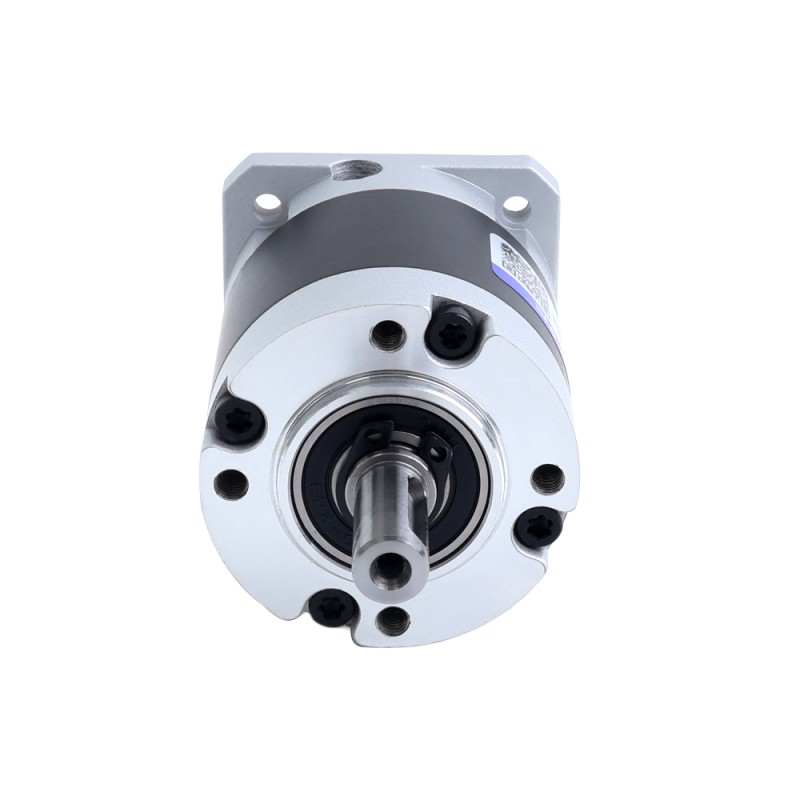

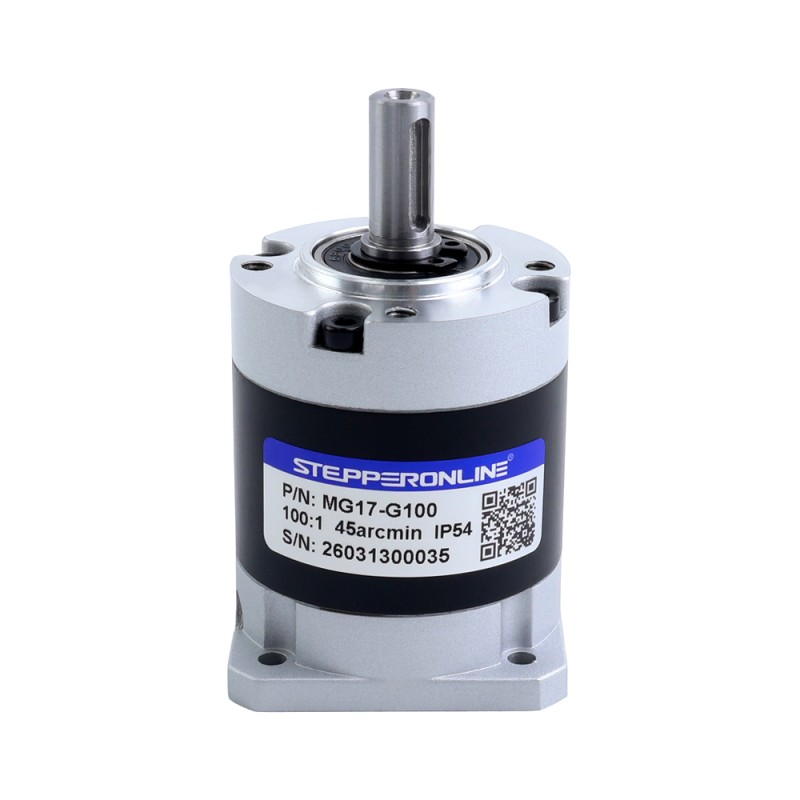

MG-serie planetaire Tandwielkast versnelling 100:1 speling 45arc-min voor Nema 17 stappenmotor

Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de MG-serie Tandwielkast, met een overbrengingsverhouding van 100:1 en een maximale speling van 45arc-min. In tegenstelling tot de stalen tandwielen van de EG-serie, zijn de MG-serie tandwielen gemaakt van poedermetallurgie. Het is een uitstekende keuze voor toepassingen die een goede nauwkeurigheid maar lage kosten vereisen.

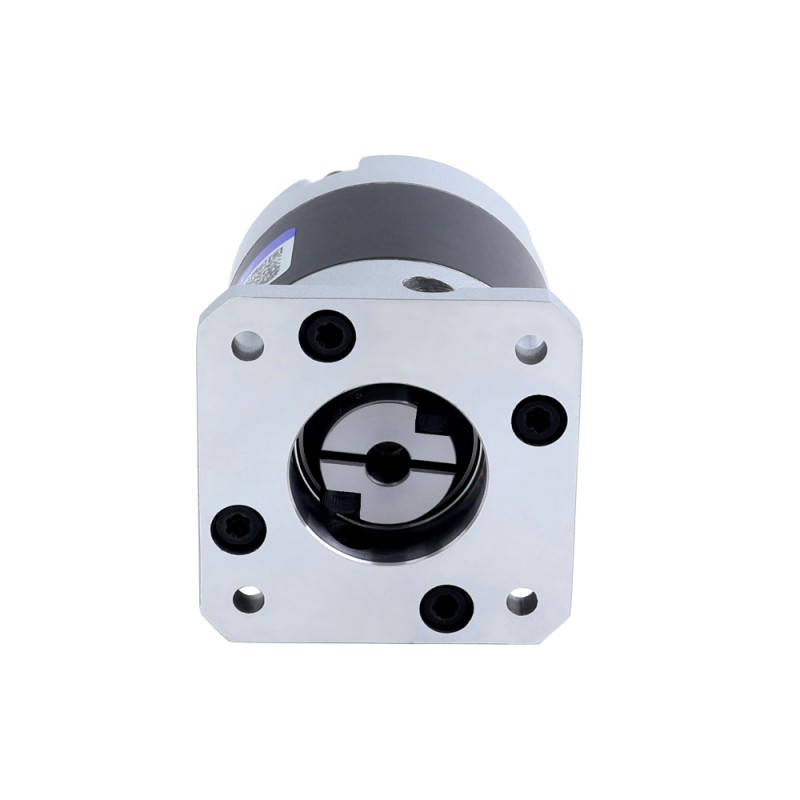

Deze inline planetaire tandwielkast heeft een ingebouwde koppeling voor de ingaande as die geschikt is voor de standaard 5mm korte as Nema 17 stappenmotor, borstelloze gelijkstroommotor en geborstelde gelijkstroommotor.
Een van de geschikte motor is 17HS15-1584S, voor andere motoren, neem dan contact op met onze technische ondersteuning om de motoras aan te passen.

Tandwielkast Specificaties

• Onderdeelnummer: MG17-G100
• Type versnellingsbak: Spur versnellingsbak
• Materiaal tandwiel: Poedermetallurgie
• Overbrengingsverhouding: 100:1
• Rendement: 80%
• Traagheid rotor: 0,03kg·cm²
• Speling bij nullast: <=45arcmin
• Max.toelaatbaar koppel: 5Nm (44.25lb-in)
• Lawaai: <=55dB(1000rpm)/65dB(3000rpm)
• Waterdichte classificatie: IP54
• Levensduur: 20000 uur

Fysieke specificaties

• Framemaat: 42 x 42mm
• Lengte Tandwielkast: 51mm
• Type uitgaande as: Spiebaan
• De Diameter van de outputas: Φ8mm
• Lengte uitgaande as: 21.5mm
• De Diameter van de inputas: Φ5mm
• De Lengte van de inputas: 6.5-10.5mm
