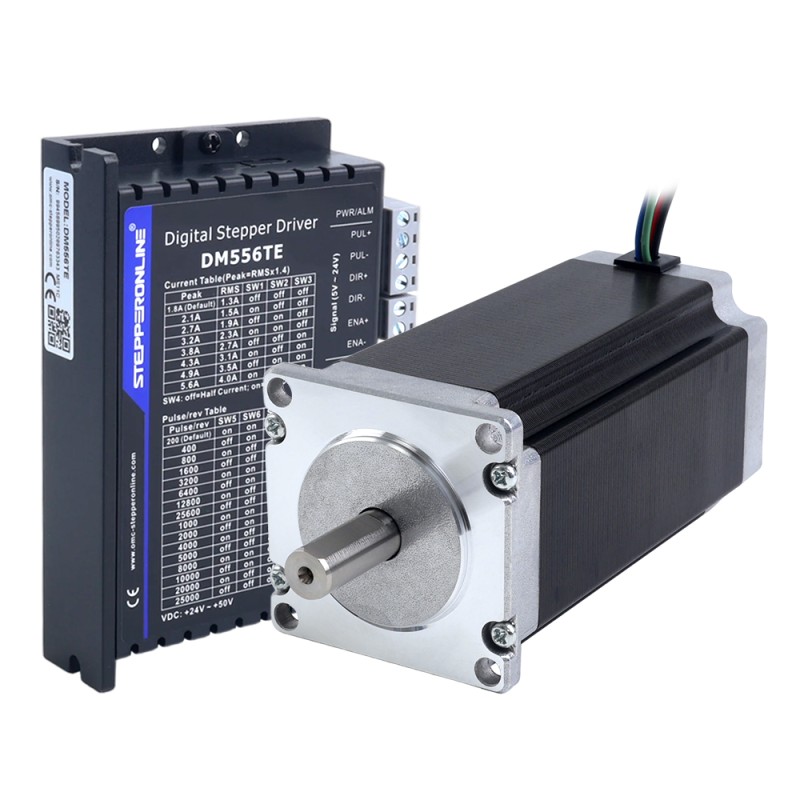

TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE

TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE - 1-DM556TE-23HS45 | StepperOnline
TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE - 1-DM556TE-23HS45 | StepperOnline
TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE - 1-DM556TE-23HS45 | StepperOnline
TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE - 1-DM556TE-23HS45 | StepperOnline
TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE - 1-DM556TE-23HS45 | StepperOnline
TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE - 1-DM556TE-23HS45 | StepperOnline
1-DM556TE-23HS45
Type uitgaande asD
Schacht Diameter(mm)10
Vasthoudkoppel(Ncm)300
Houdkoppel(oz.in)424.83
Vraag

Downloads

23HS45-4204S.STEPSTEP · 1.93MBLog in om te downloadenDM556TE.STEPSTEP · 11.44MBLog in om te downloadenTE_series_user_manual.pdfPDF · 1.01MB23HS45-4204S_Full_Datasheet.pdfPDF · 218.75KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Vasthoudkoppel(Ncm)Houdkoppel(oz.in)PrijsVoorraad
1-DM556T-23HS45D10300425€33,98Op voorraad
1-DM556TE-23HS45D10300424.83€29,26Op voorraad
1-DM860I-34HS31Spiebaan14480679.74€45,73Op voorraad
1-DM860I-34HS31-SALESpiebaan14480679.74€44,67Op voorraad
1-DM860I-34HS39Spiebaan148001132.89€49,34Op voorraad
1-DM860I-34HS39-SALESpiebaan148001132.89€52,24Op voorraad
1-DM860I-34HS45Spiebaan148201161.45€51,44Op voorraad
1-DM860I-34HS45-SALESpiebaan148201161.45€50,25Op voorraad
1-DM860I-S80Spiebaan148001132.89€68,32Op voorraad
TES Series 1-as 3,0Nm(424,83oz.in) Stappenmotor-CNC-kit 4,2A Nema 23 stappenmotor & Driver DM556TE
Deze CNC-kit bevat: 1 x DM556TE: Digitale stappenmotor driver TE-serie 1,8-5,6A 24-50VDC voor Nem... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€29,26
5 + €28,37
10 + €27,55
50 + €26,76
100 + €26,03

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.
Deze CNC-kit bevat:
  • 1 x DM556TE: Digitale stappenmotor driver TE-serie 1,8-5,6A 24-50VDC voor Nema 23, 24, 34 motor
  • 1 x 23HS45-4204S: Nema 23 Bipolaire 3Nm (424,83oz.in) 4.2A 57x57x113mm 4 Draden Stappenmotor CNC

Motorspecificatie

  • Onderdeelnummer fabrikant: 23HS45-4204S
  • Motortype: Bipolaire Stepper
  • Stap Hoek: 1.8deg
  • Houdkoppel: 3.0Nm (424,83oz.in)
  • Nominale stroom/fase: 4.2A
  • Fase Weerstand: 0,9ohms
  • Inductantie: 3,8mH±20% (1KHz)
  • Framemaat: 57 x 57mm
  • Lichaamslengte: 113mm
  • Schacht Diameter: Φ 10mm
  • Schacht Lengte: 24mm
  • D-gesneden Lengte: 20mm
  • Aantal draden: 4
  • Loodlengte: 400mm
  • Isolatieklasse: B 130°C[266°F]

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

Specificatie bestuurder

  • Uitgangspiekstroom: 1,8~5,6A(1,3~4,0 RMS)
  • Ingangsspanning: +24~50VDC
  • Logica ingangsspanning: 5-24VDC
  • Logica ingangsstroom: 7-20mA
  • Pulsingangsfrequentie: 0-200kHz
  • Pulsbreedte: 2,5µs
  • Isolatieweerstand: 500MΩ
  • Detectie van open circuit motorwikkelingen
  • Optisch geïsoleerde ingangen van 5V tot 24V
  • Ondersteunt alleen enkelvoudige puls
  • Automatische vermindering van ruststroom
  • Pulsingangsfrequentie tot 200kHz
  • Stap- en richtingsbesturing(PUL/DIR)
  • Microstappen voor soepele motorbeweging
  • Zachte start zonder "sprong" bij inschakelen
  • Beveiliging tegen overspanning en overstroom
  • TTL-compatibele en optisch geïsoleerde ingangen tot 5,6A
  • 16 selecteerbare microstapresoluties van 200-25.600Via DIP-schakelaars
  • 8 selecteerbare uitgangsstroominstellingen van 1,8A tot 5,6A via DIP-schakelaars
  • Anti-resonantie voor optimaal koppel, extra soepele beweging, lage motorverwarming en geluid
  • Motorauto-identificatie en parameter auto-configuratie voor optimaal koppel van een breed scala aan motoren
Soort product
Soort product Open Loop Stepper Kit
Elektrische specificatie
Aantal assen 1
Aantal fasen 2
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 424.83
Ingangsspanning referentie(V) 24 - 50DC
Vasthoudkoppel(Ncm) 300
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
Productserie TES-serie
Schacht Diameter(mm) 10
Type uitgaande as D
Voedingen Nee
