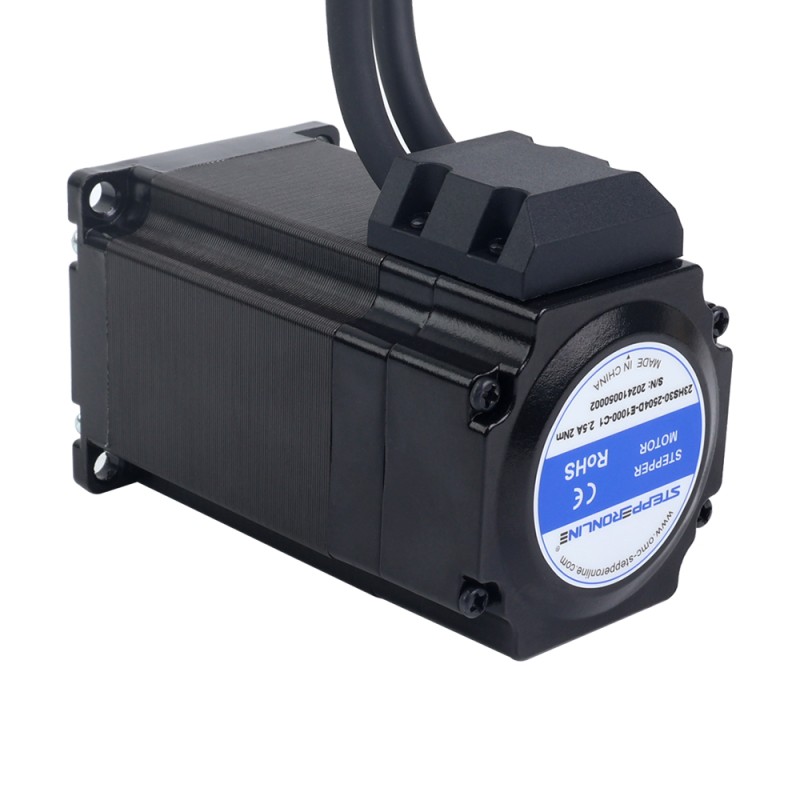

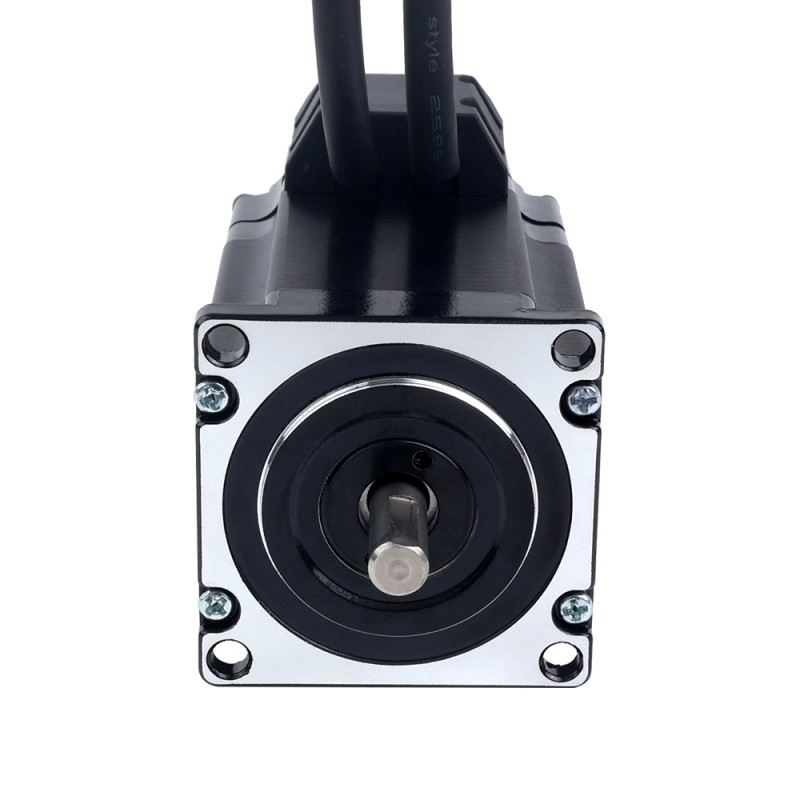

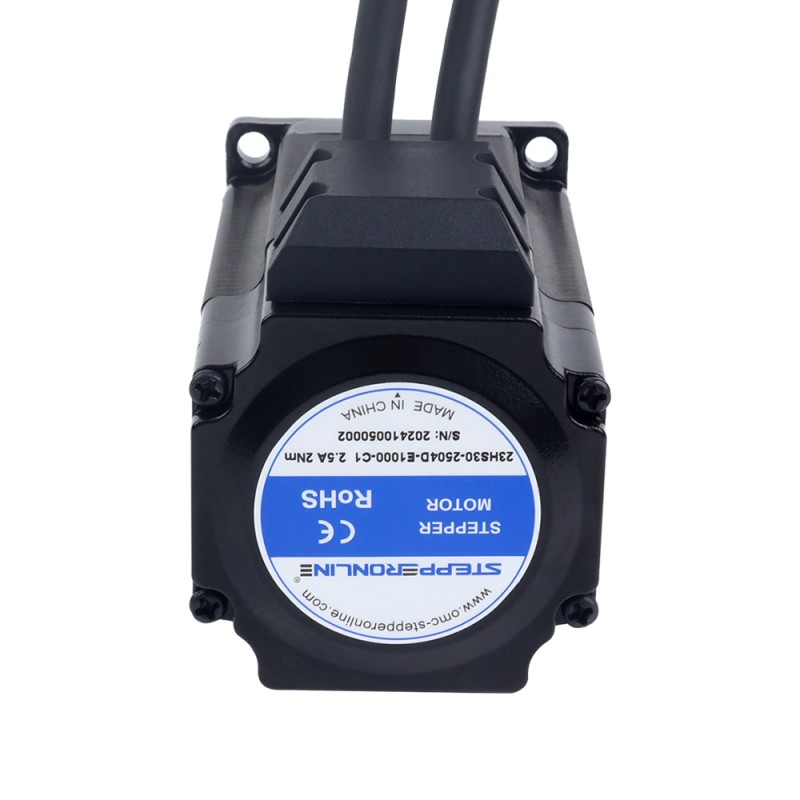

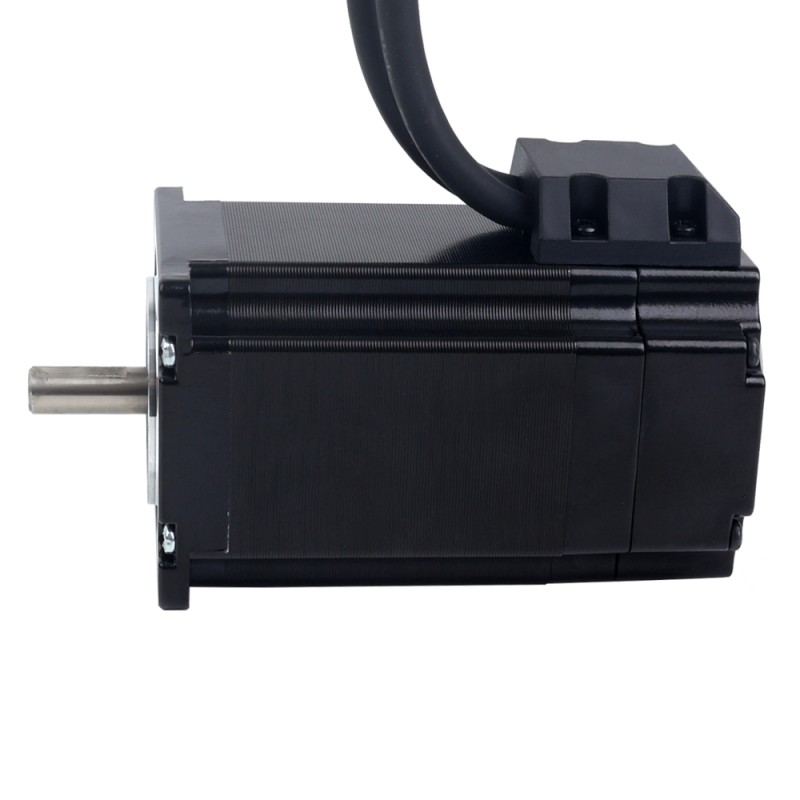

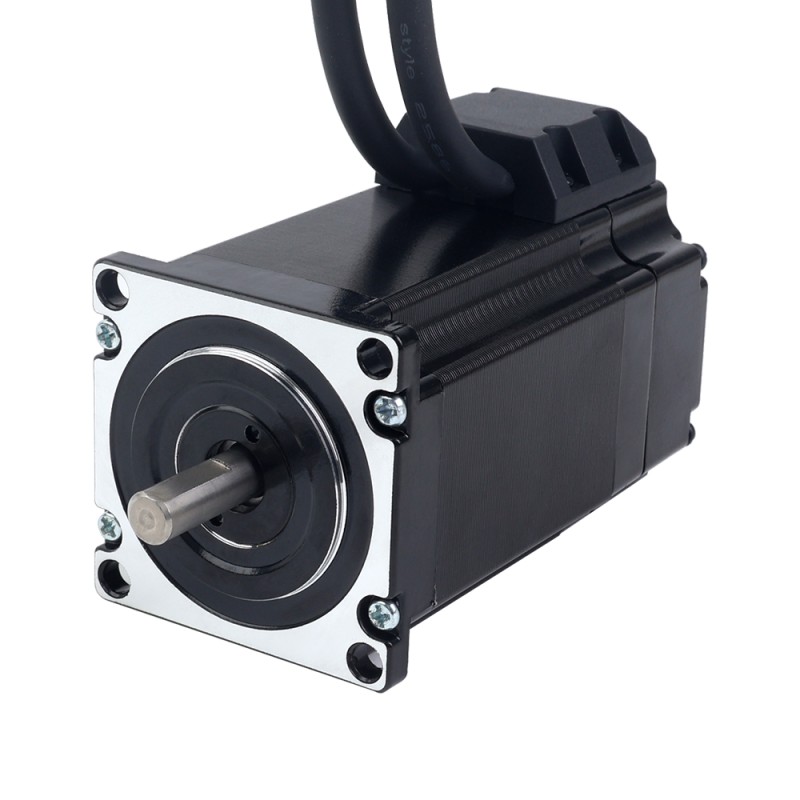

S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR)

S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
Voorbestellen
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR) - 23HS30-2504D-E1000-C1 | StepperOnline
23HS30-2504D-E1000-C1
Schacht Diameter(mm)8
Schachtlengte(mm)21
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)200
Vraag
Bestellen & nalevingVoor inkoop
Min. bestelling
5

Downloads

23HS30-2504D-E1000-C1_Full_Datasheet.pdfPDF · 170.27KB23HS30-2504D-E1000-C1.STEPSTEP · 6.59MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)PrijsVoorraad
23HS22-2804-ME1K6.35213120€20,86Op voorraad
23HS22-4004-ME1K6.35213120€18,61Op voorraad
23HS22-4004D-E10008212120€22,70Op voorraad
23HS30-2504D-E1000-C18213200€35,46Op bestelling
23HS30-2804-ME1K6.35213185€25,69Op voorraad
23HS30-5004-ME1K6.35213200€21,97Op voorraad
23HS30-5004D-E10008212200€26,05Op voorraad
23HS40-5004-ME1K8213300€25,59Op voorraad
23HS40-5004D-E10008222300€31,49Op voorraad
23HS40-5004D-E1K-1M58212300€27,73Op voorraad
23HS45-4204-ME1K10243300€31,38Op voorraad
23HS45-4204D-E10008212300€32,78Op voorraad
S-serie Nema 23 gesloten lus stappenmotor 2,0Nm(283,22oz.in) 3-kanaals encoder 1000PPR(4000CPR)
Dit is een Nema 23 gesloten-lus stappenmotor met een 1000ppr(4000cpr) incrementele optische encoder ... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€35,46
5 + €34,00
10 + €32,65
50 + €31,41
100 + €30,26

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Het minimum te bestellen aantal is 5
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Dit is een Nema 23 gesloten-lus stappenmotor met een 1000ppr(4000cpr) incrementele optische encoder met een vermogen van 2,5A, een aslengte van 21mm en een houdkoppel van 2,0Nm(283,22oz.in). Vergeleken met open-loop stappenmotoren biedt het een hogere precisie, hoger koppel, lagere motorverwarming, lager stroomverbruik en betere respons op externe factoren.

Elektrische specificatie

  • Fabrikant onderdeelnummer: 23HS30-2504D-E1000-C1
  • Aantal fasen: 2
  • Staphoek: 1,8 graden
  • Houdkoppel: 2,0Nm(283,22oz.in)
  • Nominale stroom/fase: 2,5A
  • Faseweerstand: 2,0ohms ± 10%
  • Inductie: 6,6mH ± 20%(1kHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framegrootte: 57 x 57mm
  • Lengte behuizing: 95mm
  • Schachtdiameter: Φ8mm
  • Schachtlengte: 21mm
  • D-CUT-schachtlengte: 16mm
  • Lengte kabel: 500mm
  • Gewicht: 1,17kg

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Encodertype: Optisch incrementeel
  • Encoderresolutie: 1000PPR(4000CPR)
  • Uitgangssignaalkanalen: 3 kanalen
  • Voedingsspanning min.: 4V
  • Voedingsspanning max.: 5V
  • Uitgangsstroom: 100mA
  • Uitgangshoogspanning: 5V
  • Uitgangslaagspanning: 0,3V
  • Uitgangsfrequentie max.: 60kHZ

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-
Kleur
Zwart
Groen
Rood
Blauw

PIN
1
2
3
11
12
13
14
15
Encoder
EA+
VCC
GND
EB+
EB-
EA-
EZ+-
EZ-
Kleur
Zwart
Rood
Wit
Geel
Groen
Blauw
Bruin
Grijs
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 2.0
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel(oz.in) 283.22
Inductantie(mH) 6.6
Nominale stroom(A) 2.5
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 200
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 95
Productserie S-serie
Schacht Diameter(mm) 8
Schachtlengte(mm) 21
