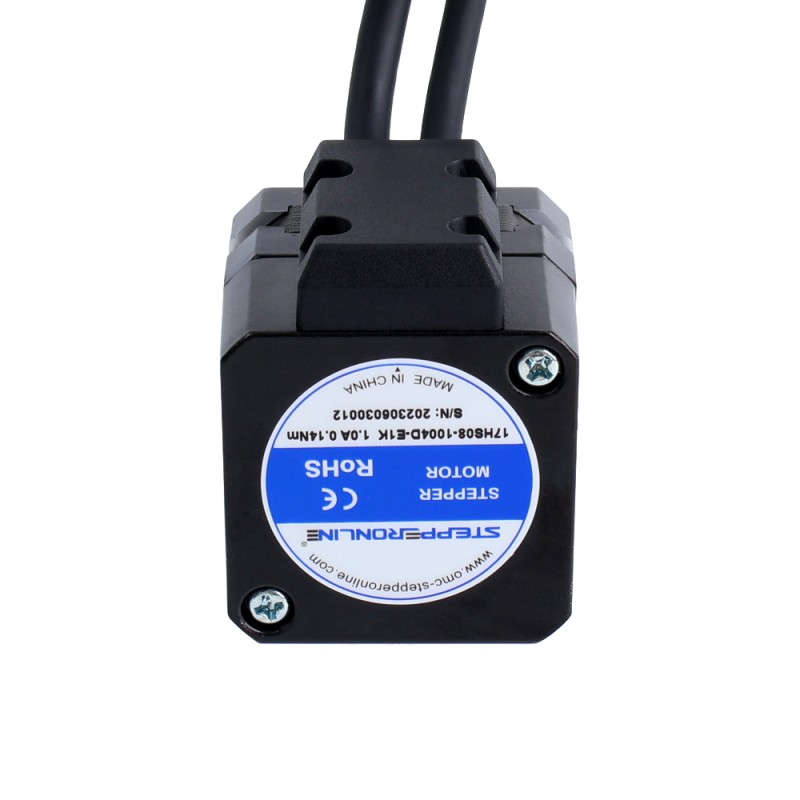

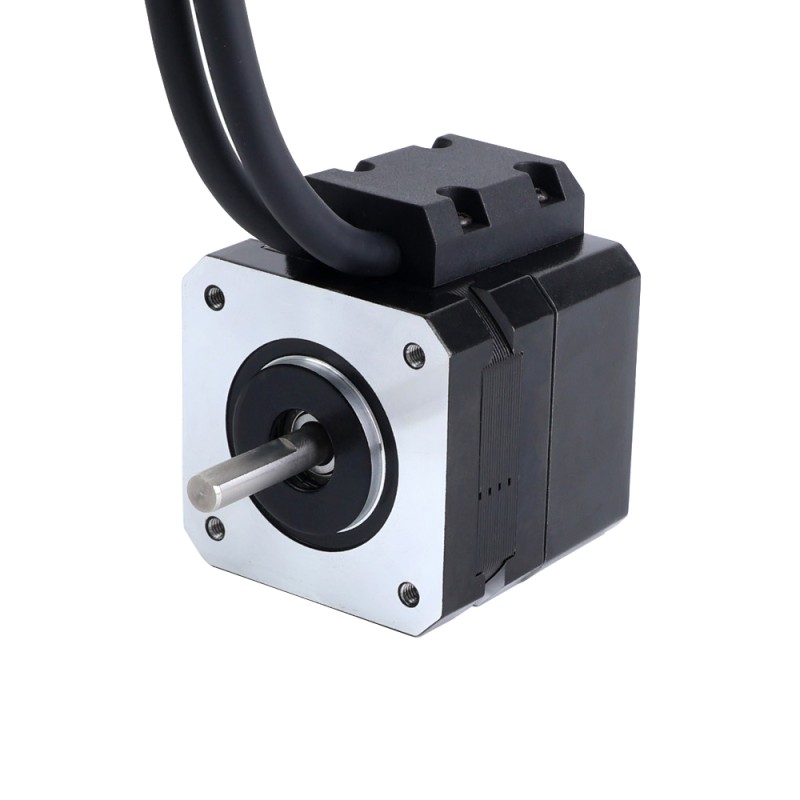

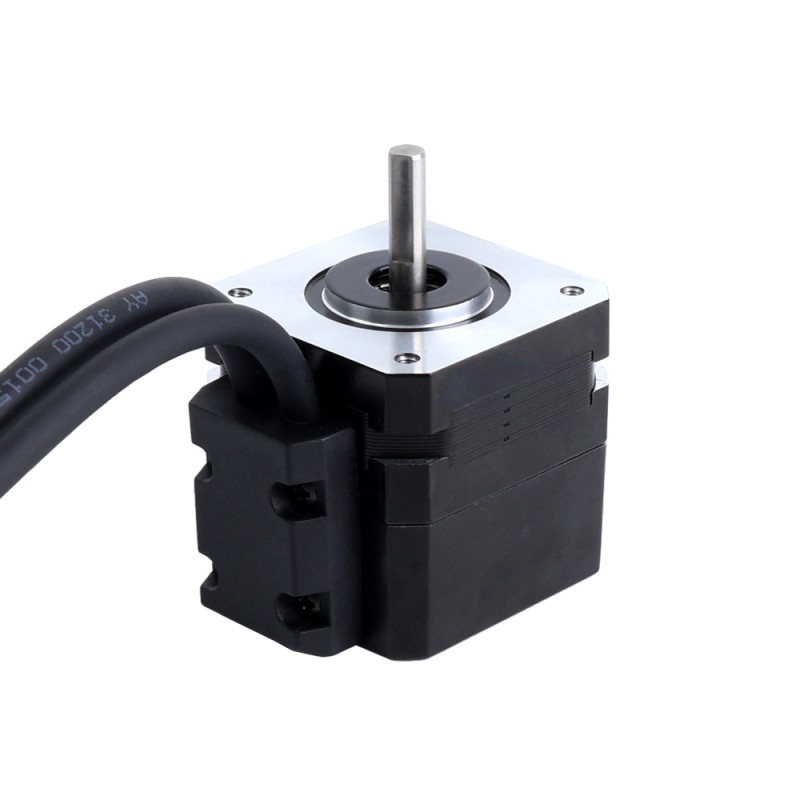

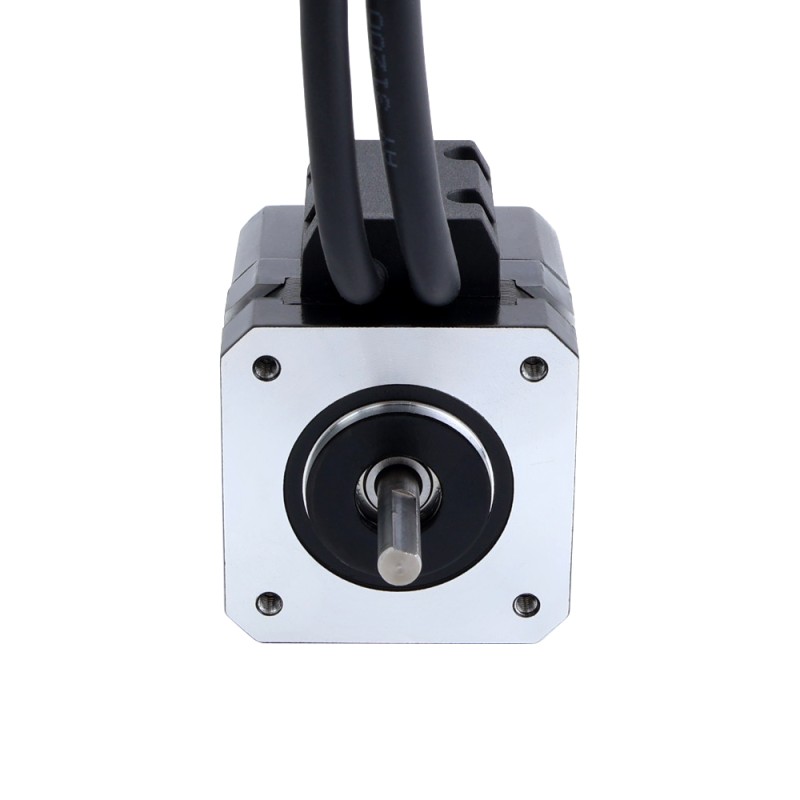

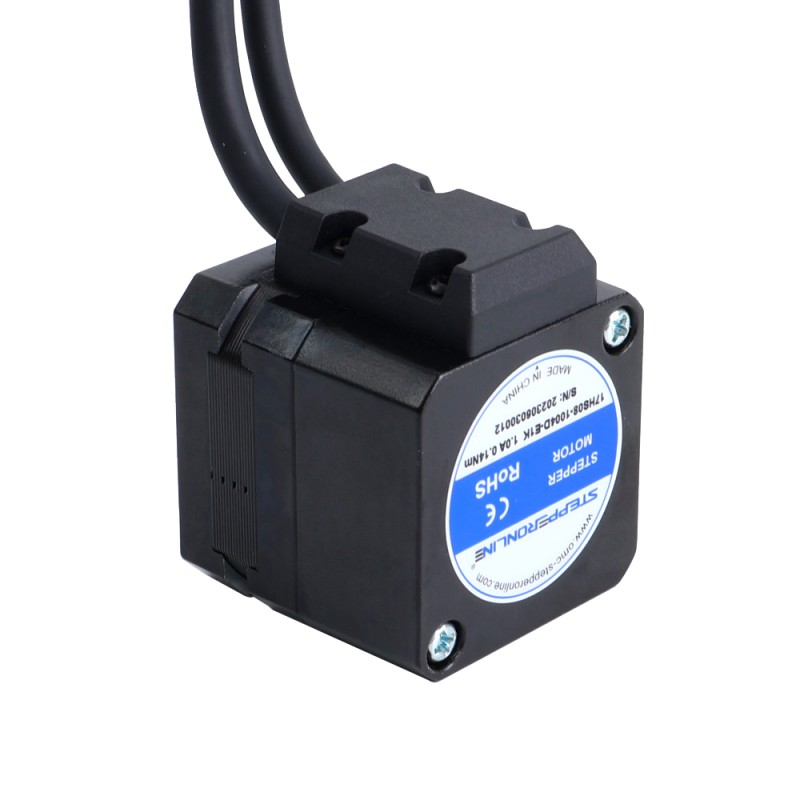

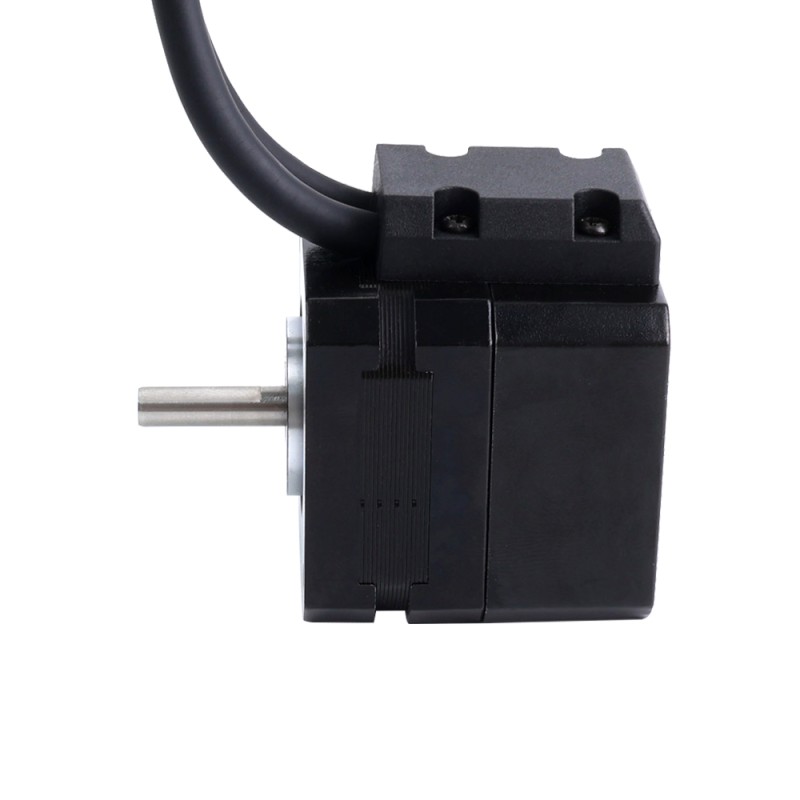

Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)

Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
17HS08-1004D-E1K
Schachtlengte(mm)20
Uitgangssignaalkanalen2
Vasthoudkoppel(Ncm)14
Nominale stroom(A)1.0
Vraag

Downloads

17HS08-1004D-E1K_Full_Datasheet.pdfPDF · 161.17KB17HS08-1004D-E1K.STEPSTEP · 1.65MBLog in om te downloaden
Dezelfde serie
ModelSchachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)Nominale stroom(A)PrijsVoorraad
17HS08-1004-ME1K203161.0€15,77Op voorraad
17HS08-1004D-E1K202141.0€14,61Op voorraad
17HS15-1504-ME1K243451.5€16,54Op voorraad
17HS15-1504D-E1K242421.5€16,15Op voorraad
17HS19-2004-ME1K243562.0€17,06Op voorraad
17HS19-2004D-E1K242522.0€17,06Op voorraad
17HS24-2004-ME1K243802.0€16,42Op voorraad
17HS24-2004D-E1K242802.0€18,23Op voorraad
17HS24-2104-ME1K243652.1€19,85Op voorraad
Nema 17 Gesloten Lus Stappenmotor 14Ncm (19.83oz.in) met Encoder 1000PPR (4000CPR)
Dit is een Nema 17 closed-loop stappenmotor met een 1000PPR(4000CPR) incrementele optische encoder, ... Lees meer
11 beoordeling(en) • Geef beoordeling
vanaf
€14,61
5 + €14,00
10 + €13,45
50 + €12,93
100 + €12,46

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een Nema 17 closed-loop stappenmotor met een 1000PPR(4000CPR) incrementele optische encoder, een nominale stroom van 1,0A en een houdkoppel van 0,14Nm(19,83oz.in). Vergeleken met open-loop stappenmotoren heeft de motor een hogere precisie, een hoger koppel, minder motorwarmte, een lager energieverbruik en een betere reactie op externe factoren.

Elektrische specificatie

  • Fabrikant Onderdeelnummer: 17HS08-1004D-E1K
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 14Ncm (19.83oz.in)
  • Nominale stroom/fase: 1.0A
  • Fase Weerstand: 3,7 ohm
  • Inductantie: 4,0mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 42 x 42mm
  • Lichaamslengte: 41.5mm
  • Schacht Diameter: Φ5mm
  • Schacht Lengte: 20mm
  • D-gesneden Schachtlengte: 15mm
  • Loodlengte: 500mm
  • Gewicht: 0,206kg

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Type encoder: Optische incrementele
  • Encoder Resolutie: 1000PPR (4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Voedingsspanning Min: 5V
  • Voedingsspanning max: 5V
  • Hoogspanning uitgang: >4V
  • Uitgang laagspanning: <1V

Aansluiting

Speld
A+
A-
B+
B-
Kleur
Zwart
Groen
Rood
Blauw

Encoder
VCC
GND
EA+
EA-
EB+
EB-
Kleur Lood
Rood
Wit
Zwart
Blauw
Geel
Groen
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 3.7
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 19.83
Inductantie(mH) 4.0
Nominale stroom(A) 1.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 14
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 41.5
Schacht Diameter(mm) 5
Schachtlengte(mm) 20
