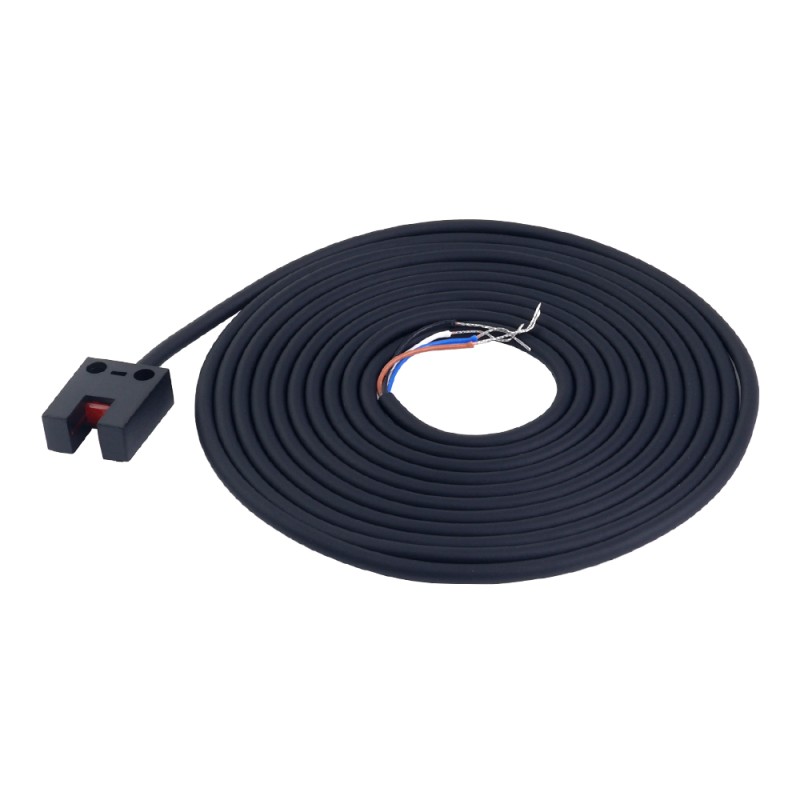

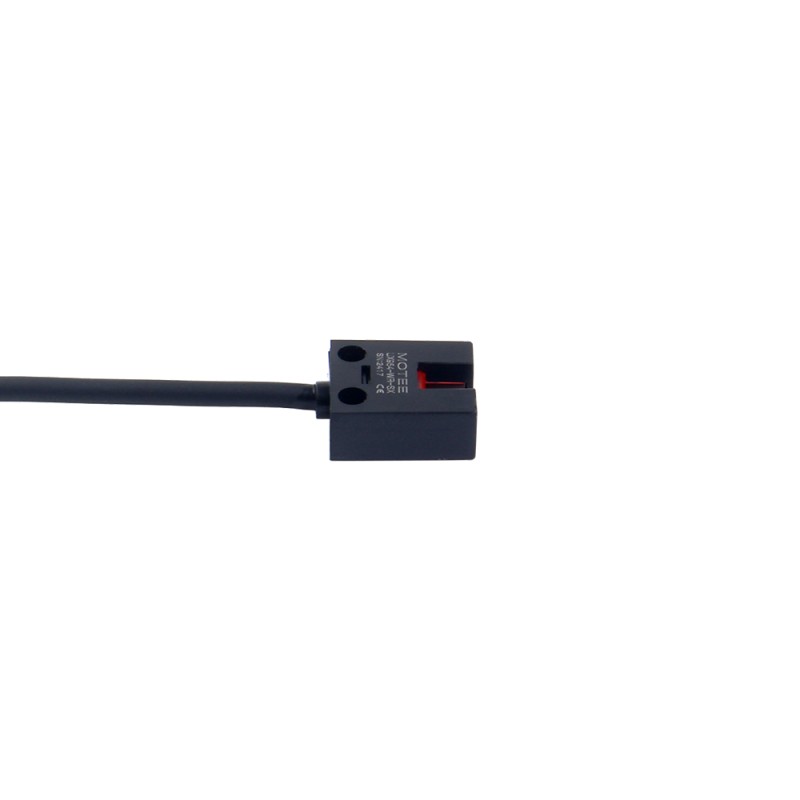

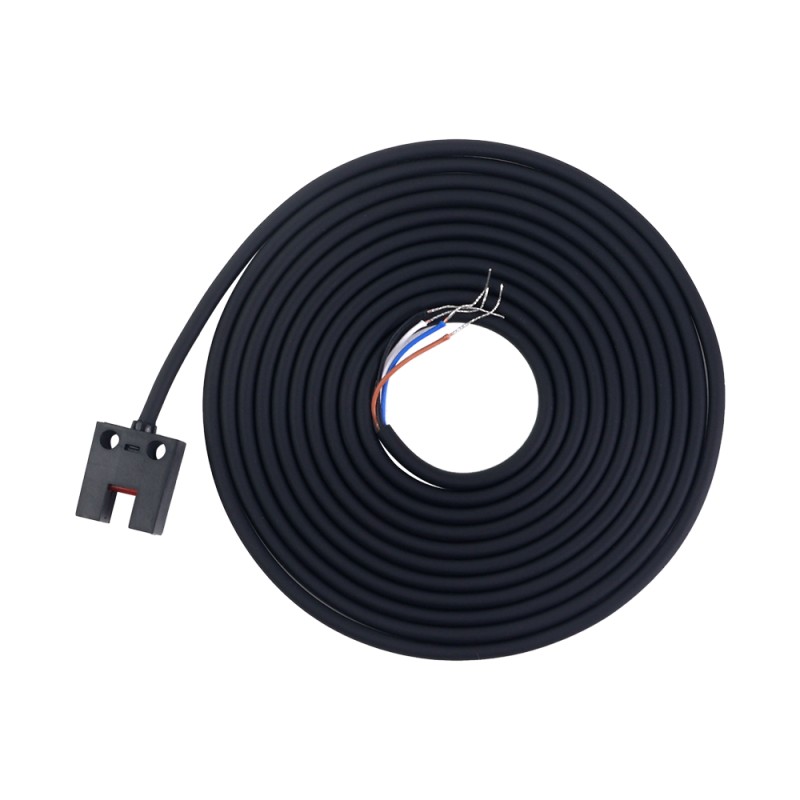

Ultracompacte U-vormige, voorbedrade fotomicrosensor EE-SX95

Deze voorbedrade, ultrakleine U-vormige sensor uit de EE-SX95-serie biedt een uitgangstype NPN en een betrouwbare detectiesleufdiepte van 6,5mm. Het kan worden gemonteerd met behulp van M2- of M3-schroeven. Het beschikt over een indicatie van het detectievenster voor eenvoudige bevestiging van de inbrengdiepte en een heldere indicator voor bevestiging vanuit vele richtingen. Het is een perfecte detectieoplossing voor locaties met beperkte ruimte en biedt een compacte, goedkope methode om werkstukken te detecteren in de automobiel-, voedsel-, transport- en materiaalverwerkingsindustrie, enz.

Functies

• Monteer met M3- of M2-schroeven
• Betrouwbare detectiesleufdiepte van 6,5mm
• Indicatie van detectievenster voor eenvoudige bevestiging van de insteekdiepte
• Heldere indicator voor bevestiging vanuit vele richtingen
• Er zijn zowel licht-AAN als donker-AAN-uitgangen voorzien
• Beschermingscircuit tegen kortsluiting voorzien
• 2 m kabellengte

Specificaties

• P/N: EE-SX954-W
• Vorm: U-vormig
• Uitvoertype: NPN
• Herhaalnauwkeurigheid: < 0,03mm
• Detectieafstand: 5mm(sleufbreedte)
• Standaard detectieobject: ondoorzichtig, min. 1,8x0,8mm
• Verplaatsing differentieel: 0,025mm max.*1
• Lichtbron(golflengte): Infrarood LED(940nm)
• Indicator: Lichtindicator(rode LED)
• Voedingsspanning: 5 tot 24 VDC ± 10%, rimpel(p-p): 10% max.
• Voedingsspanning laden: 5 tot 24 VDC
• Belastingsstroom: maximaal 50mA
• UIT-stroom: 0,5mA max.
• 50mA belastingsstroom met een restspanning van maximaal 0,7 V.
• 5mA belastingsstroom met een restspanning van maximaal 0,4V.
