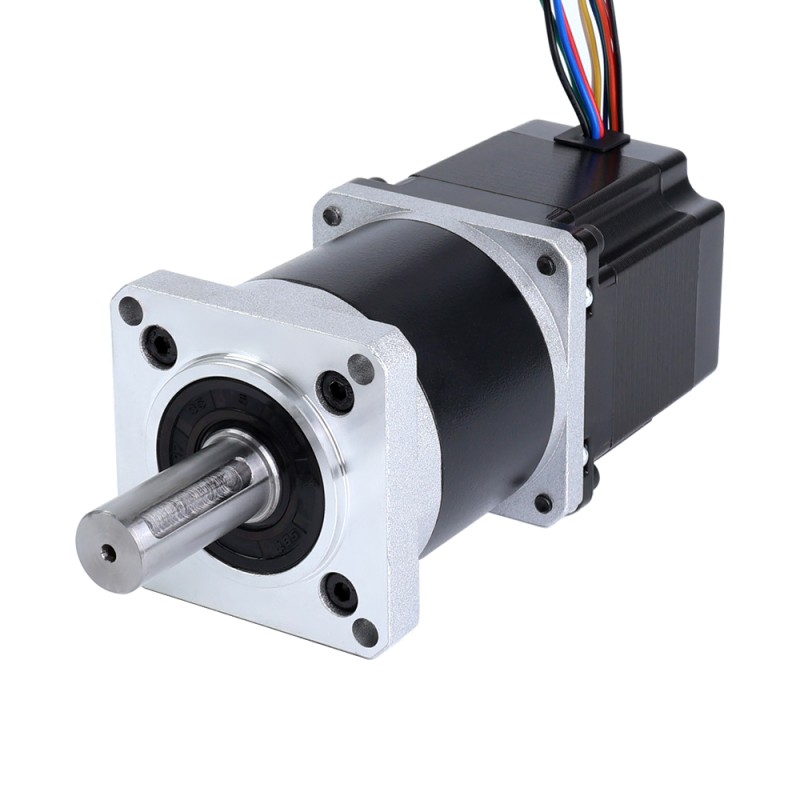

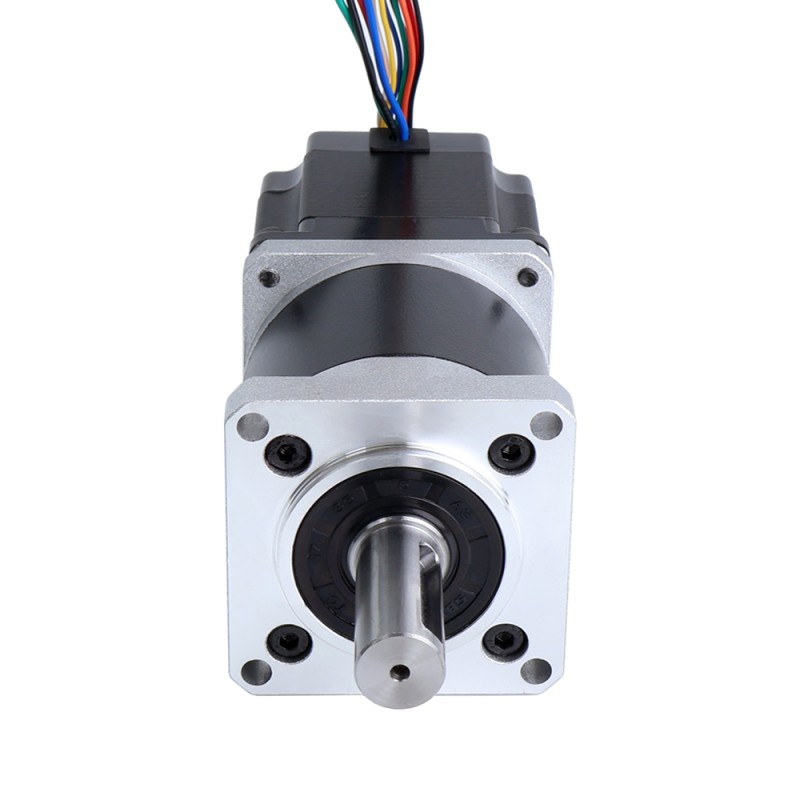

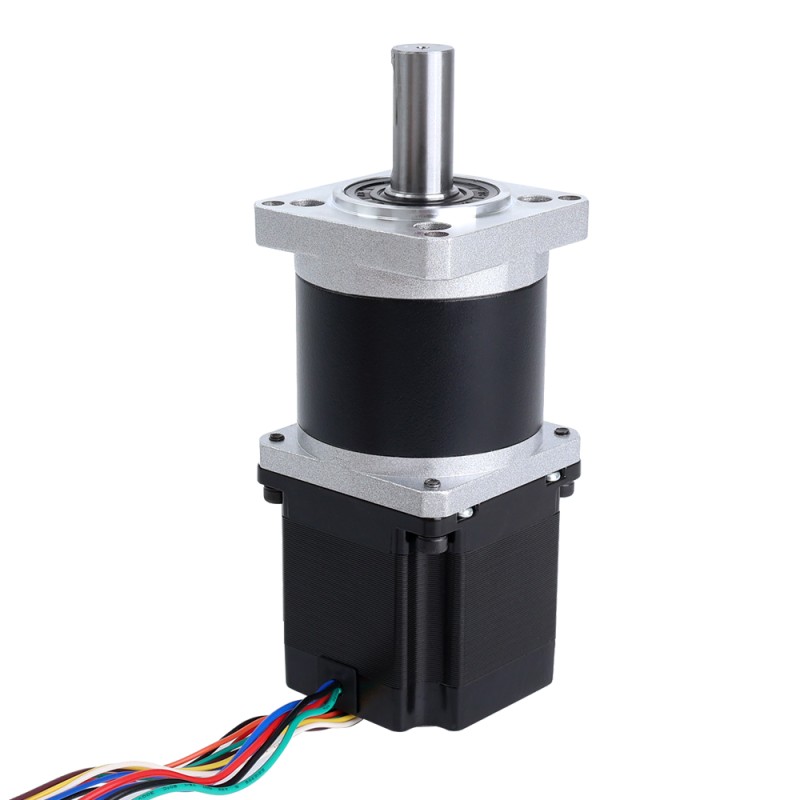

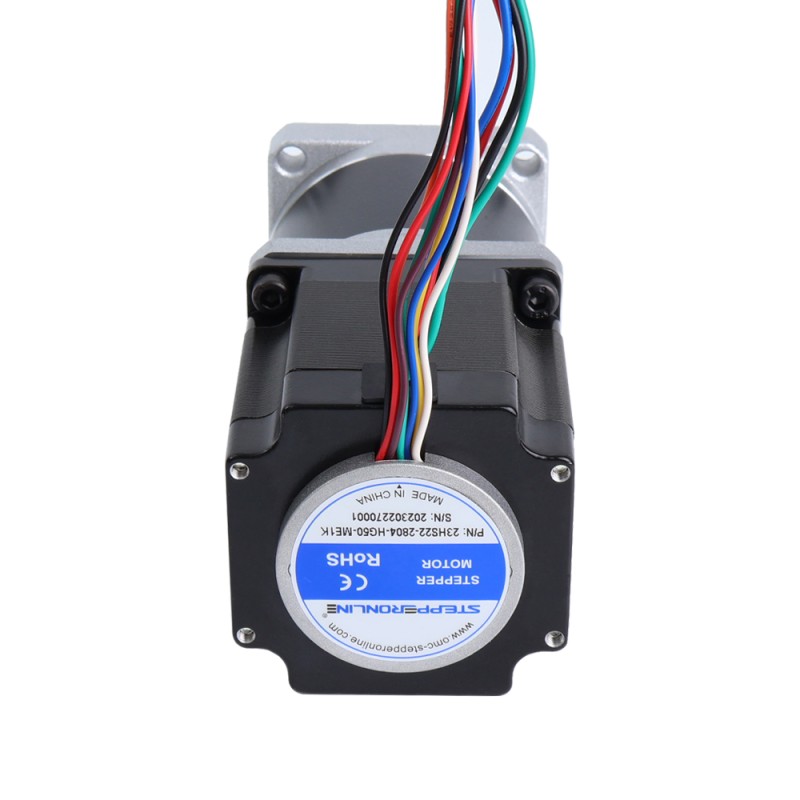

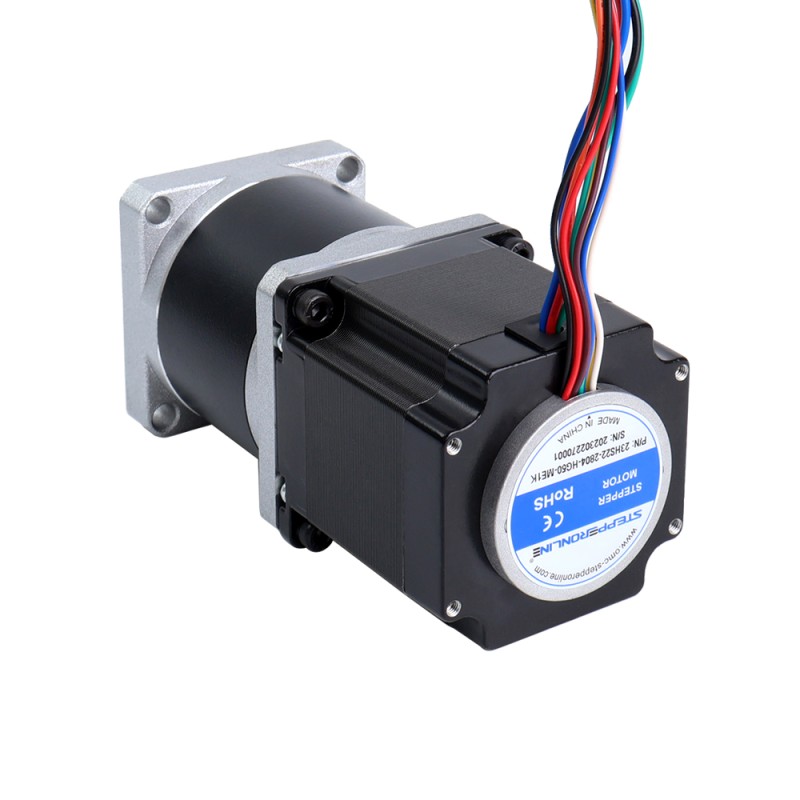

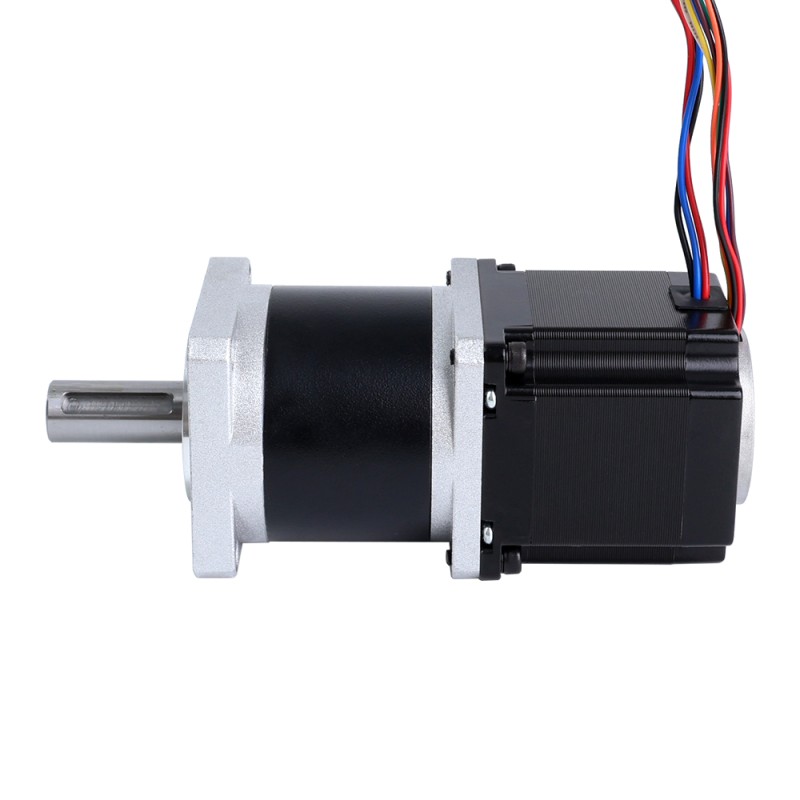

Nema 23 stappenmotor met hoge precisie Tandwielkast tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)

Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Nema 23 stappenmotor met hoge precisie versnellingsbak tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
23HS22-2804-HG50-ME1K-SALE
Schacht Diameter(mm)14
Resolutie encoder1000PPR
Uitgangssignaalkanalen3
Fase Weerstand(ohms)0.9
Vraag

Downloads

23HS22-2804-HG50-ME1K_Full_Datasheet.pdfPDF · 157.51KB
Dezelfde serie
ModelSchacht Diameter(mm)Resolutie encoderUitgangssignaalkanalenFase Weerstand(ohms)PrijsVoorraad
23HS22-2804-HG50-ME1K-SALE141000PPR30.9€79,73Op voorraad
23HS22-2804D-PG4-E1000-USED121000PPR20.9€25,36Op voorraad
23HS22-2804D-YGS50-AR4141000PPR30.9€138,79Op voorraad
23HS22-HG10-E1000141000PPR20.45€85,63Op voorraad
23HS22-HG100-E1000141000PPR20.45€95,29Op bestelling
23HS22-HG15-E1000141000PPR20.45€67,33Op bestelling
23HS22-HG20-E1000141000PPR20.45€66,68Op voorraad
23HS22-HG5-E1000141000PPR20.45€83,61Op voorraad
23HS22-HG50-E1000141000PPR20.5€67,47Op voorraad
Nema 23 stappenmotor met hoge precisie Tandwielkast tandwielverhouding 50:1 & magnetische encoder 1000PPR (4000CPR)
Elektrische specificatie Onderdeelnummer fabrikant: 23HS22-2804-HG50-ME1K Motortype: Bipolaire S... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf Bespaar -35%
€79,73
€122,67

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 23HS22-2804-HG50-ME1K
  • Motortype: Bipolaire Stepper
  • Staphoek: 1.8deg
  • Koppel zonder Tandwielkast: 102Ncm (144.44oz.in)
  • Nominale stroom/fase: 2.8A
  • Fase weerstand: 0,9 ohm
  • Inductantie: 2.8mH±20% (1KHz)

Tandwielkast Specificaties

  • Type Tandwielkast: Planetair
  • Versnellingsverhouding: 50:1
  • Rendement: 75%
  • Speling bij nullast: 1.6°
  • Max. Toelaatbaar koppel: 20Nm (2832.8oz.in)
  • Moment toelaatbaar koppel: 40Nm (5664oz.in)
  • Max. Axiale belasting: 100N
  • Max. Radiale belasting: 250N
  • Omgevingstemperatuur: -10 - 50℃
  • Isolatie Klasse: B 130°C[266°F]
  • Leven: 6000h

Encoderspecificatie

  • Type uitgangscircuit: Differentieel
  • Type encoder: Magnetisch Incrementeel
  • Resolutie encoder: 1000PPR (4000CPR)
  • Kanalen uitgangssignaal: 3 kanalen
  • Voedingsspanning Min: 3.3V
  • Voedingsspanning max: 5.5V
  • Uitgangsstroom: 20mA
  • Hoog uitgangsspanning: 5V
  • Uitgang laagspanning: 0.2V
  • Uitgangsfrequentie Max: 400kHZ

Fysieke specificaties

  • Framemaat: 57 x 57mm
  • Motor Lengte: 55mm
  • Tandwielkast Lengte: 61.65mm
  • Schacht Diameter: Φ14mm
  • Schacht Lengte: 34mm
  • Sleutelgat Lengte: 25mm
  • Aantal draden: 4
  • Kabellengte: 500mm

Motor- en encoderaansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

Draadkleur
ROOD
Zwart
BRN
ORG
Blauw
Groente
JEL
Wit
Beschrijving
+5V
EGND
EA+
EA-
EB+
EB-
EZ+
EZ-
Soort product
Soort product Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 0.9
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 1.02
Houdkoppel(oz.in) 144.44
Inductantie(mH) 2.8
Resolutie encoder 1000PPR
Stappenmotor met Encoder/Tandwielkast
Stroom (A) 2.8
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 116.65
Loodlengte(mm) 500
Overbrengingsverhouding(xx:1) 50
Schacht Diameter(mm) 14
Schachtlengte(mm) 34
Speling <=1.6 deg
Type uitgaande as Spiebaan
Type versnellingsbak HG-serie planetaire tandwielkast
