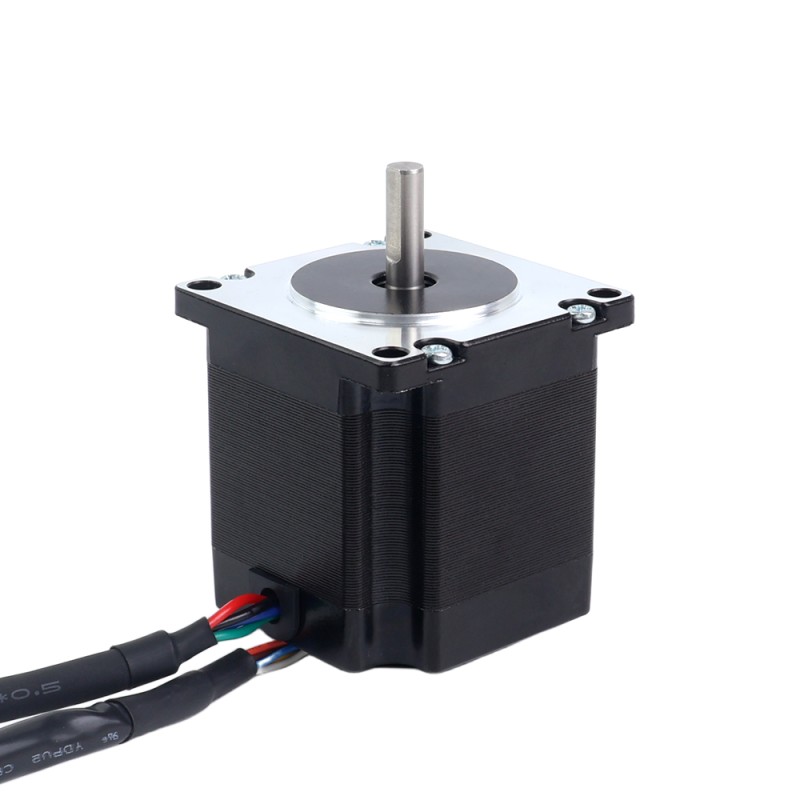

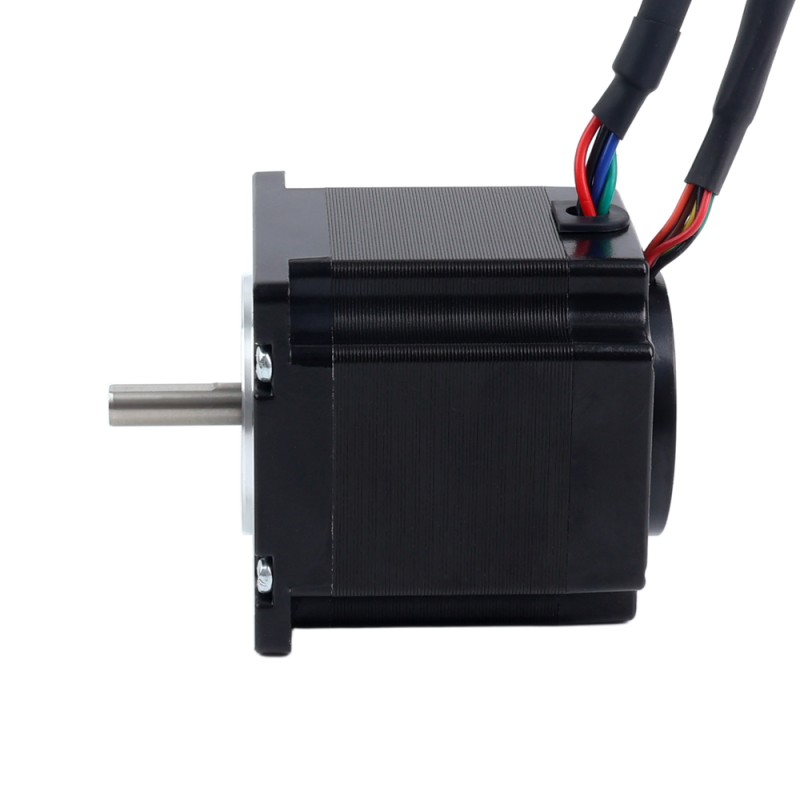

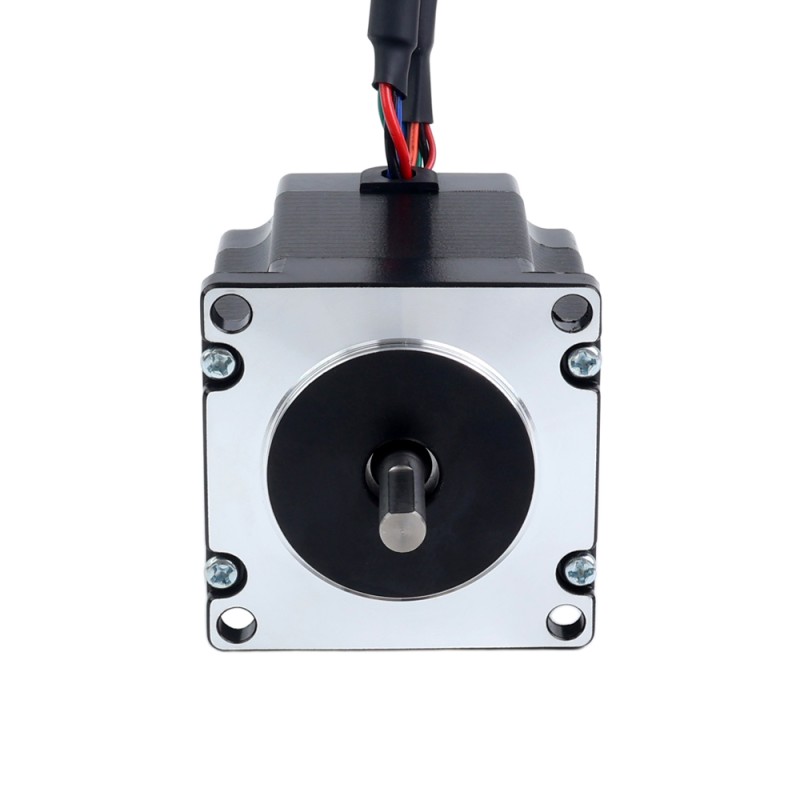

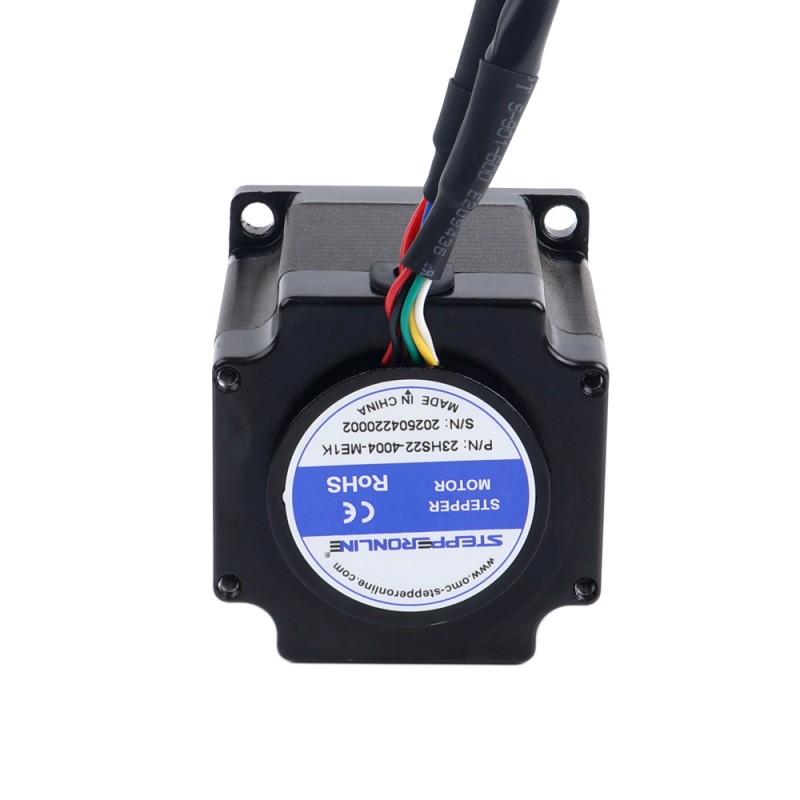

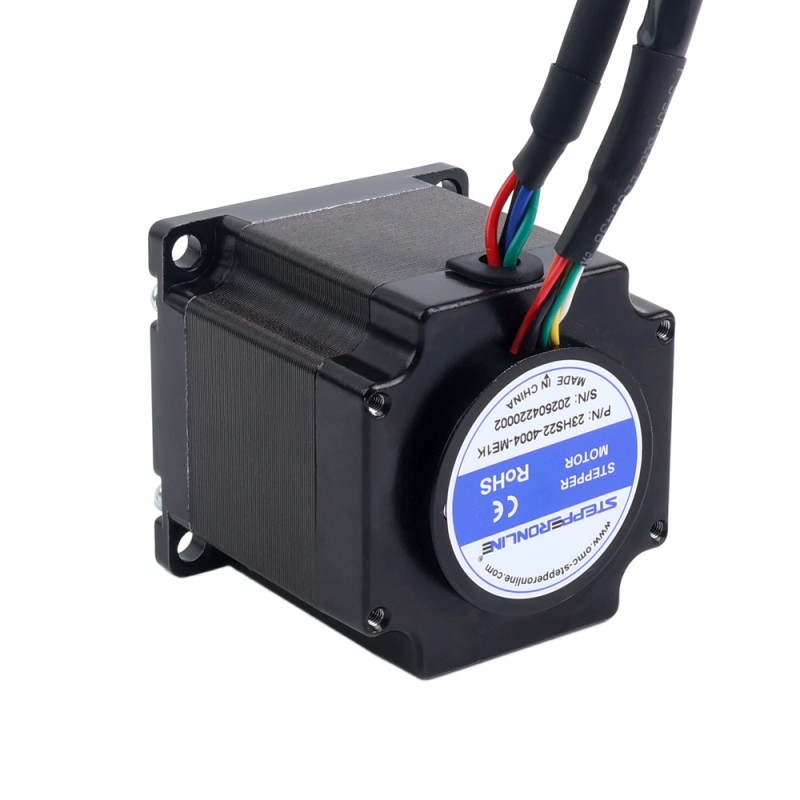

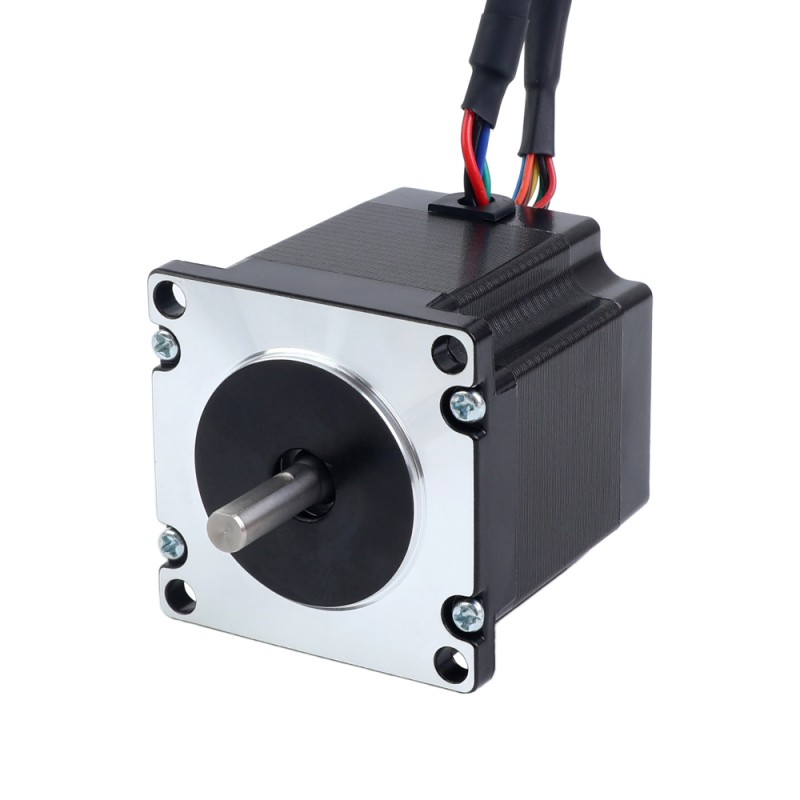

Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR)

Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR) - 23HS22-4004-ME1K | StepperOnline
23HS22-4004-ME1K
Schacht Diameter(mm)6.35
Schachtlengte(mm)21
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)120
Vraag

Downloads

23HS22-4004-ME1K_Full_Datasheet.pdfPDF · 56.77KB23HS22-4004-ME1K.STEPSTEP · 1.54MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)PrijsVoorraad
23HS22-2804-ME1K6.35213120€20,86Op voorraad
23HS22-4004-ME1K6.35213120€18,61Op voorraad
23HS22-4004D-E10008212120€22,70Op voorraad
23HS30-2504D-E1000-C18213200€35,46Op bestelling
23HS30-2804-ME1K6.35213185€25,69Op voorraad
23HS30-5004-ME1K6.35213200€21,97Op voorraad
23HS30-5004D-E10008212200€26,05Op voorraad
23HS40-5004-ME1K8213300€25,59Op voorraad
23HS40-5004D-E10008222300€31,49Op voorraad
23HS40-5004D-E1K-1M58212300€27,73Op voorraad
23HS45-4204-ME1K10243300€31,38Op voorraad
23HS45-4204D-E10008212300€32,78Op voorraad
Nema 23 gesloten-lus stappenmotor 1,20Nm(169,93oz.in) met magnetische encoder 1000PPR(4000CPR)
Deze Nema 23 gesloten-lus stappenmotor levert een houdkoppel van 1,20Nm(169,93oz.in) en beschikt ove... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€18,61
5 + €17,85
10 + €17,14
50 + €16,48
100 + €15,88

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 23 gesloten-lus stappenmotor levert een houdkoppel van 1,20Nm(169,93oz.in) en beschikt over een compacte magnetische incrementele encoder met 3-kanaals uitgang en een resolutie van 1000PPR(4000CPR). Vergeleken met andere gesloten-lus stappenmotoren van hetzelfde formaat levert deze motor een hoger uitgangskoppel, waardoor hij ideaal is voor toepassingen die precisiepositiebesturing vereisen in ruimtebeperkte maar hoogkoppelige scenario's, zoals collaboratieve robots, medische apparatuur, railvervoer en lucht- en ruimtevaartsystemen.

Elektrische specificaties

  • Fabrikant onderdeelnummer: 23HS22-4004-ME1K
  • Aantal fasen: 2
  • Staphoek: 1,8°
  • Houdkoppel: 1,20Nm(169,93oz.in)
  • Nominale stroom/fase: 4,00A
  • Faseweerstand: 0,50ohms ± 10%
  • Inductantie: 1,70mH ± 20%(1kHz)
  • Isolatieklasse: B 130°C [266 °F]

Fysieke specificaties

  • Frameafmeting: 57 x 57mm
  • Lengte behuizing: 56mm
  • Asdiameter: Φ6,35mm
  • Aslengte: 21mm
  • D-type aslengte: 15mm
  • Kabellengte: 500mm
  • Gewicht: 0,74kg

Encoder-specificaties

  • Uitgangsschakelingstype: Differentieel
  • Encodertype: Magnetisch incrementaal
  • Encoderresolutie: 1000PPR(4000CPR)
  • Uitgangssignalen: 3 kanalen
  • Min. voedingsspanning: 3,3V
  • Max. voedingsspanning: 5,5V
  • Uitgangsstroom: 20mA
  • Hoge uitgangsspanning: 5V
  • Lage uitgangsspanning: 0,2V
  • Max. uitgangsfrequentie: 400kHz

Motor- en encoder-aansluiting

Motor
A+
A-
B+
B-
Draden
Groen
Zwart
Rood
Blauw

Encoder
GND
VCC
EA+
EB+
EA-
EB-
EZ+
EZ-
Draden
Zwart
Rood
Bruin
Blauw
Oranje
Groen
Geel
Wit
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 0.5
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 169.93
Inductantie(mH) 1.7
Nominale stroom(A) 4.0
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 120
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 56
Productserie S
Schacht Diameter(mm) 6.35
Schachtlengte(mm) 21
