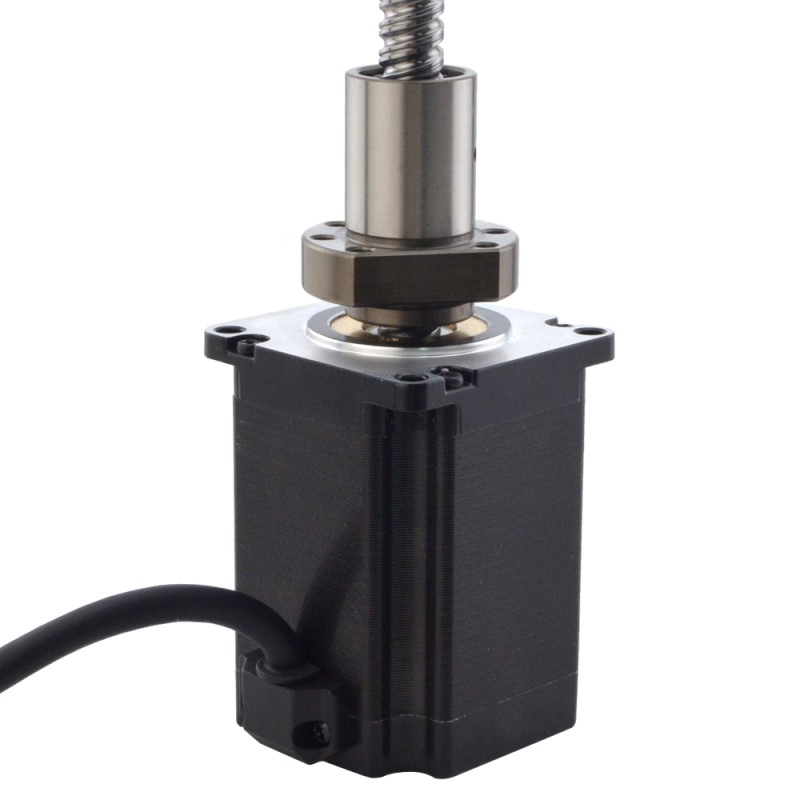

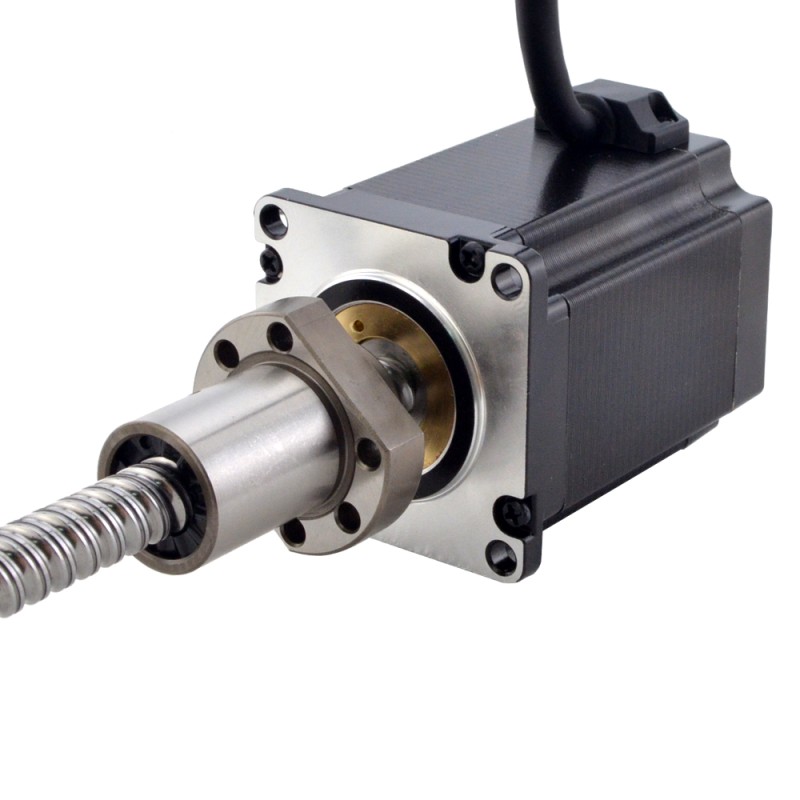

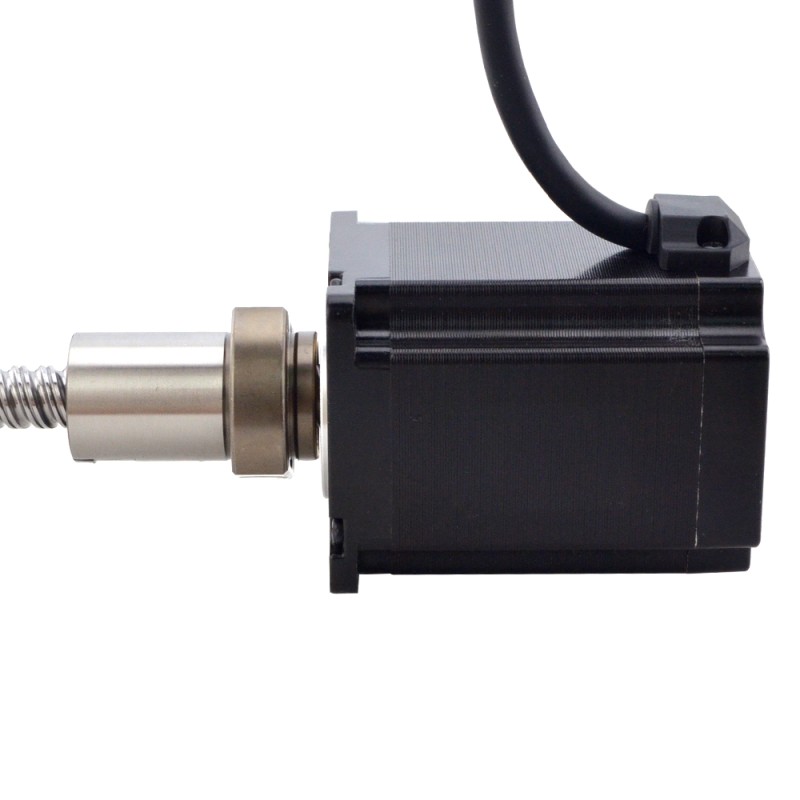

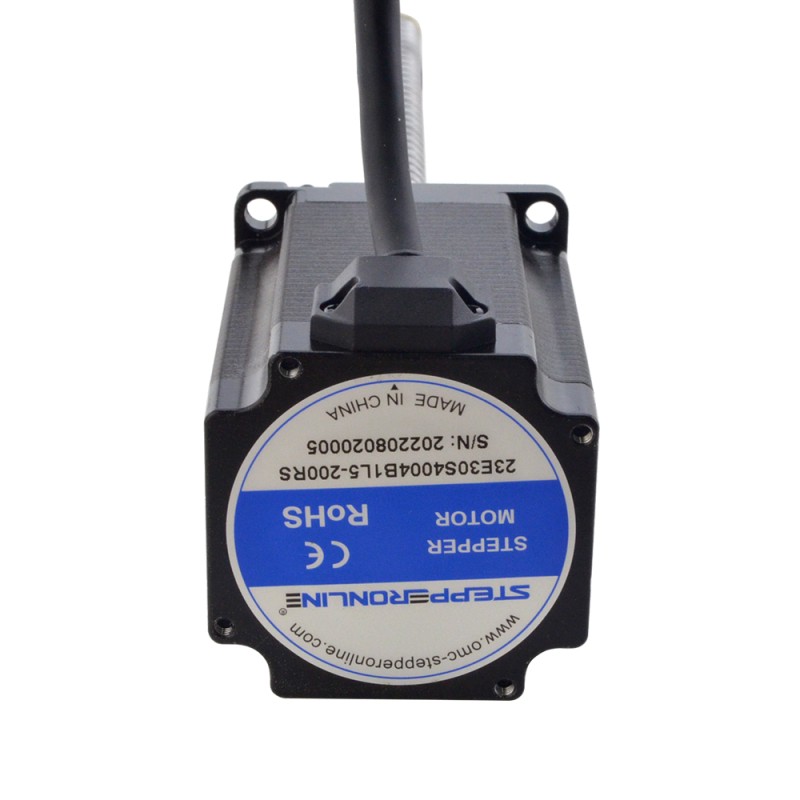

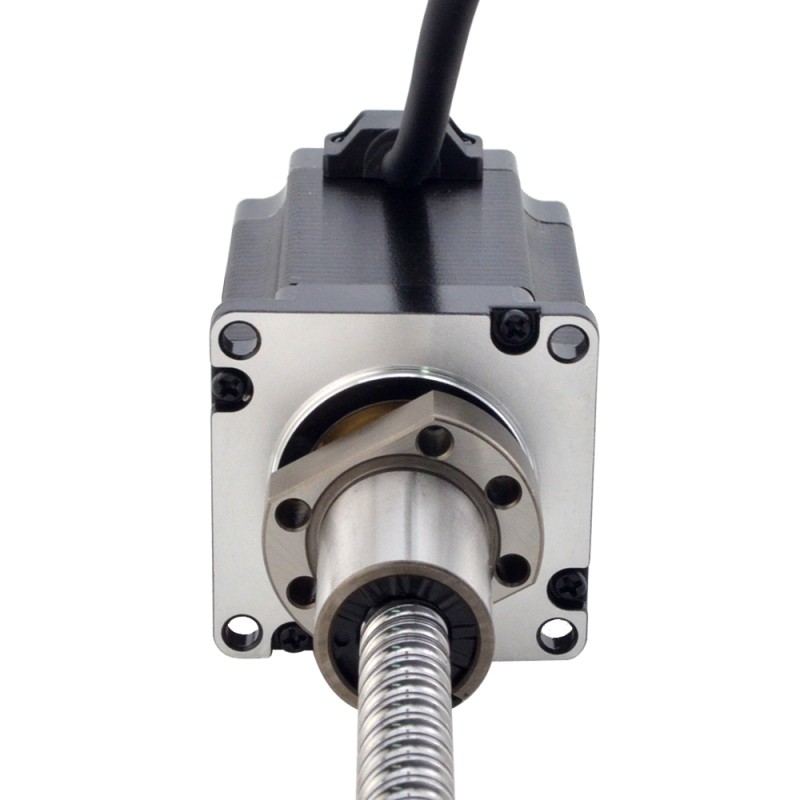

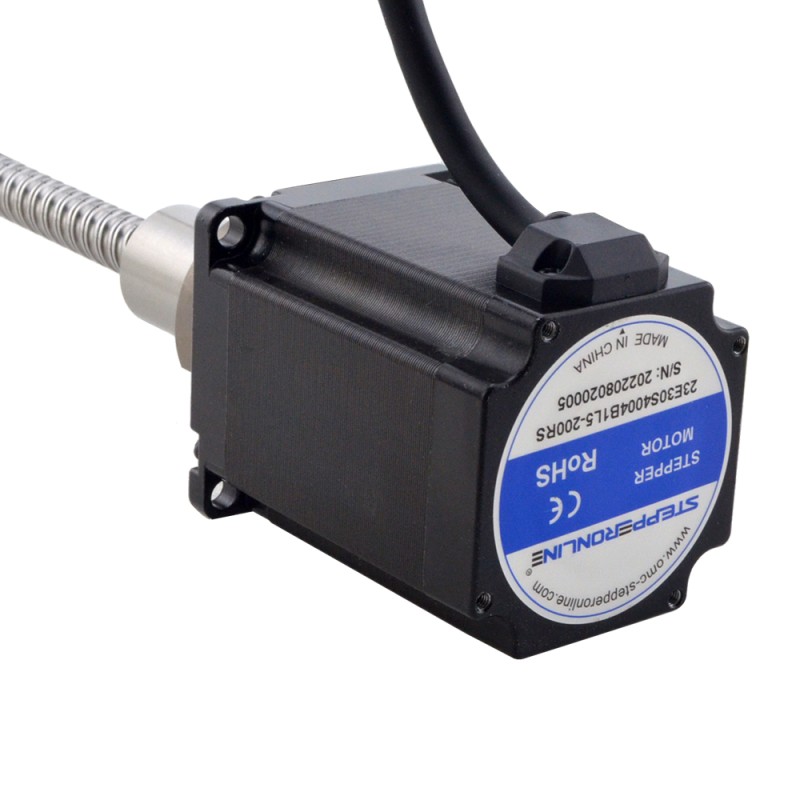

Name: NEMA 23 externe bal schroef lineaire stappenmotor 4.0A 76mm stack schroef leiden 10mm (0,3937") Loodlengte 200mm
Brand: STEPPERONLINE
SKU: 23E30S4004B1L5-200RS
Price: 78.27 EUR
Availability: InStock

NEMA 23 externe bal schroef lineaire stappenmotor 4.0A 76mm stack schroef leiden 10mm (0,3937") Loodlengte 200mm

23E30S4004B1L5-200RS

Nominale stroom(A)4.0

Fase Weerstand(ohms)0.9

Inductantie(mH)4.5

De Reis/de Omwenteling van de lood(mm)10

Vraag

Downloads

23E30S4004B1L5-200RS.STEPSTEP · 523.07KBLog in om te downloaden 23E30S4004B1L5-200RS_Full_Datasheet.pdfPDF · 120.94KB

Dezelfde serie

Model	Nominale stroom(A)	Fase Weerstand(ohms)	Inductantie(mH)	De Reis/de Omwenteling van de lood(mm)	Prijs	Voorraad
11E18S1004BAM5-150RS	1.0	3	2	2	€96,91	Op voorraad
14E19S1504BAM5-150RS	1.5	1.6	2.3	2	€93,17	Op voorraad
17E13S1504BAM5-150RS	1.5	1.8	2.2	2	€93,17	Op voorraad
17E19S2504BAM5-150RS	2.5	0.78	1.5	2	€93,17	Op voorraad
17E19S2504BMB5-150RS	2.5	0.78	1.5	8	€158,39	Op voorraad
17E19S2504BSM5-150RS	2.5	0.78	1.5	1	€96,91	Op voorraad
23E22S3004BVL5-200RS	3.0	1.1	4.5	5	€74,54	Op voorraad
23E30S4004B1L5-200RS	4.0	0.9	4.5	10	€78,27	Op voorraad
23E30S4004BAL5-200RS	4.0	0.9	4.5	2	€93,17	Op voorraad
23E30S4004BVL5-200RS	4.0	0.9	4.3	5	€78,27	Op voorraad
34E30S5504B1Q5-200RS	5.5	0.5	4.5	10	€119,20	Op bestelling
34E45S6004B1Q5-200RS	6.0	0.75	8.5	10	€126,72	Op voorraad
8E15S0504BAM5-150RS	0.5	12.5	4.5	2	€96,91	Op voorraad

NEMA 23 externe bal schroef lineaire stappenmotor 4.0A 76mm stack schroef leiden 10mm (0,3937") Loodlengte 200mm

Het is geïntegreerd met een 12mm (0,4724") diameter 200mm (7,8740") lengte bal schroef lengte en een... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€78,27

5 + €75,91

10 + €73,70

50 + €71,61

100 + €69,63

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

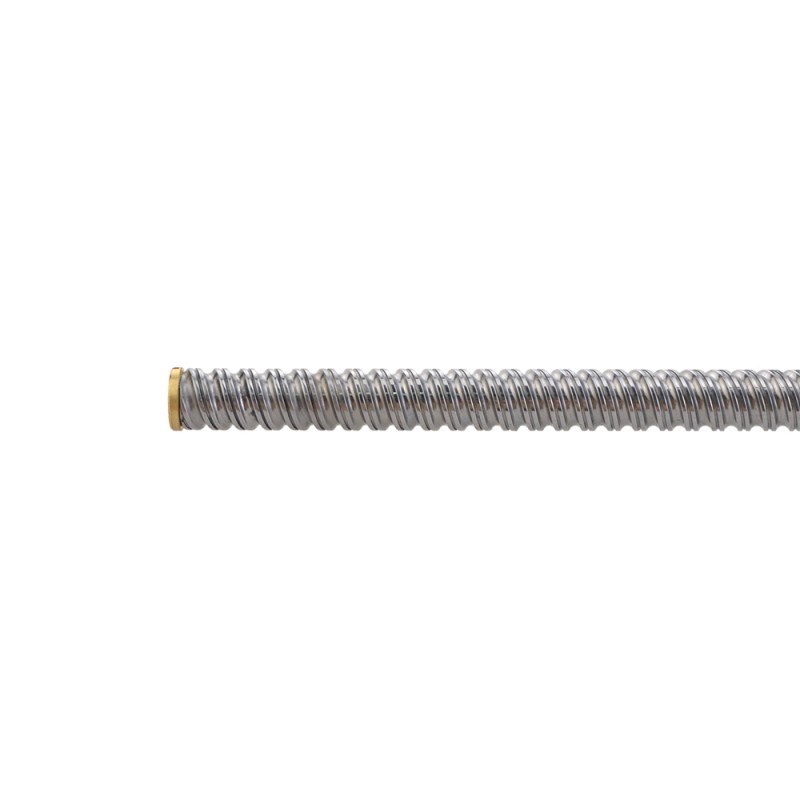

Het is geïntegreerd met een 12mm (0,4724") diameter 200mm (7,8740") lengte bal schroef lengte en een stalen schroefmoer, de lineaire verplaatsing is 10mm (0,3937") per omwenteling Dit model is een Nema 23 bal schroef lineaire stappenmotor met een 76mm lichaam lengte, 1,8 graden stap hoek en 4A nominale stroom.

Elektrische specificatie

Onderdeelnummer fabrikant: 23E30S4004B1L5-200RS
Motortype: Extern (Kogelomloopspindel)
Staphoek: 1,8°
Houdkoppel: 1.8Nm (254.90oz.in)
Nominale stroom/fase: 4A
Fase Weerstand: 0,9ohms
Inductantie: 4.5mH±20% (1KHz)
Nauwkeurigheidsgraad: C7

Fysieke specificatie

Framemaat: 57 x 57mm
Lichaamslengte: 76mm
De Lengte van de loodschroef: 200mm (7.8740")
De Diameter van de loodschroef: Φ12mm (0.4724")
Lood/stap: 0.05mm (0.001969")
De Reis/de Revolutie van het lood: 10mm (0.3937")
Aantal afleidingen: 4
Kabellengte: 500mm

Aansluiting

A+	A-	B+	B-
Rood	Rood/Wit	Groen	Groen/Wit

Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	0.9
Heeft koppel-/stuwkrachtcurve?	Ja
Inductantie(mH)	4.5
Nominale stroom(A)	4.0
Stap Hoek(deg.)	1.8
Fysieke specificatie
Aantal kabels	4
De Diameter van de loodschroef(mm)	12
De Lengte van de loodschroef(mm)	200
De Reis van de lood/stap(mm)	0.05
De Reis/de Omwenteling van de lood(mm)	10
Framemaat(mm)	Nema 23 (57 x 57)
IP-classificatie	40
Lichaamslengte(mm)	76
Loodlengte(mm)	500
Type lineaire motor	Externe (kogelomloopspindel)
