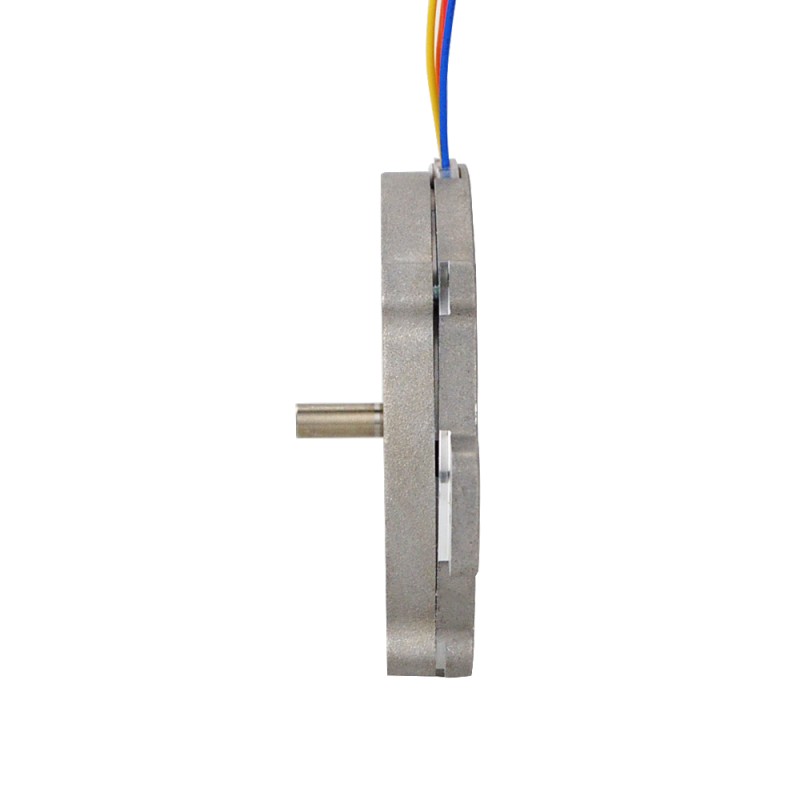

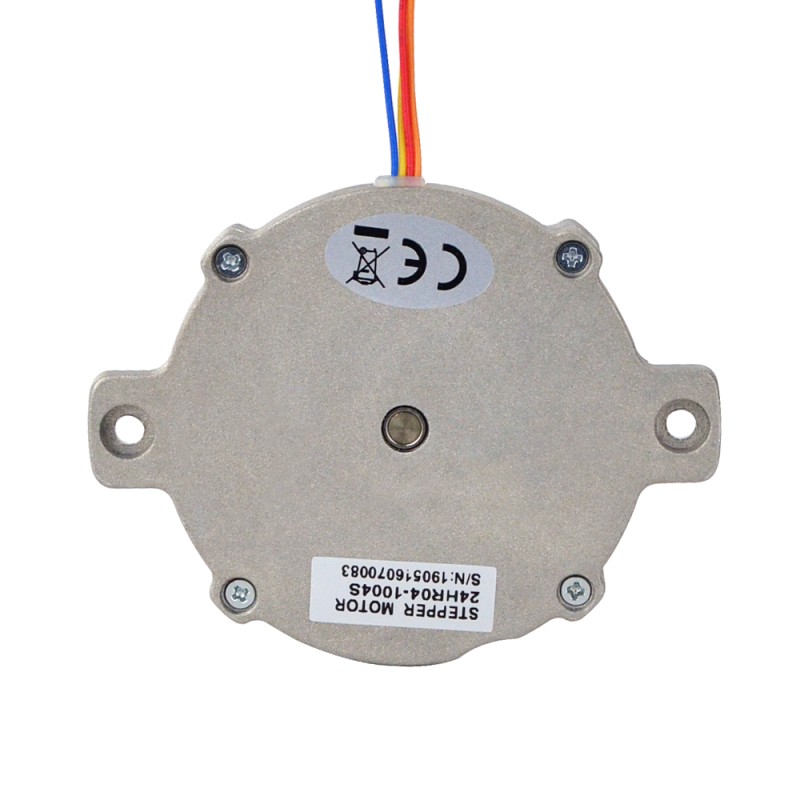

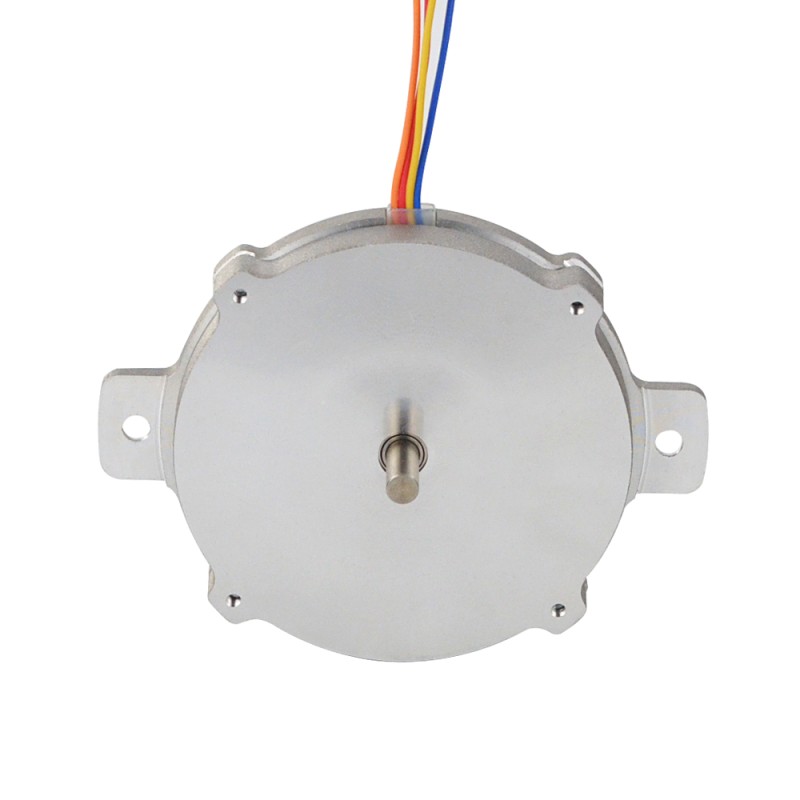

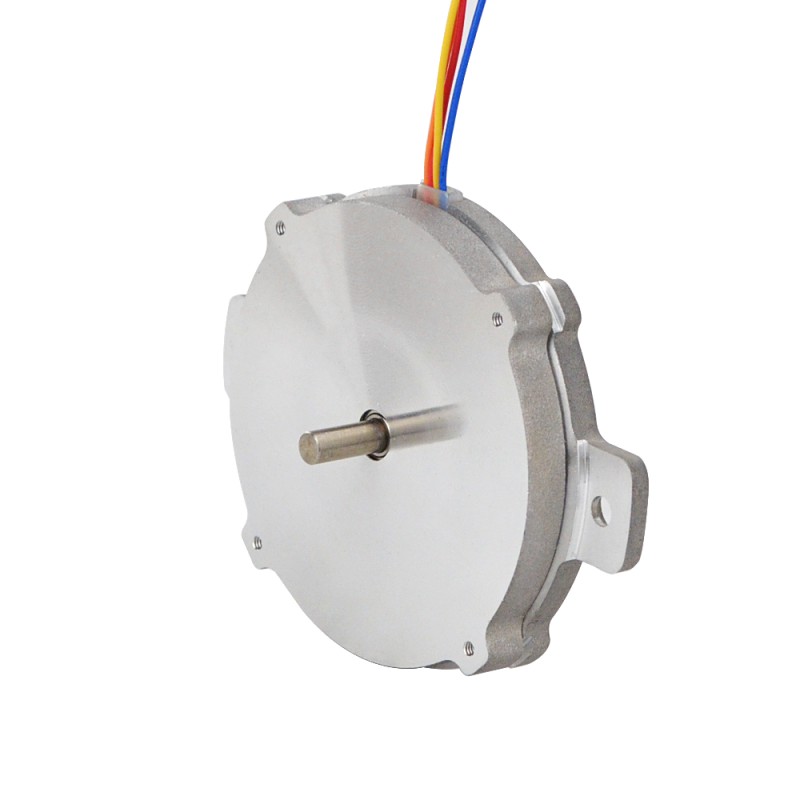

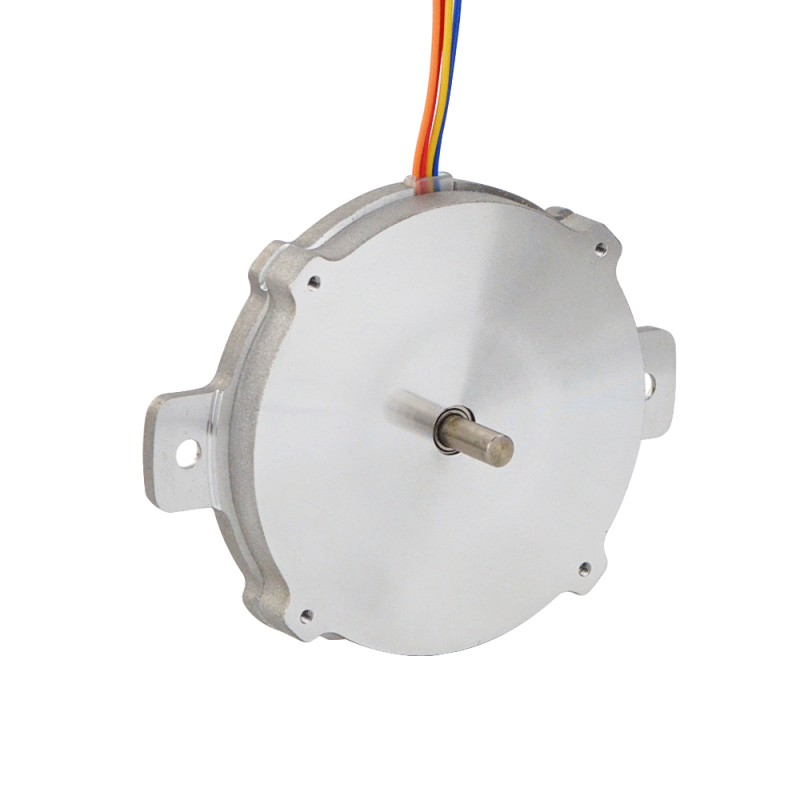

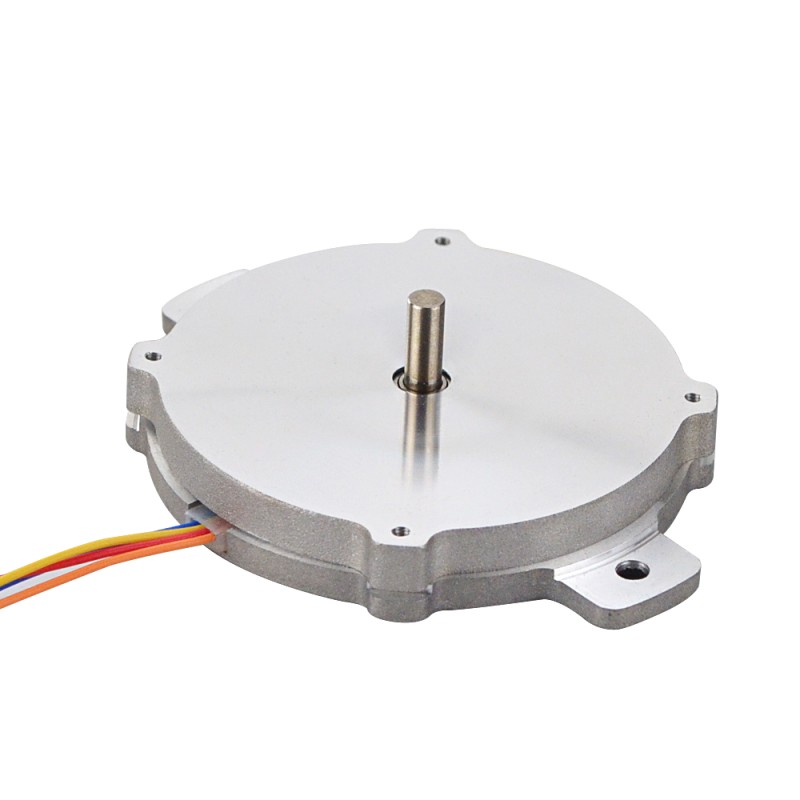

Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden

Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
24HR04-1004S
Schacht Diameter(mm)4
Vasthoudkoppel(Ncm)6
Nominale stroom(A)1
Houdkoppel(oz.in)8.5
Vraag

Downloads

24HR04-1004S_Full_Datasheet.pdfPDF · 142.87KB24HR04-1004S.STEPSTEP · 1.47MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Vasthoudkoppel(Ncm)Nominale stroom(A)Houdkoppel(oz.in)PrijsVoorraad
24HR04-1004S4618.5€21,40Op voorraad
Ronde Pannenkoek Nema 24 Bipolair 1.8deg 6Ncm(8.5oz.in) 1A Φ60x9.6mm 4 Draden
Deze bipolaire pancake Nema 24 stappenmotor met staphoek 1.8deg en afmeting Φ60x9.6mm. Het heeft 4 d... Lees meer
1 beoordeling(en) • Geef beoordeling
vanaf
€21,40
5 + €20,29
10 + €19,29
50 + €18,38
100 + €17,55

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze bipolaire pancake Nema 24 stappenmotor met staphoek 1.8deg en afmeting Φ60x9.6mm. Het heeft 4 draden, elke fase trekt 1A, met houdkoppel 6Ncm (8.5oz.in).


Elektrische specificatie

  • Onderdeelnummer fabrikant: 24HR04-1004S
  • Type motor: Bipolaire Stappenmotor
  • Staphoek: 1.8deg
  • Houdkoppel: 6Ncm (8.5oz.in)
  • Nominale stroom/fase: 1A
  • Fase Weerstand: 3,6 ohm
  • Inductantie: 1,8mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framegrootte: Φ60mm
  • Lichaamslengte: 9.6mm
  • Schacht Diameter: Φ4mm
  • Schachtlengte: 10mm
  • Aantal Leads: 4
  • Loodlengte: 300mm
  • Gewicht: 79.6g

Aansluiting

A+
A-
B+
B-
Rood
Blauw
Oranje
Geel
Soort product
Soort product Pannenkoekenmotor
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 3.6
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel(oz.in) 8.5
Inductantie(mH) 1.8
Isolatieklasse B 130C(266F)
Nominale stroom(A) 1
Open-lus/gesloten-lus Open-loop
Stap Hoek(deg.) 1.8
Vasthoudkoppel(Ncm) 6
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 24 (60 x 60)
Lichaamslengte(mm) 9.6
Loodlengte(mm) 300
Productserie S
Schacht Diameter(mm) 4
Schachtlengte(mm) 10
Type uitgaande as O
