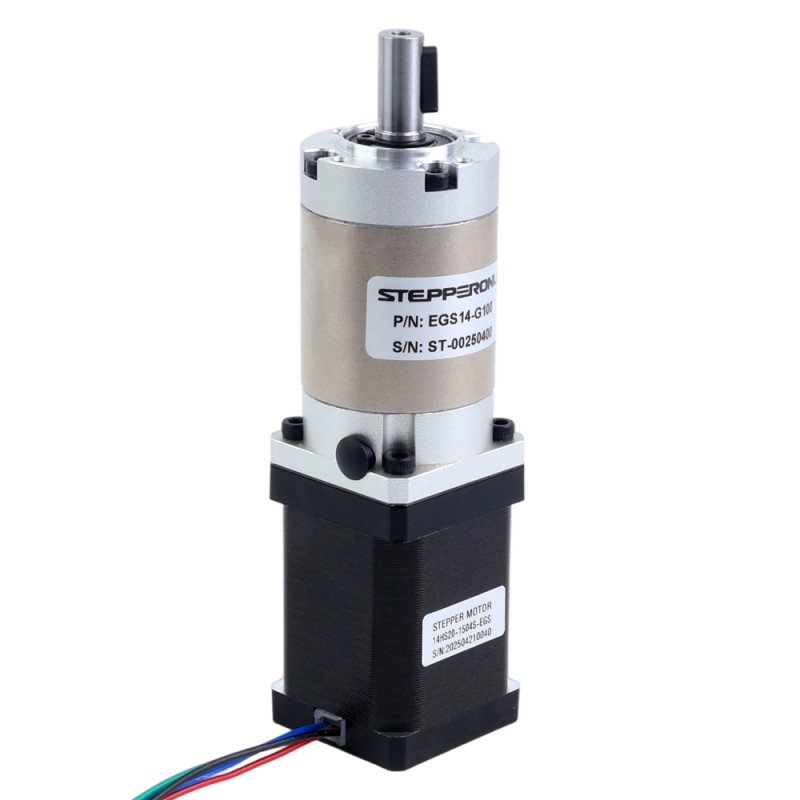

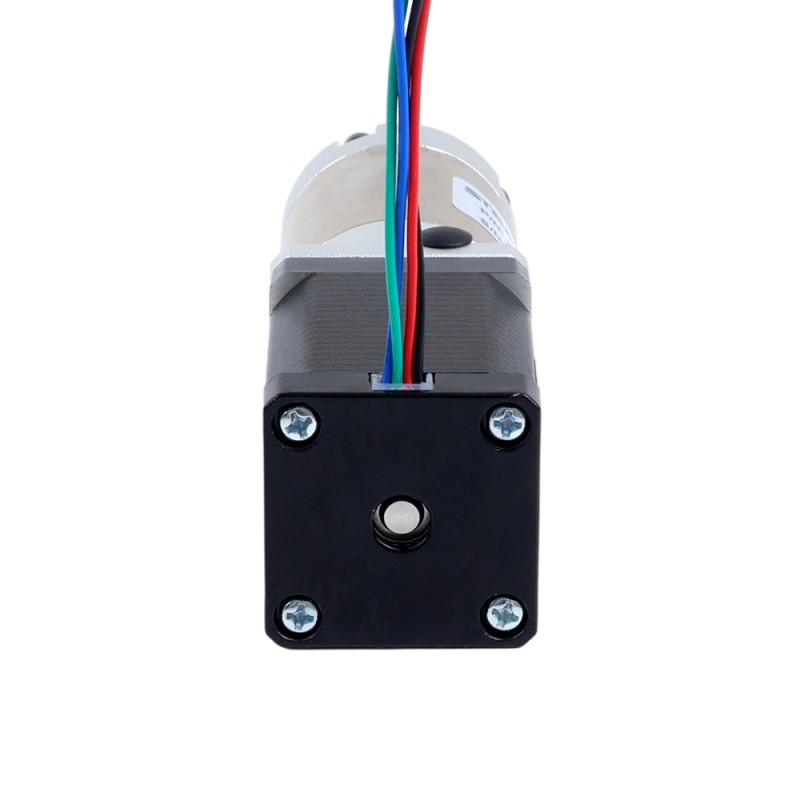

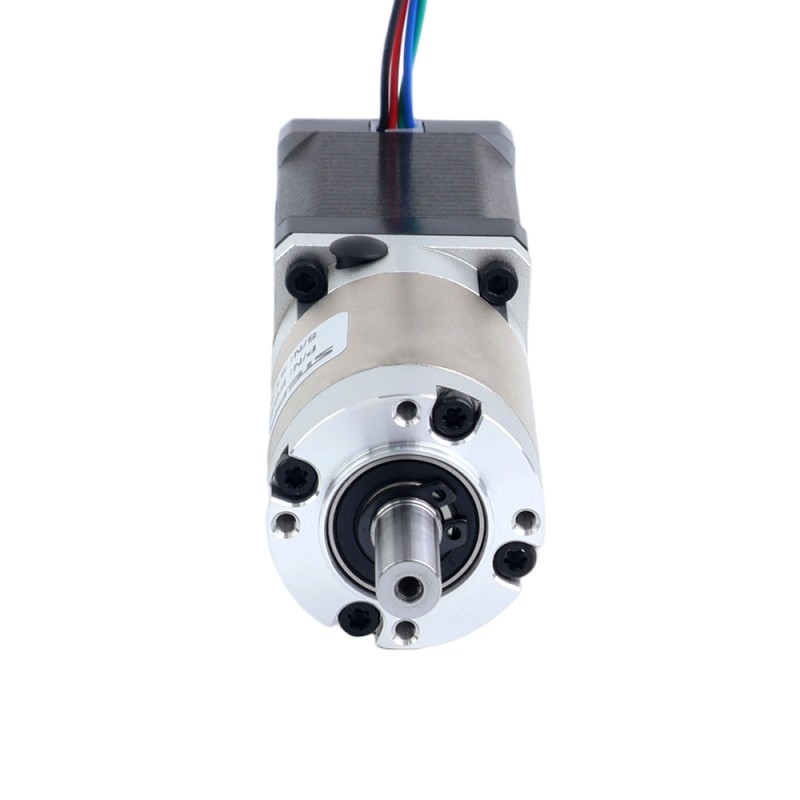

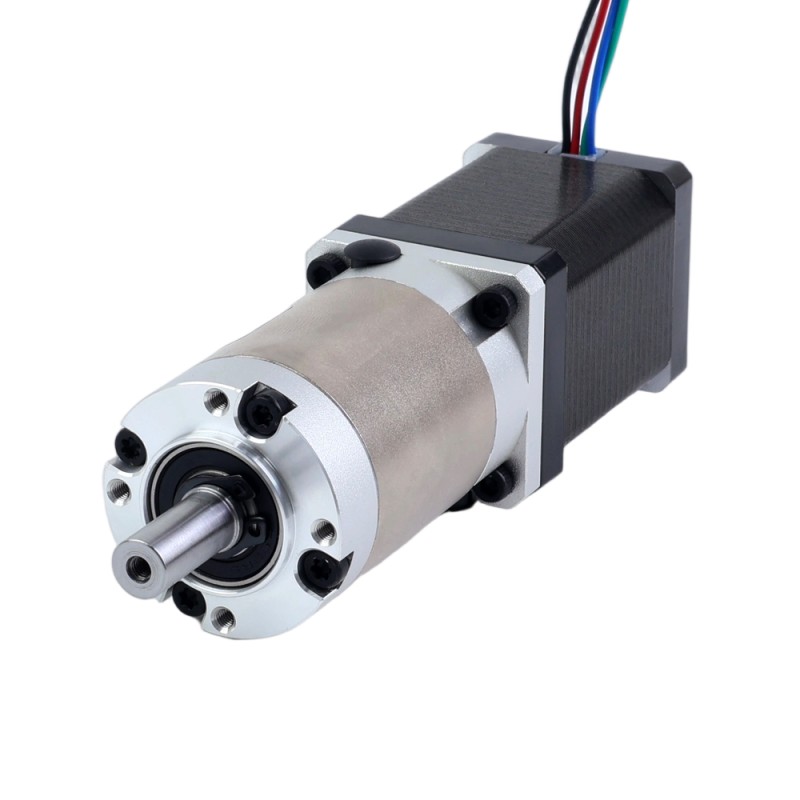

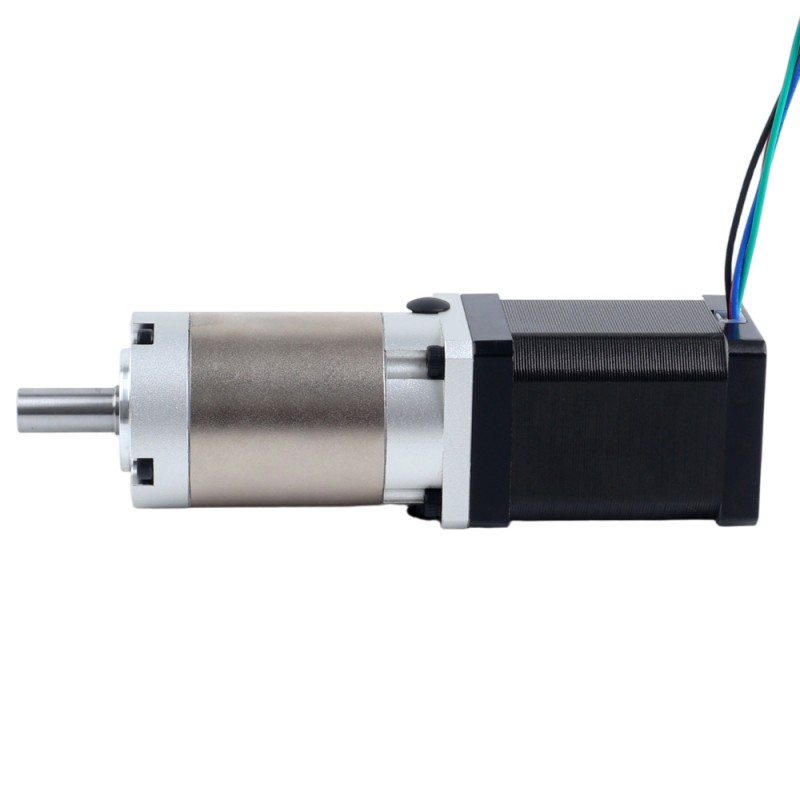

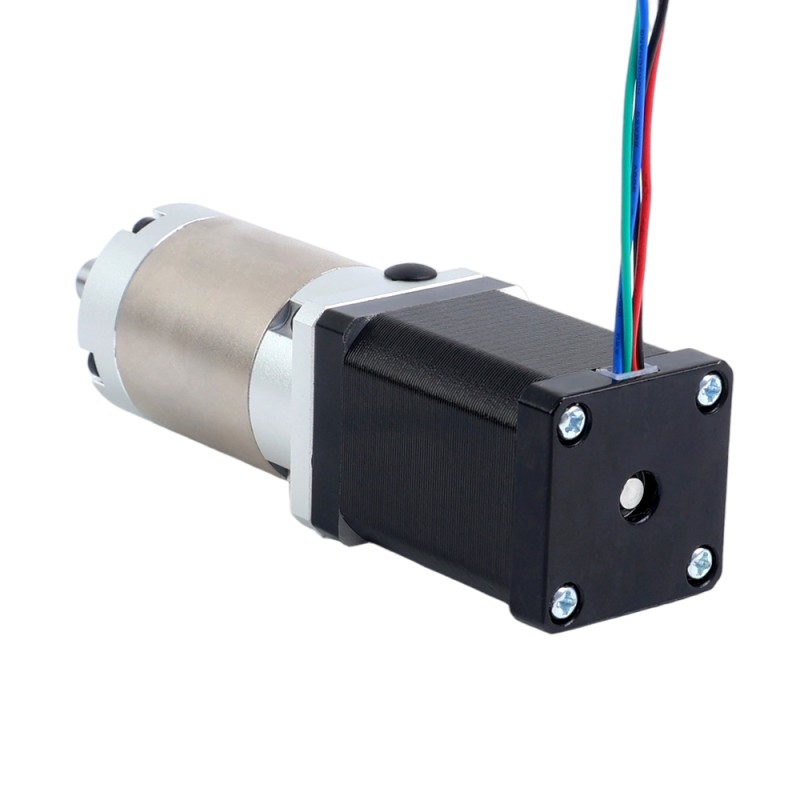

Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 100:1

Deze Nema 14 stappenmotor biedt een houdkoppel van 0.40Nm(56.64oz.in) en is uitgerust met een hoogprecisie EG-serie versnellingsbak met een overbrengingsverhouding van 100:1. In vergelijking met motoren met PG-serie versnellingsbakken is de precisie en nauwkeurigheid van deze motor met EG-versnellingsbak aanzienlijk verbeterd, met een maximale speling van slechts 25arcmin.
Dankzij zijn uitstekende precisie en betrouwbaarheid leveren motoren met EG-versnellingsbakken uitmuntende prestaties, waardoor ze de ideale keuze zijn voor toepassingen waarbij nauwkeurigheid, duurzaamheid en prijs-kwaliteitverhouding cruciaal zijn.

Elektrische Specificaties

• Artikelnummer: 14HS20-1504S-EGS100
• Motortype: Bipolaire stappenmotor
• Houdkoppel zonder versnellingsbak: 0.40Nm(56.64oz.in)
• Nominale stroom/fase: 1.50A
• Faseweerstand: 2.80ohms±10%
• Inductance: 4.80mH±20%(1KHz)
• Isolatieklasse: B 130°C[266°F]

Versnellingsbak Specificaties

• Type versnellingsbak: Spur versnellingsbak
• Tandwielmateriaal: Gelegeerd staal
• Overbrengingsverhouding: 100:1
• Efficiëntie: 90%
• Speling bij nullast: <=25arcmin
• Maximaal toelaatbaar koppel: 9.00Nm(1274.50oz.in)
• Momentaan toelaatbaar koppel: 18.00Nm(2549.01oz.in)

Fysieke Specificaties

• Maat van het frame: 35 x 35mm
• Motorlengte: 52mm
• Versnellingsbaklengte: 59mm
• Type uitgaande as: Spiebaan
• Diameter uitgaande as: Φ8mm
• Lengte uitgaande as: 20mm

Aansluiting
