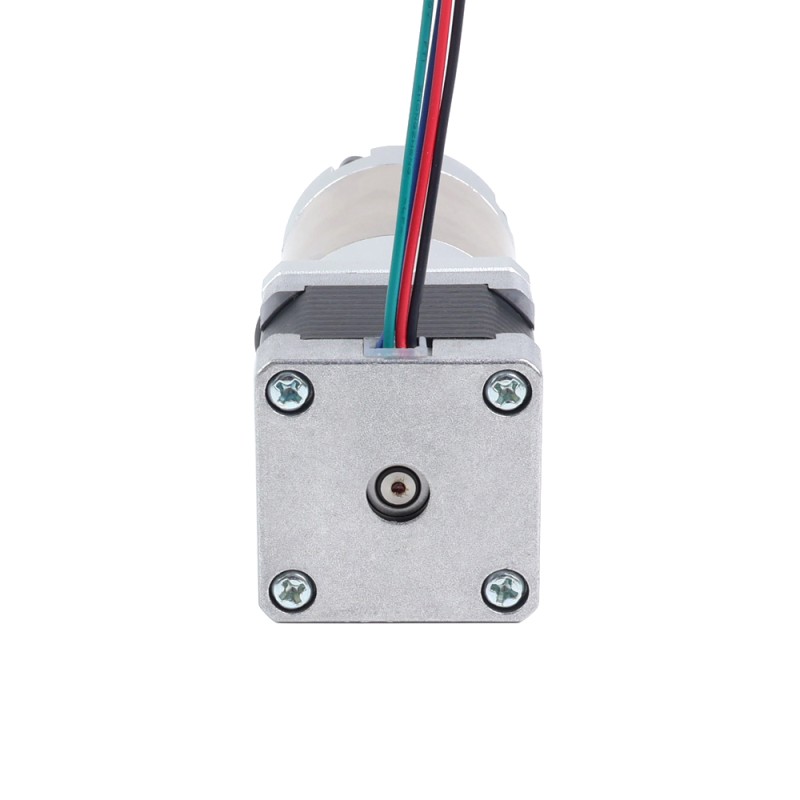

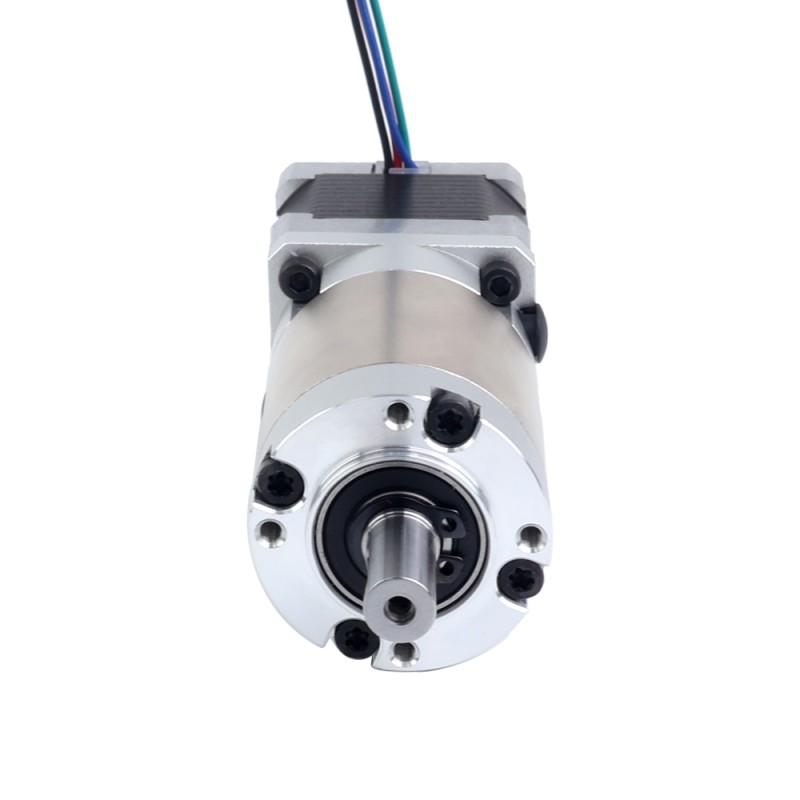

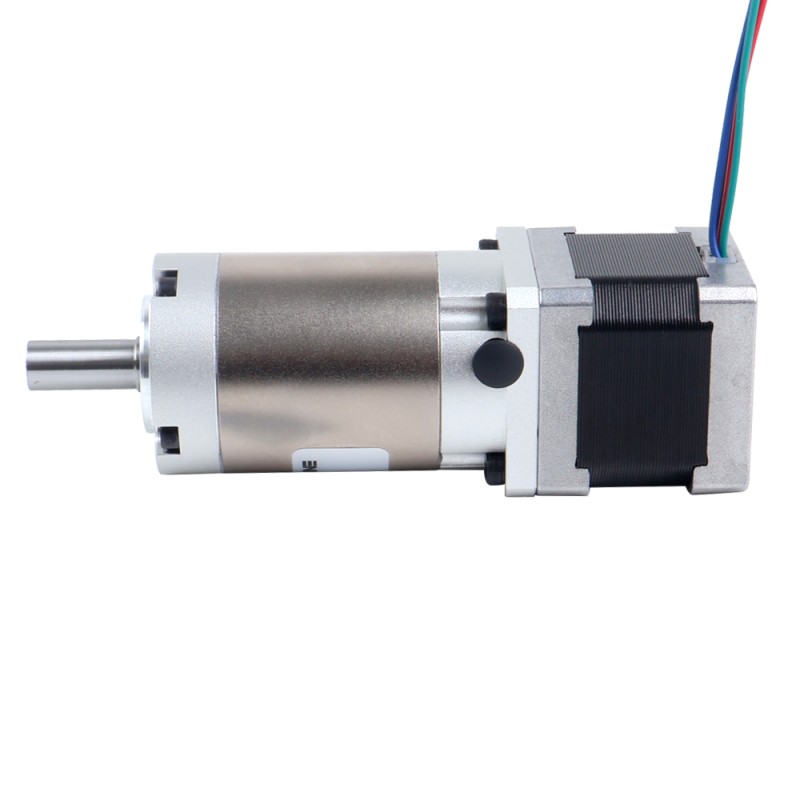

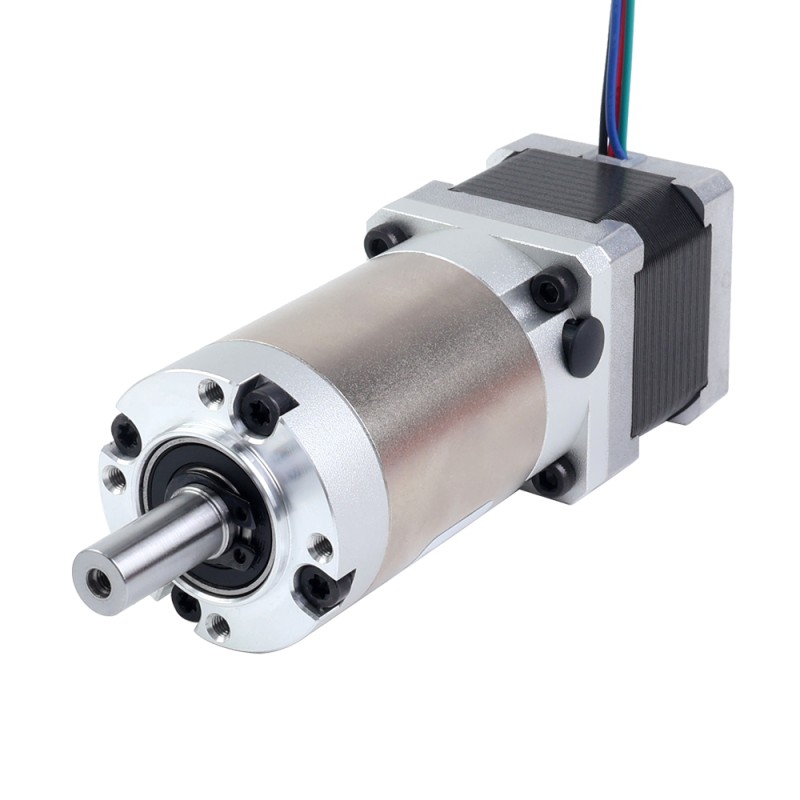

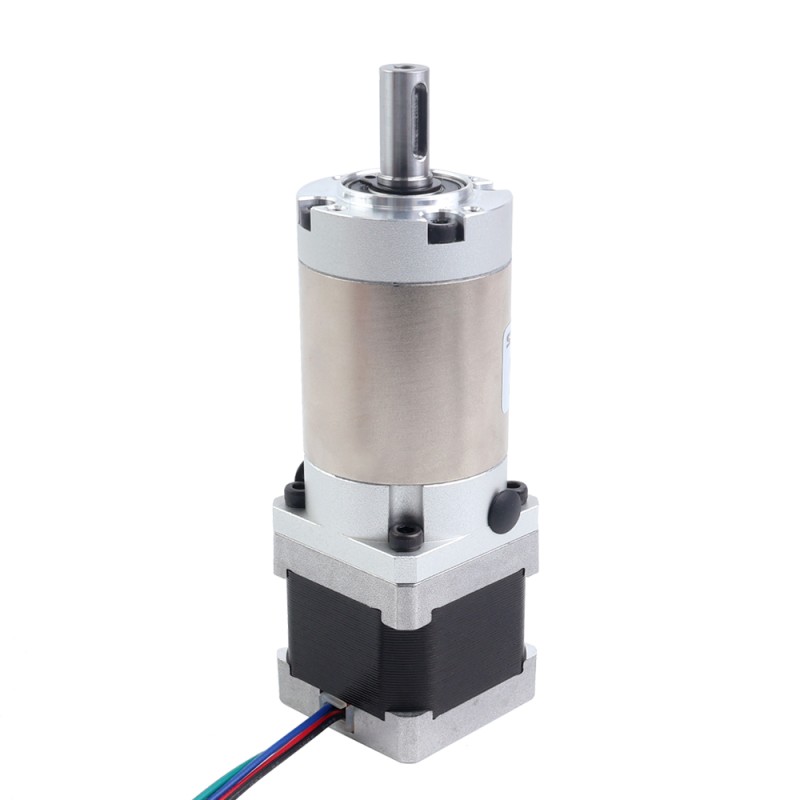

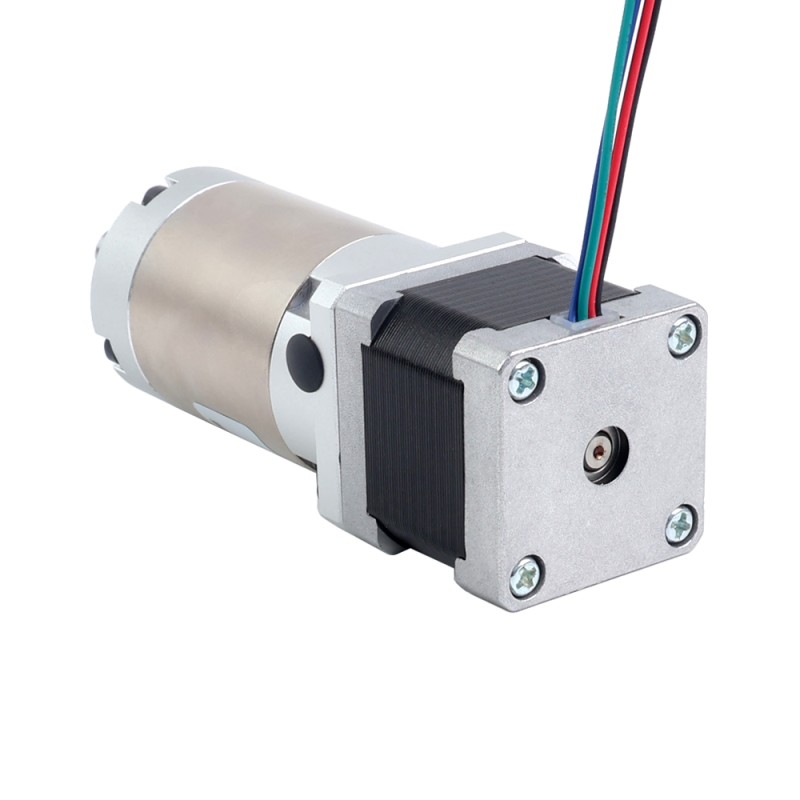

Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 100:1

Deze Nema 14 stappenmotor heeft een houdkoppel van 0,18Nm(25,49oz.in) en is uitgerust met een hoogprecisie EG-reeks versnellingsbak met een overbrengingsverhouding van 100:1. Vergeleken met motoren uitgerust met PG-reeks versnellingsbakken, toont deze motor met de EG-reeks versnellingsbak een aanzienlijk verbeterde precisie en nauwkeurigheid, met een maximale speling van slechts 25arcmin.
Met zijn uitzonderlijke precisie, betrouwbaarheid en prestaties maakt de EG-reeks versnellingsbak deze motor de ideale keuze voor toepassingen waar nauwkeurigheid, duurzaamheid en waarde van het grootste belang zijn.

Elektrische Specificaties

• Artikelnummer: 14HS13-1004S-EGS100
• Motortype: Bipolaire stappenmotor
• Houdkoppel zonder versnellingsbak: 0,18Nm(25,49oz.in)
• Nominale stroom/fase: 1,00A
• Faseweerstand: 4,20ohms±10%
• Inductantie: 6,00mH±20%(1KHz)
• Isolatieklasse: B 130°C[266°F]

Specificaties Versnellingsbak

• Type versnellingsbak: Spur versnellingsbak
• Tandwielmateriaal: Gelegeerd staal
• Overbrengingsverhouding: 100:1
• Efficiëntie: 90%
• Speling bij nullast:<=25arcmin
• Maximaal toelaatbaar koppel: 9,00Nm(1274,50oz.in)
• Momentaan toelaatbaar koppel: 18,00Nm(2549,01oz.in)

Fysieke Specificaties

• Maat van het frame: 35 x 35mm
• Motorlengte: 34mm
• Versnellingsbaklengte: 59mm
• Type uitgaande as: Spiebaan
• Diameter uitgaande as: Φ8mm
• Lengte uitgaande as: 20mm

Aansluiting
