Name: NEMA 14 Captive Acme Lineaire Stappenmotor 1.5A 47mm Stapel Schroefdraad 6.35mm (0.25")
Brand: STEPPERONLINE
SKU: 14C19S1504RF5-051RS
Price: 55.90 EUR
Availability: InStock

NEMA 14 Captive Acme Lineaire Stappenmotor 1.5A 47mm Stack Screw Lead 6.35mm (0.25) Reis 50.8mm

14C19S1504RF5-051RS

Loodlengte(mm)500

Nominale stroom(A)1.5

Fase Weerstand(ohms)1.5

Inductantie(mH)2

Vraag

Downloads

14C19S1504RF5-051RS_Full_Datasheet.pdfPDF · 146.96KB 14C19S1504RF5-051RS.STEPSTEP · 772.49KBLog in om te downloaden

Dezelfde serie

Model	Loodlengte(mm)	Nominale stroom(A)	Fase Weerstand(ohms)	Inductantie(mH)	Prijs	Voorraad
11C18S1004GD5-013RS	300	1.0	3.7	3.7	€55,90	Op voorraad
11C18S1004GD5-025RS	300	1.0	3.7	3.7	€55,90	Op voorraad
11C18S1004HD5-051RS	300	1.0	3.7	3.7	€55,90	Op voorraad
14C19S1504GF5-013RS	500	1.5	1.5	2	€55,90	Op voorraad
14C19S1504GF5-025RS	500	1.5	1.5	2	€55,90	Op voorraad
14C19S1504RF5-051RS	500	1.5	1.5	2	€55,90	Op voorraad
17C19S2504GF5-013RS	500	2.5	0.78	1.5	€55,90	Op voorraad
17C19S2504GF5-025RS	500	2.5	0.78	1.5	€55,90	Op voorraad
17C19S2504RF5-051RS	500	2.5	0.78	1.5	€55,90	Op voorraad
23C30S4004GG5-032RS	500	4.0	0.9	4.3	€74,54	Op voorraad
23C30S4004HG5-064RS	500	4.0	0.9	4.3	€74,54	Op voorraad
8C15S0504AC5-019RS	300	0.5	12	4.5	€55,90	Op voorraad
8C15S0504AC5-038RS	300	0.5	12	4.5	€55,90	Op voorraad

NEMA 14 Captive Acme Lineaire Stappenmotor 1.5A 47mm Stapel Schroefdraad 6.35mm (0.25")

Dit model is een Nema 14 Captive ACME schroef lineaire stappenmotor met een 47mm lichaam lengte, 1,8... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€55,90

5 + €54,22

10 + €52,64

50 + €51,15

100 + €49,74

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

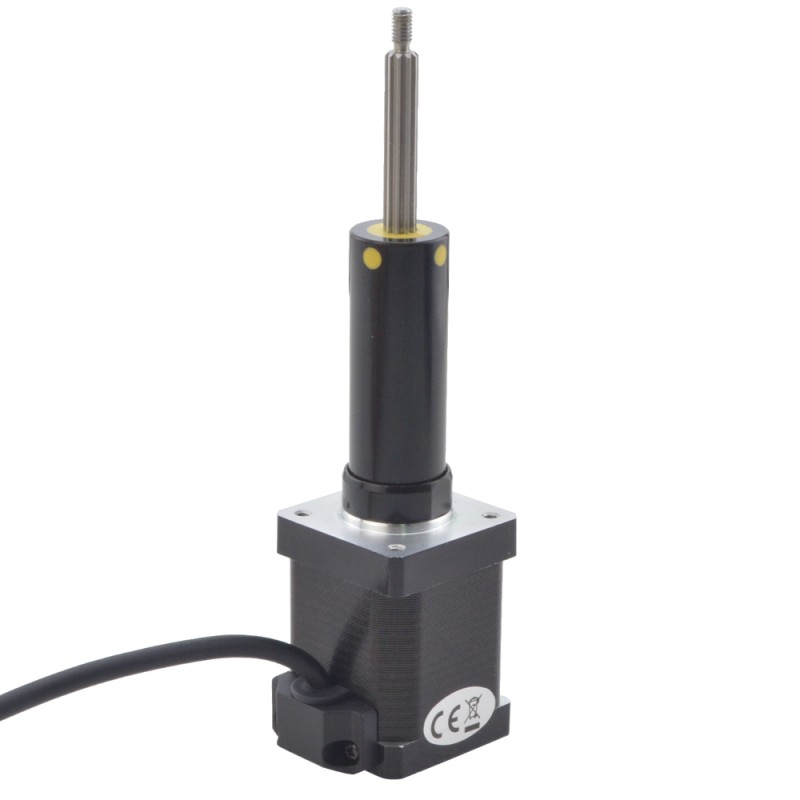

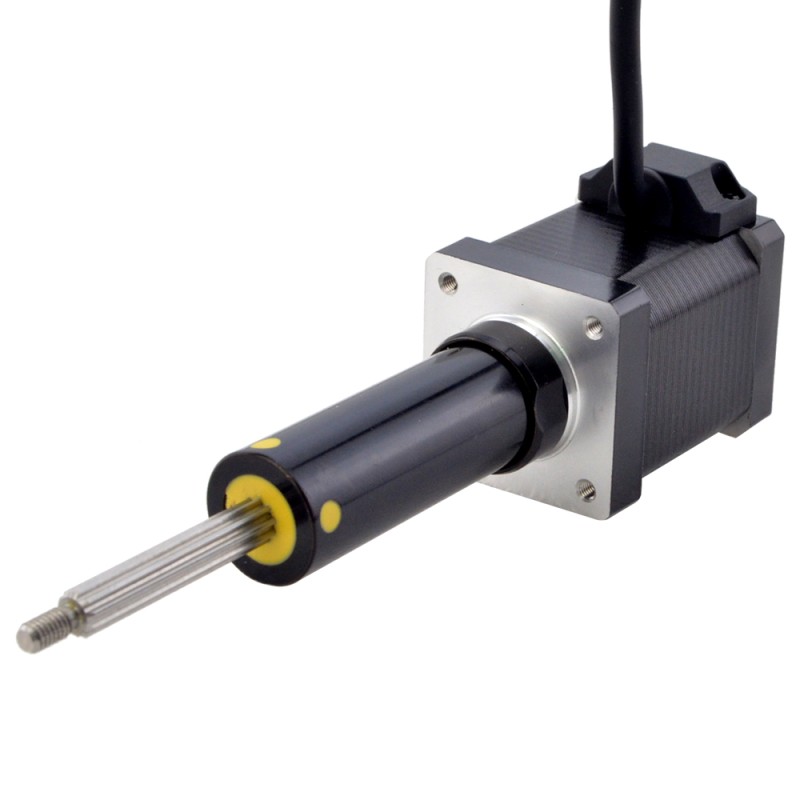

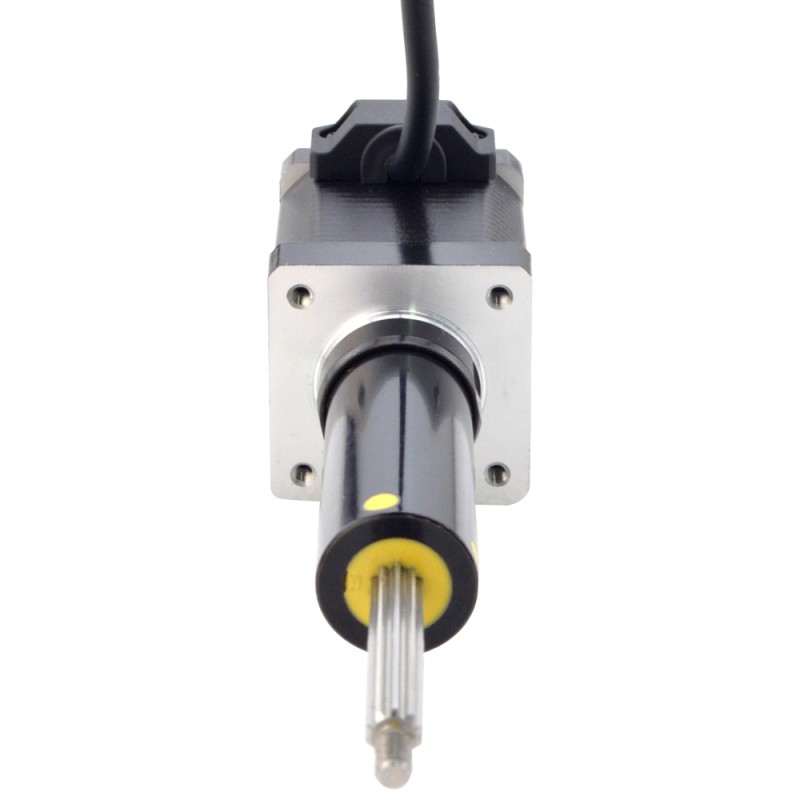

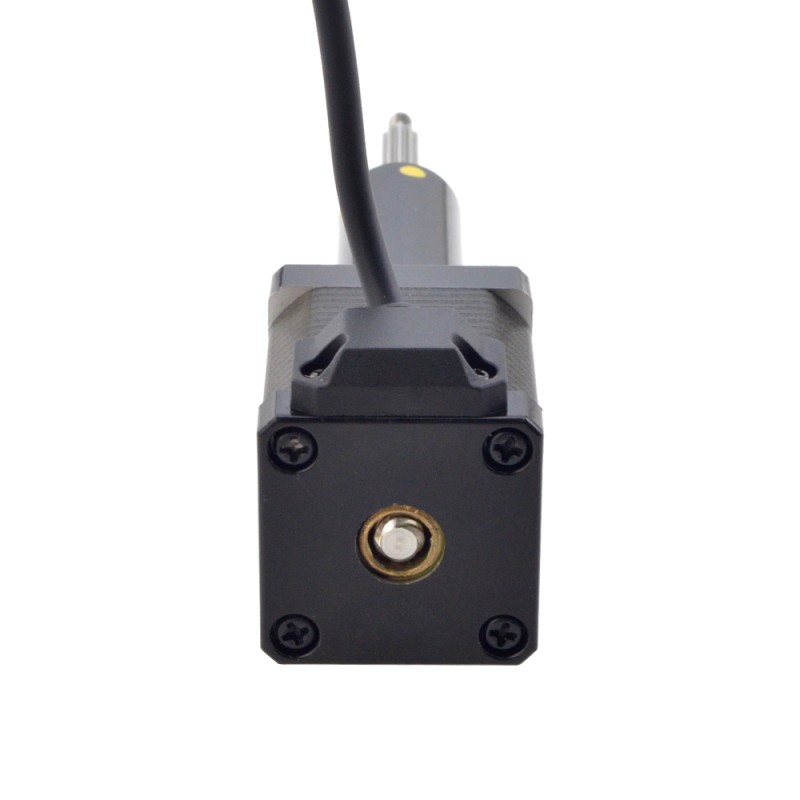

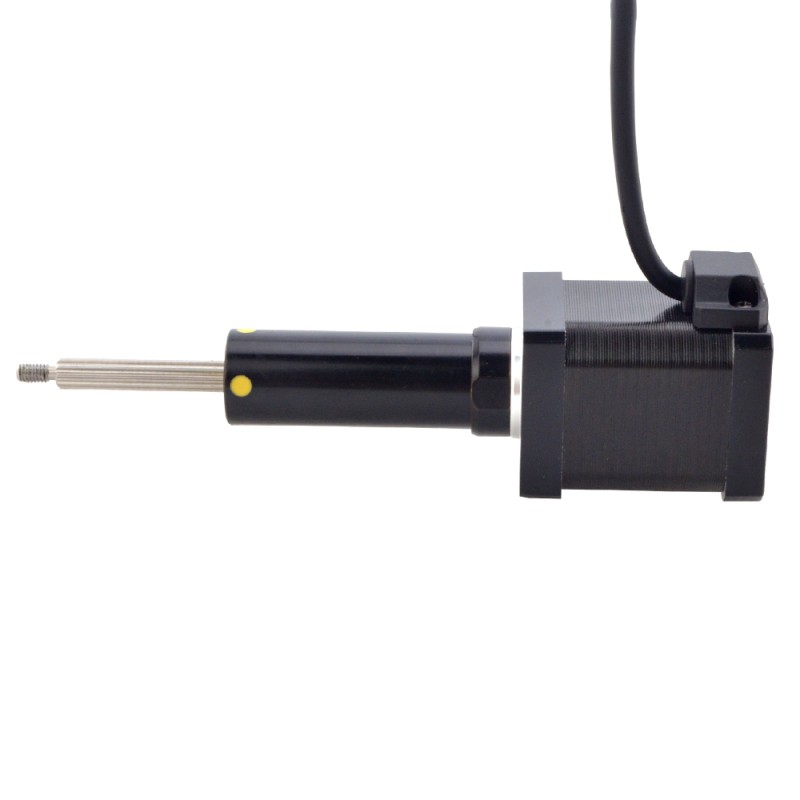

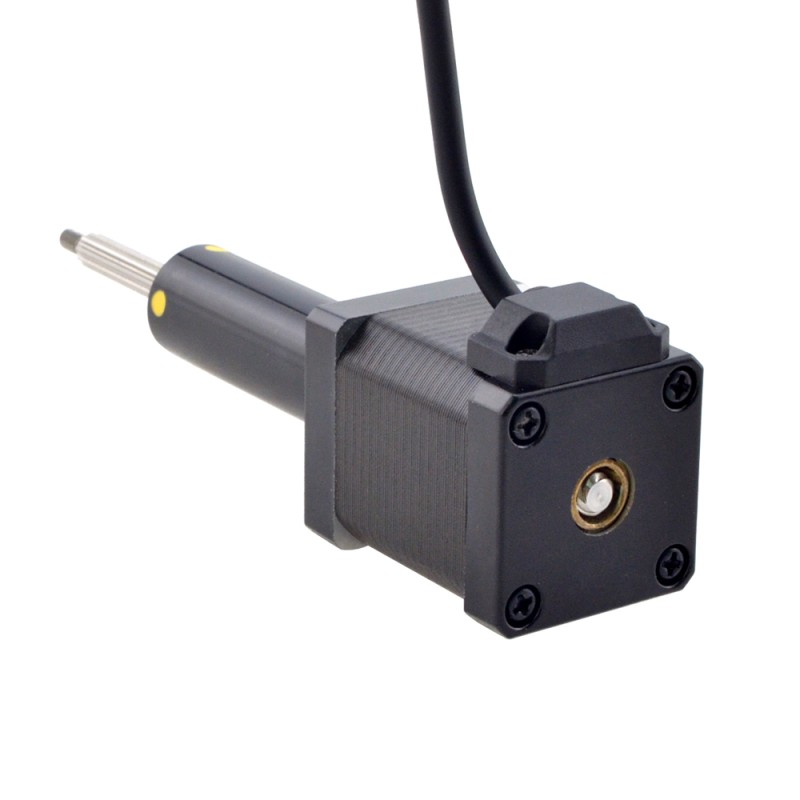

Dit model is een Nema 14 Captive ACME schroef lineaire stappenmotor met een 47mm lichaam lengte, 1,8 graden stap hoek en 1,5A nominale stroom. Het is geïntegreerd met een 6,35 mm (0,25") diameter, 50,8 mm (2") slaglengte, de lineaire verplaatsing is 6,35mm (0,25") per omwenteling. Hij heeft de kenmerken van hoge prestaties, lange levensduur, laag geluidsniveau en hoog rendement.

Elektrische specificatie

Artikelnummer fabrikant: 14C19S1504RF5-051RS
Motortype: Captive
Staphoek: 1.8°
Houdkoppel: 0.2Nm (28.328oz.in)
Nominale stroom/fase: 1.5A
Faseweerstand: 1,5ohms
Inductantie: 2mH±20% (1KHz)

Fysieke specificatie

Framemaat: 35 x 35mm
Lichaamslengte: 47mm
Slaglengte: 50.8mm (2")
De Diameter van de loodschroef: Φ6.35mm (0.25")
Lood/Step: 0.03175mm (0.00125 ")
Loodreis/Revolutie: 6.35mm (0.25")
Aantal afleidingen: 4
Kabellengte: 500mm

Aansluiting

A+	A-	B+	B-
Rood	Rood/Wit	Groen	Groen/Wit

Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	1.5
Heeft koppel-/stuwkrachtcurve?	Ja
Inductantie(mH)	2
Nominale stroom(A)	1.5
Stap Hoek(deg.)	1.8
Fysieke specificatie
Aantal kabels	4
De Diameter van de loodschroef(mm)	6.35
De Reis van de lood/stap(mm)	0.03175
De Reis/de Omwenteling van de lood(mm)	6.35
Framemaat(mm)	Nema 14 (35 x 35)
IP-classificatie	40
Lichaamslengte(mm)	47
Loodlengte(mm)	500
Slaglengte(mm/ft)	50.8/0.167
Type lineaire motor	Captive
