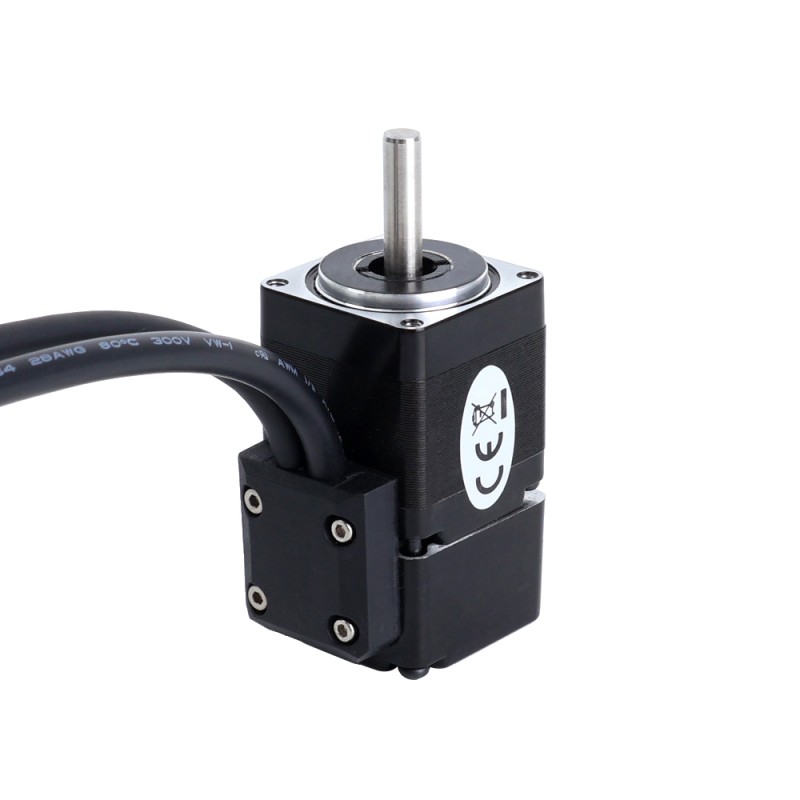

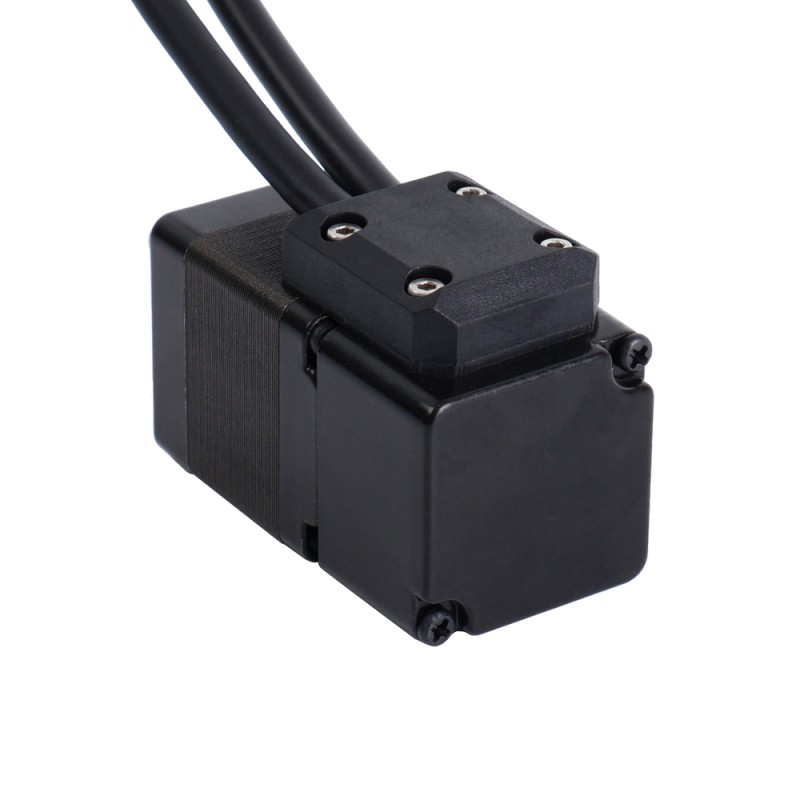

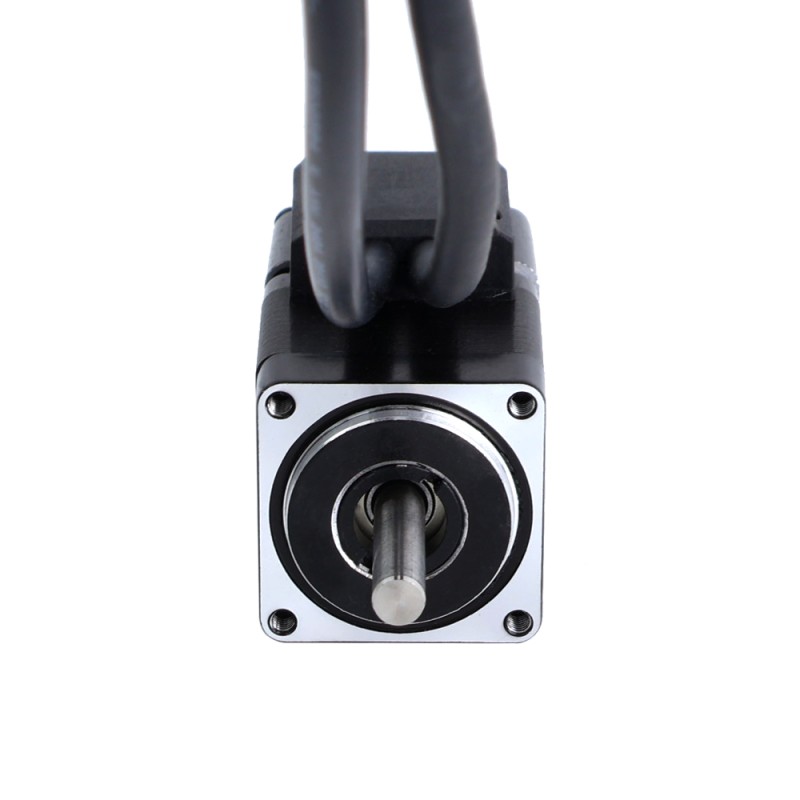

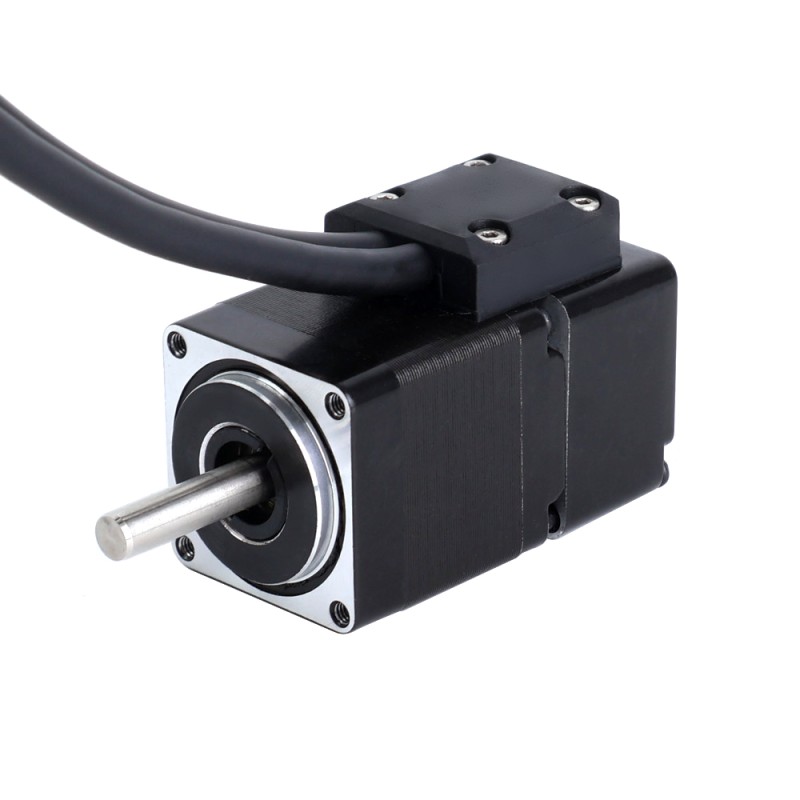

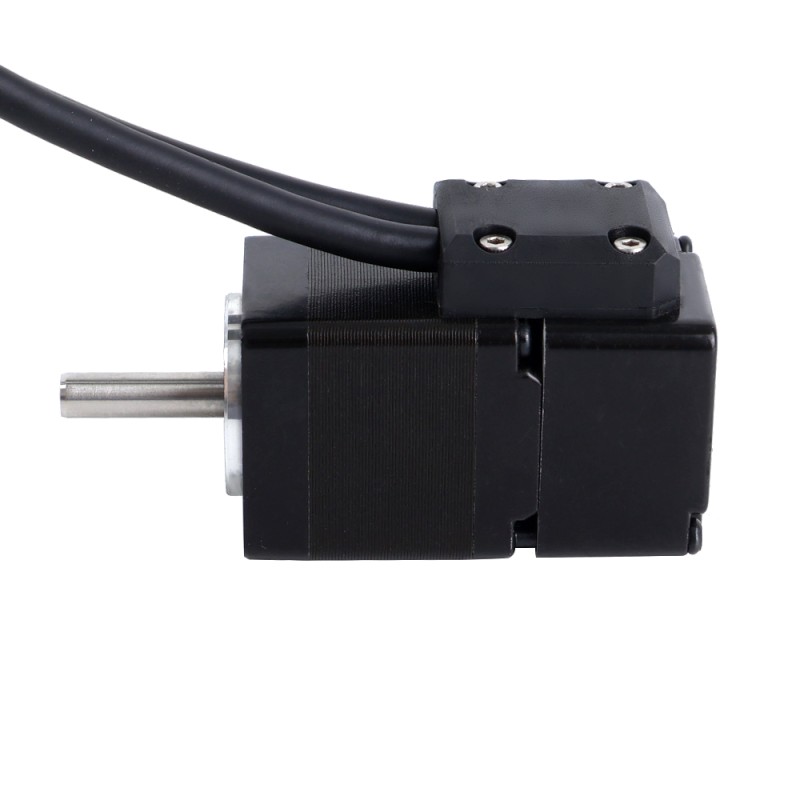

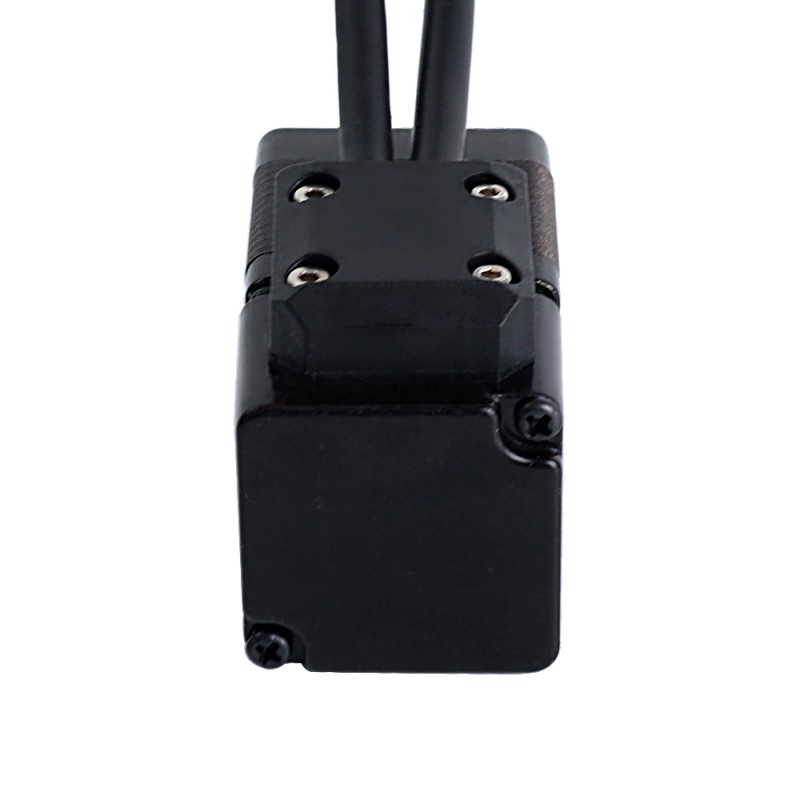

Name: Nema 11 Gesloten Lus Stappenmotor 0.06Nm (8.5oz.in) Encoder 1000PPR (4000CPR)
Brand: STEPPERONLINE
SKU: 11HS12-1004D-E1000
Price: 45.25 EUR
Availability: InStock

Nema 11 Gesloten Lus Stappenmotor 0.06Nm (8.5oz.in) Encoder 1000PPR (4000CPR)

11HS12-1004D-E1000

Schachtlengte(mm)20

Resolutie encoder1000PPR

Uitgangssignaalkanalen3

Vasthoudkoppel(Ncm)6

Vraag

Downloads

11HS12-1004D-E1000_Full_DatasheetPDF · 169.47KB

Dezelfde serie

Model	Schachtlengte(mm)	Resolutie encoder	Uitgangssignaalkanalen	Vasthoudkoppel(Ncm)	Prijs	Voorraad
11HS12-0674D-E22-300	20	300PPR	2	7	€36,80	Op voorraad
11HS12-1004D-E1000	20	1000PPR	3	6	€45,25	Op voorraad
11HS12-1004D-E1000-EGS	10	1000PPR	3	6	€45,25	Op voorraad
11HS18-0674D-E1000	20	1000PPR	3	10	€55,15	Op bestelling
11HS18-0674D-E1000-C1	20	1000PPR	3	10	€47,23	Op bestelling
11HS20-0674-ME1K	20	1000PPR	3	14	€30,84	Op voorraad
11HS20-0674D-E22-300	20	300PPR	2	12	€35,62	Op bestelling
11HS20-1004D-E1000	20	1000PPR	3	14	€48,08	Op voorraad
11HS20-1004D-E1000-EGS	10	1000PPR	3	14	€48,08	Op voorraad

Nema 11 Gesloten Lus Stappenmotor 0.06Nm (8.5oz.in) Encoder 1000PPR (4000CPR)

Dit is een Nema 11 stappenmotor met gesloten regelkring, uitgerust met een 1000ppr (4000cpr) increme... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€45,25

5 + €43,22

10 + €41,36

50 + €39,65

100 + €38,08

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€2,17)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een Nema 11 stappenmotor met gesloten regelkring, uitgerust met een 1000ppr (4000cpr) incrementele optische encoder, heeft een nominale stroom van 1,0A en een houdkoppel van 0,06Nm (8,5oz.in). Het biedt een verbeterde nauwkeurigheid, een hoger koppel, minder motorverwarming, een lager energieverbruik en een betere respons op externe factoren in vergelijking met stappenmotoren met open regelkring.

Elektrische specificatie

Onderdeelnummer fabrikant: 11HS12-1004D-E1000
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 0.06Nm (8.5oz.in)
Nominale stroom/fase: 1.0A
Fase Weerstand: 2.0ohms ± 10%
Inductantie: 1.5mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 28 x 28mm
Lichaamslengte: 50mm
Schacht Diameter: Φ 5 mm
Schacht Lengte: 20mm
Kabellengte: 300mm
Gewicht: 0.142kg

Encoderspecificatie

Type uitgangscircuit: Differentieel Type
Type encoder: Optische incrementele
Encoder Resolutie: 1000PPR (4000CPR)
Kanalen uitgangssignaal: 3 Kanalen
Voedingsspanning Min: 4.5V
Voedingsspanning max: 5,5V
Hoog niveau uitgangsspanning: 2.4V - Vcc
Laag niveau uitgangsspanning: ≤ 0.4V

Aansluiting

Speld	1	2	3	4
Motor	A+	A-	B+	B-
Kleur	Zwart	Groen	Rood	Blauw

Encoder	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Kleur	Wit	Rood	Zwart	Oranje	Grijs	Geel	Groen	Blauw

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	2
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel(oz.in)	8.5
Inductantie(mH)	1.5
Nominale stroom(A)	1.0
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	3
Vasthoudkoppel(Ncm)	6
Fysieke specificatie
Framemaat(mm)	Nema 11 (28 x 28)
Gewicht(g)	142
IP-classificatie	40
Lichaamslengte(mm)	50
Schacht Diameter(mm)	5
Schachtlengte(mm)	20
