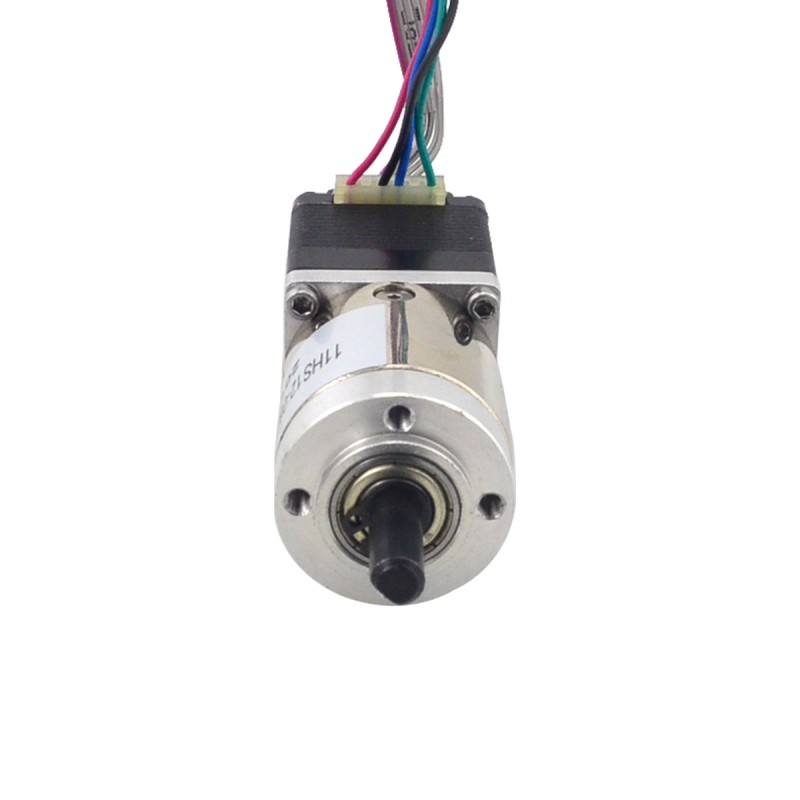

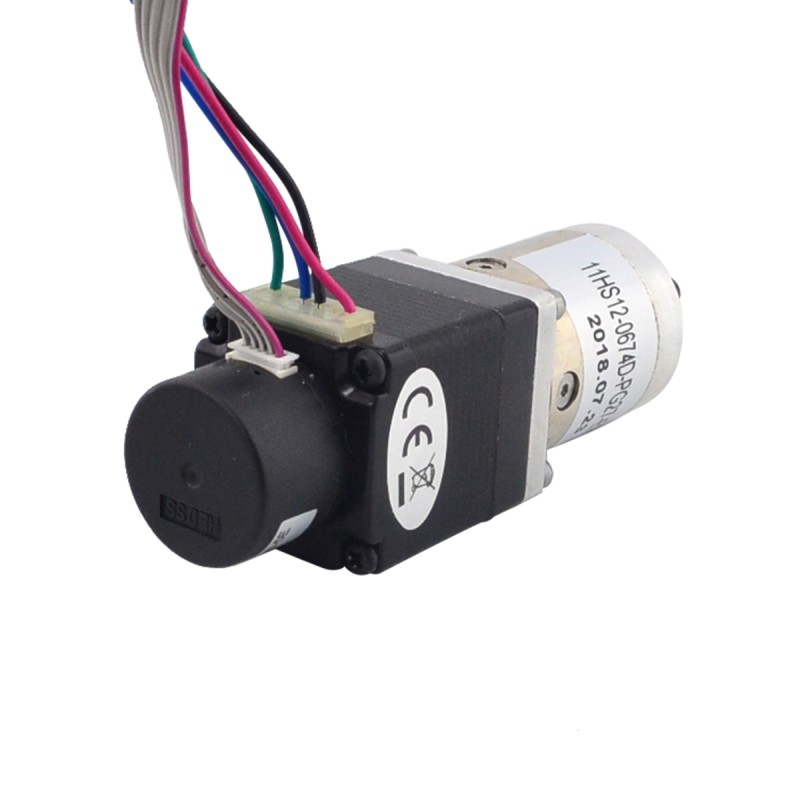

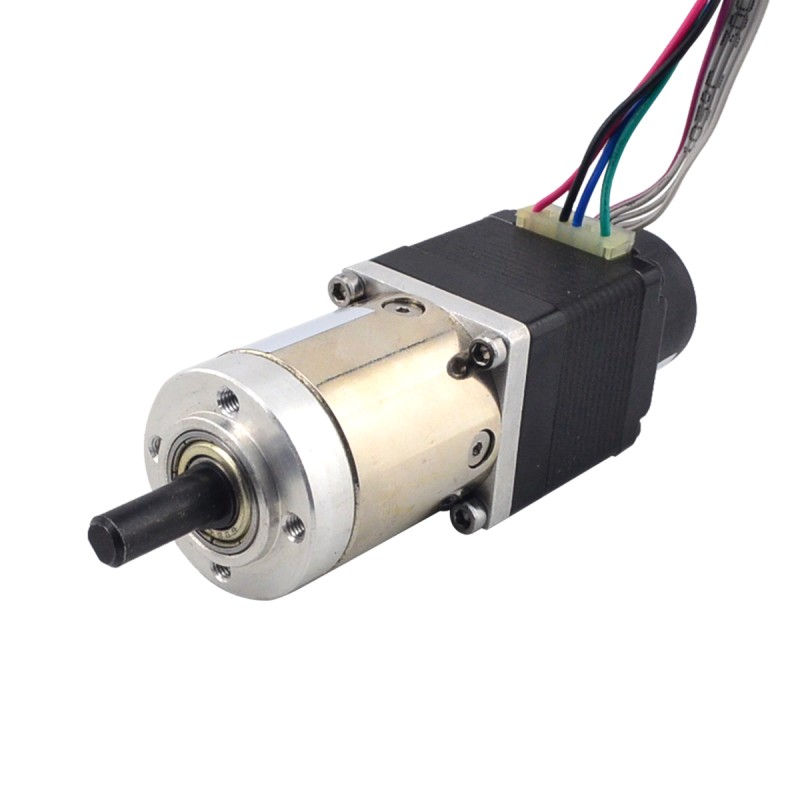

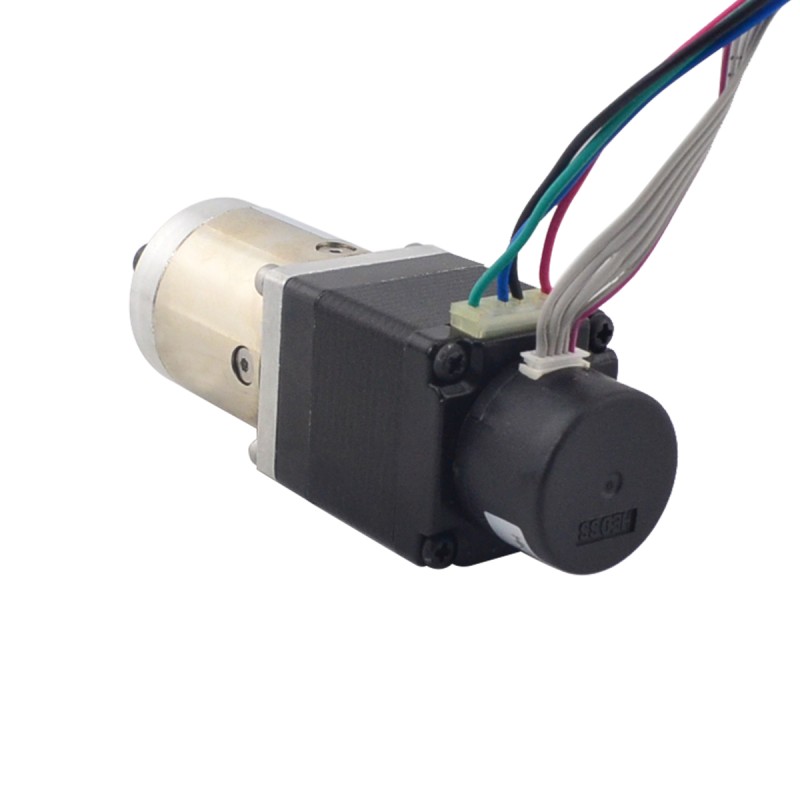

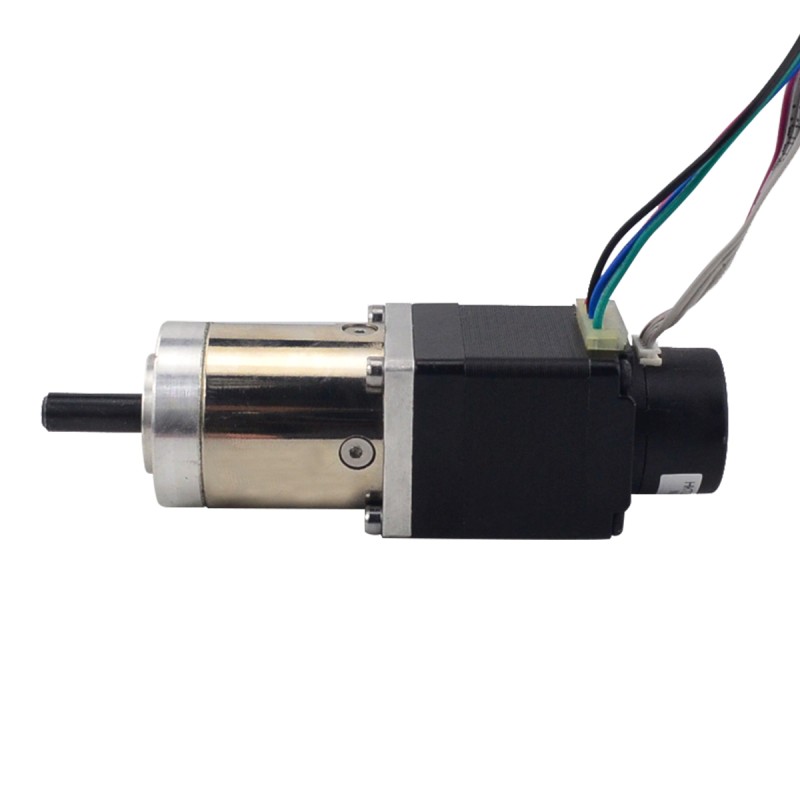

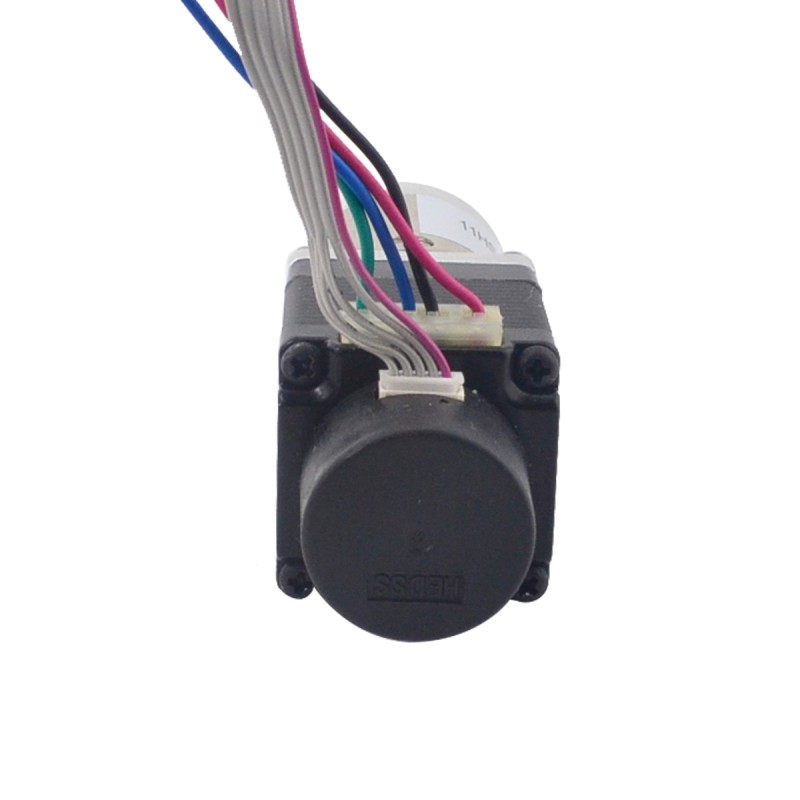

Name: Nema 11 Gesloten-lus Geared Stepper L=31mm Overbrengingsverhouding 27:1 Encoder 300PPR
Brand: STEPPERONLINE
SKU: 11HS12-0674D-PG27-E22-300
Price: 56.83 EUR
Availability: PreOrder
Rating: 5 (1 reviews)

Nema 11 Gesloten-lus Geared Stepper L=31mm Overbrengingsverhouding 27:1 Encoder 300PPR

Voorbestellen

11HS12-0674D-PG27-E22-300

Schacht Diameter(mm)6

Resolutie encoder300PPR

Uitgangssignaalkanalen2

Fase Weerstand(ohms)5.6

Vraag

Bestellen & nalevingVoor inkoop

Min. bestelling: 5

Downloads

11HS12-0674D-PG27-E22-300.STEPSTEP · 1.25MBLog in om te downloaden 11HS12-0674D-PG27-E22-300_Full_Datasheet.pdfPDF · 145.05KB

Dezelfde serie

Model	Schacht Diameter(mm)	Resolutie encoder	Uitgangssignaalkanalen	Fase Weerstand(ohms)	Prijs	Voorraad
11HS12-0674D-PG100-E22-300	6	300PPR	2	5.6	€56,83	Op voorraad
11HS12-0674D-PG27-E22-300	6	300PPR	2	5.6	€56,83	Op bestelling
11HS12-0674D-PG5-E22-300	6	300PPR	2	5.6	€56,83	Op voorraad
11HS20-0674D-EGS16-AR4	7	1000PPR	3	12	€97,05	Op voorraad
11HS20-0674D-PG100-E22-300	6	300PPR	2	12	€59,50	Op voorraad
11HS20-0674D-PG14-AR4	6	1000PPR	3	12	€51,04	Op bestelling
11HS20-0674D-PG14-AR4-USED	6	1000PPR	3	12	€25,53	Op voorraad
11HS20-0674D-PG14-E22-300	6	300PPR	2	12	€56,83	Op voorraad
11HS20-0674D-PG5-E22-300	6	300PPR	2	12	€58,97	Op voorraad
11HS20-0674D-PG51-E22-300	6	300PPR	2	12	€57,72	Op voorraad
11HS20-0674S-PG14-E300	6	300PPR	2	12	€56,54	Op bestelling

Nema 11 Gesloten-lus Geared Stepper L=31mm Overbrengingsverhouding 27:1 Encoder 300PPR

Motorspecificatie Onderdeelnummer fabrikant: 11HS12-0674D-PG27-E22-300 Motortype: Bipolaire Step... Lees meer

1 beoordeling(en) • Geef beoordeling

vanaf

€56,83

5 + €54,16

10 + €51,72

50 + €49,50

100 + €47,46

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Het minimum te bestellen aantal is 5

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Motorspecificatie

Onderdeelnummer fabrikant: 11HS12-0674D-PG27-E22-300
Motortype: Bipolaire Stepper
Staphoek zonder tandwielkast: 1.8deg
Koppel zonder Tandwielkast: 0.07Nm (9.91oz.in)
Nominale stroom/fase: 0.67A
Fase weerstand: 5,60 ohm
Spanning: 3.75V
Inductantie: 4,00mH±20% (1KHz)
Isolatieklasse: B 130°C[266°F]
Aantal draden: 4
Loodlengte: 500mm

Tandwielkast Specificaties

Type Tandwielkast: Planetaire
Lengte tandwielkast: 42,7mm
Overbrengingsverhouding: 26,85:1
Rendement: 80%
Schacht Diameter: Φ6mm
Schachtlengte: 18mm
D-gesneden lengte: 12mm
Speling bij onbelast: <=3deg
Max.toelaatbaar koppel: 3Nm (424.83oz.in)
Moment toelaatbaar koppel: 5Nm (708.06oz.in)
Maximale axiale belasting: 5N
Maximale radiale belasting: 25N

Encoderspecificatie

Type encoder: Optische incrementele
Voedingsspanning : 5VDC
Uitgangsstroom ≤20mA
Resolutie: 300PPR
Uitgangssignaal: 2 Kanalen
Schacht Diameter: Φ 4mm
Uitgangsfrequentie: ≤30KHz
Output Laag Voltage: ≤0.3VDC
Hoogspanning uitgang: ≥3.4VDC

Verbinding

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Encoder	0V	N.C	Ch B	+5V	Ch A

Soort product
Soort product	Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms)	5.6
Inductantie(mH)	4
Nominale stroom(A)	0.67
Resolutie encoder	300PPR
Stappenmotor met	Encoder/tandwielkast
Type encoder	Optisch incrementeel
Type uitgangscircuit	Push-Pull (enkelzijdig)
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	7
Fysieke specificatie
Framemaat(mm)	Nema 11 (28 x 28)
IP-classificatie	40
Lichaamslengte(mm)	88.7
Overbrengingsverhouding(xx:1)	27
Schacht Diameter(mm)	6
Schachtlengte(mm)	18
Type uitgaande as	D
Type versnellingsbak	PG-serie planetaire tandwielkast
