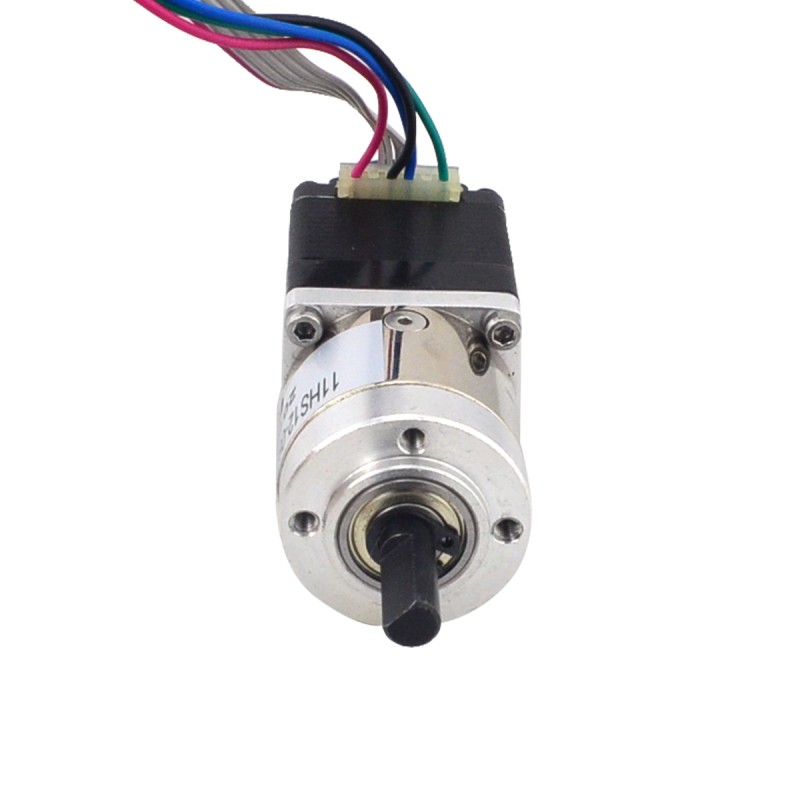

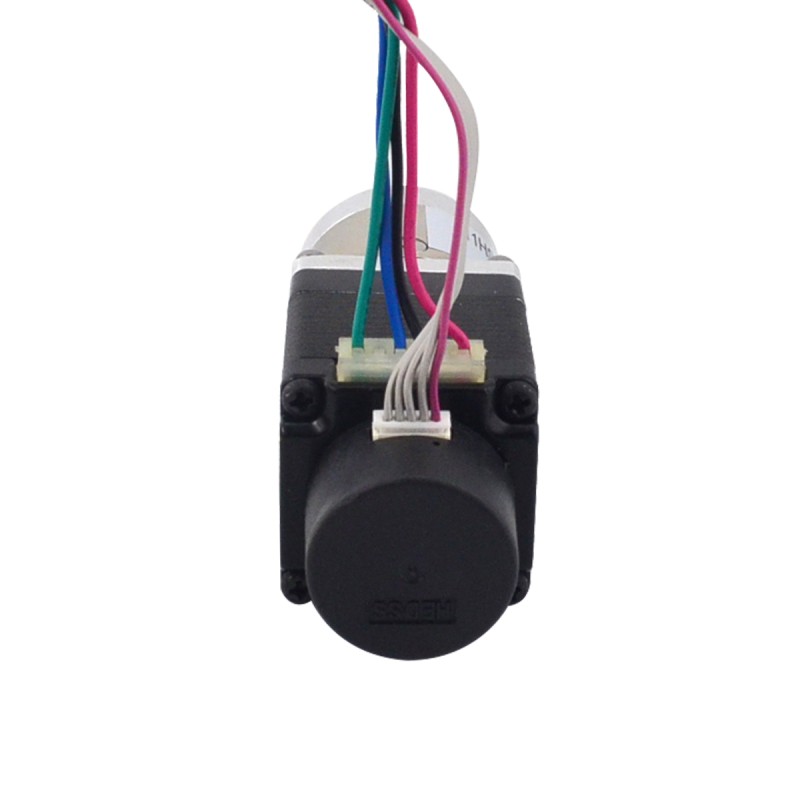

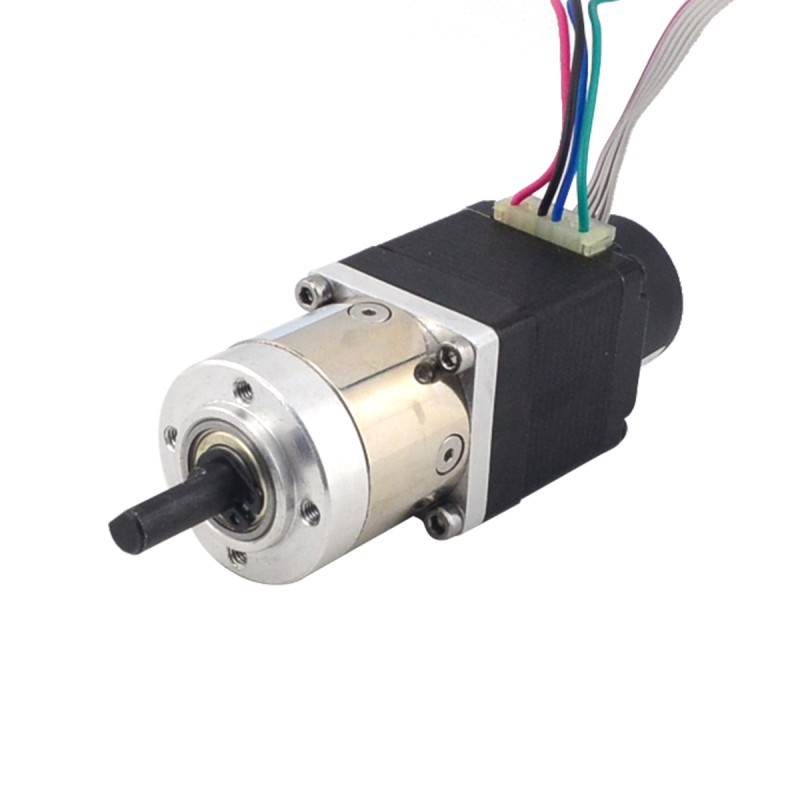

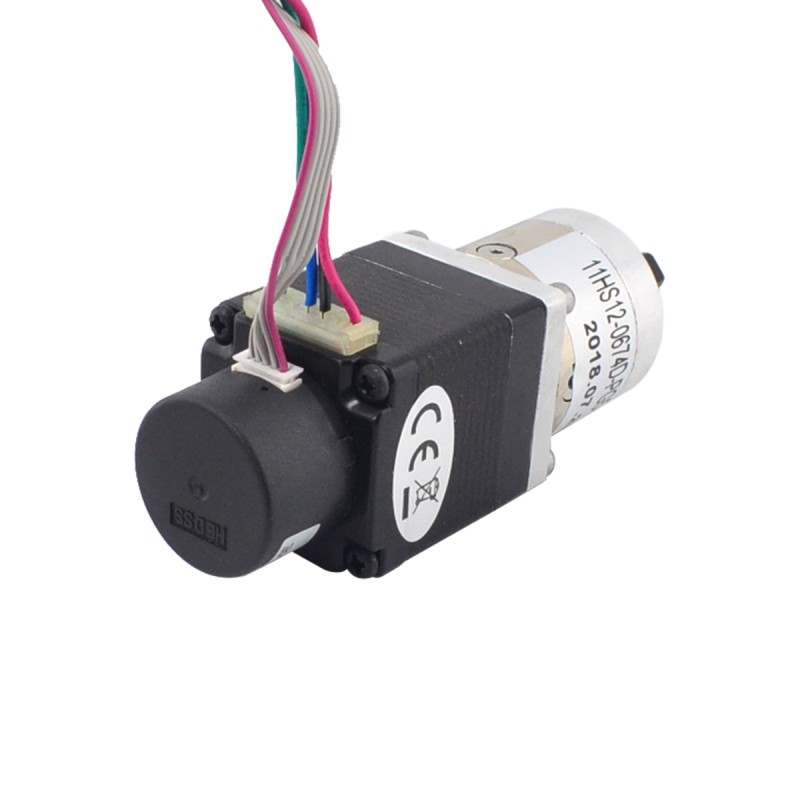

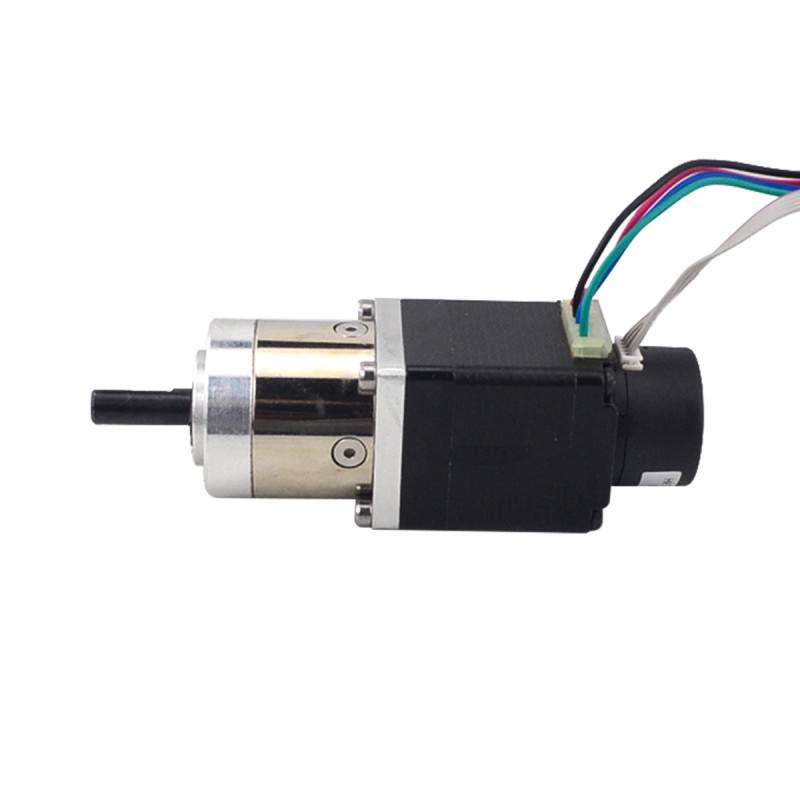

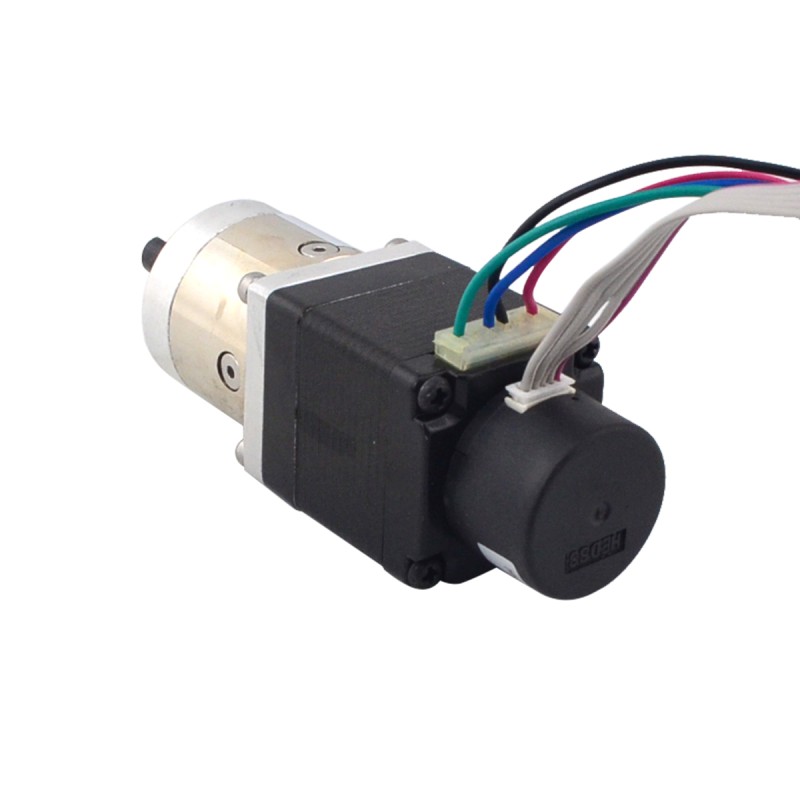

Name: Nema 11 Gesloten-lus Geared Stepper L=31mm Gear Raio 5:1 Encoder 300PPR
Brand: STEPPERONLINE
SKU: 11HS12-0674D-PG5-E22-300
Price: 56.83 EUR
Availability: InStock

Nema 11 Gesloten-lus Geared Stepper L=31mm Gear Raio 5:1 Encoder 300PPR

11HS12-0674D-PG5-E22-300

Schacht Diameter(mm)6

Resolutie encoder300PPR

Uitgangssignaalkanalen2

Fase Weerstand(ohms)5.6

Vraag

Downloads

11HS12-0674D-PG5-E22-300.STEPSTEP · 1.25MBLog in om te downloaden 11HS12-0674D-PG5-E22-300_Full_Datasheet.pdfPDF · 172.57KB

Dezelfde serie

Model	Schacht Diameter(mm)	Resolutie encoder	Uitgangssignaalkanalen	Fase Weerstand(ohms)	Prijs	Voorraad
11HS12-0674D-PG100-E22-300	6	300PPR	2	5.6	€56,83	Op voorraad
11HS12-0674D-PG27-E22-300	6	300PPR	2	5.6	€56,83	Op bestelling
11HS12-0674D-PG5-E22-300	6	300PPR	2	5.6	€56,83	Op voorraad
11HS20-0674D-EGS16-AR4	7	1000PPR	3	12	€97,05	Op voorraad
11HS20-0674D-PG100-E22-300	6	300PPR	2	12	€59,50	Op voorraad
11HS20-0674D-PG14-AR4	6	1000PPR	3	12	€51,04	Op bestelling
11HS20-0674D-PG14-AR4-USED	6	1000PPR	3	12	€25,53	Op voorraad
11HS20-0674D-PG14-E22-300	6	300PPR	2	12	€56,83	Op voorraad
11HS20-0674D-PG5-E22-300	6	300PPR	2	12	€58,97	Op voorraad
11HS20-0674D-PG51-E22-300	6	300PPR	2	12	€57,72	Op voorraad
11HS20-0674S-PG14-E300	6	300PPR	2	12	€56,54	Op bestelling

Nema 11 Gesloten-lus Geared Stepper L=31mm Gear Raio 5:1 Encoder 300PPR

Motorspecificatie Onderdeelnummer fabrikant: 11HS12-0674D-PG5-E22-300 Motortype: Bipolaire Stepp... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€56,83

5 + €54,16

10 + €51,72

50 + €49,50

100 + €47,46

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Motorspecificatie

Onderdeelnummer fabrikant: 11HS12-0674D-PG5-E22-300
Motortype: Bipolaire Stepper
Staphoek zonder tandwielkast: 1.8deg
Koppel zonder Tandwielkast: 0.07Nm (9.91oz.in)
Nominale stroom/fase: 0.67A
Fase weerstand: 5,60ohms
Spanning: 3.75V
Inductantie: 4,00mH±20% (1KHz)
Isolatieklasse: B 130°C[266°F]
Aantal draden: 4
Loodlengte: 500mm

Tandwielkast Specificaties

Type Tandwielkast: Planetaire
Lengte Tandwielkast: 29.2mm
Overbrengingsverhouding: 5.18:1
Rendement: 90%
Schacht Diameter: Φ6mm
Aslengte: 18mm
D-gesneden lengte: 12mm
Speling bij onbelast: <=3deg
Max.toelaatbaar koppel: 3Nm (424.83oz.in)
Moment toelaatbaar koppel: 5Nm (708.06oz.in)
Maximale axiale belasting: 5N
Maximale radiale belasting: 25N

Encoderspecificatie

Type encoder: Optische incrementele
Voedingsspanning : 5VDC
Uitgangsstroom ≤20mA
Resolutie: 300ppr
Uitgangssignaal: 2 Kanalen
Schacht Diameter: Φ 4mm
Uitgangsfrequentie: ≤30KHz
Output Laag Voltage: ≤0.3VDC
Hoogspanning uitgang: ≥3.4VDC

Verbinding

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Encoder	0V	N.C	Ch B	+5V	Ch A

Soort product
Soort product	Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms)	5.6
Inductantie(mH)	4
Nominale stroom(A)	0.67
Resolutie encoder	300PPR
Stappenmotor met	Encoder/tandwielkast
Type encoder	Optisch incrementeel
Type uitgangscircuit	Push-Pull (enkelzijdig)
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	7
Fysieke specificatie
Framemaat(mm)	Nema 11 (28 x 28)
IP-classificatie	40
Lichaamslengte(mm)	75.2
Overbrengingsverhouding(xx:1)	5
Schacht Diameter(mm)	6
Schachtlengte(mm)	18
Type uitgaande as	D
Type versnellingsbak	PG-serie planetaire tandwielkast
