Name: NEMA 11 Captive Acme Lineaire Stappenmotor 1.0A 46mm Stapel Schroefdraad 2,54mm (0,1")
Brand: STEPPERONLINE
SKU: 11C18S1004GD5-013RS
Price: 55.90 EUR
Availability: InStock

NEMA 11 Captive Acme Lineaire Stappenmotor 1.0A 46mm Stack Screw Lead 2,54mm (0,1) Reis 12,7mm

11C18S1004GD5-013RS

Loodlengte(mm)300

Nominale stroom(A)1.0

Fase Weerstand(ohms)3.7

Inductantie(mH)3.7

Vraag

Downloads

11C18S1004GD5-013RS_Full_Datasheet.pdfPDF · 143.59KB 11C18S1004GD5-013RS.STEPSTEP · 1.69MBLog in om te downloaden

Dezelfde serie

Model	Loodlengte(mm)	Nominale stroom(A)	Fase Weerstand(ohms)	Inductantie(mH)	Prijs	Voorraad
11C18S1004GD5-013RS	300	1.0	3.7	3.7	€55,90	Op voorraad
11C18S1004GD5-025RS	300	1.0	3.7	3.7	€55,90	Op voorraad
11C18S1004HD5-051RS	300	1.0	3.7	3.7	€55,90	Op voorraad
14C19S1504GF5-013RS	500	1.5	1.5	2	€55,90	Op voorraad
14C19S1504GF5-025RS	500	1.5	1.5	2	€55,90	Op voorraad
14C19S1504RF5-051RS	500	1.5	1.5	2	€55,90	Op voorraad
17C19S2504GF5-013RS	500	2.5	0.78	1.5	€55,90	Op voorraad
17C19S2504GF5-025RS	500	2.5	0.78	1.5	€55,90	Op voorraad
17C19S2504RF5-051RS	500	2.5	0.78	1.5	€55,90	Op voorraad
23C30S4004GG5-032RS	500	4.0	0.9	4.3	€74,54	Op voorraad
23C30S4004HG5-064RS	500	4.0	0.9	4.3	€74,54	Op voorraad
8C15S0504AC5-019RS	300	0.5	12	4.5	€55,90	Op voorraad
8C15S0504AC5-038RS	300	0.5	12	4.5	€55,90	Op voorraad

NEMA 11 Captive Acme Lineaire Stappenmotor 1.0A 46mm Stapel Schroefdraad 2,54mm (0,1")

Dit model is een Nema 11 Captive ACME schroef lineaire stappenmotor met een 46mm lichaam lengte, 1,8... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€55,90

5 + €54,22

10 + €52,64

50 + €51,15

100 + €49,74

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

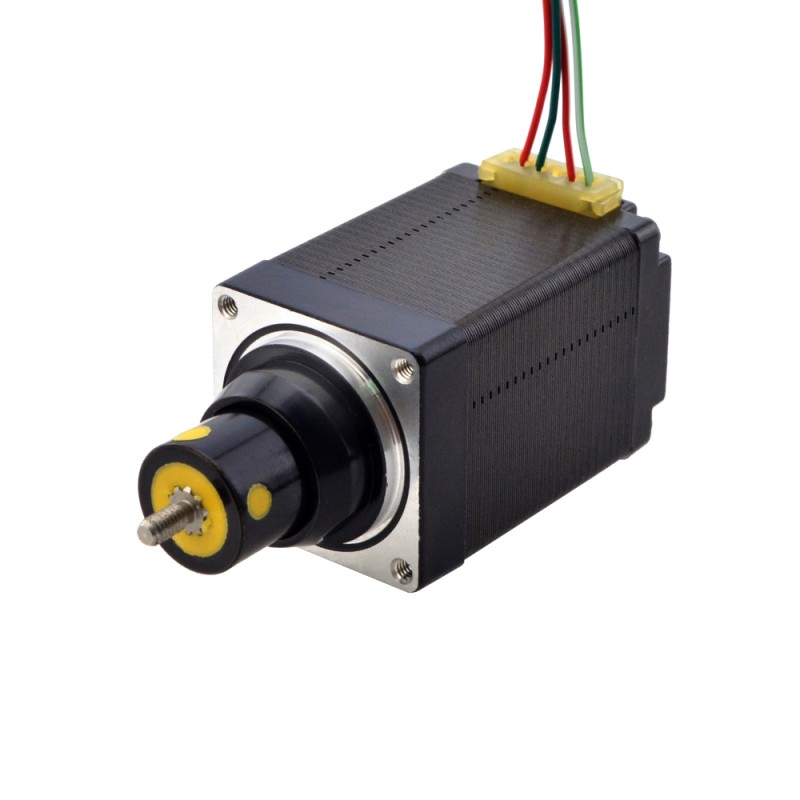

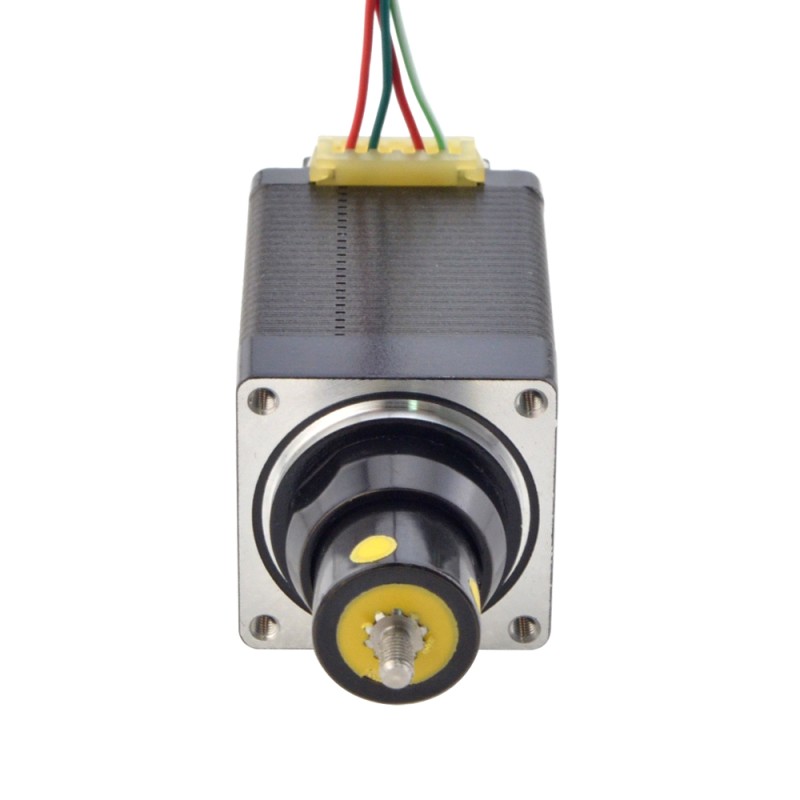

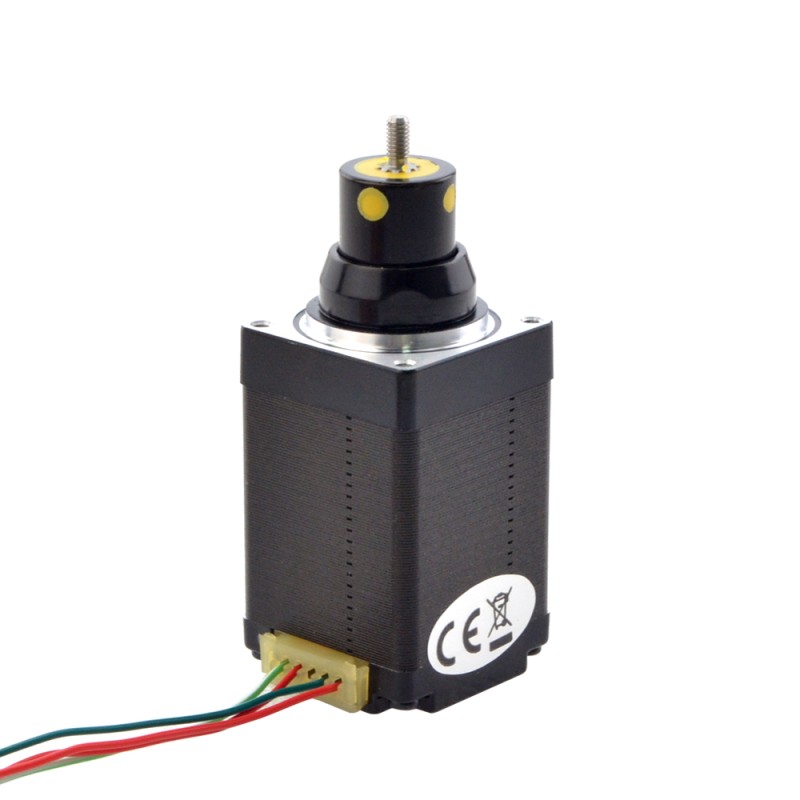

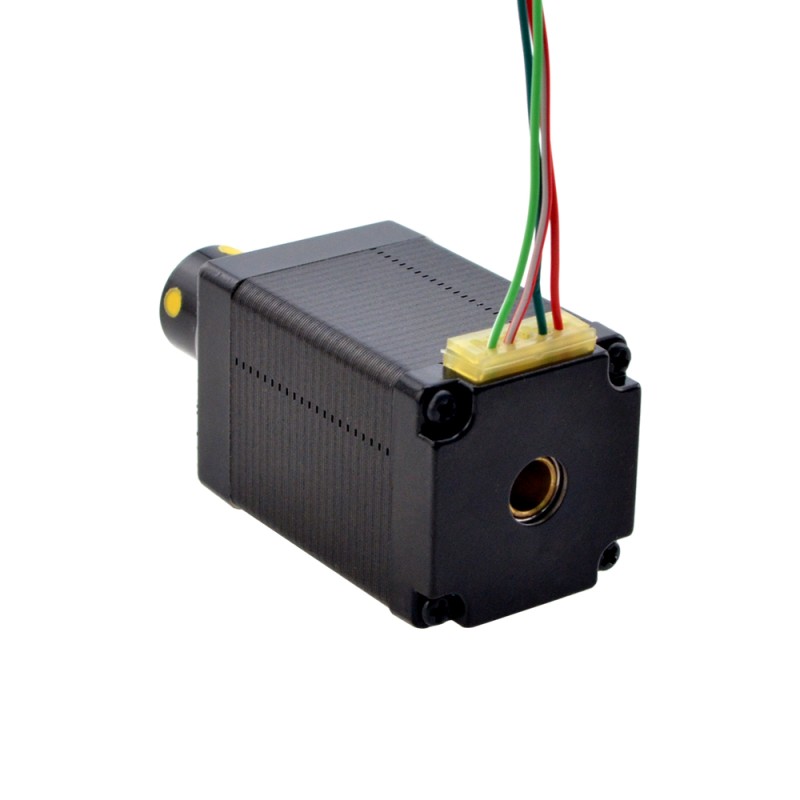

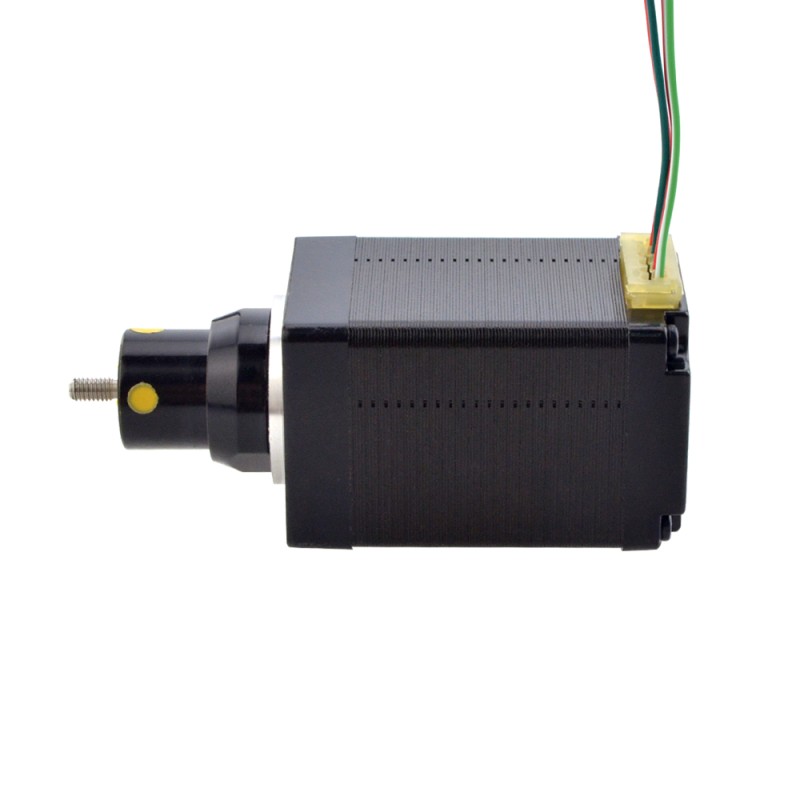

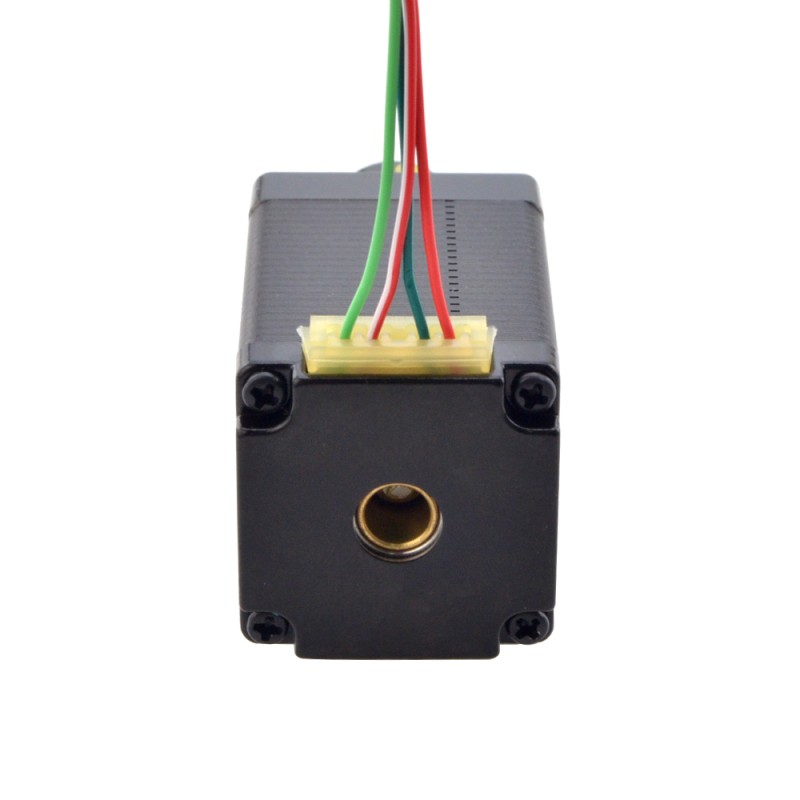

Dit model is een Nema 11 Captive ACME schroef lineaire stappenmotor met een 46mm lichaam lengte, 1,8 graden stap hoek en 1,0A nominale stroom. Het is geïntegreerd met een 4,76mm (0,1874") diameter, 12,7mm (0,5") slaglengte, de lineaire verplaatsing is 2,54mm (0,1") per omwenteling. Het heeft de kenmerken van hoge prestaties, lange levensduur, laag geluidsniveau en hoog rendement.

Elektrische specificatie

Artikelnummer fabrikant: 11C18S1004GD5-013RS
Motortype: Captive
Staphoek: 1.8°
Houdkoppel: 0.1Nm (14.164oz.in)
Nominale stroom/fase: 1.0A
Faseweerstand: 3,7ohms
Inductantie: 3,7mH±20% (1KHz)

Fysieke specificatie

Framemaat: 28 x 28mm
Lichaamslengte: 46mm
Slaglengte: 12.7mm (0.5")
De Diameter van de loodschroef: Φ4.76mm (0.1874")
Lood/stap: 0.0127mm (0.0005")
Loodreis/Revolutie: 2.54mm (0.1")
Aantal afleidingen: 4
Kabellengte: 300mm

Aansluiting

A+	A-	B+	B-
Rood	Rood/Wit	Groen	Groen/Wit

Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	3.7
Heeft koppel-/stuwkrachtcurve?	Ja
Inductantie(mH)	3.7
Nominale stroom(A)	1.0
Stap Hoek(deg.)	1.8
Fysieke specificatie
Aantal kabels	4
De Diameter van de loodschroef(mm)	4.76
De Reis van de lood/stap(mm)	0.0127
De Reis/de Omwenteling van de lood(mm)	2.54
Framemaat(mm)	Nema 11 (28 x 28)
IP-classificatie	40
Lichaamslengte(mm)	46
Loodlengte(mm)	300
Slaglengte(mm/ft)	12.7/0.042
Type lineaire motor	Captive
