Name: MGL-serie planetaire tandwielkast overbrengingsverhouding 5:1 speling 30arc-min voor 5mm as standaard Nema 17motor
Brand: STEPPERONLINE
SKU: MGL17-G5
Price: 12.51 EUR
Availability: InStock

MGL-serie planetaire tandwielkast overbrengingsverhouding 5:1 speling 30arc-min voor 5mm as standaard Nema 17motor

MGL-serie planetaire tandwielkast overbrengingsverhouding 5:1 speling 30arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G5 | StepperOnline

MGL17-G5

Overbrengingsverhouding(xx:1)5

Speling<=30 arcmin

Lengte ingaande as(mm)21.5 - 25

ProductserieMGL

Vraag

Downloads

MGL17-G5.STEPSTEP · 1.25MBLog in om te downloaden MGL17-G5_Full_Datasheet.pdfPDF · 62.77KB

Dezelfde serie

Model	Overbrengingsverhouding(xx:1)	Speling	Lengte ingaande as(mm)	Productserie	Prijs	Voorraad
MG17-G10	10	<=30 arcmin	6.5 - 10.5	MG	€12,33	Op voorraad
MG17-G100	100	<=45 arcmin	6.5 - 10.5	MG	€16,43	Op voorraad
MG17-G100-USED	100	<=45 arcmin	6.5 - 10.5	MG	€12,49	Op voorraad
MG17-G20	20	<=45 arcmin	6.5 - 10.5	MG	€16,43	Op voorraad
MG17-G5	5	<=30 arcmin	6.5 - 10.5	MG	€12,33	Op voorraad
MG17-G50	50	<=45 arcmin	6.5 - 10.5	MG	€16,43	Op voorraad
MGL17-G10	10	<=30 arcmin	21.5 - 25	MGL	€12,51	Op voorraad
MGL17-G100	100	<=45 arcmin	21.5 - 25	MGL	€16,49	Op voorraad
MGL17-G20	20	<=45 arcmin	21.5 - 25	MGL	€16,49	Op voorraad
MGL17-G25	25	<=45 arcmin	21.5 - 25	MGL	€16,49	Op voorraad
MGL17-G4	4	<=30 arcmin	21.5 - 25	MGL	€12,51	Op voorraad
MGL17-G5	5	<=30 arcmin	21.5 - 25	MGL	€12,51	Op voorraad
MGL17-G50	50	<=45 arcmin	21.5 - 25	MGL	€16,49	Op voorraad

MGL-serie planetaire tandwielkast overbrengingsverhouding 5:1 speling 30arc-min voor 5mm as standaard Nema 17motor

De MGL-serie hoogprecisie planetaire tandwielkasten biedt een tandwielverhouding van 5:1 en een maxi... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€12,51

5 + €12,11

10 + €11,74

50 + €11,38

100 + €11,06

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€2,02)

Duitsland (+€2,92)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

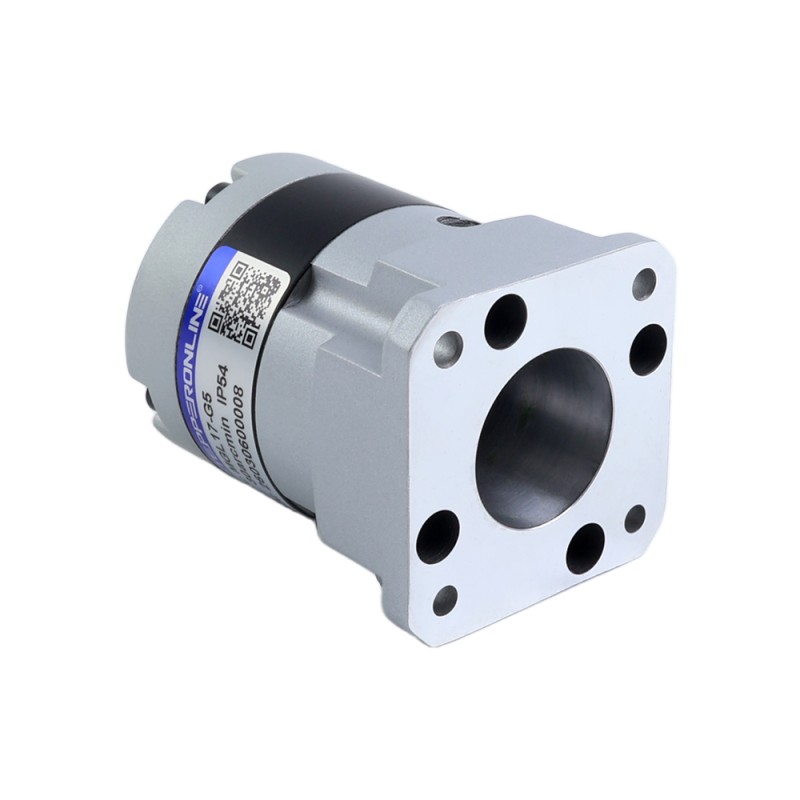

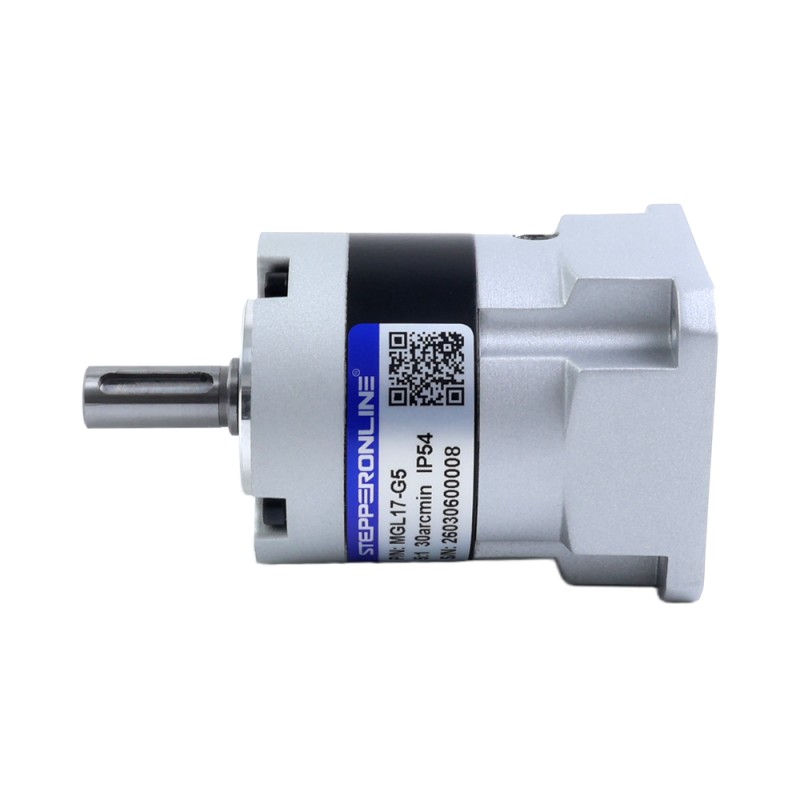

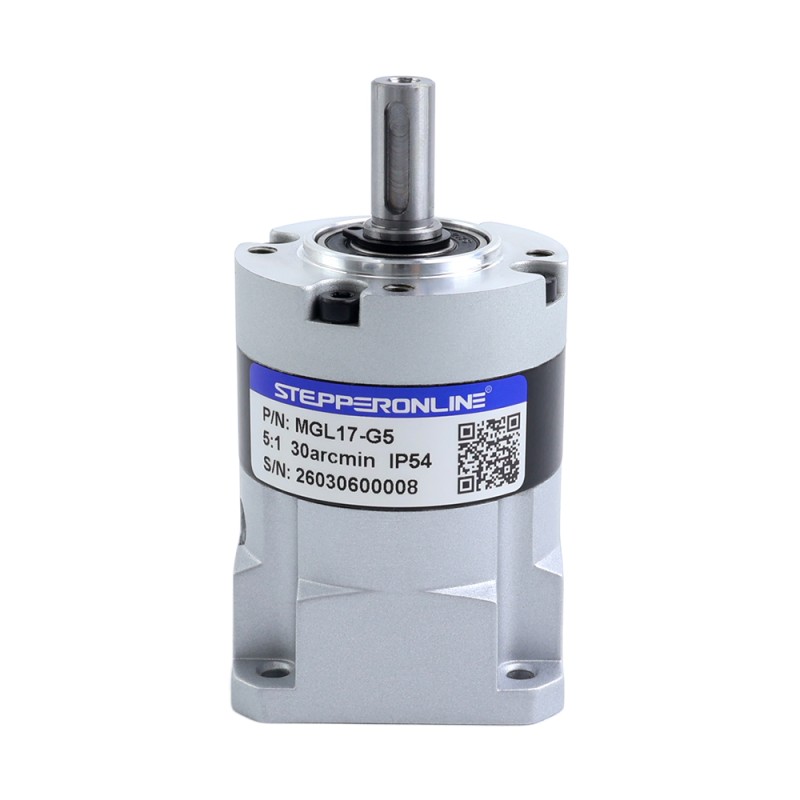

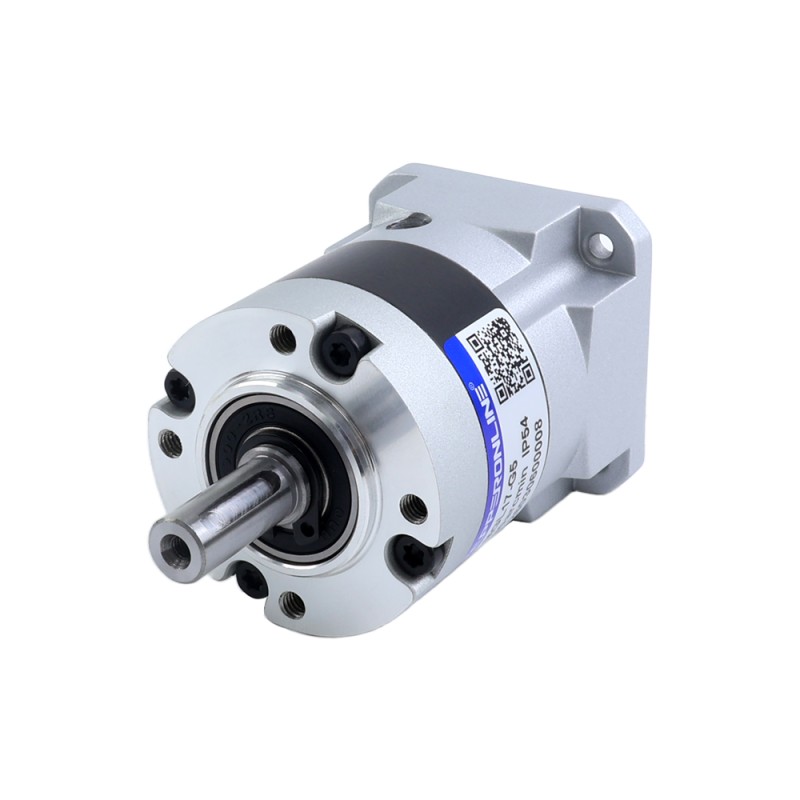

De MGL-serie hoogprecisie planetaire tandwielkasten biedt een tandwielverhouding van 5:1 en een maximale speling van 30 boogminuten. In tegenstelling tot de MG-serie is de MGL-serie speciaal ontworpen om standaard Nema 17-motoren met standaard assen te ondersteunen, waardoor meer flexibiliteit wordt geboden bij de combinatie van motor en tandwielkast.

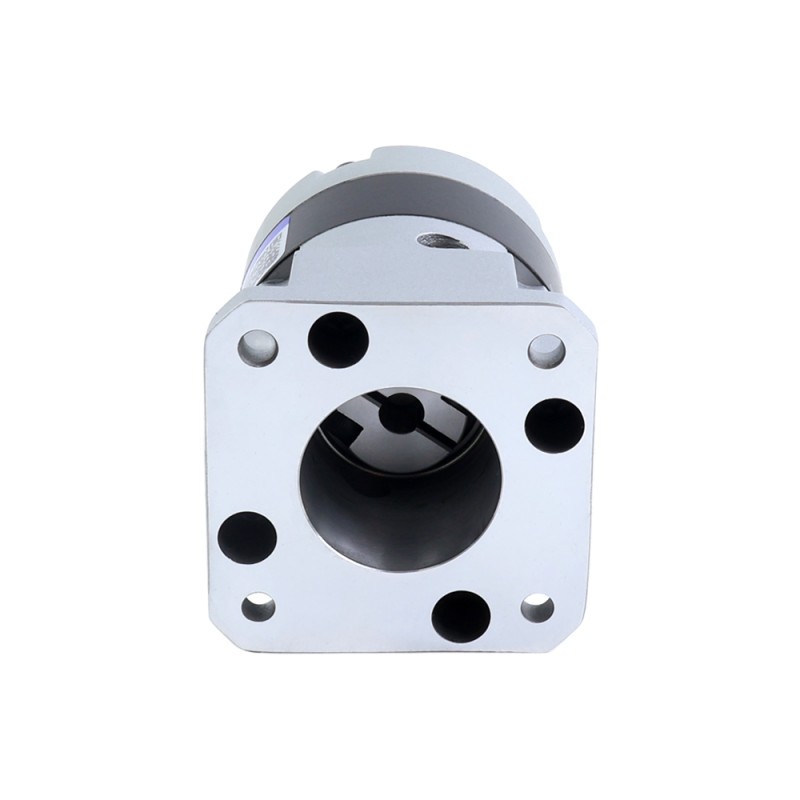

Deze in-line planetaire tandwielkast is uitgerust met een ingebouwde koppeling voor de invoeras, wat compatibiliteit garandeert met standaard assen van 5mm diameter die worden gebruikt in Nema 17 stappenmotoren, borstelloze DC-motoren en DC-motoren met borstels.

Specificaties van de Tandwielkast

Artikelnummer: MGL17-G5
Type tandwielkast: Spur versnellingsbak
Tandwielmateriaal: Poedermetallurgie
Tandwielverhouding: 5:1
Efficiëntie: 90%
Rotor-traagheid: 0,03kg·cm²
Speling bij nullast: <=30arcmin
Maximaal toelaatbaar koppel: 9Nm(79.66lb-in)
Momentaan toelaatbaar koppel: 18Nm(159.31lb-in)
Maximale axiale belasting op de as: 100N
Maximale radiale belasting op de as: 300N
Geluidsniveau: <=55dB
Waterdichtheidsclassificatie: IP54
Levensduur: 20000uur

Fysieke Specificaties

Frameafmetingen: 42 x 42mm
Lengte tandwielkast: 55mm
Nominale ingangssnelheid: 1000rpm
Maximale ingangssnelheid: 2000rpm

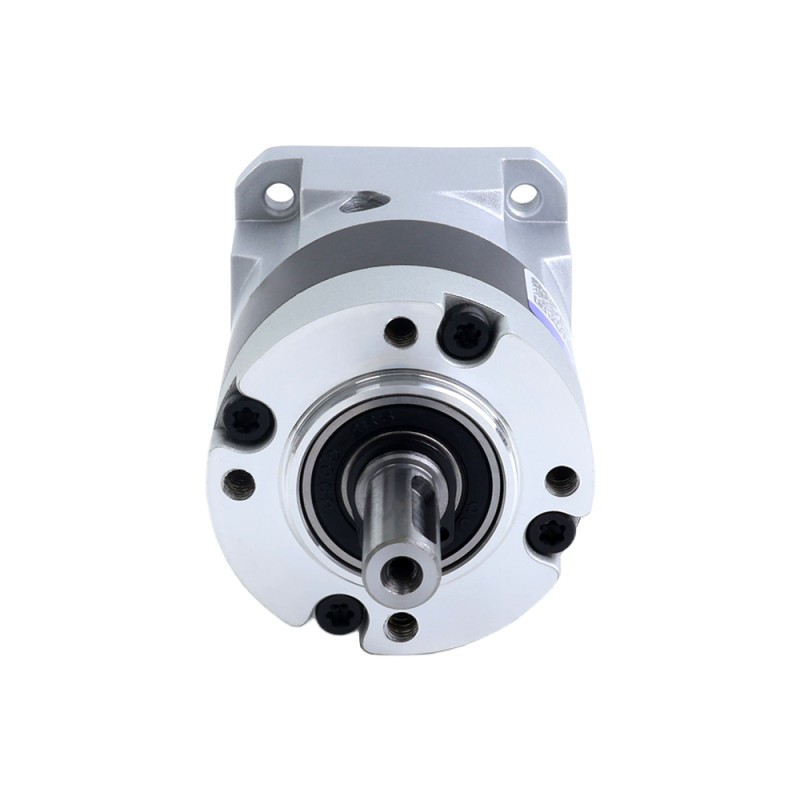

Type uitgaande as: Spiebaany
Diameter uitgaande as: Φ8mm
Lengte uitgaande as: 21,5mm
Diameter ingaande as: Φ5mm
Lengte ingaande as: 21,5-25mm

Fysieke specificatie
De Diameter van de outputschacht(mm)	8
Diameter ingaande as(mm)	5
Framemaat(mm)	42 x 42
IP-classificatie	54
Lengte ingaande as(mm)	21.5 - 25
Lengte uitgaande as(mm)	21.5
Materiaal tandwiel	Poedermetallurgie
Overbrengingsverhouding(xx:1)	5
Passende motorgrootte	Nema 17 Stappenmotor
Productserie	MGL
Speling	<=30 arcmin
Type uitgaande as	Spiebaan
Type versnellingsbak	Spur versnellingsbak
Versnellingsbaklengte(mm)	55
