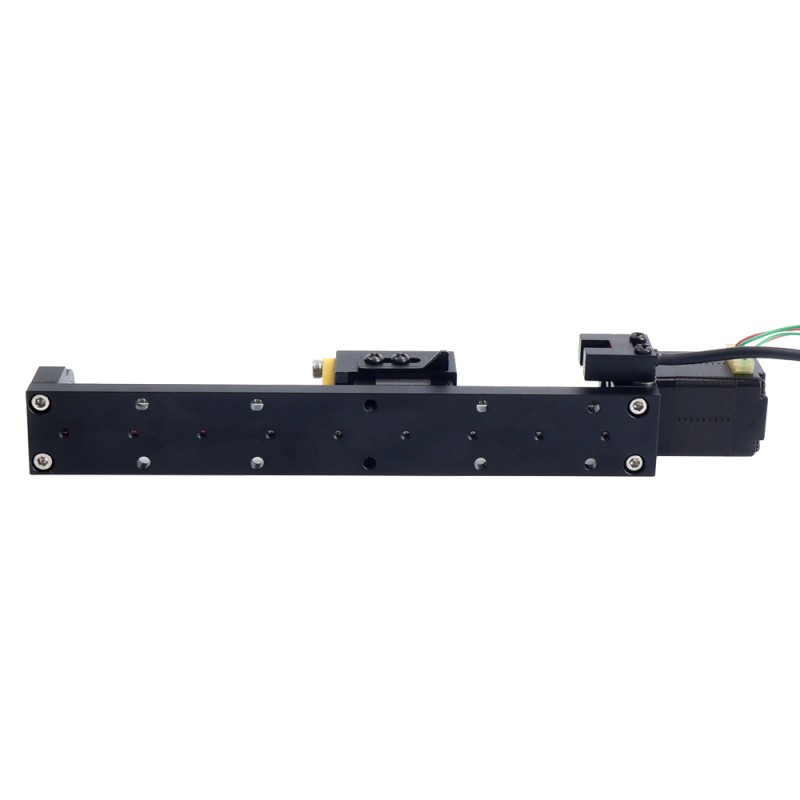

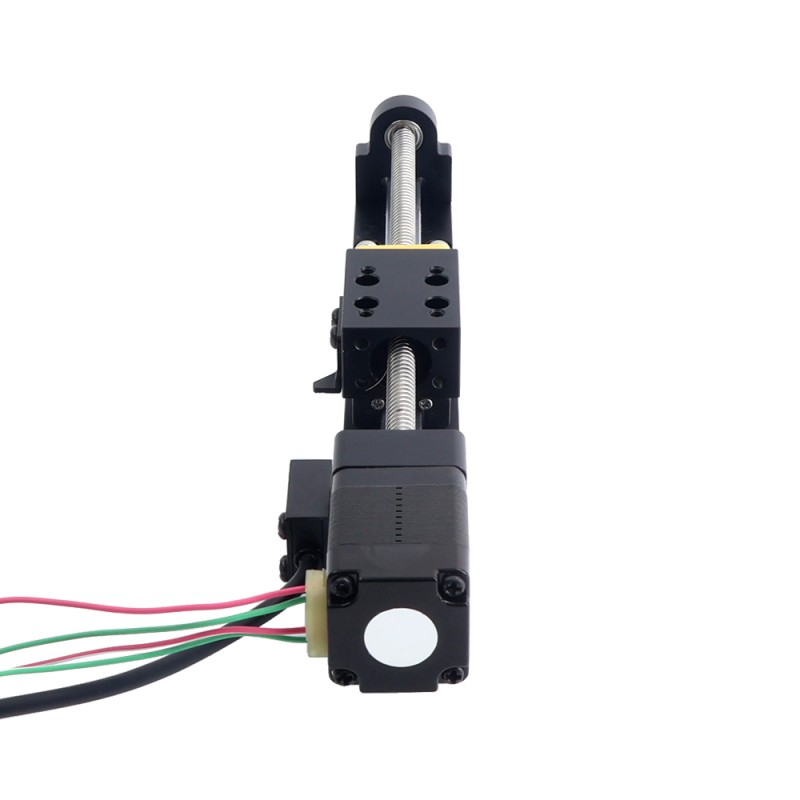

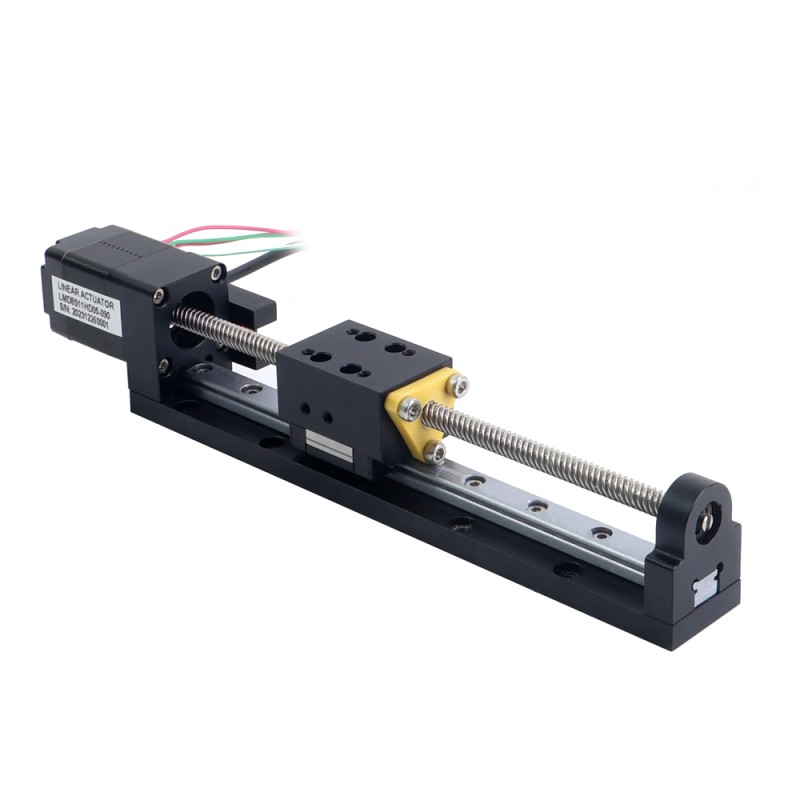

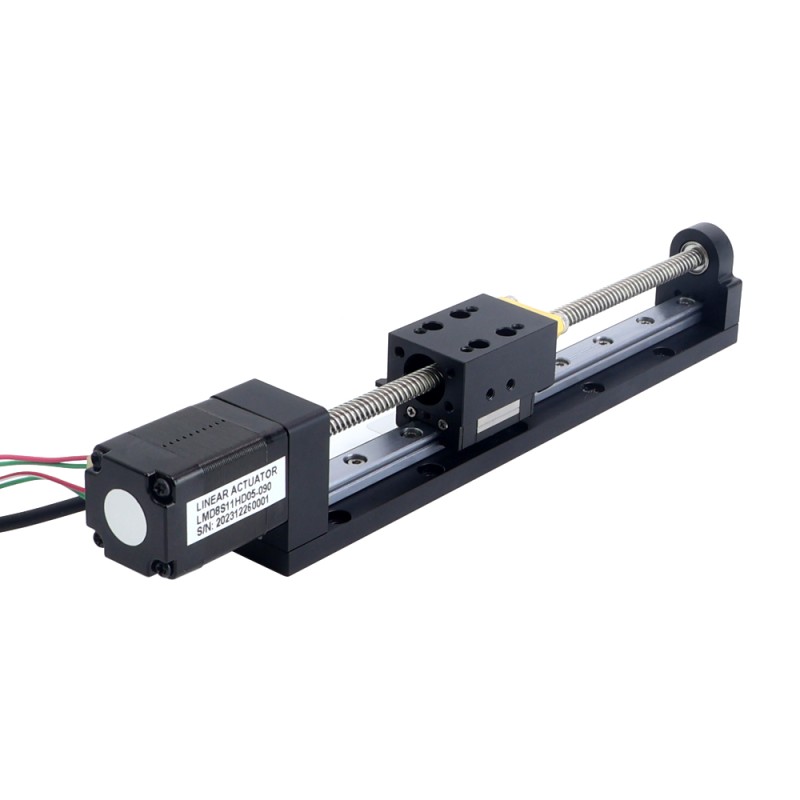

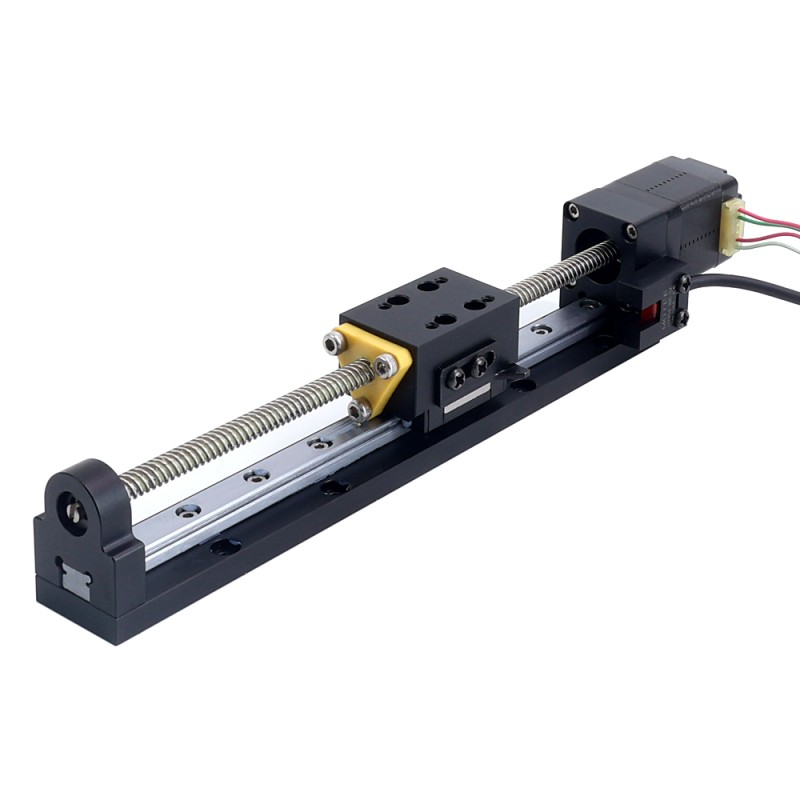

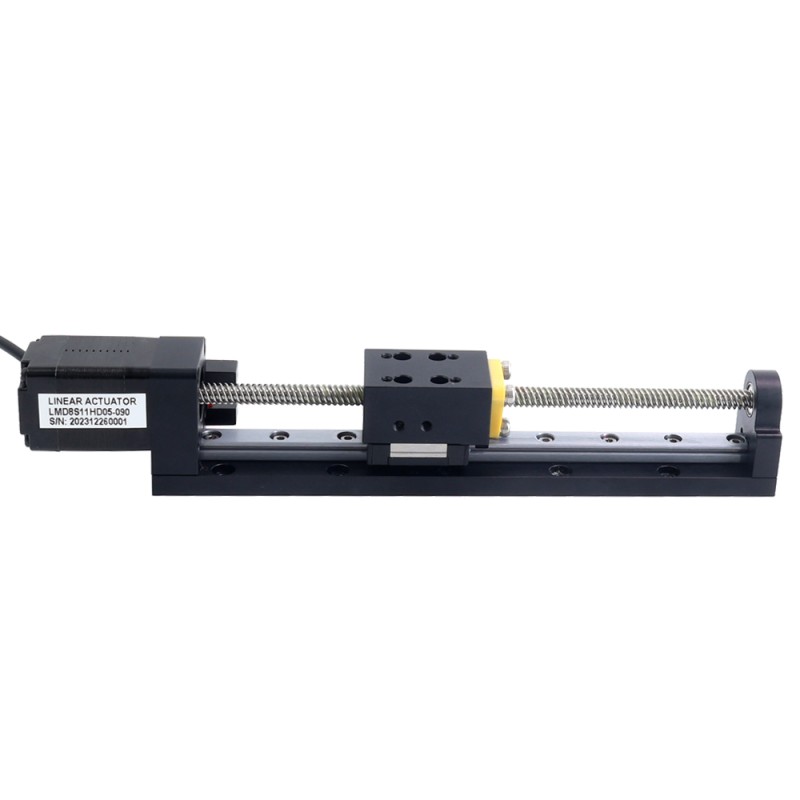

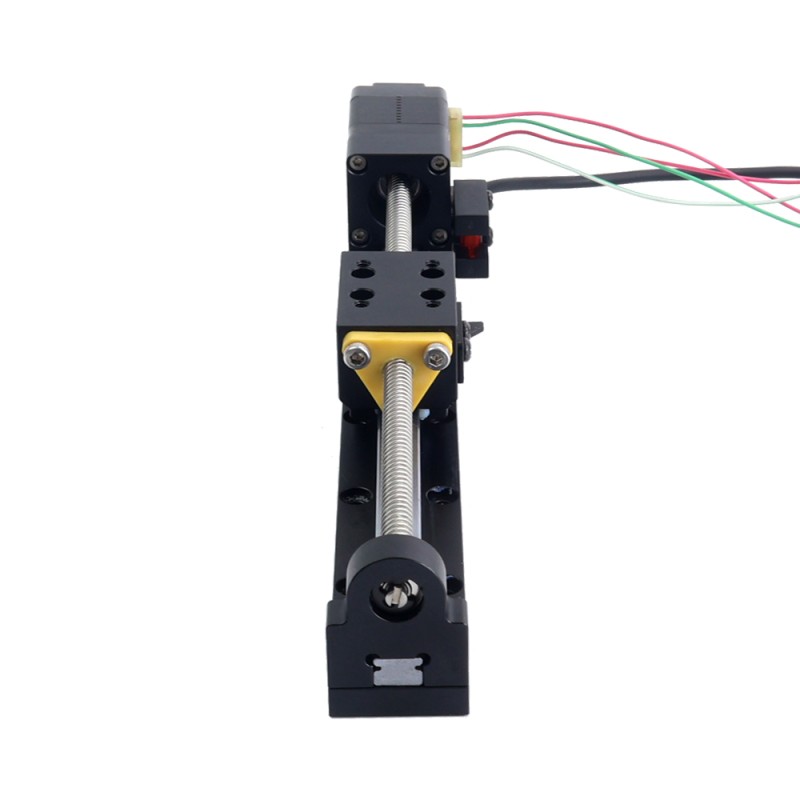

Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2") met Sensor

Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2) met Sensor - LMD8S11HD05-090 | StepperOnline
LMD8S11HD05-090
Vasthoudkoppel(Ncm)1
Nominale stroom(A)0.5
Houdkoppel(oz.in)1.416
Fase Weerstand(ohms)5.0
Vraag

Downloads

LMD8S11HD05-090.stpSTP · 9.45MBLog in om te downloadenLMD8S11HD05-090 Full DatasheetPDF · 10.71MB
Dezelfde serie
ModelVasthoudkoppel(Ncm)Nominale stroom(A)Houdkoppel(oz.in)Fase Weerstand(ohms)PrijsVoorraad
LMD11S12GD10-10051.07.082.1€150,97Op voorraad
LMD11S12HD10-10051.07.082.1€150,97Op voorraad
LMD11S18ND10-100101.014.163.7€150,97Op voorraad
LMD14S13GF15-120141.519.830.95€149,04Op voorraad
LMD14S13RF15-120141.519.830.95€149,04Op voorraad
LMD14S18WF15-120201.528.321.5€149,04Op voorraad
LMD17S13GF15-120251.535.401.7€149,04Op voorraad
LMD17S13GF15-200251.535.401.7€156,74Op voorraad
LMD17S13RF15-120251.535.401.7€149,04Op voorraad
LMD17S13RF15-200251.535.401.7€156,74Op voorraad
LMD17S13WF15-120251.535.401.7€149,04Op voorraad
LMD17S19WF25-200502.570.810.78€156,74Op voorraad
LMD8S11GD05-09010.51.4165.0€145,20Op voorraad
LMD8S11HD05-09010.51.4165.0€145,20Op voorraad
LMD8S11HD05-090-SALE10.51.4165.0€137,41Op voorraad
LMD8S15ND05-09020.52.83212.5€145,20Op voorraad
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm(1,416oz.in) Lood 5,08mm(0,2") met Sensor
Dit is een LMD-serie Nema 8 stappenmotor lineaire actuator met een voorsprong van 5,08mm (0,2"). Dit... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€145,20
5 + €138,55
10 + €132,48
50 + €126,92
100 + €123,47

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een LMD-serie Nema 8 stappenmotor lineaire actuator met een voorsprong van 5,08mm (0,2"). Dit type actuator bestaat uit een sterk geïntegreerde lineaire stappenmotor en een geleiderail. Het heeft de voordelen van een eenvoudige structuur en een kleine installatieruimte. Omdat er geen koppeling is, is de nauwkeurigheid hoger dan die van lineaire actuatoren met conventionele koppelingsstructuren. Bovendien is de actuator uitgerust met een foto-elektrische sensor voor het detecteren van de nulpuntpositie. Deze actuator wordt veel gebruikt in de medische industrie, meting, laserlassen, lasersnijden, kleine CNC-bewerkingsmachines, graveermachines, freesmachines, enz.

Elektrische specificatie

  • Onderdeelnummer fabrikant: LMD8S11HD05-090
  • Type schroef: Loodschroef
  • Staphoek: 1.8deg
  • Houdkoppel: 0.01Nm (1.416oz.in)
  • Nominaal laadvermogen: 60N
  • Nominale stroom/fase: 0.5A
  • Faseweerstand: 5.0ohms ± 10%
  • Inductantie: 1.5mH ± 20% (1KHz)
  • Sensor type: NPN

Fysieke specificatie

  • Motorgrootte: 20 x 20 x 28,2mm
  • Loodschroef Lengte: 124mm
  • Diameter Loodschroef: 4.76mm
  • Max. Slaglengte: 90mm (3.54")
  • Max. Snelheid: 76.2mm/s
  • Positienauwkeurigheid: ± 0,02mm
  • Spoed per stap: 0,0254mm (0,001")
  • Lood/Revolutie: 5,08mm (0,2")
  • Aantal afSpoeden: 4
  • Kabellengte: 320mm
  • Gewicht: 0,2kg

Motoraansluiting

Pin nr.
1
2
3
4
Bipolair
A+
A-
B+
B-
Draden
Rood
Rood/Wit
Groen
Groen/Wit

Volgorde foto-elektrische schakelaar

Pin nr.
1
2
3
4
Bipolair
+5~24V
GND
SignaalSpoed
N/A
Draden
Bruin
Blauw
Zwart
Wit
Elektrische specificatie
Fase Weerstand(ohms)5.0
Houdkoppel(oz.in)1.416
Inductantie(mH)1.5
Nominale belastbaarheid(N)60
Nominale stroom(A)0.5
Stap Hoek(deg.)1.8
Vasthoudkoppel(Ncm)1
Fysieke specificatie
De Diameter van de loodschroef(mm)4.76
De Lengte van de loodschroef(mm)124
De Reis van de lood/stap(mm)0.0254
De Reis/de Omwenteling van de lood(mm)5.08
Framemaat(mm)Nema 08 (20 x 20)
Slaglengte(mm/ft)90/0.30
Type lineaire motorLeadscrew

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Digitale Stepper Drive 1.0-3.2A 10-30VDC voor Nema 17, 23 Stappenmotor
🔥 Bestseller
Digitale Stepper Drive 1.0-3.2A 10-30VDC voor Nema 17, 23 Stappenmotor
Dit is een digitale stepperaandrijving geïmplementeerd met geavanceerde stepperbesturingstechnologie. Het is eenvoudig te gebruiken en kan worden gebr..
vanaf
€14,61
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Gesloten schakelende voeding
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Gesloten schakelende voeding
Dit is een voeding van 100W 24VDC 4.5A. De MEANWELL LRS-100 serie is een 100W single-output gesloten type voeding met 30mm laag profielontwerp. Met ee..
vanaf
€8,75
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm (1,416oz.in) Lood 2,54mm(0,1") met Sensor
Nema 8 Stepper Lineaire Actuator met loodschroef 0,5A Slag 90mm 0,01Nm (1,416oz.in) Lood 2,54mm(0,1") met Sensor
Dit is een LMD-serie Nema 8 stappenmotor lineaire actuator met een voorsprong van 2,54mm (0,1"). Dit type actuator bestaat uit een sterk geïntegreerde..
vanaf
€145,20
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

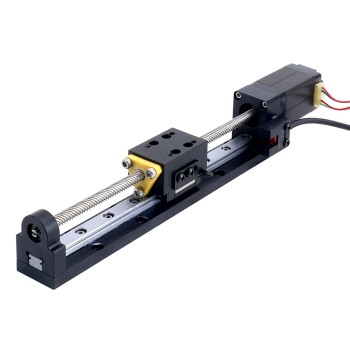

Nema 8 Stappenmotor Leidschroef Lineaire Actuator 0.5A Slag 90mm 0.02Nm(2.832oz.in) Spoed 10.16mm(0.4") met Sensor
