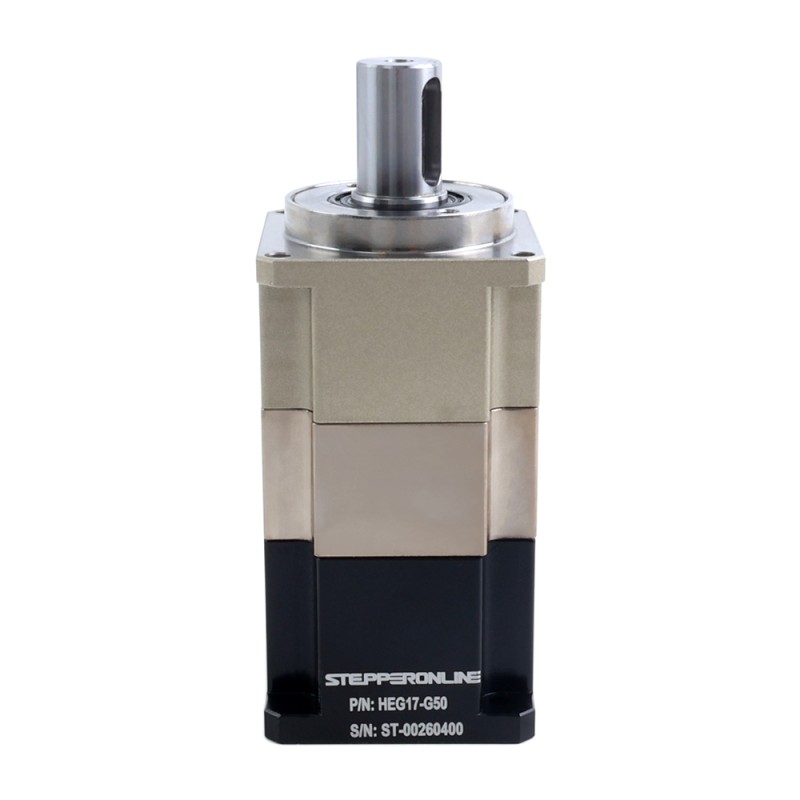

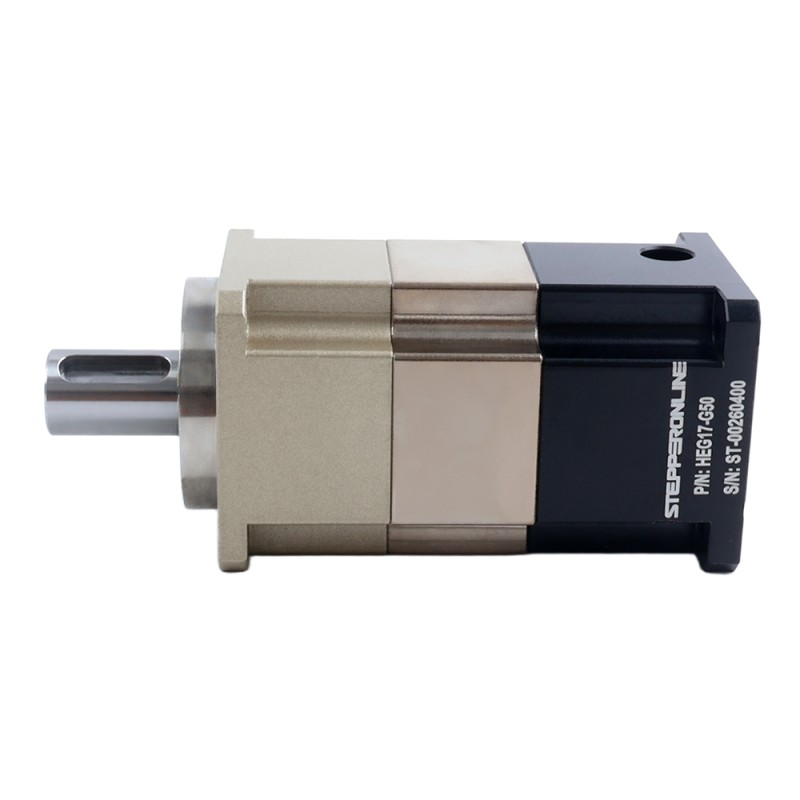

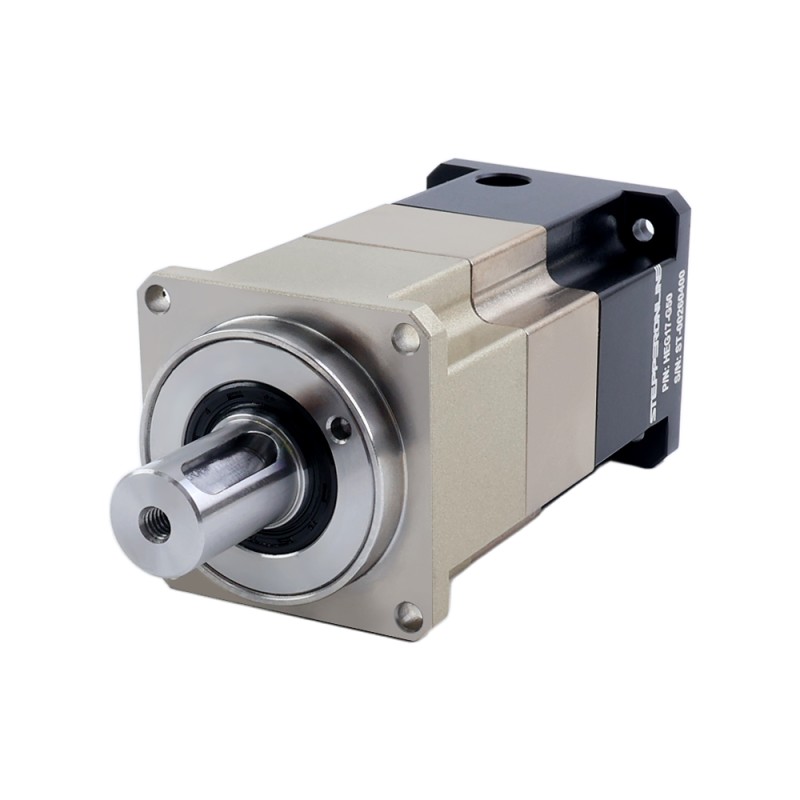

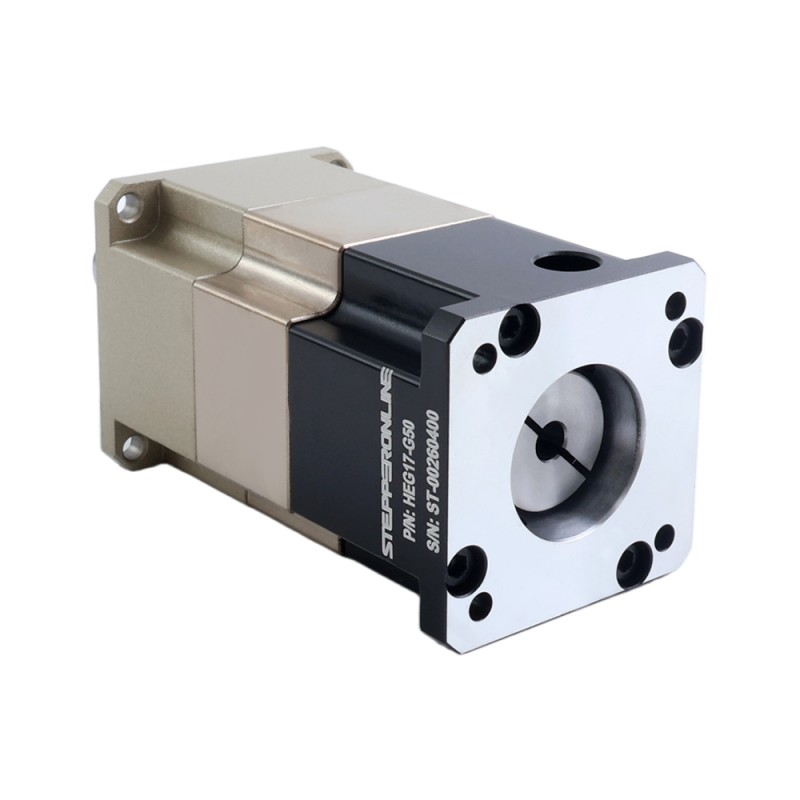

HEG Serie spiraalvormige tandwielkast, overbrengingsverhouding 50:1, speling 5arc-min voor Nema 17 stappenmotor

Deze HEG-serie schuine tandwielplanetaire reductiemotor heeft een overbrengingsverhouding van 50:1 en een lage speling van 5 boogminuten. Het is speciaal ontworpen voor Nema 17 stappenmotoren, compatibel met een asdiameter van 5mm en een aslengte van 14–28mm.
De reductiemotor heeft ook een IP65-beschermingsklasse, die betrouwbare weerstand biedt tegen water en stof, waardoor het zeer geschikt is voor veeleisende industriële omgevingen.
Geoptimaliseerd voor stappenmotortoepassingen levert het een hoog rendement, soepele en stabiele werking en aanzienlijk verminderd geluid. Het precieze schuine tandwielontwerp verbetert verder de belastbaarheid, koppeloverdracht en positioneringsnauwkeurigheid. Ideaal voor toepassingen met hoge snelheid en hoog koppel, waaronder automatiseringssystemen, robotica en andere precisiebewegingsregelscenario's.

Versnellingsbakspecificaties

• PN: HEG17-G50
• Type versnellingsbak: Spiraalvormig Versnellingsbak
• Materiaal tandwiel: Gelegeerd staal
• Overbrengingsverhouding: 50:1
• Efficiëntie: 94%
• Speling bij nullast: <=5arcmin
• Nominale invoersnelheid: 3000rpm
• Maximale invoersnelheid: 6000rpm
• Max. toegestaan ​​koppel: 15Nm(132,76lb-in)
• Toelaatbaar koppel: 30Nm(265,52lb-in)
• Maximale axiale belasting as: 135N
• Maximale radiale belasting van de as: 165N
• Waterdichtheid: IP65
• Levensduur: 20000 uur

Fysieke specificaties

• Framegrootte: 42 x 42mm
• Lengte versnellingsbak: 76mm

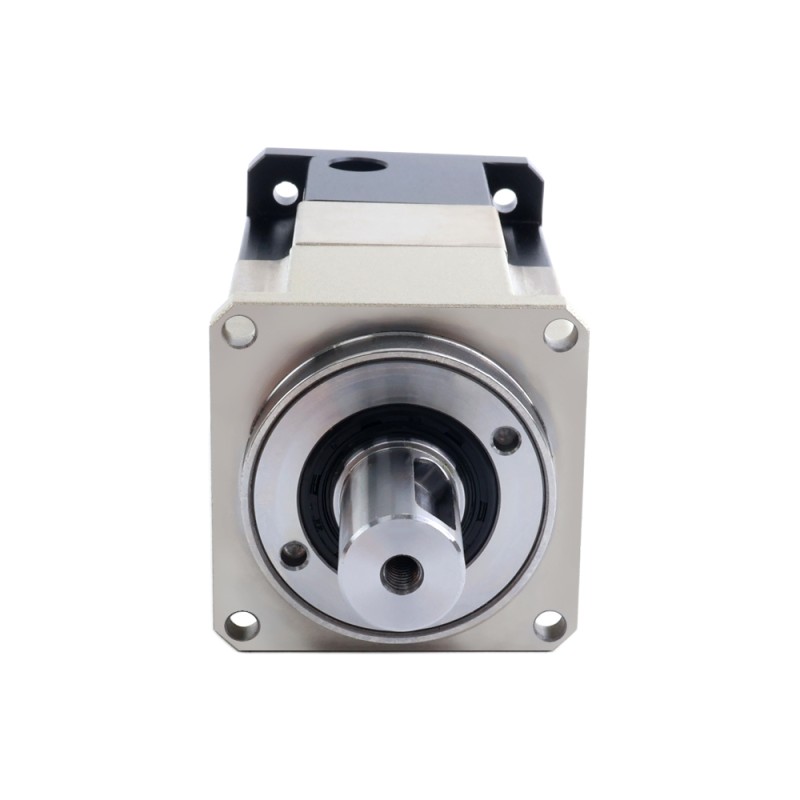

• Diameter uitgaande as: Φ13mm
• Lengte van de uitgaande as: 26mm
• Type uitgaande as: Spiebaan

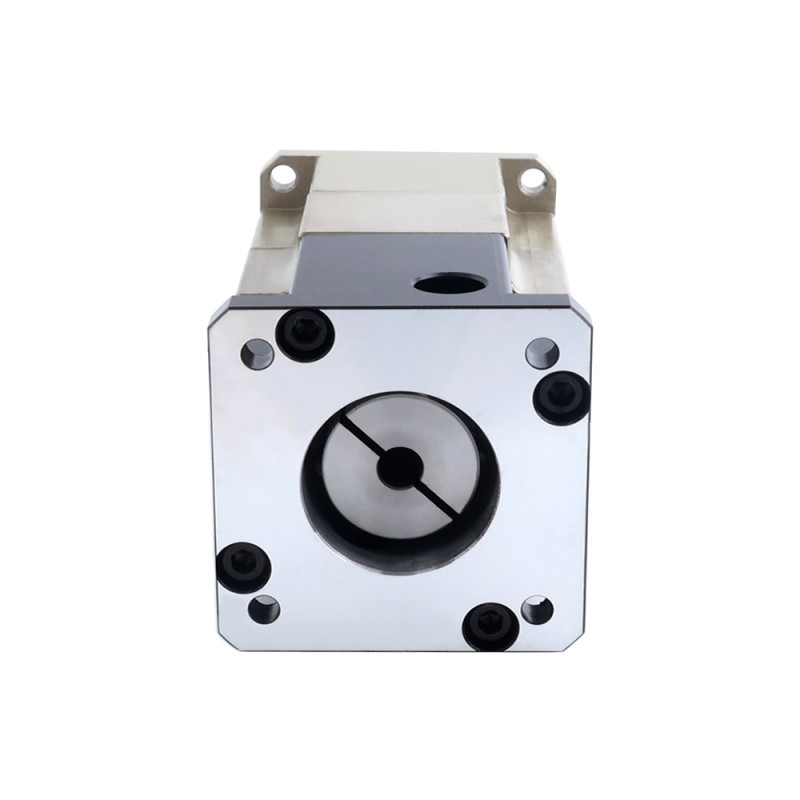

• Ingangsasdiameter: Φ5mm
• Lengte van de ingaande as: 14-28mm
