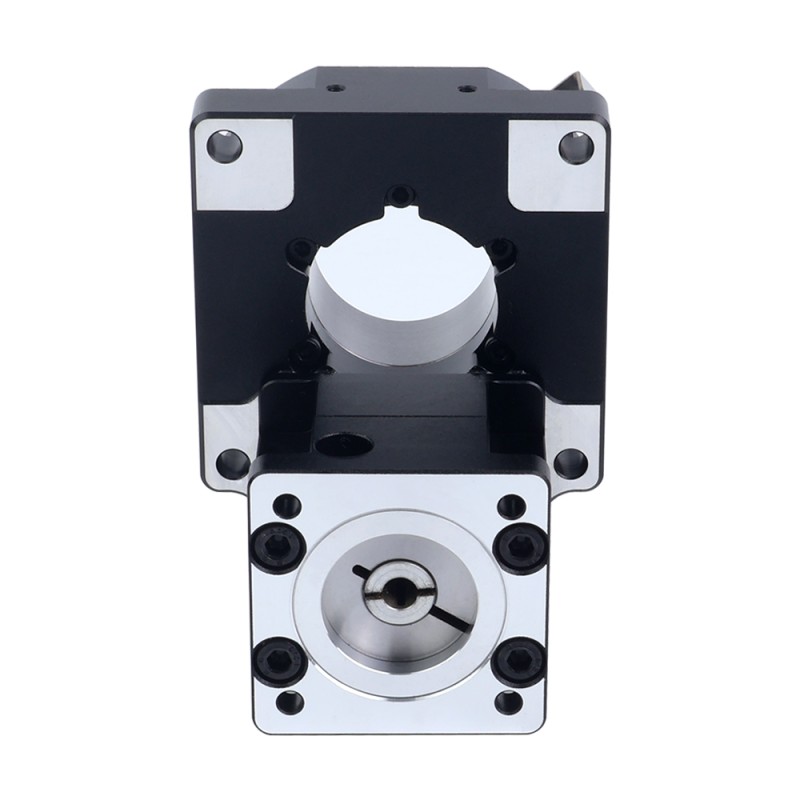

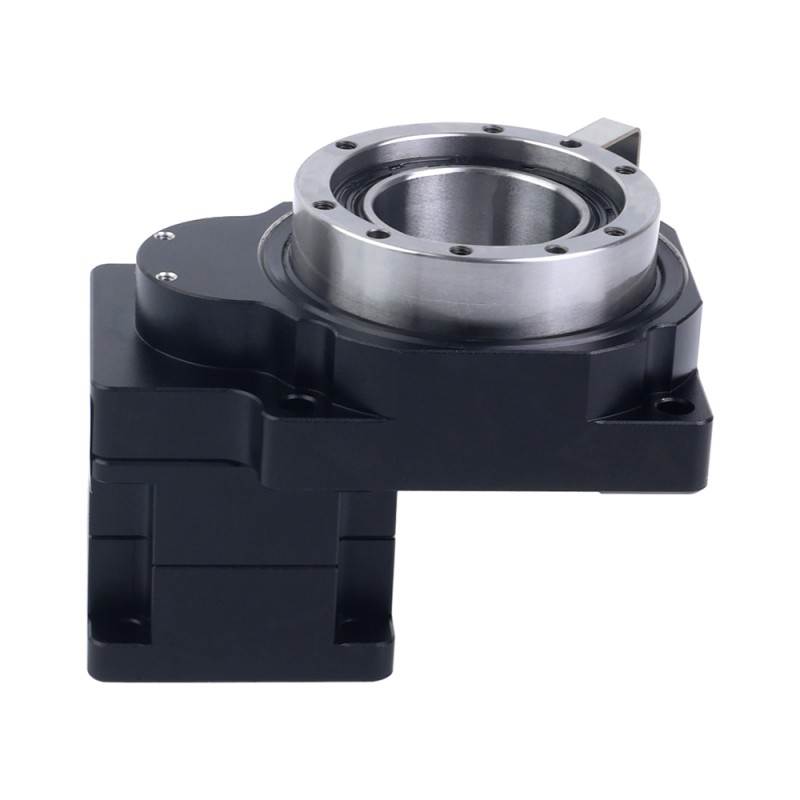

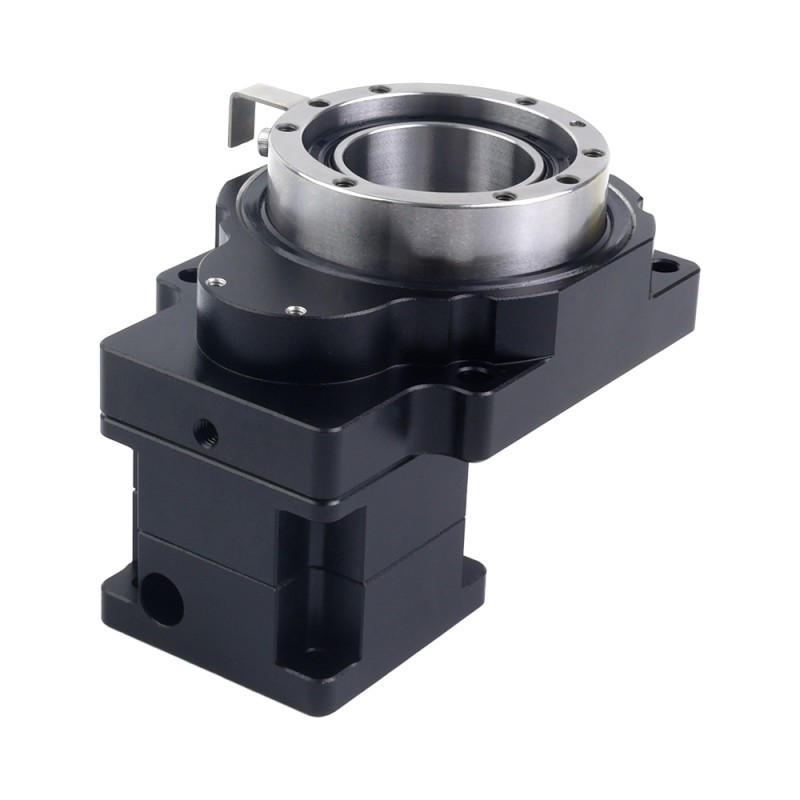

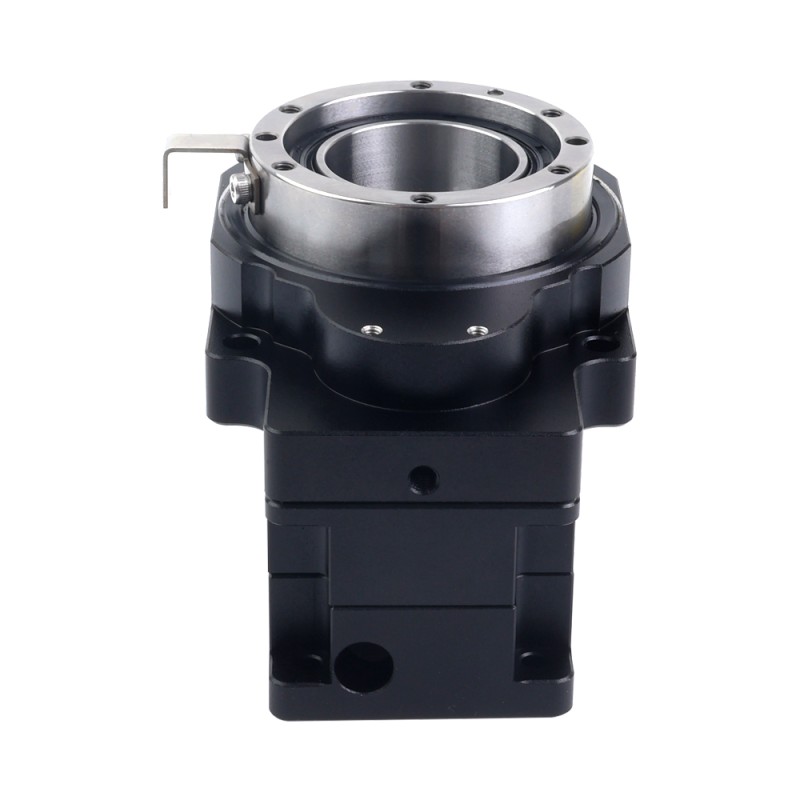

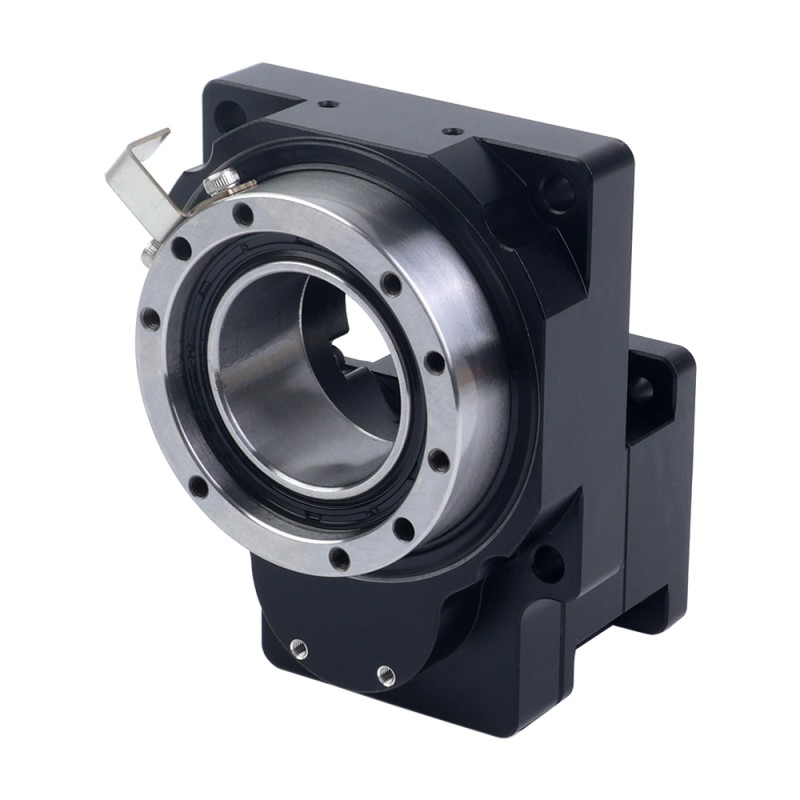

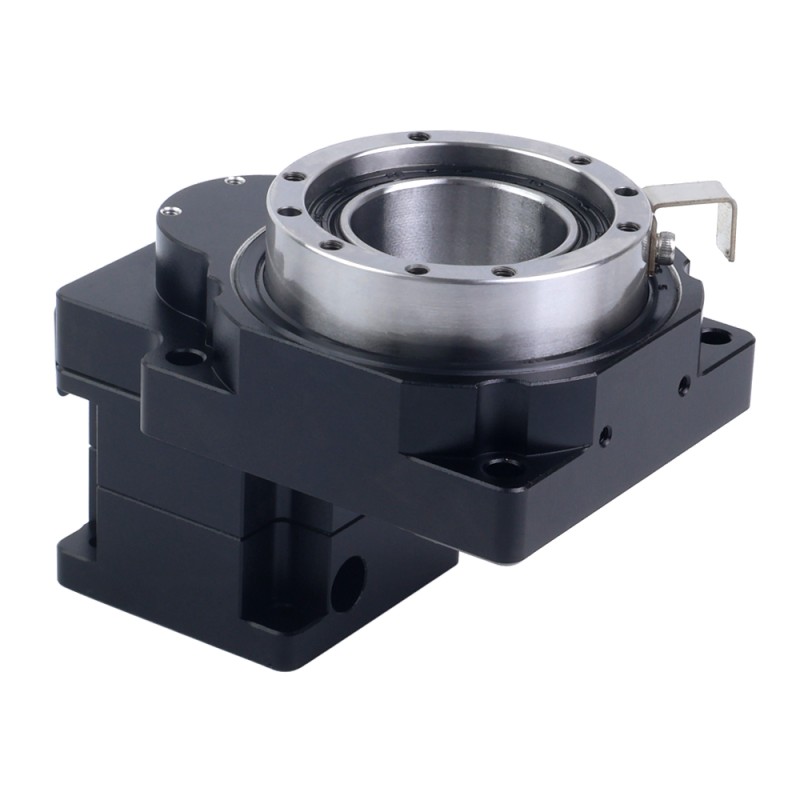

60mm Holle Roterende Platform Gear Ratio 5:1 Backlash 3arc-min voor Nema 17 Stappenmotor

Dit holle roterende actuatorplatform is geschikt voor standaard Nema 17 stappenmotoren. Het beschikt over een overbrengingsverhouding van 5:1, een toelaatbaar koppel van 5,20Nm(736,38oz.in), een positioneringsnauwkeurigheid van 3arcmin en een herhaalde positioneringsnauwkeurigheid van 15arcsec.
Het gekruiste rollager zorgt voor een hoge precisie, stabiel koppel en een sterk draagvermogen. Het 360-graden holle ontwerp maakt een nauwkeurige positionering in elke hoek mogelijk, compatibel met stappenmotoren of servomotoren. Ideaal voor automatisering, lijmafgifte, verpakking, inspectie, laserprinten, sorteren en robotica.

Fysieke specificaties

• Onderdeelnummer: HRP60KE-G5-D5
• Overbrengingsverhouding: 5:1
• Type versnellingsbak: Holle Roterende Platform
• Materiaal tandwiel: Gelegeerd staal
• Eficiencia: 95%
• Positie nauwkeurigheid: 3arcmin
• Herhaalde positie nauwkeurigheid: ±15arcsec
• Toelaatbaar koppel: 5,20Nm(736,38oz.in)
• Toelaatbaar traagheidsmoment: 5,60Nm(793,03oz.in)
• Traagheidsmoment: 3500g·cm²
• Maximale axiale belasting: 280N
• Aanbevolen axiale belasting: 50N
• Maximale radiale belasting: 510N
• Toegestane uitgangssnelheid: 200rpm
• Platformparalleliteit: ≤0,010mm
• Platformsprong: ≤0,010mm
• Geluid: <=65dB
• Waterdichtheidsclassificatie: IP40
• Levensduur: 20.000 uur
• Smeermethode: Smeervet
• Platformframegrootte: 60 x 60mm
• Montageflensgrootte: 42 x 42mm
• Diameter ingaande as: Φ5mm
• Maximale lengte ingaande as: 26mm
• Diameter van holle sectie: 28mm
• Platformhoogte: 65,5mm
