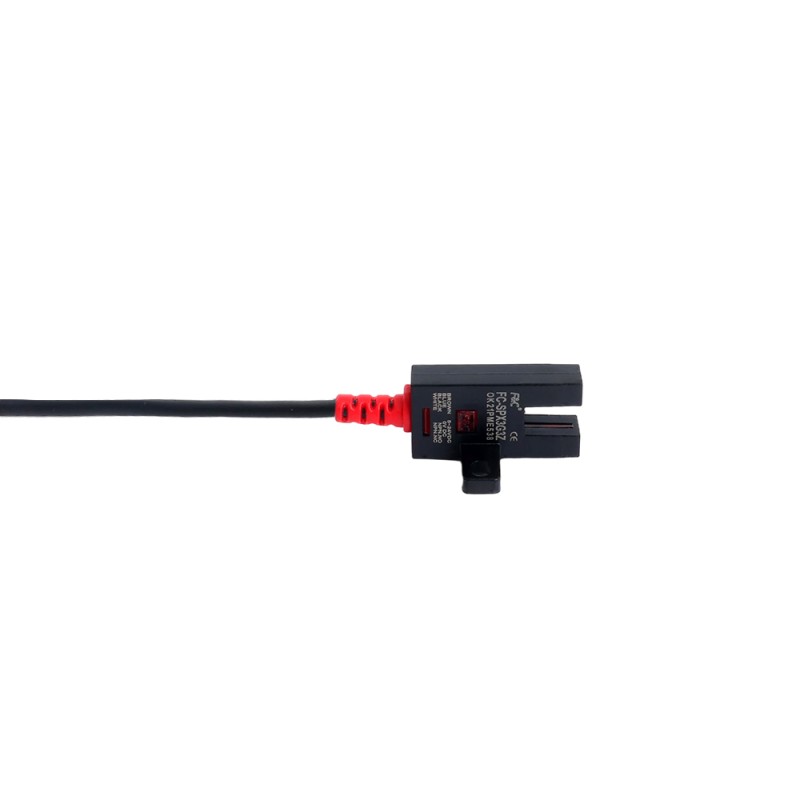

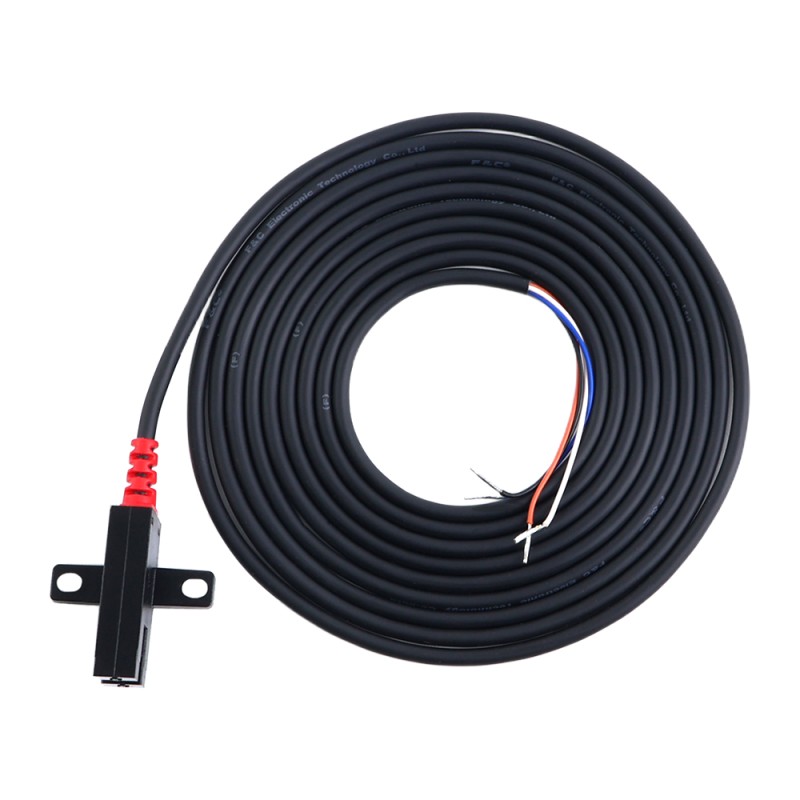

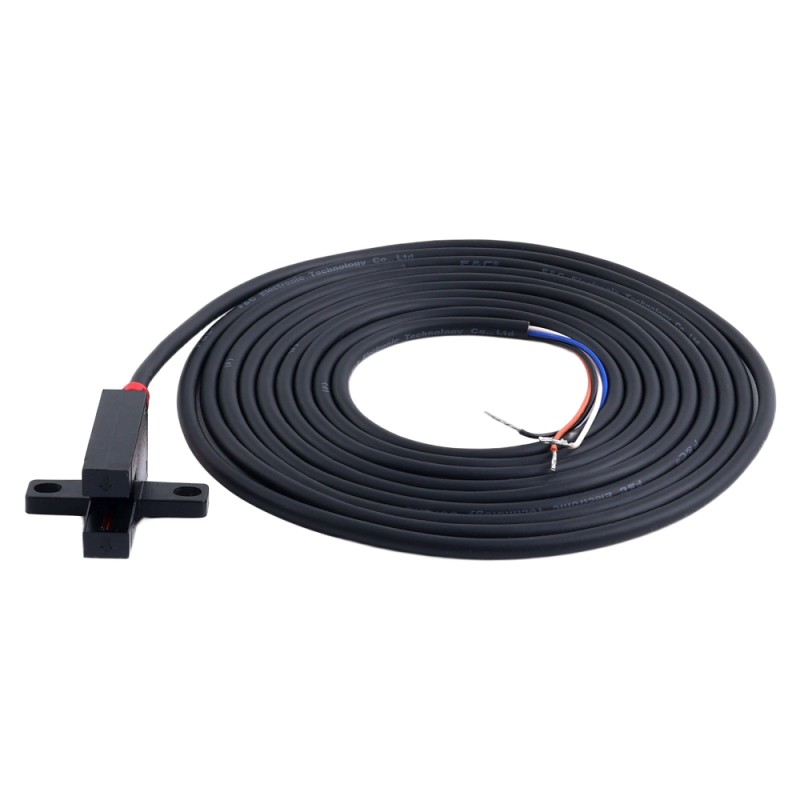

EE-SX672-WR Ultra-compact voorbedraadde fotomicrosensor EE-SX67

Deze voorbedrade, ultrakleine T-vormige EE-SX67 serie sensor biedt een uitvoertype van NPN en een betrouwbare sensing-sleufdiepte van 5 mm.
Deze fotoelektrische sensor detecteert objecten zo klein als Φ1 mm met een herhaalnauwkeurigheid van 0,02 mm. Het ontwerp met gemoduleerd licht is immuun voor omgevingslicht, waardoor het geschikt is voor markering, vloeistofniveau en diverse detectietaken. Beschermd tegen water, olie en stof, beschikt het over eenvoudige M3/M2-schroefmontage, een multi-hoek statusindicator en selecteerbare licht-/donker-ON-uitvoer met ingebouwde kortsluitbeveiliging.

Kenmerken

• Monteer met M3- of M2-schroeven
• Betrouwbare sensing-sleufdiepte van 5 mm
• Detectie van ondoorzichtige objecten zo klein als Φ1 mm, met een herhaalbaarheid van 0,02 mm
• Gemoduleerd lichttype immuun voor externe lichtinterferentie
• Helder indicatorlicht voor bevestiging vanuit vele richtingen
• Zowel licht-ON als donker-ON uitvoer beschikbaar
• Beveiligingscircuit tegen belastingkortsluiting aanwezig
• Waterbestendig, oliebestendig en stofbestendig
• Kabellengte: 2 m

Specificaties

• P/N: EE-SX672-WR
• Uiterlijk: T-vormig
• Uitvoertype: NPN
• Meetafstand: 5 mm (sleufbreedte)
• Minimaal detecteerbaar object: Ondoorzichtig 2×0,8 mm
• Standaard detectieobject: Ondoorzichtig ≥ 2×0,8 mm
• Bedrijfsspanning: 5–24 VDC ±10%, rimpel (p-p) ≤10%
• Stroomverbruik: ＜15 mA
• Belastingsstroom: Max. 100 mA bij 12~24 VDC
• Herhaalnauwkeurigheid: ＜1% van de meetafstand
• Responsfrequentie: >1 kHz of hoger
• Responstijd: 0,3 ms
• Uitvoermodus: NPN.NO .NC PNP.NO.NC
• Omgevingstemperatuur: -10~50 ℃ (Rijp of ijsvorming is niet toegestaan.)
• Omgevingsvochtigheid: 35~85% relatieve luchtvochtigheid
• Beschermingsgraad: IP54
