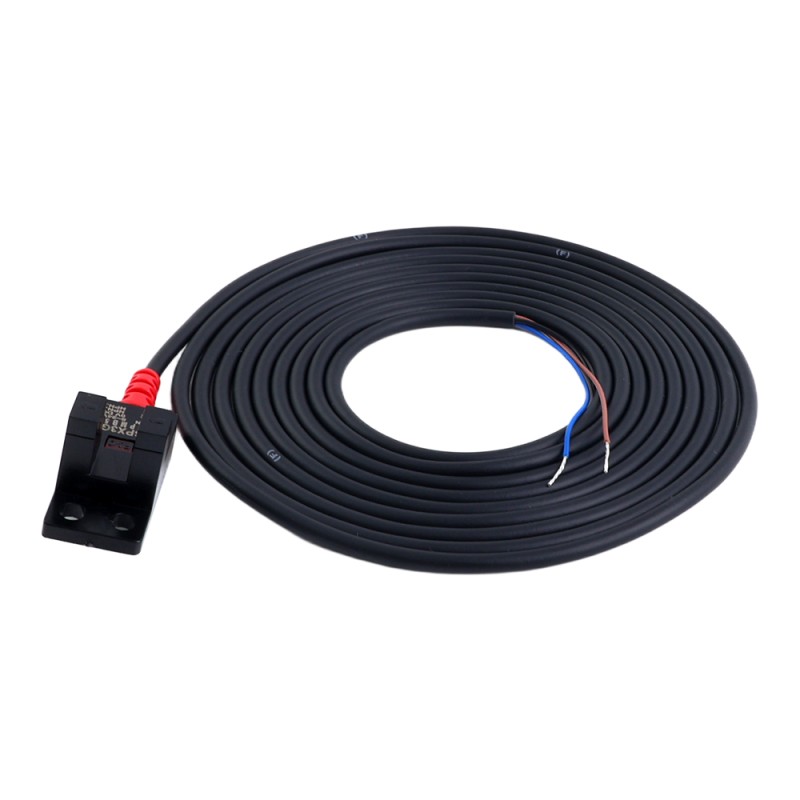

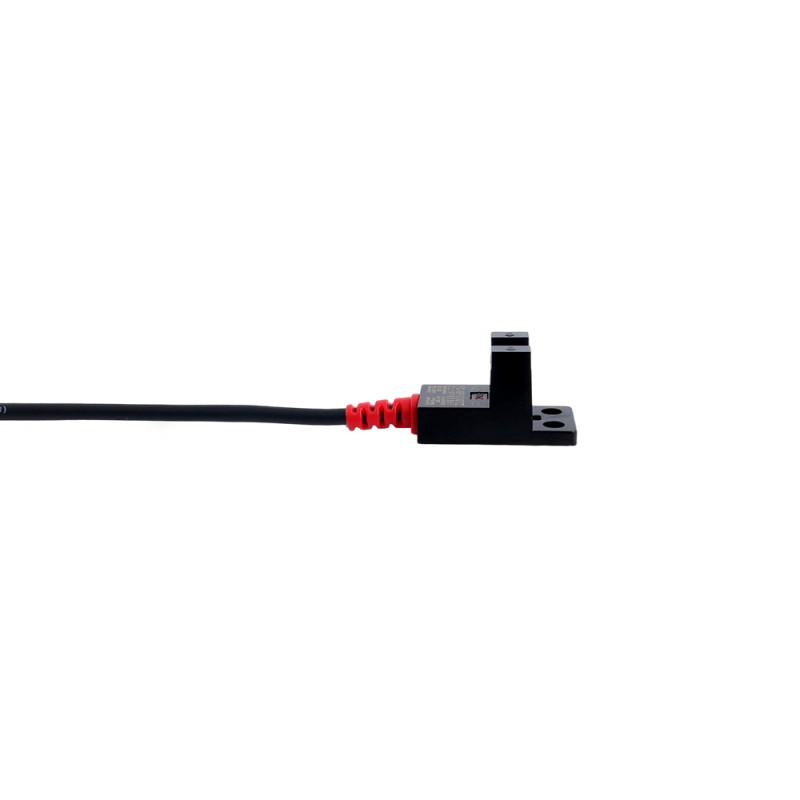

EE-SX674-WR Ultra-compact voorbedraadde fotomicrosensor EE-SX67

Deze voorbedrade, ultra-kleine groeftype EE-SX67-serie sensor biedt een uitvoertype van NPN en een betrouwbare detectiesleufdiepte van 5mm.
Deze fotoelektrische sensor detecteert objecten zo klein als Φ1mm met een herhaalnauwkeurigheid van 0,02mm. Het gemoduleerde lichtontwerp wijst storing door omgevingslicht af, waardoor het geschikt is voor markering, vloeistofniveau en diverse detectietaken. Beschermd tegen water, olie en stof, beschikt het over eenvoudige montage met M3/M2-schroeven, een multihoek statusindicator en selecteerbare licht-AAN/ donker-AAN-uitvoer met ingebouwde kortsluitingsbeveiliging.

Kenmerken

• Monteren met M3- of M2-schroeven
• Betrouwbare detectiesleufdiepte van 5mm
• Detectie van ondoorzichtige objecten zo klein als Φ1mm, met een herhaalbaarheid van 0,02mm
• Gemoduleerd lichttype, ongevoelig voor externe lichtstoring
• Helder indicatorlicht voor bevestiging vanuit vele richtingen
• Zowel licht-AAN als donker-AAN uitvoer beschikbaar
• Beveiligingscircuit tegen belastingskortsluiting aanwezig
• Beschikt over waterdichte, oliebestendige en stofdichte functies
• Kabellengte 2m

Specificaties

• P/N: EE-SX674-WR
• Uiterlijk: Groeftype (voor dichte montage)
• Uitvoertype: NPN
• Detectieafstand: 5mm (sleufbreedte)
• Minimaal detecteerbaar object: Ondoorzichtig 2×0,8mm
• Standaard detectieobject: Ondoorzichtig ≥ 2×0,8mm
• Bedrijfsspanning: 5–24VDC ±10%, rimpel (p-p) ≤10%
• Stroomverbruik: ＜15mA
• Belastingsstroom: Max. 100mA bij 12~24VDC
• Herhaalnauwkeurigheid: ＜1% van de detectieafstand
• Responsfrequentie: >1 kHz of hoger
• Responstijd: 0,3ms
• Uitvoermodus: NPN.NO.NC PNP.NO.NC
• Omgevingstemperatuur: -10~50℃ (rijp of ijsvorming is niet toegestaan.)
• Omgevingsvochtigheid: 35~85% relatieve vochtigheid
• Beschermingsgraad: IP54
