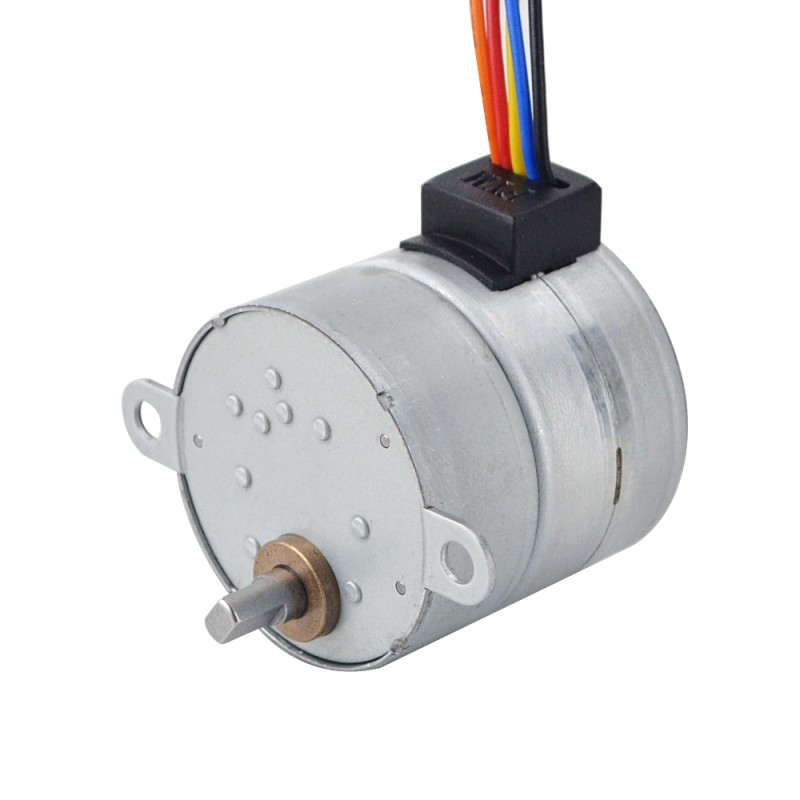

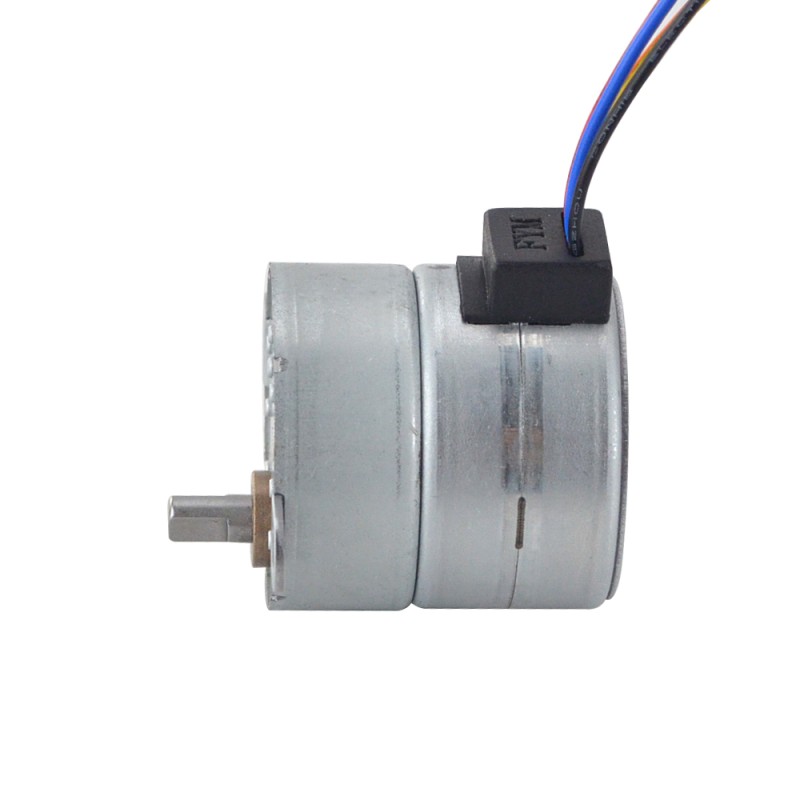

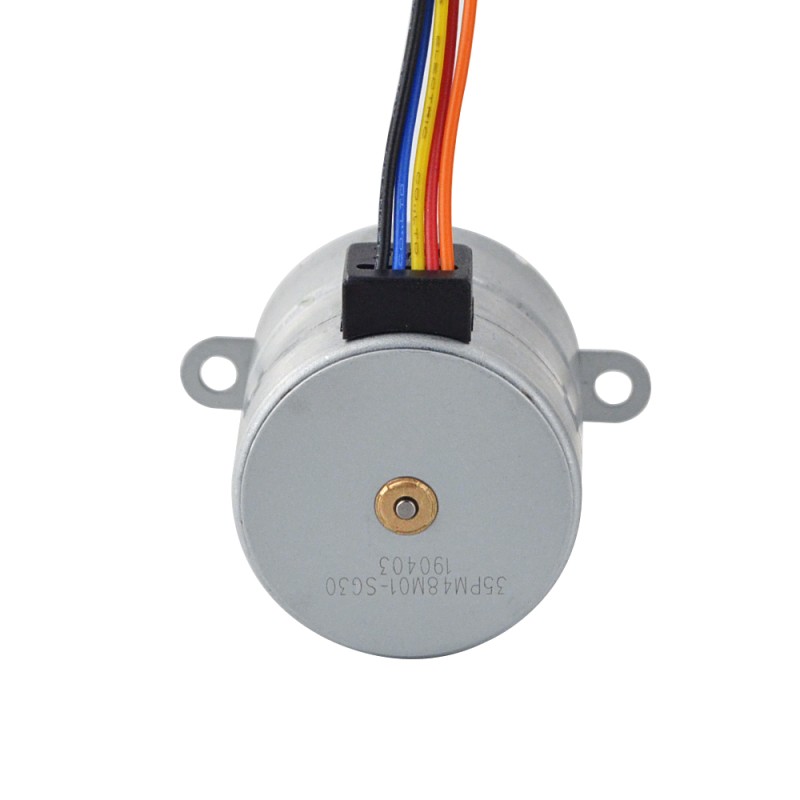

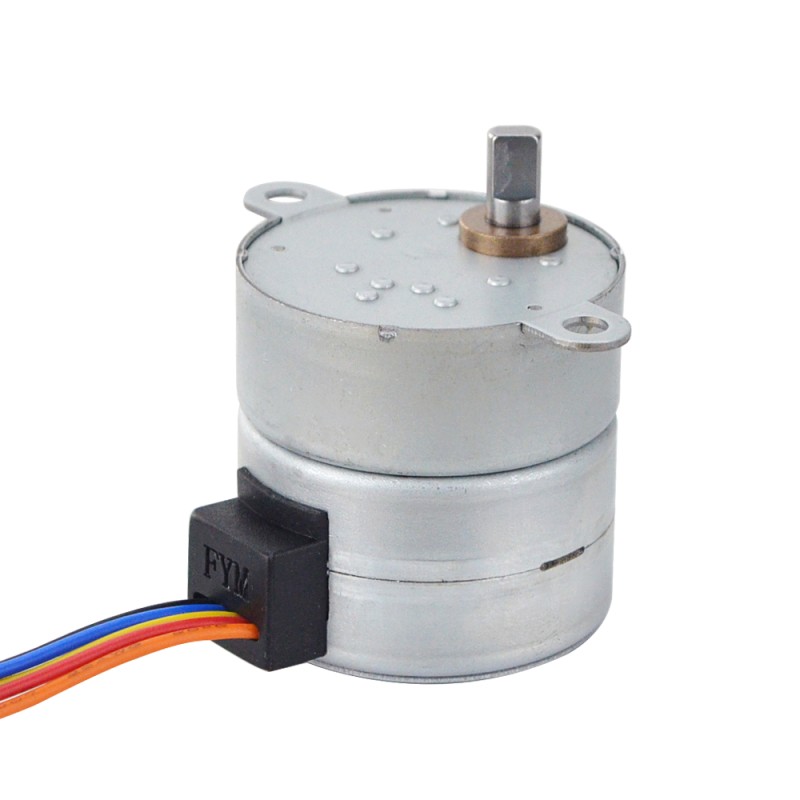

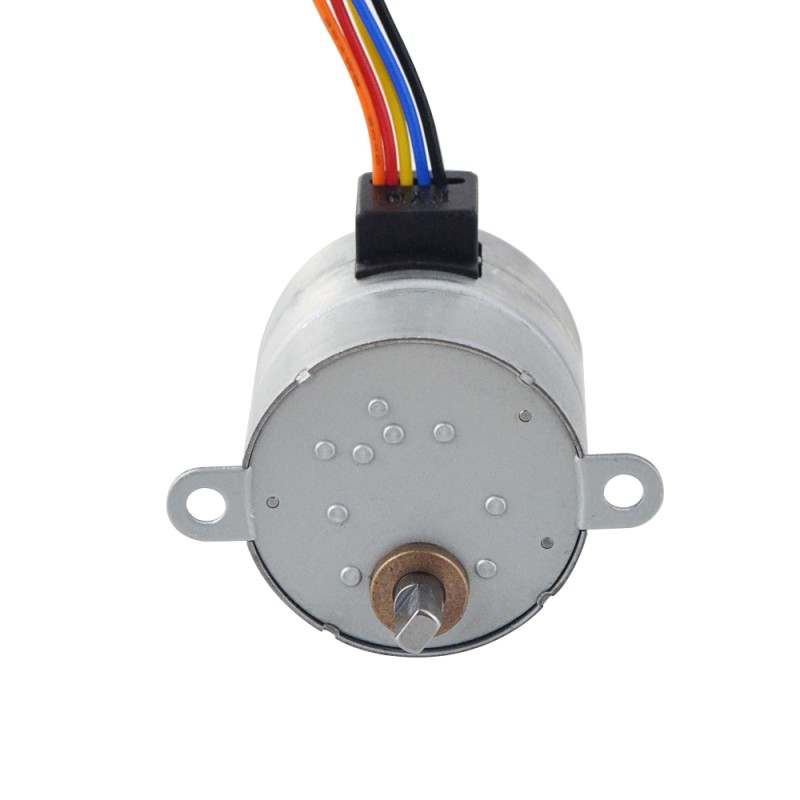

Name: Φ35x35.2mm PM stappenmotor W/Gear Ratio 30:1 tandwielkast
Brand: STEPPERONLINE
SKU: 35PM48M01-SG30
Price: 10.34 EUR
Availability: InStock
Rating: 5 (1 reviews)

Φ35x35.2mm PM stappenmotor W/Gear Ratio 30:1 tandwielkast

35PM48M01-SG30

Schacht Diameter(mm)5

Schachtlengte(mm)10

Aantal kabels5

Loodlengte(mm)240

Vraag

Downloads

35PM48M01-SG30.pdfPDF · 147KB 35PM48M01-SG30.STEPSTEP · 197.93KBLog in om te downloaden

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Aantal kabels	Loodlengte(mm)	Prijs	Voorraad
35PM48L01-SG10	5	17.1	4	140	€10,34	Op bestelling
35PM48M01-SG30	5	10	5	240	€10,34	Op voorraad

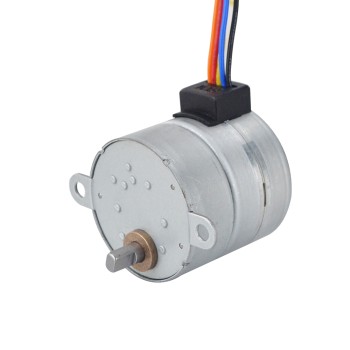

35PM48M02-SG60	5	10	5	240	€10,34	Op voorraad
35PM48M03-SG120	5	10	5	240	€10,35	Op bestelling

Φ35x35.2mm PM stappenmotor W/Gear Ratio 30:1 tandwielkast

Elektrische specificatie Onderdeelnummer fabrikant: 35PM48M01-SG30 Motortype: PM-stappenmotor F... Lees meer

1 beoordeling(en) • Geef beoordeling

vanaf

€10,34

5 + €9,71

10 + €9,15

50 + €8,66

100 + €8,22

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 35PM48M01-SG30
Motortype: PM-stappenmotor
Fase: 4
Staphoek: 0.25deg
Nominale stroom/fase: 0.4A
Houdkoppel: 117.6Ncm (166.569oz.in)
Fase Weerstand: 30±7%ohms (25℃)
Isolatieklasse: B 130°C[266°F]
Inductantie: 17.1mH±20%

Fysieke specificatie

Framegrootte: Φ35mm
Lichaamslengte: 35.2mm
Versnellingsbaklengte: 14.5mm
Schacht Diameter: Φ5mm
Schacht Lengte: 10mm
D-gesneden Lengte: 6mm
Type versnellingsbak: Spur
Versnellingsverhouding: 30

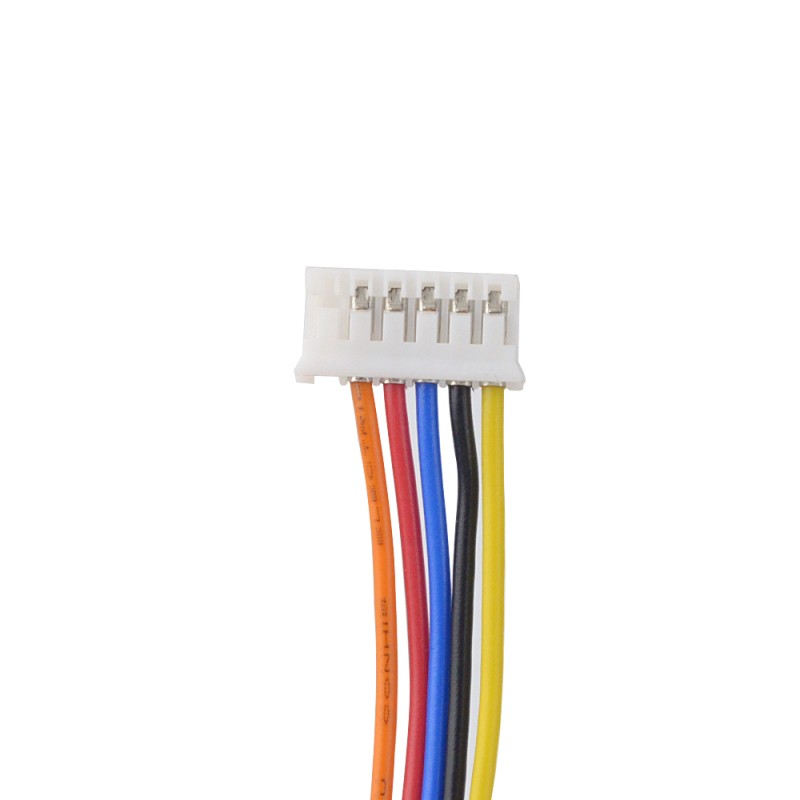

Aantal draden: 5 met connector PH-6Y
Kabellengte: 240mm
Gewicht: 115.8g

Aansluiting

1	2	3	4	5
Geel	Zwart	Blauw	Rood	Oranje

Soort product
Soort product	PM Stappenmotor met Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms)	30
Houdkoppel(mN.m)	1176
Inductantie(mH)	17.1
Nominale stroom(A)	0.4
Stap Hoek(deg.)	0.25
Fysieke specificatie
Aantal kabels	5
Framemaat(mm)	Φ35
Gewicht(g)	115.8
IP-classificatie	30
Lichaamslengte(mm)	35.2
Loodlengte(mm)	240
Overbrengingsverhouding(xx:1)	30
Schacht Diameter(mm)	5
Schachtlengte(mm)	10
Type uitgaande as	D
Type versnellingsbak	spur
