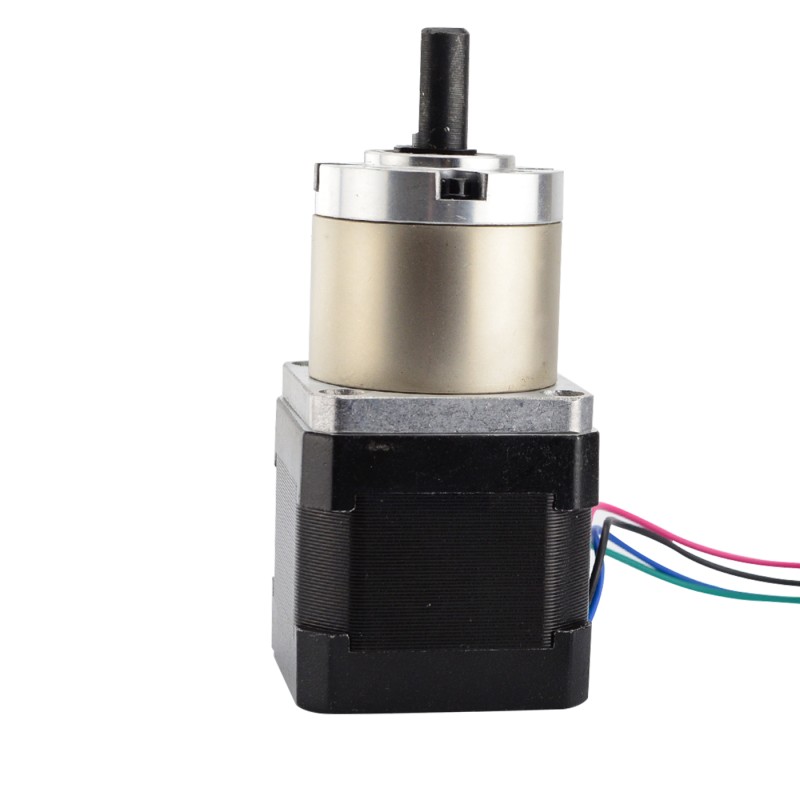

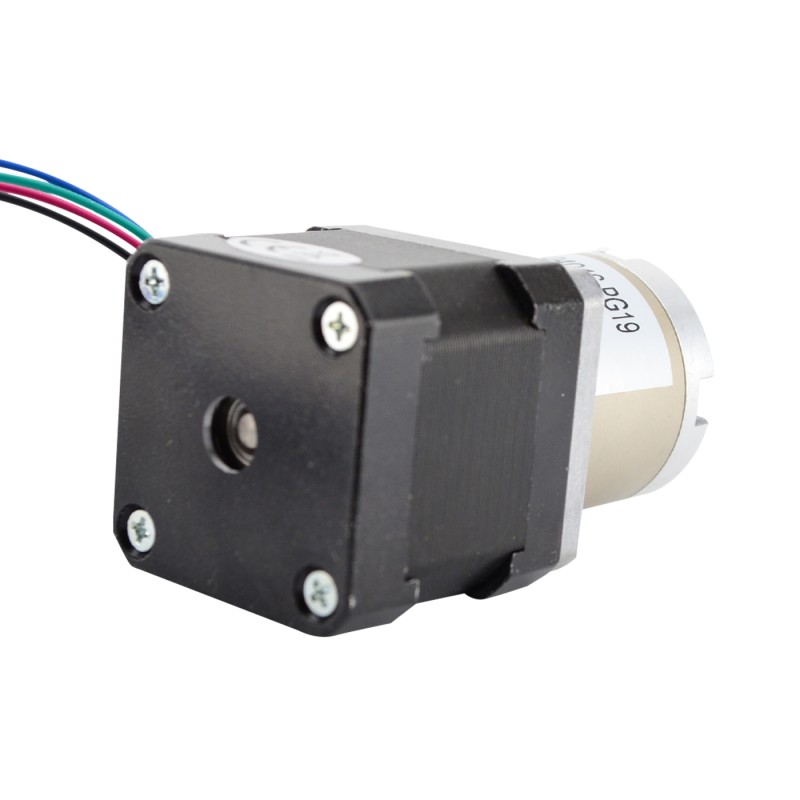

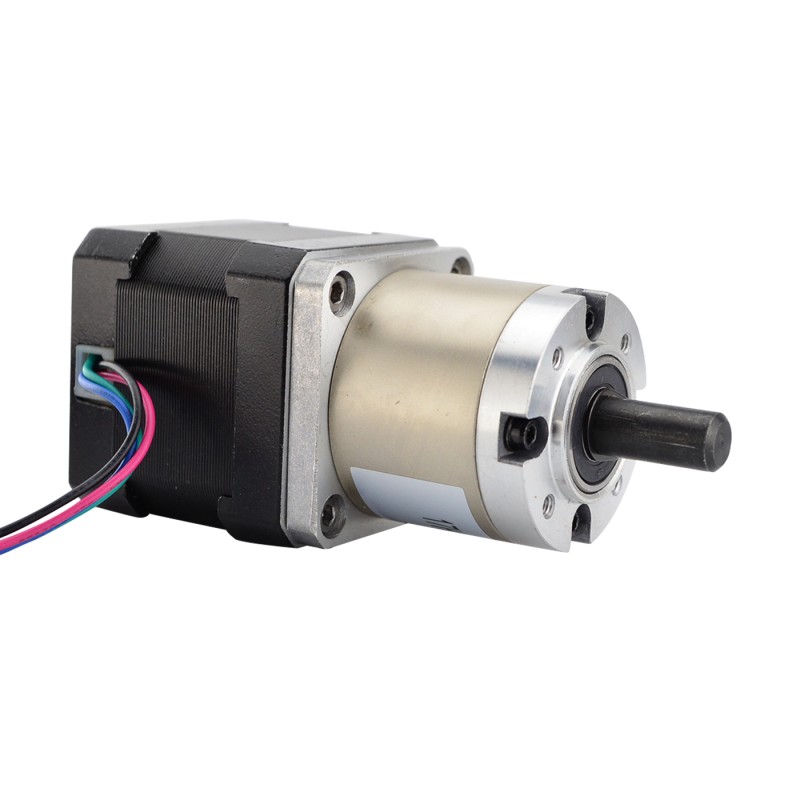

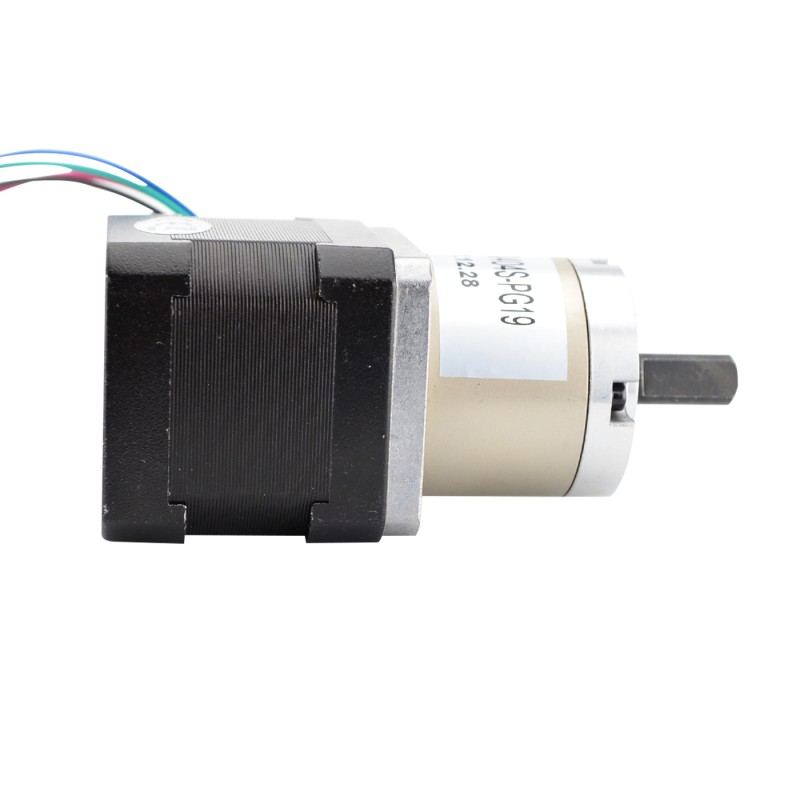

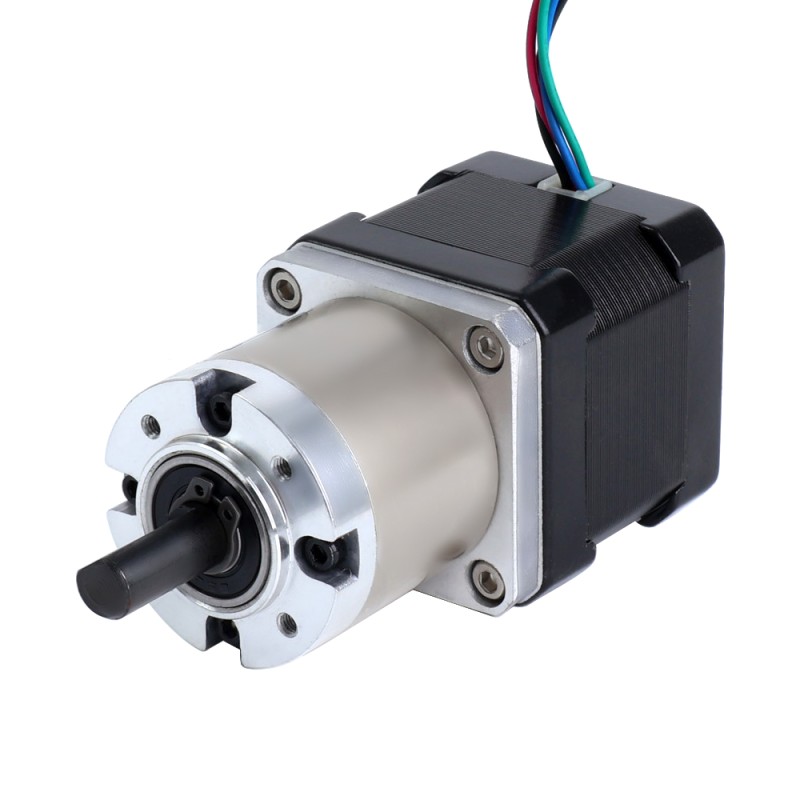

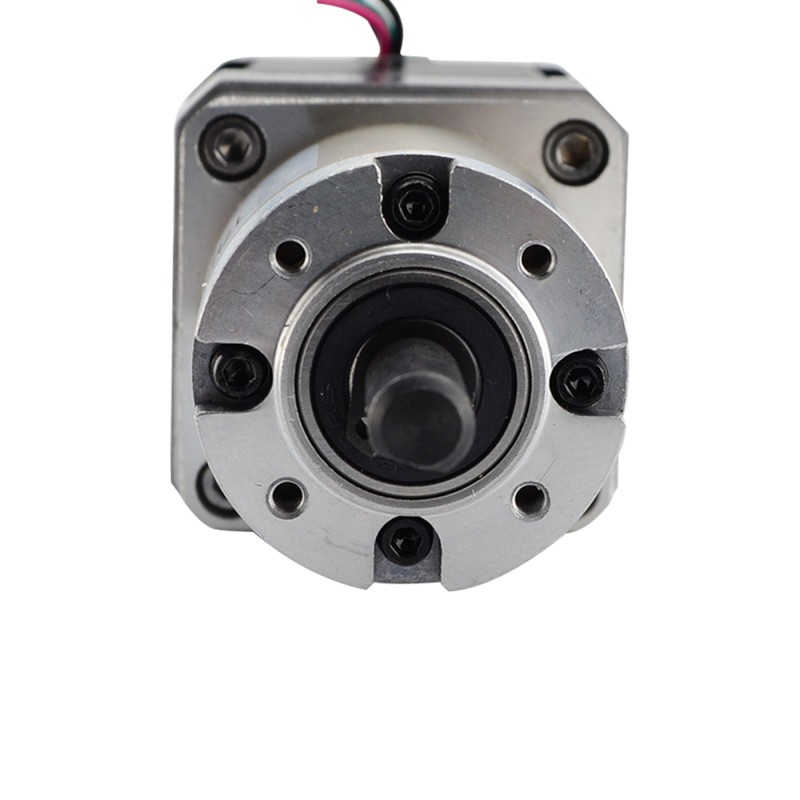

Name: Nema 17 stappenmotor bipolair L=39mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Brand: STEPPERONLINE
SKU: 17HS15-0404S-PG19
Price: 25.08 EUR
Availability: InStock

Nema 17 stappenmotor bipolair L=39mm w/overbrengingsverhouding 19:1 planetaire tandwielkast

17HS15-0404S-PG19

Schacht Diameter(mm)8

Schachtlengte(mm)20

Aantal kabels4

Loodlengte(mm)500

Vraag

Downloads

17HS15-0404S-PG19_Full_Datasheet.pdfPDF · 140.25KB

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Aantal kabels	Loodlengte(mm)	Prijs	Voorraad
17HS13-0404S-PG27	6	18	4	500	€25,67	Op voorraad
17HS13-0404S-PG5	6	18	4	500	€24,49	Op voorraad
17HS15-0404S-PG19	8	20	4	500	€25,08	Op voorraad
17HS15-1684S-PG27	8	20	4	500	€26,26	Op voorraad
17HS15-1684S-PG5	8	20	4	500	€25,20	Op voorraad
17HS19-0406S-PG14	8	20	6	500	€26,26	Op voorraad
17HS19-1684S-PG100	8	20	4	500	€27,45	Op voorraad
17HS19-1684S-PG14	8	20	4	500	€26,26	Op voorraad
17HS19-1684S-PG19	8	20	4	500	€26,26	Op voorraad
17HS19-1684S-PG27	8	20	4	500	€27,45	Op voorraad
17HS19-1684S-PG5	8	20	4	500	€26,26	Op voorraad
17HS19-1684S-PG51	8	20	4	500	€27,45	Op voorraad
17HS19-1684S-PG5X	8	20	4	1850	€27,75	Op bestelling
17HS24-2104S-PG5	8	20	4	500	€28,64	Op voorraad

Nema 17 stappenmotor bipolair L=39mm w/overbrengingsverhouding 19:1 planetaire tandwielkast

Deze Nema 17 stappenmotor met 39mm behuizing en 0,4A nominale stroom, geïntegreerd een planetaire ta... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€25,08

5 + €23,90

10 + €22,82

50 + €21,84

100 + €20,94

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 stappenmotor met 39mm behuizing en 0,4A nominale stroom, geïntegreerd een planetaire tandwielkast met 19,19:1 overbrengingsverhouding. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.

Elektrische specificatie

Onderdeelnummer fabrikant: 17HS15-0404S-PG19
Motortype: Bipolaire Stepper
Stappenhoek: 0,094deg
Houdkoppel zonder Tandwielkast: 40Ncm(56.64oz.in)
Nominale stroom/fase: 0.4A
Faseweerstand: 30ohms
Inductantie: 58mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

Type Tandwielkast: Planetaire
Overbrengingsverhouding: 19.19:1
Rendement: 80%
Speling bij nullast: <=3deg
Max.toelaatbaar koppel: 3Nm(424.83oz.in)
Moment toelaatbaar koppel: 5Nm(708.06oz.in)
Maximale axiale belasting: 50N
Maximale radiale belasting: 100N

Fysieke specificaties

Framemaat: 42 x 42mm
Lengte motor: 39mm
Tandwielkast Lengte: 35mm
Schacht Diameter: Φ8mm
Schacht Lengte: 20mm
D-gesneden Lengte: 15mm
Aantal draden: 4
Loodlengte: 500mm
Gewicht: 450g

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	30
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel zonder versnellingsbak(N.m)	0.40
Inductantie(mH)	58
Stroom (A)	0.4
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 17 (42 x 42)
Gewicht(g)	450
IP-classificatie	40
Lichaamslengte(mm)	74
Loodlengte(mm)	500
Overbrengingsverhouding(xx:1)	19.19
Schacht Diameter(mm)	8
Schachtlengte(mm)	20
Speling	<=3 deg
Type uitgaande as	D
Type versnellingsbak	Economische Planetaire
