NMRV50-G30-D19 Uit productie
Overbrengingsverhouding(xx:1)30
Type versnellingsbakWormwielkast
Diameter ingaande as(mm)19
Downloads
Dezelfde serie
| Model | Overbrengingsverhouding(xx:1) | Type versnellingsbak | Diameter ingaande as(mm) | Prijs | Voorraad | |
|---|---|---|---|---|---|---|
| 1-CL57Y-S12 Uit productie | — | — | — | — | — | |
| 1-CL57Y-S20 Uit productie | — | — | — | — | — | |
| 1-CL57Y-S30A Uit productie | — | — | — | — | — | |
| 1-CLYS20 Uit productie | — | — | — | — | — | |
| 1-CLYS30 Uit productie | — | — | — | — | — | |
| 1-CLYS30-1M5 Uit productie | — | — | — | — | — | |
| 1-CLYS30S-V20 Uit productie | — | — | — | — | — | |
| 1-CLYS40 Uit productie | — | — | — | — | — | |
| 1-DM542T-24HS34 Uit productie | — | — | — | — | — | |
| 1-DM542T-24HS39 Uit productie | — | — | — | — | — | |
| 1-DM556S-24HS39 Uit productie | — | — | — | — | — | |
| 11C13S0754ED3-013RS Uit productie | — | — | — | — | — | |
| 11E13S0754ED2-100RS Uit productie | — | — | — | — | — | |
| 11E18S0754ED2-101RS Uit productie | — | — | — | — | — | |
| 11E18S0754FD3-250RS Uit productie | — | — | — | — | — | |
| 11E18S0754GD3-250RS Uit productie | — | — | — | — | — | |
| 11E20S0674AA2-100RS Uit productie | — | — | — | — | — | |
| 11E20S0674ED2-100RS Uit productie | — | — | — | — | — | |
| 11HS12-0674D2-PG27 Uit productie | — | 26.85 | Economische Planetaire | — | — | |
| 11HS12-0674S-PG100 Uit productie | — | 99.548 | Economische Planetaire | — | — | |
| 11HS20-0674D-PG14-AR3 Uit productie | — | 13.73 | Economische Planetaire | — | — | |
| 11HS20-0714S-PG100 Uit productie | — | 99.05 | Economische Planetaire | — | — | |
| 11N13S0754AA2-100RS Uit productie | — | — | — | — | — | |
| 11N13S0754QE2-150RS Uit productie | — | — | — | — | — | |
| 11N18S0754ED3-250RS Uit productie | — | — | — | — | — | |
| 11N20S0674AA2-100RS Uit productie | — | — | — | — | — | |
| 14E13S0574JE3-150RS Uit productie | — | — | — | — | — | |
| 14E13S0574QE3-150RS Uit productie | — | — | — | — | — | |
| 14E17S0914JE3-250RS Uit productie | — | — | — | — | — | |
| 14E17S0914QE3-250RS Uit productie | — | — | — | — | — |
De wormwielkast is geüpgraded door gebruik te maken van betere materialen. Als u de nieuwe versie nodig heeft, raadpleeg dan NMRVS50-G30-D19.

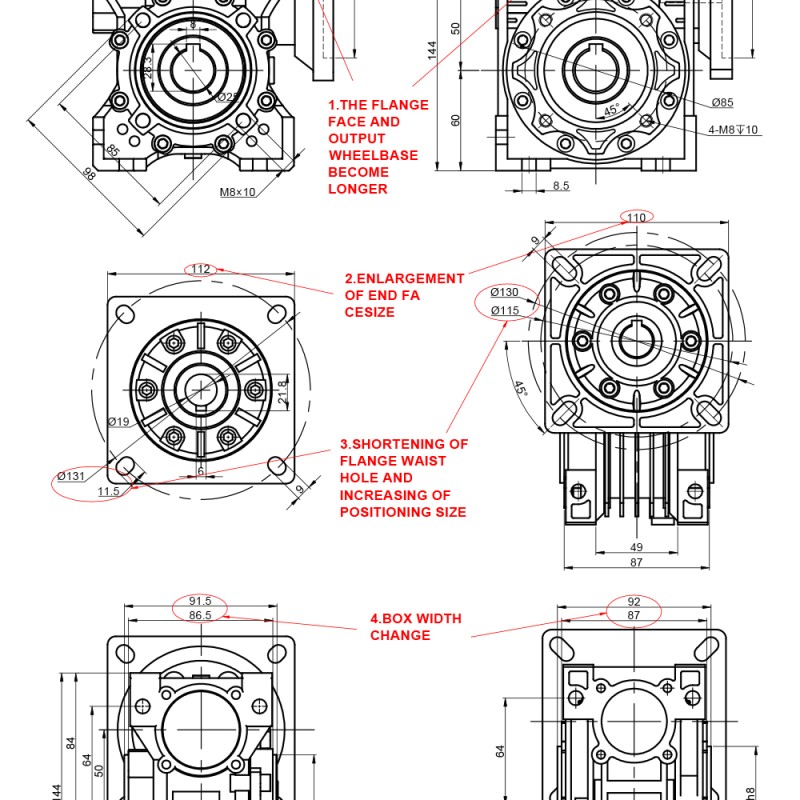

Wilt u meer weten over het verschil tussen oude en nieuwe wormwielen,lees dit artikel.
Wormwielkasten worden over het algemeen aanbevolen voor installatie van het type B3. Als u andere installatietypes gebruikt, neem dan contact met ons op voor maatwerk.

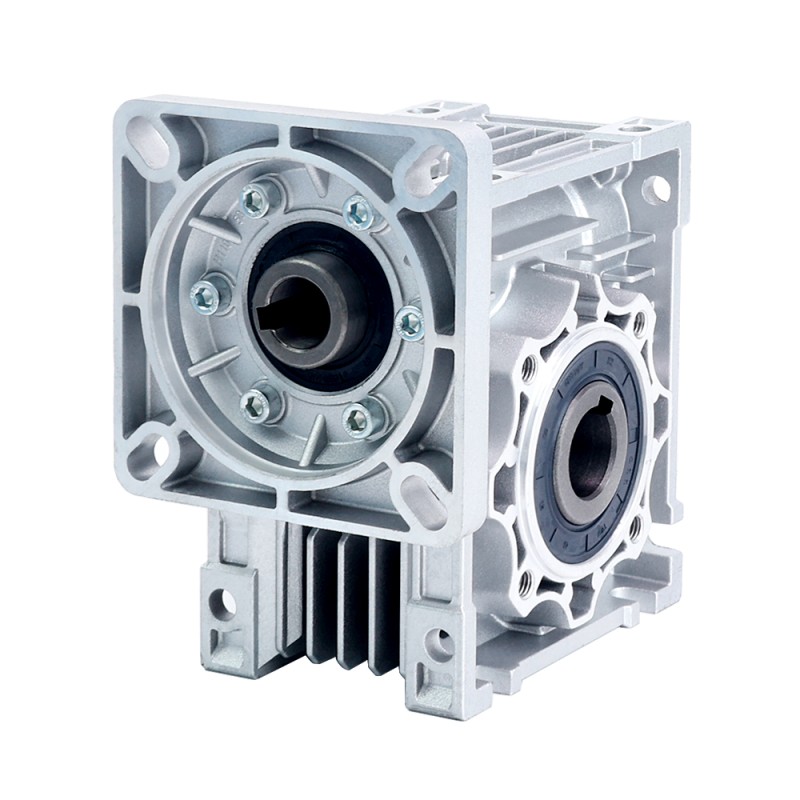

30:1 Wormwielkast NMRV50 Wormwiel Snelheidsreductor 19mm Ingangsas Diameter
De maat van deze versnellingsbak is 110mmx110mm en de diameter van de ingaande as is 19mm. Deze wormwielkast is ontworpen voor Nema 42-stappenmotoren of andere motoren met een grootte van 110 mm x 110 mm. De uitgaande as is 90° gedraaid ten opzichte van de aandrijfas. Naast de grote kasten betekent de structuur van de kast zonder spleten een onderhoudsvrije, hermetisch afgesloten kast. Het voorkomt dat het smeermiddel gemakkelijk verloren gaat en slecht wordt.
Specificaties tandwielkast
- Onderdeelnummer fabrikant: NMRV50-G30-D19
- Type tandwielkast: Wormwielkast
- Overbrengingsverhouding: 30:1
- Max.Output Toelaatbaar Koppel: 85Nm (752.31lb-in)
- Uitgang Max. Radiale Belasting: 2.86kN
- Type uitgang: Holle boring
- De Diameter van het outputboring: Φ25mm
- Type ingaande as: Zeer belangrijke manier
- De Diameter van de inputschacht: Φ19mm
- Invoeras Max. Lengte: 43mm
Opmerking
- Ingangssnelheid <=1500rpm aanbevelen.
- Vanwege de hoge speling zijn wormwielkasten niet geschikt voor positioneringstoepassingen.
