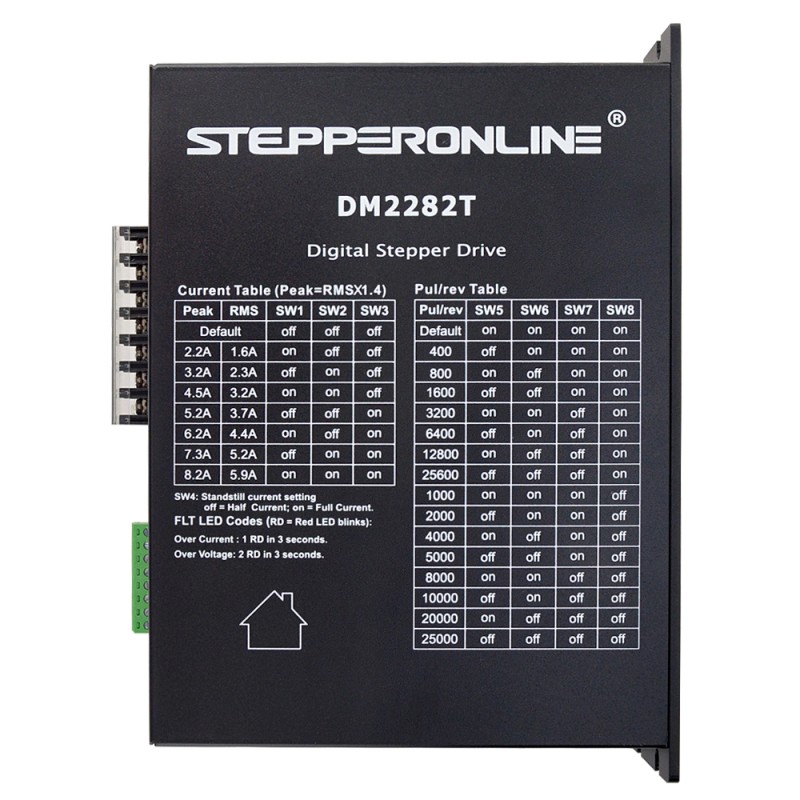

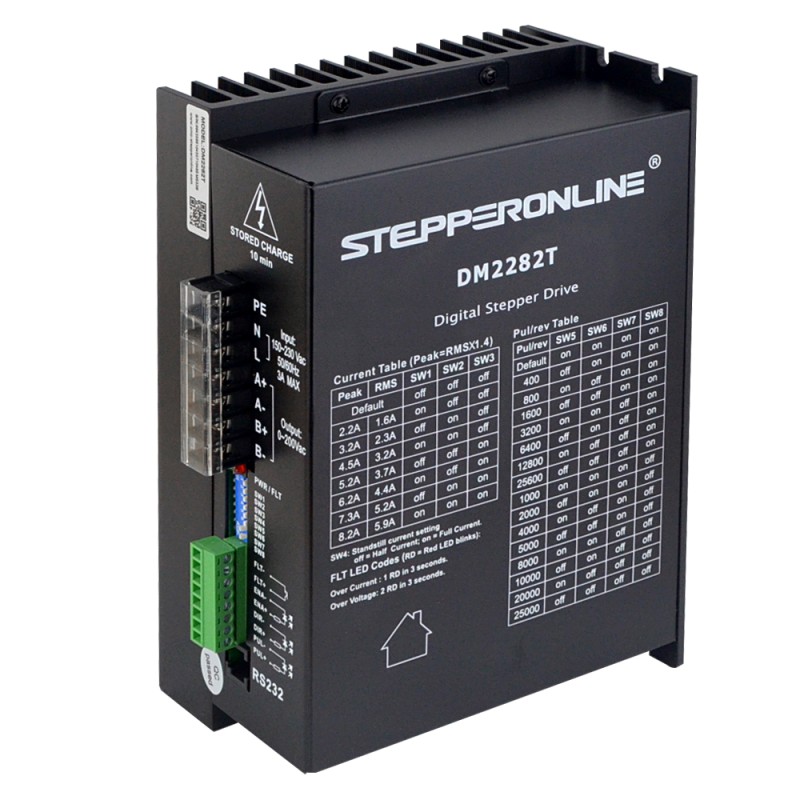

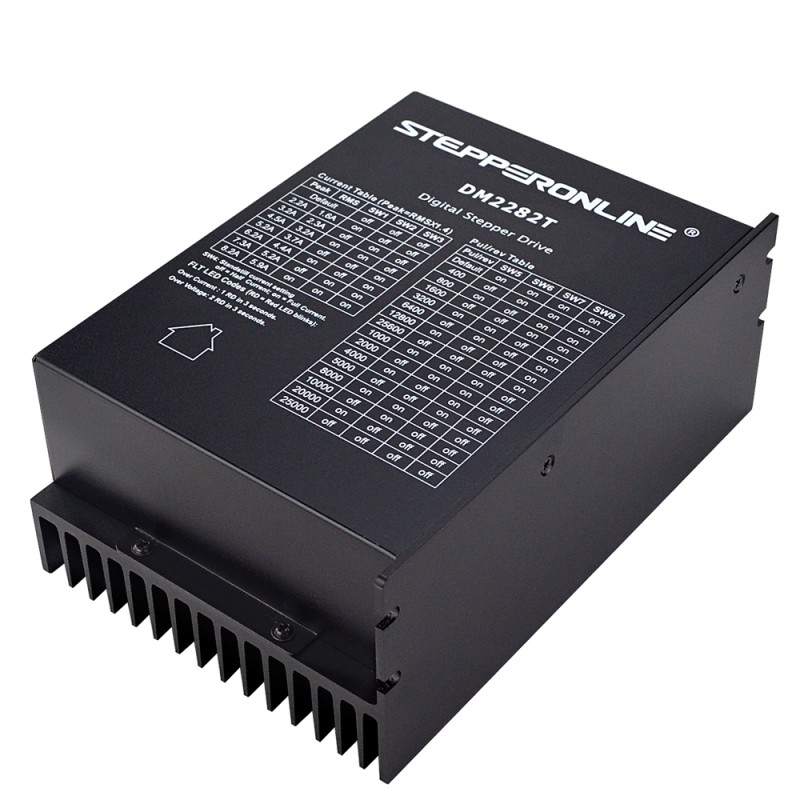

Digitale Stepper Driver 0,5-8,2A 180-240VAC voor Nema 34,42 Stepper Motor

De DM2282T is een volledig digitale stepperaandrijving die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie op het gebied van motion control. De aandrijving heeft een uniek niveau van systeemgladheid bereikt, biedt een optimaal koppel en voorkomt instabiliteit in het middenbereik. De automatische motorherkenning en parameterconfiguratie zorgen voor een snelle instelling voor optimale modi met verschillende motoren. Vergeleken met traditionele analoge aandrijvingen kan de DM2282T een stappenmotor aandrijven met veel minder ruis, minder verwarming en een soepelere beweging. De unieke eigenschappen maken de DM2282T een ideale keuze voor toepassingen met hoge eisen.

Belangrijkste kenmerken

• Anti-Resonantie zorgt voor een optimaal koppel en nulls mid-range instabiliteit
• Motor auto-identificatie en parameter auto-configuratie technologie, biedt optimale reacties met verschillende motoren
• Multi-Stepping maakt het mogelijk om met een stapinvoer met lage resolutie een hogere microstapuitvoer te produceren, waardoor de motor soepeler beweegt
• Voedingsspanning tot 240 VAC
• Uitgangsstroom programmeerbaar van 0,5 A tot 8,2 A. Deze kan ook worden ingesteld via DIP-schakelaars
• Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
• Automatische ruststroomreductie
• Geschikt voor 2-fasige en 4-fasige motoren

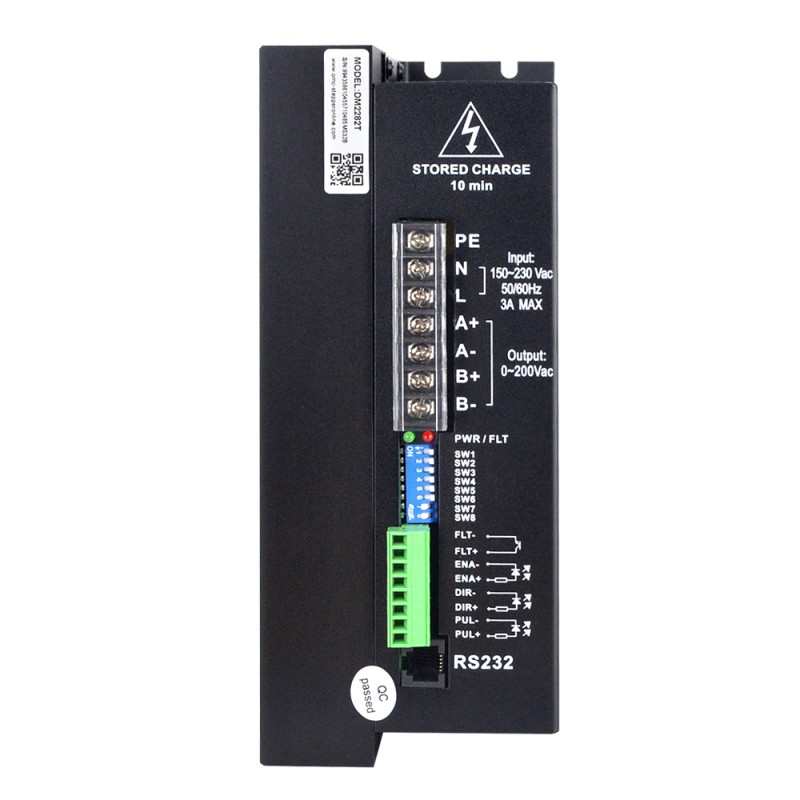

• Ondersteunt PUL/DIR en CW/CCW modi
• Beveiliging tegen overspanning, onderspanning, overstroom en fasefouten

Elektrische specificaties

• Piekstroom uitgang: 0,5 - 8,2A
• Ingangsspanning: 180 - 240 VAC
• Logische Signaalstroom: 7 - 16mA (typisch 10mA)
• Puls Ingangs Frequentie: 0 - 200kHz
• Isolatieweerstand: 500MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

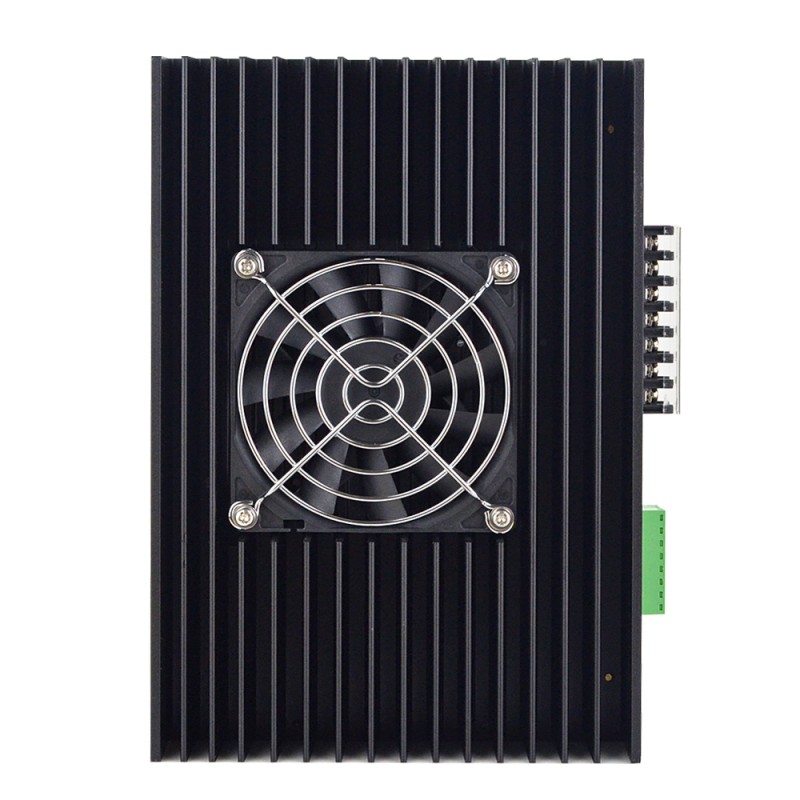

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0 - 50℃
• Vochtigheid: 40% - 90% RH
• Bedrijfstemperatuur: 70℃ MAX
• Trillingen: 5,9m/s2 Max
• Opslagtemperatuur: -20 - 65℃
• Gewicht: Approx.1300g(45.86oz)
