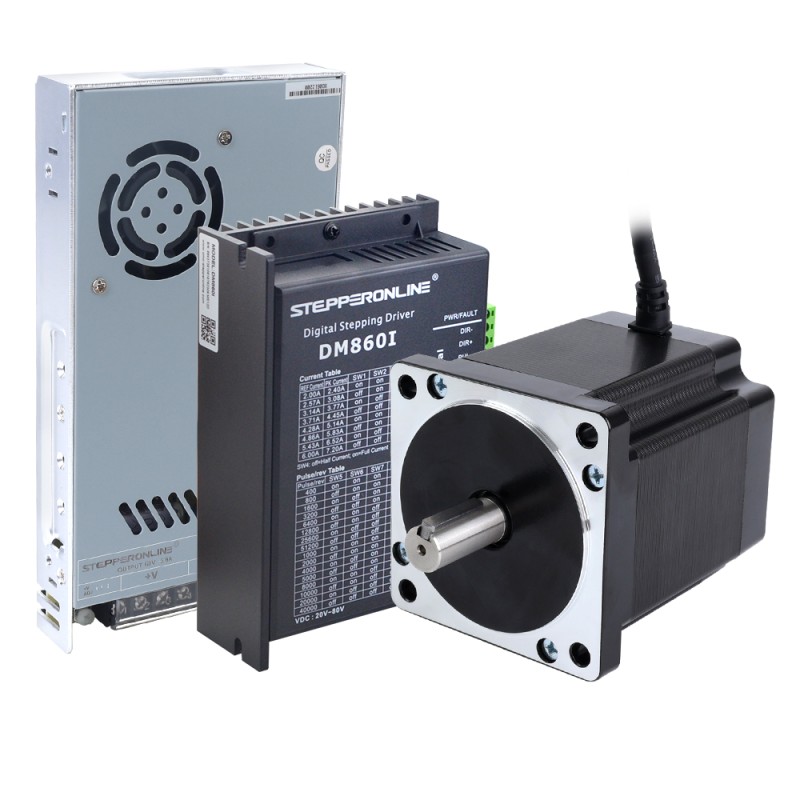

Name: 1 As Stepper CNC Kit 8.0Nm (1132.89oz.in) Nema 34 Stepper Motor & Driver & 60V Voeding
Brand: STEPPERONLINE
SKU: 1-DM860I-S80
Price: 68.32 EUR
Availability: InStock
Rating: 3 (1 reviews)

1 As Stepper CNC Kit 8.0Nm (1132.89oz.in) Nema 34 Stepper Motor & Driver & 60V Voeding

1-DM860I-S80

Type uitgaande asSpiebaan

Schacht Diameter(mm)14

Vasthoudkoppel(Ncm)800

Houdkoppel(oz.in)1132.89

Vraag

Downloads

S-350-60.pdfPDF · 128.44KB DM860I.pdfPDF · 625.95KB DM860I.STEPSTEP · 3.1MBLog in om te downloaden 34HS39-6004S.STEPSTEP · 2MBLog in om te downloaden 34HS39-6004S_Full_Datasheet.pdfPDF · 215.3KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Prijs	Voorraad
1-DM556T-23HS45	D	10	300	425	€33,98	Op voorraad
1-DM556TE-23HS45	D	10	300	424.83	€29,26	Op voorraad
1-DM860I-34HS31	Spiebaan	14	480	679.74	€45,73	Op voorraad
1-DM860I-34HS31-SALE	Spiebaan	14	480	679.74	€44,67	Op voorraad
1-DM860I-34HS39	Spiebaan	14	800	1132.89	€49,34	Op voorraad
1-DM860I-34HS39-SALE	Spiebaan	14	800	1132.89	€52,24	Op voorraad
1-DM860I-34HS45	Spiebaan	14	820	1161.45	€51,44	Op voorraad
1-DM860I-34HS45-SALE	Spiebaan	14	820	1161.45	€50,25	Op voorraad
1-DM860I-S80	Spiebaan	14	800	1132.89	€68,32	Op voorraad

1 As Stepper CNC Kit 8.0Nm (1132.89oz.in) Nema 34 Stepper Motor & Driver & 60V Voeding

Deze CNC-kit bevat: 1 x DM860I: Digitale Stepper Drive 2,4-7,2A 20-80VDC voor Nema 34 Stepper Mot... Lees meer

1 beoordeling(en) • Geef beoordeling

vanaf

€68,32

5 + €66,33

10 + €64,45

50 + €62,67

100 + €60,99

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€16,73)

Duitsland (+€17,56)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze CNC-kit bevat:

1 x DM860I: Digitale Stepper Drive 2,4-7,2A 20-80VDC voor Nema 34 Stepper Motor CNC Kit
1 x 34HS39-6004S: Nema 34 stappenmotor 8.0Nm (1132.89oz.in) 6.0A 86x86x98mm 4 draden
1 x LE-350-60: 350W 60V 5.8A 115/230V schakelende voeding

Motorspecificatie

Onderdeelnummer fabrikant: 34HS39-6004S
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 8.0Nm (1132.89oz.in)
Nominale stroom/fase: 6.0A
Fase Weerstand: 0.55ohms± 10%
Inductantie: 4,6mH±20% (1KHz)
Framemaat: 86 x 86mm
Lichaamslengte: 98mm
Schacht Diameter: Φ14mm
Schacht Lengte: 32mm
Sleutelgat Schacht Lengte: 25mm
Aantal draden: 4
Loodlengte: 500mm
Isolatieklasse: B 130°C[266°F]

Driver Specificatie

Uitgang Piekstroom: 2.4 ~ 7.2A (6.0RMS)
Ingangsspanning: +20~80VDC
Logisch Signaal Stroom: 7 ~ 16mA (typisch 10mA)
Puls Invoer Frequentie: 0 ~ 200kHz
Impulsbreedte: 2.5μS
Isolatieweerstand: 100MΩ
Steun PUL/DIR en CW/CCW wijzen
Automatische ruststroom reductie
Geschikt voor 2-fase en 4-fase motoren
Soft-start zonder "sprong" bij inschakelen
Beveiliging tegen overspanning en te hoge curren
Anti-resonantie zorgt voor optimaal koppel en nulls instabiliteit in het middenbereik
Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
8 selecteerbare piekstromen waaronder 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
Motor auto-identificatie en parameter auto-configuratie technologie, biedt optimale reacties met verschillende motoren
16 selecteerbare microstapresoluties, waaronder 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
Multi-Stepping maakt een stapinvoer met een lage resolutie mogelijk om een uitvoer met een hogere microstap te produceren, waardoor de motorbewegingen soepeler verlopen, en werkt ook goed als CNC-aandrijving.

Vermogensspecificatie

Onderdeelnummer: LE-350-60
Ingangsspanning: 115/230VAC±20%
Ingangsfrequentie: 47-63Hz
Ingangsstroom: 40A/230VAC
Uitgangsspanning: 60V
Uitgangsstroom: 5,8A
Nominaal uitgangsvermogen: 350W
Lekstroom: <0,5 mA/230VAC
Afmetingen: 215*115*30mm(L*B*H)
Intern EMI-filter
Hoge efficiëntie, lage kosten
Geforceerde luchtkoeling door ingebouwde DC-ventilator
Beveiligingen tegen overstroom, overspanning, kortsluiting en oververhitting

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Open Loop Stepper Kit
Elektrische specificatie
Aantal assen	1
Aantal fasen	2
Houdkoppel(oz.in)	1132.89
Ingangsspanning referentie(V)	20 - 80DC
Vasthoudkoppel(Ncm)	800
Fysieke specificatie
Framemaat(mm)	Nema 34 (86 x 86)
Productserie	TS-serie
Schacht Diameter(mm)	14
Type uitgaande as	Spiebaan
Voedingen	Voedingen
