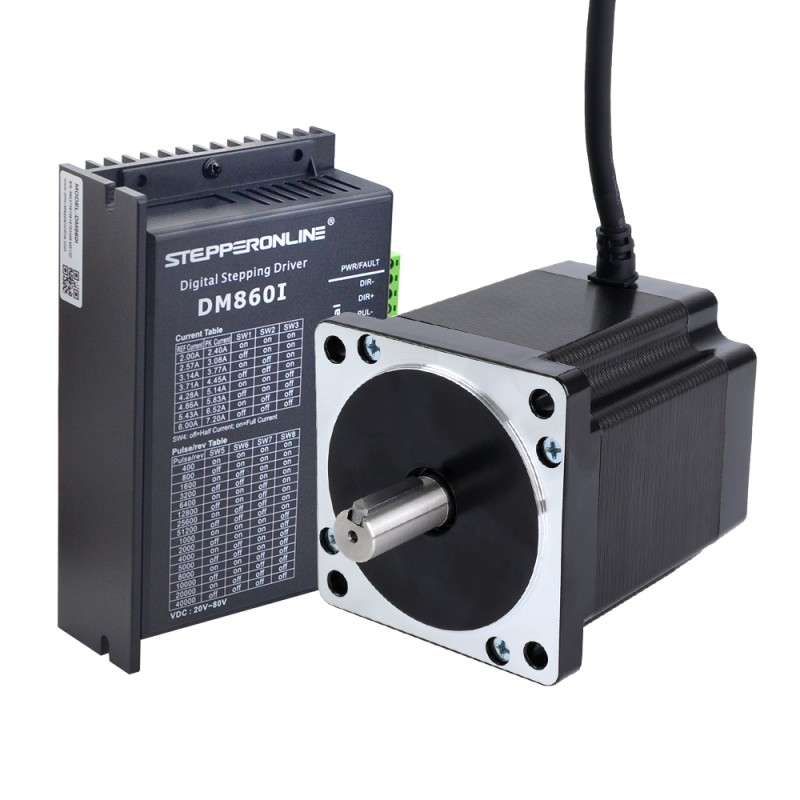

VS in de aanbieding - 1 As Stappenmotor CNC Kit 8.0Nm (1132.89oz.in) Nema 34 Stappenmotor & Driver

Deze CNC kit bevat:

• 1 x DM860I: Digitale Stepper Driver 2.4-7.2A 20-80VDC voor Nema 34 Stepper Motor CNC Drive
• 1 x 34HS39-6004S: Nema 34 Stappenmotor 8.0Nm (1132.89oz.in) 6.0A 86x86x98mm 4 Draden

Motorspecificatie

• Onderdeelnummer fabrikant: 34HS39-6004S
• Aantal fasen: 2
• Staphoek: 1.8deg
• Houdkoppel: 8.0Nm (1132.89oz.in)
• Nominale stroom/fase: 6.0A
• Fase Weerstand: 0.55ohms± 10%
• Inductantie: 4,6mH±20% (1KHz)
• Framemaat: 86 x 86mm
• Lichaamslengte: 98mm
• Schacht Diameter: Φ14mm
• Schacht Lengte: 32mm
• Sleutelgat Schacht Lengte: 25mm
• Aantal draden: 4
• Loodlengte: 500mm
• Isolatieklasse: B 130°C[266°F]

Driver Specificatie

• Uitgang Piekstroom: 2.4 ~ 7.2A (6.0RMS)
• Ingangsspanning: +20~80VDC
• Logisch Signaal Stroom: 7 ~ 16mA (typisch 10mA)
• Puls Invoer Frequentie: 0 ~ 200kHz
• Impulsbreedte: 2.5μS
• Isolatieweerstand: 100MΩ
• Steun PUL/DIR en CW/CCW wijzen
• Automatische ruststroom reductie
• Geschikt voor 2-fase en 4-fase motoren
• Soft-start zonder "sprong" bij inschakelen
• Beveiliging tegen overspanning en te hoge curren
• Anti-resonantie zorgt voor optimaal koppel en nulls instabiliteit in het middenbereik
• Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
• 8 selecteerbare piekstromen waaronder 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Motor auto-identificatie en parameter auto-configuratie technologie, biedt optimale reacties met verschillende motoren
• 16 selecteerbare microstapresoluties, waaronder 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Multi-Stepping maakt een stapinvoer met een lage resolutie mogelijk om een uitvoer met een hogere microstap te produceren, waardoor de motorbewegingen soepeler verlopen, en werkt ook goed als CNC-aandrijving.
