YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding

YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 4-CLYS30A-V20 | StepperOnline
4-CLYS30A-V20
Type uitgaande asD
Schacht Diameter(mm)8
Schachtlengte(mm)21
Resolutie encoder1000PPR
Vraag

Downloads

CL57Y-V20.STEPSTEP · 14.7MBLog in om te downloadenCL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdfPDF · 852.7KB23HS45-4204D-E1000.STEPSTEP · 4.09MBLog in om te downloaden23HS45-4204D-E1000_Full_Datasheet.pdfPDF · 153.57KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
YS Series 4-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding
Deze CNC-kit bevat:4 x 23HS45-4204D-E1000: Nema 23 Gesloten Lus Stappenmotor 3,00Nm(424,83oz.in) met... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€232,96
5 + €226,16
10 + €219,75
50 + €213,69
100 + €207,94

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

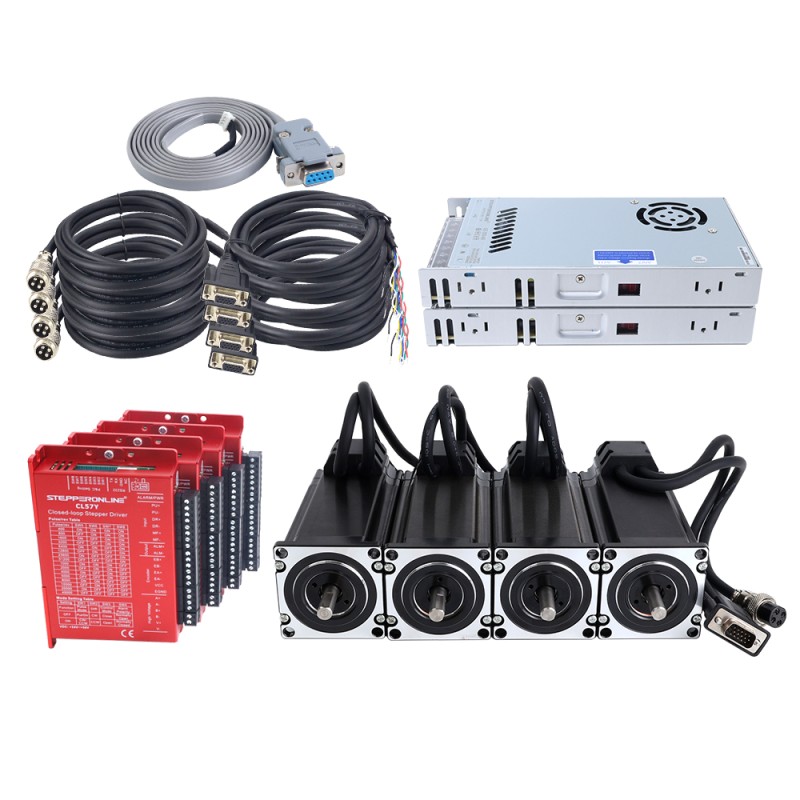

Deze CNC-kit bevat:
  • 4 x 23HS45-4204D-E1000: Nema 23 Gesloten Lus Stappenmotor 3,00Nm(424,83oz.in) met Encoder 1000PPR(4000CPR)
  • 4 x CL57Y-V20: Y Serie V2.0 Gesloten Lus Stappenmotor Driver 0-7,0A 24-50VDC voor Nema 17, 23, 24 Stappenmotoren
  • 2 x LE-350-36: MEAN WELL 350W 36V 9,7A 115/230V Schakelende voeding
  • 4 x CE2-M2-20: 1,7m(67") Motor AWG20 en Encoder Verlengkabel
  • 1 x CABLE-PC-2: RS232-debugkabel

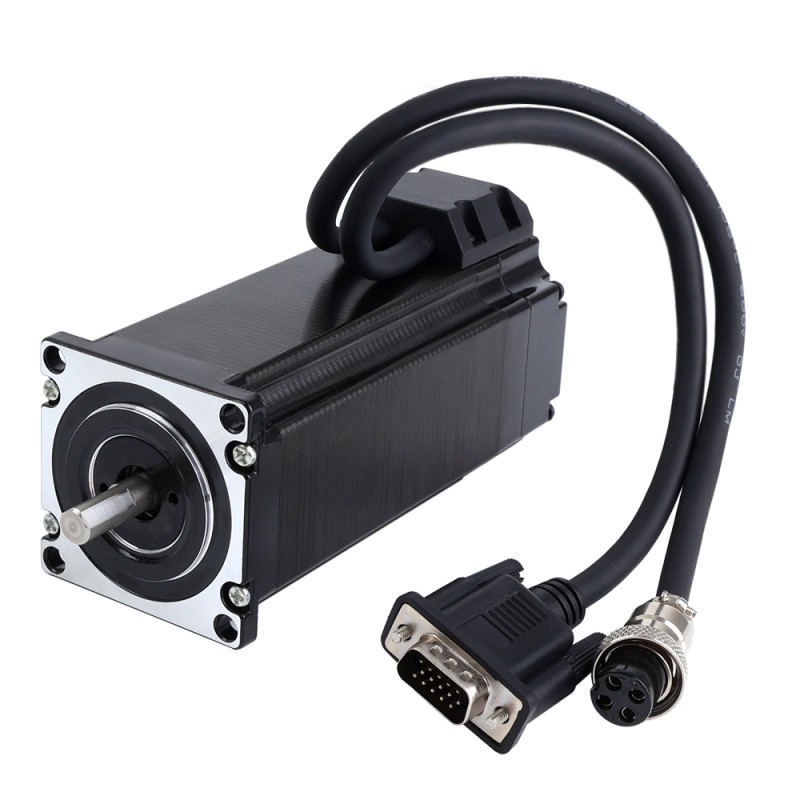

Motorspecificatie

  • Onderdeelnummer: 23HS45-4204D-E1000
  • Aantal fasen: 2
  • Houdkoppel: 3,00Nm(424,83oz.in)
  • Nominale stroom/fase: 4,2A
  • Faseweerstand: 0,82ohms
  • Inductantie: 3,6mH ± 20%(1KHz)
  • Frameformaat: 57 x 57mm
  • Lichaamslengte: 135mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 21mm
  • D-type schachtlengte: 15mm
  • Kabellengte: 300mm
  • Isolatieklasse: B 130°C[266°F]

Encoder Specificaties

  • Type uitgangscircuit: Differentieel type
  • Encoder Type: Optisch Incrementeel
  • Encoder Resolutie: 1000PPR(4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Minimale voedingsspanning: 4,5V
  • Maximale voedingsspanning: 5V
  • Uitgangsstroom: 25mA
  • Uitgangshoge spanning: 4,5V
  • Uitgangslage spanning: 4,2-4,3V
  • Maximale uitgangsfrequentie: 60kHz

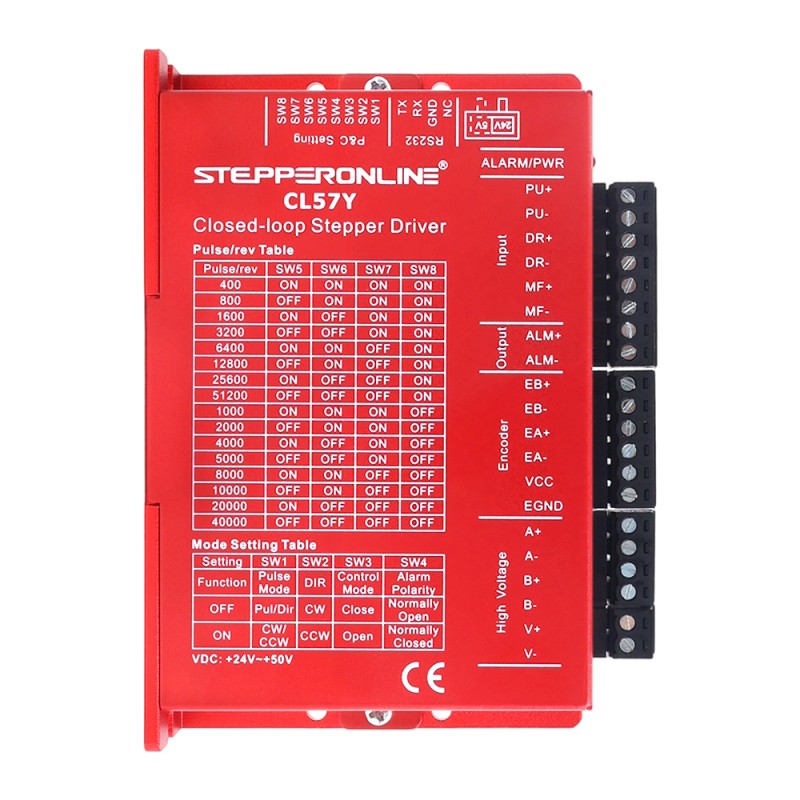

Driver Specificaties

  • Uitgangspiekstroom: 0~7A(0~5,6RMS)
  • Ingangsspanning: +24~50VDC
    • Logica Ingangsstroom: 1~7,5mA
  • Puls ingangsfrequentie: 0~200kHz
  • Isolatieresistentie: 10MΩ

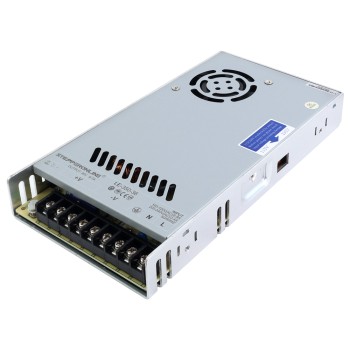

Voeding Specificaties

  • Onderdeelnummer: LE-350-36
  • Ingangsspanning: 115/230VAC ± 20%
  • Ingangsfrequentie: 47-63Hz
  • Ingangsstroom: 40 A / 230VAC
  • Uitgangsspanning: 36V
  • Uitgangsstroom: 9,7A
  • Nominaal uitgangsvermogen: 350W
  • Lekstroom: <0,5mA / 230VAC
  • Afmetingen: 215*115*30mm(L*B*H)
  • Intern EMI-filter
  • Hoge efficiëntie en lage kosten
  • Geforceerde luchtkoeling door ingebouwde DC-ventilator
  • Bescherming tegen overstroom, overspanning, kortsluiting en oververhitting

Motor- en encoderaansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Aansluiting motorverlengkabel

PIN
1
2
3
4
Kleur
Zwart
Groen
Rood
Blauw

Aansluiting verlengkabel encoder

PIN
2
3
1
13
11
12
Kleur
Rood
Wit
Zwart
Blauw
Geel
Groen
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 4
Fase Weerstand(ohms) 0.82
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 424.83
Inductantie(mH) 3.6
Ingangsspanning referentie(V) 24 - 48DC
Nominale stroom(A) 4.2
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel type
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 300
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
Kabellengte(mm) 2000
Productserie YS -serie
Schacht Diameter(mm) 8
Schachtlengte(mm) 21
Type uitgaande as D
