YS-serie 4-assige Closed Loop Stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met AC-transformator

YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
YS-serie 4-assige gesloten lus stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met 2,0m kabels en AC-transformator - 4-ACLYS65 | StepperOnline
4-ACLYS65
Type uitgaande asSpiebaan
Schacht Diameter(mm)14
Schachtlengte(mm)37
Resolutie encoder1000PPR
Vraag

Downloads

34HS39-6004D-E1000_Full_Datasheet.pdfPDF · 84KB34HS39-6004D-E1000_Torque_Curve.pdfPDF · 169.74KBCL86Y.STPSTP · 5.44MBLog in om te downloadenY_Series_Closed_Loop_Driver_Debugging_Software_4.11.zipZIP · 31.09MBCL86Y_user_manual.pdfPDF · 819.26KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
YS-serie 4-assige Closed Loop Stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met AC-transformator
Deze CNC-kit bevat: 4 x 34HS39-6004D-E1000: S-serie Nema 34 gesloten lus stappenmotor 6,50Nm(920,... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€376,16
5 + €363,30
10 + €351,29
50 + €340,05
100 + €329,50

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

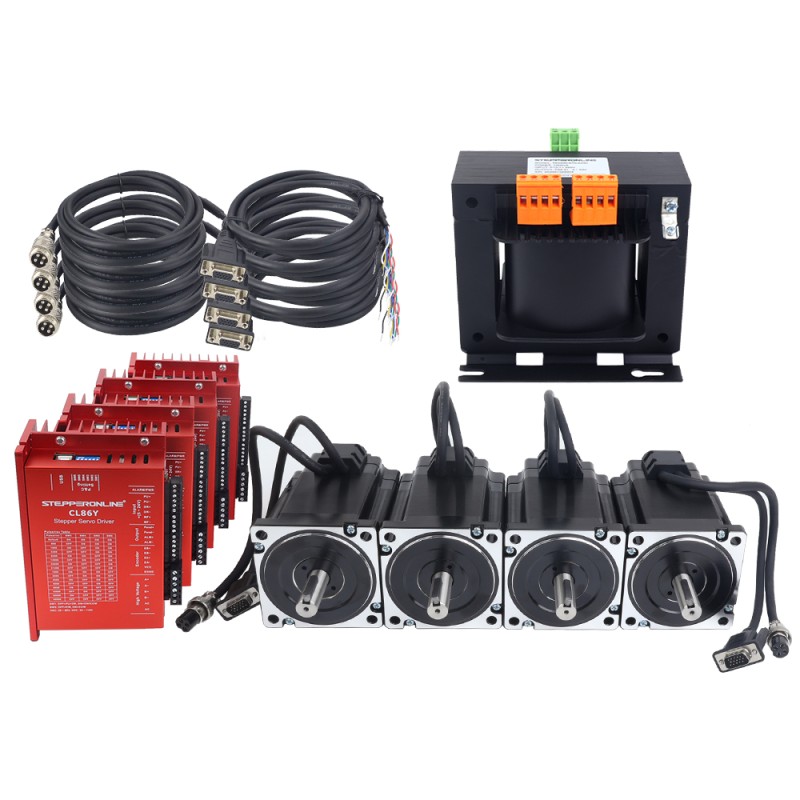

Deze CNC-kit bevat:
  • 4 x 34HS39-6004D-E1000: S-serie Nema 34 gesloten lus stappenmotor 6,50Nm(920,48oz.in) encoder 1000PPR (4000CPR)
  • 4 x CL86Y: Y-serie gesloten lus stappenmotor driver 0-8,5A 20-80VAC/30-110 VDC voor Nema 34 stappenmotor
  • 4 x CE2-M2-18: 1,7m(67") lange encoder- en motorverlengkabels
  • 1 x TR1000-A70-A220: 1000VA enkelfasige vierkante regeltransformator 220VAC tot 4 x 70VAC, 50/60Hz

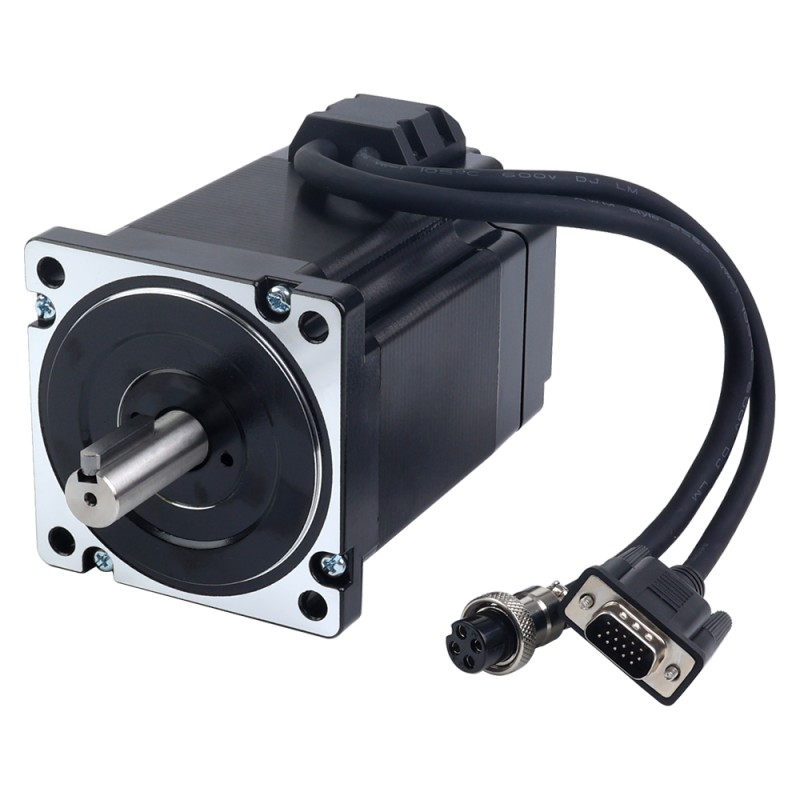

Motorspecificatie

  • Fabrikant onderdeelnummer: 34HS39-6004D-E1000
  • Motortype: Bipolaire stappenmotor
  • Staphoek: 1,8 graden
  • Houdkoppel: 6,50Nm(920,48oz.in)
  • Nominale stroom/fase: 6,0A
  • Faseweerstand: 0,36ohms ± 10%
  • Inductie: 2,6mH ± 20%(1kHz)
  • Isolatieklasse: B 130°C [266°F]
  • Framegrootte: 86 x 86mm
  • Lengte behuizing: 120mm
  • Schachtdiameter: Φ14mm
  • Schachtlengte: 37mm
  • Spiebaan-aslengte: 25mm
  • Kabellengte: 300mm

Encoderspecificatie

  • Uitgangscircuittype: Differentieel type
  • Encodertype: Optisch incrementeel
  • Encoderresolutie: 1000PPR(4000CPR)
  • Uitgangssignaalkanalen: 2 kanalen
  • Voedingsspanning min: 4V
  • Voedingsspanning max: 5V
  • Uitgangsstroom: 100mA
  • Uitgangshoge spanning: 5V
  • Uitgangslage spanning: 4,5V
  • Uitgangsfrequentie max: 60kHZ

Driver Specificatie

  • Uitgangspiekstroom: 0~8,5A (0~6 RMS)
  • Ingangsspanning: 20~80VAC/30~110VDC (typisch 48/60VDC)
  • Logische ingangsstroom: 7~20mA
  • Pulsingangsfrequentie: 0~200kHz
  • Pulsbreedte: 2,5μS
  • Isolatieweerstand: 500MΩ

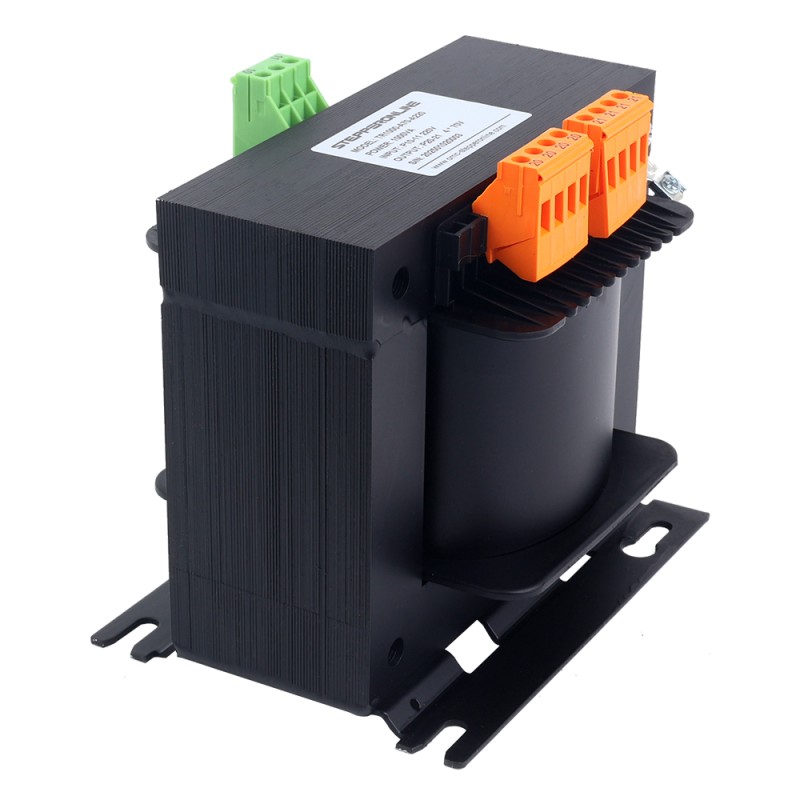

Transformatorspecificaties

  • Artikelnummer: TR1000-A70-A220
  • Fase: Enkele fase
  • Vermogen: 1000VA
  • Primaire nominale spanning: 4 x 70VAC,
  • Laadspanning: 220VAC ± 5%
  • Frequentie: 50/60Hz
  • Spoelstructuur: Vierkant
  • Isolatieklasse: Klasse B(130℃)
  • Framegrootte: 169x127x165mm
  • Installatiegatafstand: 136x105mm

Motor- en encoderverbinding

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-

Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 4
Fase Weerstand(ohms) 0.36
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 920.48
Inductantie(mH) 2.6
Ingangsspanning referentie(V) 24 - 80AC / 36 - 110DC
Nominale stroom(A) 6.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel type
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 650
Fysieke specificatie
Framemaat(mm) Nema 34 (86 x 86)
Kabellengte(mm) 2000
Productserie YS -serie
Schacht Diameter(mm) 14
Schachtlengte(mm) 37
Type uitgaande as Spiebaan
Voedingen Transformator
