Name: YS-serie 1-assige stappenmotor CNC-kit 12,0Nm(1699,34oz.in) Nema 34 stappenmotor & driver & AC-transformator
Brand: STEPPERONLINE
SKU: 1-DM860Y-TR120
Price: 77.09 EUR
Availability: InStock

YS-serie 1-assige stappenmotor CNC-kit 12,0Nm(1699,34oz.in) Nema 34 stappenmotor & driver & AC-transformator - 1-DM860Y-TR120 | StepperOnline

1-DM860Y-TR120

Type uitgaande asSpiebaan

Vasthoudkoppel(Ncm)1200

Houdkoppel(oz.in)1699.34

Framemaat(mm)Nema 34 (86 x 86)

Vraag

Downloads

34HS59-6004S.STEPSTEP · 1.06MBLog in om te downloaden 34HS59-6004S_Torque_Curve.pdfPDF · 159.6KB DM860Y.STPSTP · 4.77MBLog in om te downloaden DM860Y_User_Manual_V1.0.pdfPDF · 725.02KB Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB 34HS59-6004S_Full_Datasheet.pdfPDF · 216.21KB

Dezelfde serie

Model	Type uitgaande as	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Framemaat(mm)	Prijs	Voorraad
1-DM542T-23HS30	D	200	283.22	Nema 23 (57 x 57)	€26,39	Op voorraad
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	€26,75	Op voorraad
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	€32,17	Op voorraad
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	€46,09	Op voorraad
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	€23,10	Op voorraad
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	€23,30	Op voorraad
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€27,96	Op voorraad
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	€40,62	Op voorraad
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	€24,22	Op voorraad
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	€38,14	Op voorraad
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	€33,98	Op voorraad
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	€50,85	Op bestelling
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€29,26	Op voorraad
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	€34,47	Op voorraad
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	€29,97	Op voorraad
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	€43,89	Op voorraad
1-DM860I-34HS31	Spiebaan	480	679.74	Nema 34 (86 x 86)	€45,73	Op voorraad
1-DM860I-34HS31-SALE	Spiebaan	480	679.74	Nema 34 (86 x 86)	€44,67	Op voorraad
1-DM860I-34HS39	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€49,34	Op voorraad
1-DM860I-34HS39-SALE	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€52,24	Op voorraad
1-DM860I-34HS45	Spiebaan	820	1161.45	Nema 34 (86 x 86)	€51,44	Op voorraad
1-DM860I-34HS45-SALE	Spiebaan	820	1161.45	Nema 34 (86 x 86)	€50,25	Op voorraad
1-DM860I-34HS59	Spiebaan	1200	1699.68	Nema 34 (86 x 86)	€59,29	Op voorraad
1-DM860I-S120	Spiebaan	1200	1699.34	Nema 34 (86 x 86)	€78,26	Op voorraad
1-DM860I-S80	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€68,32	Op voorraad
1-DM860T-34HS31	Spiebaan	450	637	Nema 34 (86 x 86)	€70,40	Op bestelling
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	€85,42	Op bestelling
1-DM860TE-34HS31	Spiebaan	450	637.25	Nema 34 (86 x 86)	€53,11	Op voorraad
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	€43,74	Op voorraad
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	€43,72	Op voorraad

Alles in de categorie bekijken

YS-serie 1-assige stappenmotor CNC-kit 12,0Nm(1699,34oz.in) Nema 34 stappenmotor & driver & AC-transformator

Deze CNC-kit bevat: 1 x 34HS59-6004S: S-serie Nema 34 stappenmotor bipolair 1,8 graden 12,0Nm(169... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€77,09

5 + €74,84

10 + €72,72

50 + €70,71

100 + €68,81

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

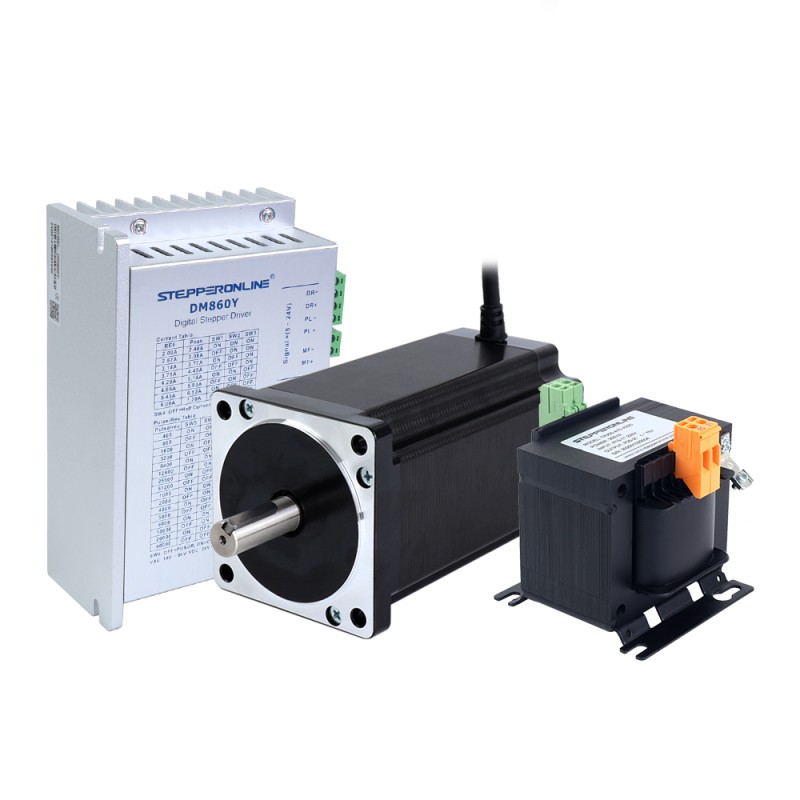

Deze CNC-kit bevat:

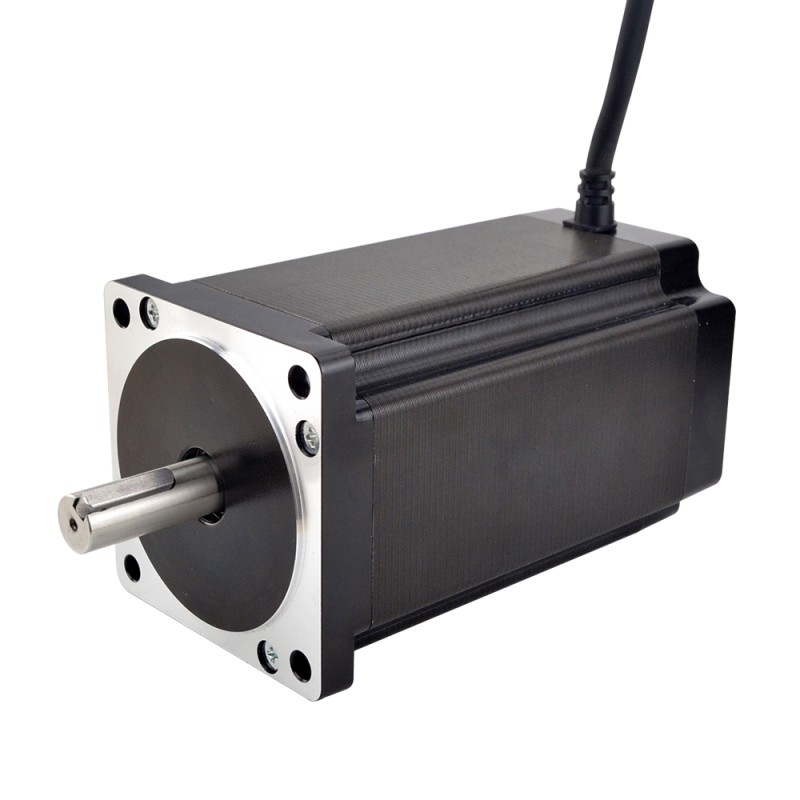

1 x 34HS59-6004S: S-serie Nema 34 stappenmotor bipolair 1,8 graden 12,0Nm(1699,34oz.in) 6,0A 86 x 86 x 151,5mm 4 draden

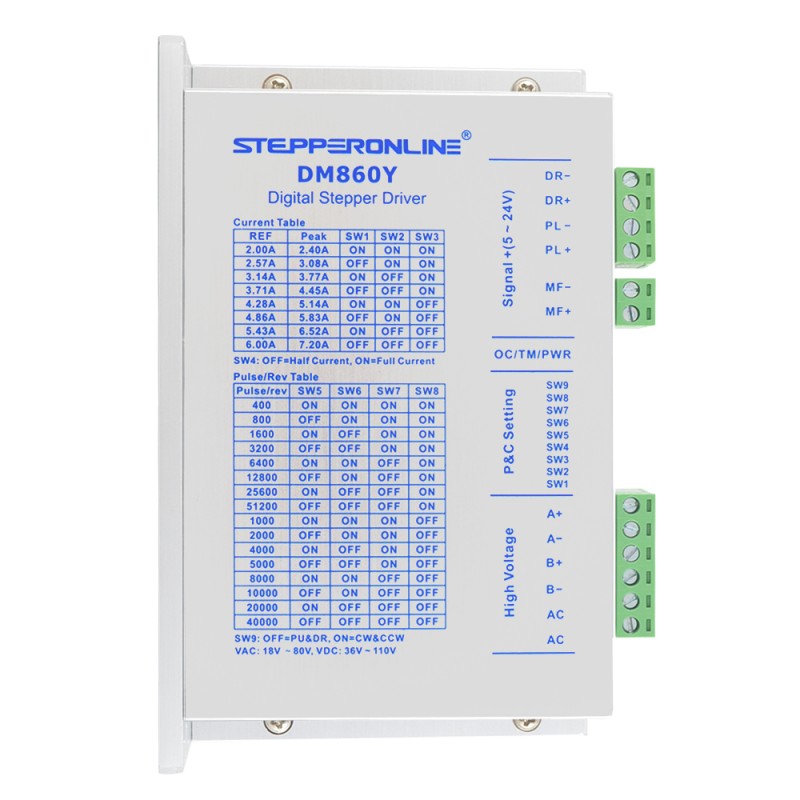

1 x DM860Y: Y-serie digitale stappenmotordriver 2,4-7,2A AC18V-80V/DC 36V-110V voor Nema 34-motor

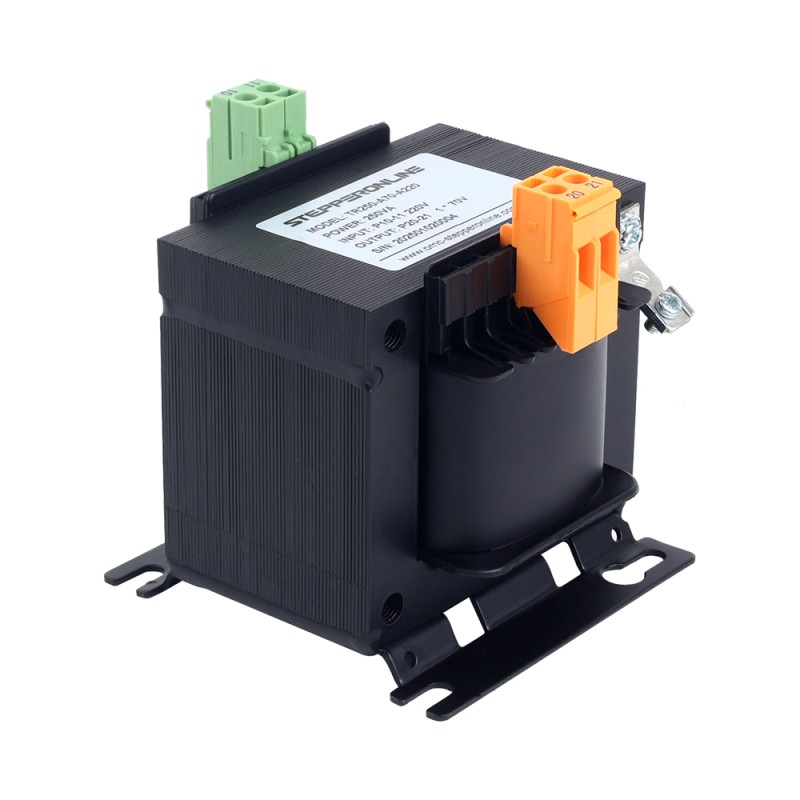

1 x TR250-A70-A220: 250VA enkelfasige vierkante regeltransformator 220VAC tot 70VAC 50/60Hz

Motorspecificatie

Fabrikantnummer: 34HS59-6004S
Aantal fasen: 2
Staphoek: 1,8 graden
Houdmoment: 12,0Nm(1699,34oz.in)
Nominale stroom/fase: 6,0A
Faseweerstand: 0,7ohms ± 10%
Inductie: 7,9mH ± 20%(1kHz)
Isolatieklasse: B 130°C [266°F]
Framegrootte: 86 x 86mm
Lengte behuizing: 151,5mm
Schachtdiameter: Φ14mm
Schachtlengte: 37mm
Spiebaan-schachtlengte: 25mm
Aantal draden: 4
Lengte draad: 500mm

Stuurprogrammaspecificatie

Uitgangspiekstroom: 2,4 - 7,2A (2,0~6,0RMS)
Logische signaalstroom: 7 - 15mA (typisch 10mA)
Pulsingangsfrequentie: 0 - 200kHz
Pulsbreedte: 2,5μS
Isolatieweerstand: 500MΩ
Ingangsspanning: AC18V~80V/DC 36V-110V (DC +/- voeding kan in willekeurige volgorde worden aangesloten)

Transformatorspecificatie

Artikelnummer: TR250-A70-A220
Fase: Enkel Fase
Vermogen: 250VA
Primaire nominale spanning: 70VAC
Laadspanning: 220VAC ± 5%
Frequentie: 50/60Hz
Spoelstructuur: Vierkant
Isolatieklasse: Klasse B(130℃)
Framegrootte: 97x104x106mm
Installatiegatafstand: 80x84mm

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Open Loop Stepper Kit
Elektrische specificatie
Aantal assen	1
Aantal fasen	2
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	1699.34
Ingangsspanning referentie(V)	18 - 80AC / 36 - 110DC
Vasthoudkoppel(Ncm)	1200
Fysieke specificatie
Framemaat(mm)	Nema 34 (86 x 86)
Productserie	YS-serie
Schacht Diameter(mm)	14
Schachtlengte(mm)	37
Type uitgaande as	Spiebaan
Voedingen	Transformator
