Name: YS Serie 1-as Closed Loop Stappenmotor Kit V2.0 6,50Nm (920,48oz.in) Nema 34 Motor met 2,0m Kabels & Driver
Brand: STEPPERONLINE
SKU: 1-CL86Y-S65-V20
Price: 67.49 EUR
Availability: InStock

YS Serie 1-as Closed Loop Stappenmotor Kit V2.0 6,50Nm (920,48oz.in) Nema 34 Motor met 2,0m Kabels & Driver - 1-CL86Y-S65-V20 | StepperOnline

1-CL86Y-S65-V20

Type uitgaande asSpiebaan

Schacht Diameter(mm)14

Schachtlengte(mm)37

Resolutie encoder1000PPR

Vraag

Downloads

Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB CL86Y-V20.STEPSTEP · 20.11MBLog in om te downloaden CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdfPDF · 858.67KB 34HS39-6004D-E1000_Full_Datasheet.pdfPDF · 84KB CE2-M2-18.pdfPDF · 115.55KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Schachtlengte(mm)	Resolutie encoder	Prijs	Voorraad
1-ACLYS120	Spiebaan	14	37	1000PPR	€94,95	Op voorraad
1-ACLYS120-1M5	Spiebaan	14	37	1000PPR	€90,92	Op voorraad
1-ACLYS65	Spiebaan	14	37	1000PPR	€103,35	Op voorraad
1-ACLYS65-1M5	Spiebaan	14	37	1000PPR	€81,88	Op voorraad
1-CL42T-P05-V41	D	5	24	1000PPR	€70,43	Op voorraad
1-CL42T-P07-V41	D	5	24	1000PPR	€72,24	Op voorraad
1-CL42T-S01-V41	D	5	20	1000PPR	€42,44	Op voorraad
1-CL42T-S04-V41	D	5	24	1000PPR	€43,72	Op voorraad
1-CL42T-S05-V41	D	5	24	1000PPR	€44,46	Op voorraad
1-CL42T-S08-V41	D	5	24	1000PPR	€45,42	Op voorraad
1-CL57T-P12-V41	D	8	21	1000PPR	€75,84	Op voorraad
1-CL57T-P20-V41	D	8	21	1000PPR	€78,81	Op voorraad
1-CL57T-P30-V41	D	10	21	1000PPR	€85,53	Op voorraad
1-CL57T-S12-V41	D	8	21	1000PPR	€50,80	Op voorraad
1-CL57T-S20-V41	D	8	21	1000PPR	€53,38	Op voorraad
1-CL57T-S30-V41	D	10	21	1000PPR	€57,06	Op voorraad
1-CL57T-S30A-V41	D	8	21	1000PPR	€58,55	Op voorraad
1-CL57T-S40-V41	D	10	21	1000PPR	€59,14	Op voorraad
1-CL57TE-S12	D	8	21	1000PPR	€51,16	Op voorraad
1-CL57TE-S20	D	8	21	1000PPR	€53,93	Op voorraad
1-CL57TE-S30	D	10	21	1000PPR	€57,76	Op voorraad
1-CL57TE-S30A	D	8	21	1000PPR	€59,46	Op voorraad
1-CL57TE-S40	D	10	21	1000PPR	€60,10	Op voorraad
1-CL57Y-S12-V20	D	8	21	1000PPR	€43,45	Op voorraad
1-CL57Y-S20-V20	D	8	21	1000PPR	€45,80	Op voorraad
1-CL57Y-S30	D	8	22	1000PPR	€70,91	Op voorraad
1-CL57Y-S30-1M5	D	8	21	1000PPR	€44,46	Op voorraad
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	€44,26	Op voorraad
1-CL57Y-S30-V20	D	8	22	1000PPR	€48,33	Op voorraad
1-CL57Y-S30A-V20	D	8	21	1000PPR	€50,50	Op voorraad

Alles in de categorie bekijken

YS Serie 1-as Closed Loop Stappenmotor Kit V2.0 6,50Nm (920,48oz.in) Nema 34 Motor met 2,0m Kabels & Driver

Deze CNC-kit bevat: 1 x 34HS39-6004D-E1000: S-serie Nema 34 gesloten lus stappenmotor 6,50Nm(920,... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€67,49

5 + €65,52

10 + €63,66

50 + €61,91

100 + €60,24

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€12,39)

Duitsland (+€11,59)

Australië (+€12,15)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

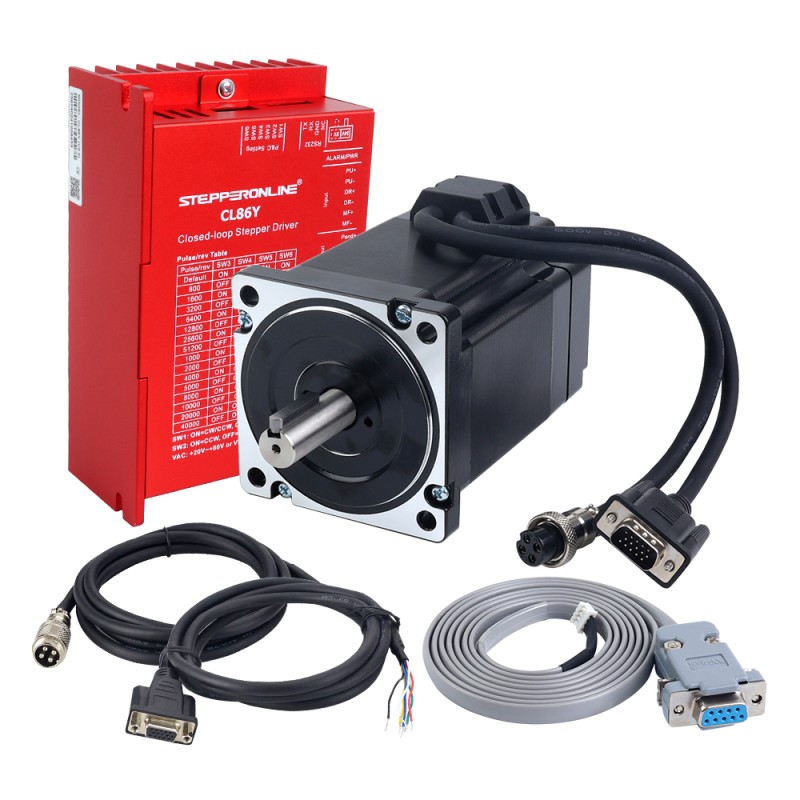

Deze CNC-kit bevat:

1 x 34HS39-6004D-E1000: S-serie Nema 34 gesloten lus stappenmotor 6,50Nm(920,48oz.in) Codeerder 1000PPR(4000CPR)
1 x CL86Y-V20: Y-serie Gesloten Lus Stappermotor Driver V2.0 0-8,5A 20-80V AC/30-110V DC voor Nema 34 Stappermotor
1 x CE2-M2-18: 1,7m(67") lange Codeerder en motor verlengkabels
1 x CABLE-PC-2: RS232-debugkabel

Motorspecificatie

Fabrikant onderdeelnummer: 34HS39-6004D-E1000
Motortype: bipolaire stappenmotor
Staphoek: 1,8 graden
Houdmoment: 6,50Nm(920,48oz.in)
Nominale stroom/fase: 6,0A
Faseweerstand: 0,36ohms ± 10%
Inductie: 2,6mH ± 20%(1KHz)
Isolatieklasse: B 130°C [266°F]
Framegrootte: 86 x 86mm
Lengte behuizing: 120mm
Schachtdiameter: Φ14mm
Schachtlengte: 37mm
Spiebaan-schachtlengte: 25mm
Kabellengte: 300mm

Codeerder-specificatie

Type uitgangscircuit: Differentieel type
Type codeerder: Optisch incrementeel
Codeerder-resolutie: 1000PPR(4000CPR)
Uitgangssignaalkanalen: 2 kanalen
Min. voedingsspanning: 4V
Max. voedingsspanning: 5V
Uitgangsstroom: 100mA
Hoge uitgangsspanning: 5V
Lage uitgangsspanning: 4,5V
Max. uitgangsfrequentie: 60kHZ

Driver-specificatie

Piek uitgangsstroom: 0~8,5A(0~6RMS)
Ingangsspanning: 20~80VAC/30~110VDC(typisch 48/60VDC)
Logische ingangsstroom: 7~20mA
Pulsingangsfrequentie: 0~200kHz
Pulsbreedte: 2,5μS
Isolatieweerstand: 500MΩ

Motor- en encoderaansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Aansluiting motorverlengkabel

PIN	1	2	3	4
Kleur	Zwart	Groen	Rood	Blauw

Aansluiting verlengkabel encoder

PIN	2	3	1	13	11	12
Kleur	Rood	Wit	Zwart	Blauw	Geel	Groen

Soort product
Soort product	Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen	1
Fase Weerstand(ohms)	0.36
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	920.48
Inductantie(mH)	2.6
Ingangsspanning referentie(V)	24 - 80AC / 36 - 110DC
Nominale stroom(A)	6.0
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel type
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	650
Fysieke specificatie
Framemaat(mm)	Nema 34 (86 x 86)
Kabellengte(mm)	2000
Productserie	YS -serie
Schacht Diameter(mm)	14
Schachtlengte(mm)	37
Type uitgaande as	Spiebaan
Voedingen	Nee
