TS-serie 1-as Closed Loop Stappenmotor CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver

1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1 As Gesloten Lus Stepper CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
1-CL42T-S05-V41
Type uitgaande asD
Schacht Diameter(mm)5
Schachtlengte(mm)24
Resolutie encoder1000PPR
Vraag

Downloads

17HS19-2004D-E1K.pdfPDF · 142.76KB17HS19-2004D-E1K.STEPSTEP · 1.44MBLog in om te downloadenCABLE-PC-1.pdfPDF · 283.64KBCL42T-V41.STEPSTEP · 3.68MBLog in om te downloadenMotionStudio_v1.4.10.rarRAR · 14.35MBCL42T-V41_Manual.pdfPDF · 937.98KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
TS-serie 1-as Closed Loop Stappenmotor CNC Kit 52Ncm (73.64oz.in) Nema 17 Motor & Driver
Deze CNC kit bevat: 1 x 17HS19-2004D-E1K: Nema 17 Closed Loop Stappenmotor 52Ncm (73.64oz.in) met... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€44,46
5 + €42,94
10 + €41,52
50 + €40,19
100 + €38,95

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

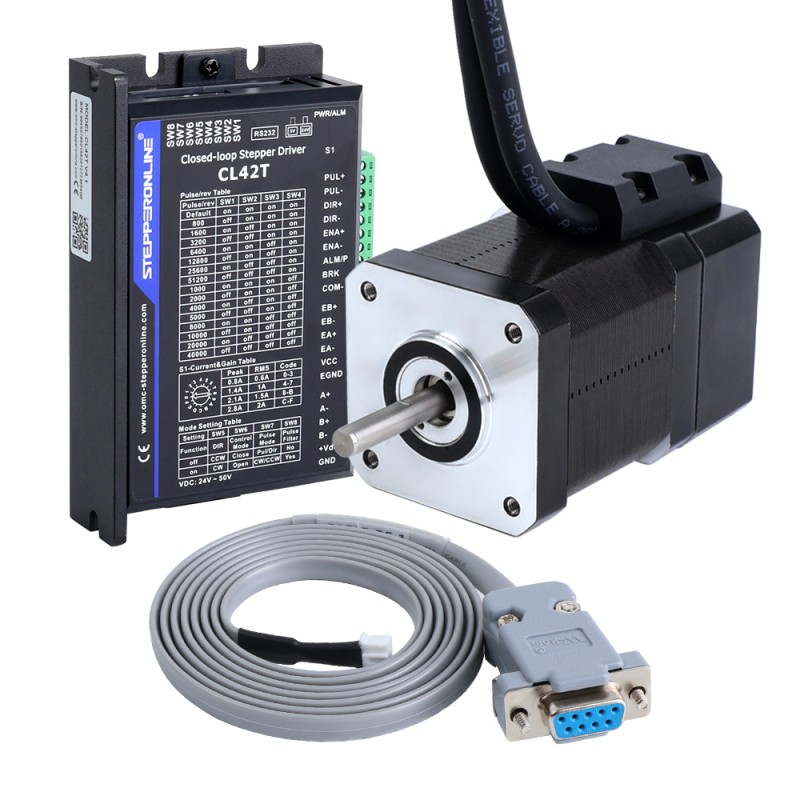

Deze CNC kit bevat:

  • 1 x 17HS19-2004D-E1K: Nema 17 Closed Loop Stappenmotor 52Ncm (73.64oz.in) met Encoder 1000PPR (4000CPR)
  • 1 x CL42T-V41: Closed Loop Stepper DriverV4.1 0-3.0A 24-48VDC voor Nema 11, 14, 17 Stappenmotor
  • 1 x CABLE-PC-1: RS232 foutopsporingskabel

Motorspecificatie

  • Artikelnummer fabrikant: 17HS19-2004D-E1K
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Koppel vasthouden: 52Ncm(73.64oz.in)
  • Nominale stroom/fase: 2.0A
  • Faseweerstand: 1,1ohms
  • Inductantie: 1,7mH ± 20% (1KHz)
  • Framemaat: 42 x 42mm
  • Lichaamslengte: 68mm
  • Schacht Diameter: Φ5mm
  • Schacht Lengte: 24mm
  • D-gesneden Schacht Lengte: 15mm
  • Loodlengte: 500mm
  • Isolatieklasse: B 130°C[266°F]

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Type encoder: Optische incrementele
  • Encoder Resolutie: 1000PPR (4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • SupplyVoltage Min: 5V
  • Voedingsspanning Ax: 5V
  • Uitgang HighVoltage: <4V
  • Uitgang LowVoltage: <1V

Bestuurderspecificatie

  • Piekstroom uitgang: 0~3A
  • Ingangsspanning: +24~48VDC (typisch 24VDC)
  • Logische Signaalstroom: 7~16mA (typisch 10mA)
  • Puls Ingangsfrequentie: 0~200kHz
  • Pulsbreedte: 2.5μS
  • RS232 foutopsporende interface beschikbaar
  • Trilling en met geringe geluidssterkte, vlotte beweging
  • Beveiligingen voor overVoltage, over stroom en positie volgende fout

Motor- en encoderaansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
GND
EA+
EA-
EB+
EB-
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 1
Aantal fasen 2
Fase Weerstand(ohms) 1.1
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 73.64
Inductantie(mH) 1.7
Ingangsspanning referentie(V) 24 - 48DC
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Vasthoudkoppel(Ncm) 52
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
Kabellengte(mm) 2000
Productserie TS-serie
Schacht Diameter(mm) 5
Schachtlengte(mm) 24
Type uitgaande as D
Voedingen Nee
