Name: TES Series 1-assige CNC-stappenmotorkit 3,4Nm(481,48oz.in) Nema 24 stappenmotor & Driver DM556TE
Brand: STEPPERONLINE
SKU: 1-DM556TE-24HS39
Price: 34.47 EUR
Availability: InStock

TES Series 1-assige CNC-stappenmotorkit 3,4Nm(481,48oz.in) Nema 24 stappenmotor & Driver DM556TE - 1-DM556TE-24HS39 | StepperOnline

1-DM556TE-24HS39

Type uitgaande asD

Vasthoudkoppel(Ncm)340

Houdkoppel(oz.in)481.48

Framemaat(mm)Nema 24 (60 x 60)

Vraag

Downloads

24HS39-3008D.STEPSTEP · 1.63MBLog in om te downloaden DM556TE.STEPSTEP · 11.44MBLog in om te downloaden TE_series_user_manual.pdfPDF · 1.01MB 24HS39-3008D_Full_Datasheet.pdfPDF · 126.63KB 24HS39-3008D_Torque_Curve.pdfPDF · 213.2KB

Dezelfde serie

Model	Type uitgaande as	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Framemaat(mm)	Prijs	Voorraad
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	€26,75	Op voorraad
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	€32,17	Op voorraad
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	€46,09	Op voorraad
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	€23,10	Op voorraad
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	€23,30	Op voorraad
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€27,96	Op voorraad
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	€40,62	Op voorraad
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	€24,22	Op voorraad
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	€38,14	Op voorraad
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	€33,98	Op voorraad
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	€50,85	Op bestelling
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€29,26	Op voorraad
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	€34,47	Op voorraad
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	€29,97	Op voorraad
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	€43,89	Op voorraad
1-DM860I-34HS31	Spiebaan	480	679.74	Nema 34 (86 x 86)	€45,73	Op voorraad
1-DM860I-34HS31-SALE	Spiebaan	480	679.74	Nema 34 (86 x 86)	€44,67	Op voorraad
1-DM860I-34HS39	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€49,34	Op voorraad
1-DM860I-34HS39-SALE	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€52,24	Op voorraad
1-DM860I-34HS45	Spiebaan	820	1161.45	Nema 34 (86 x 86)	€51,44	Op voorraad
1-DM860I-34HS45-SALE	Spiebaan	820	1161.45	Nema 34 (86 x 86)	€50,25	Op voorraad
1-DM860I-34HS59	Spiebaan	1200	1699.68	Nema 34 (86 x 86)	€59,29	Op voorraad
1-DM860I-S120	Spiebaan	1200	1699.34	Nema 34 (86 x 86)	€78,26	Op voorraad
1-DM860I-S80	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€68,32	Op voorraad
1-DM860T-34HS31	Spiebaan	450	637	Nema 34 (86 x 86)	€70,40	Op bestelling
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	€85,42	Op bestelling
1-DM860TE-34HS31	Spiebaan	450	637.25	Nema 34 (86 x 86)	€53,11	Op voorraad
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	€43,74	Op voorraad
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	€43,72	Op voorraad
1-DM860Y-34HS39	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€46,99	Op voorraad

Alles in de categorie bekijken

TES Series 1-assige CNC-stappenmotorkit 3,4Nm(481,48oz.in) Nema 24 stappenmotor & Driver DM556TE

Deze CNC-kit bevat: 1 x DM556TE: Digitale stappenmotor driver TE-serie 1,8-5,6A 24-50VDC voor Nem... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€34,47

5 + €33,43

10 + €32,46

50 + €31,54

100 + €30,67

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

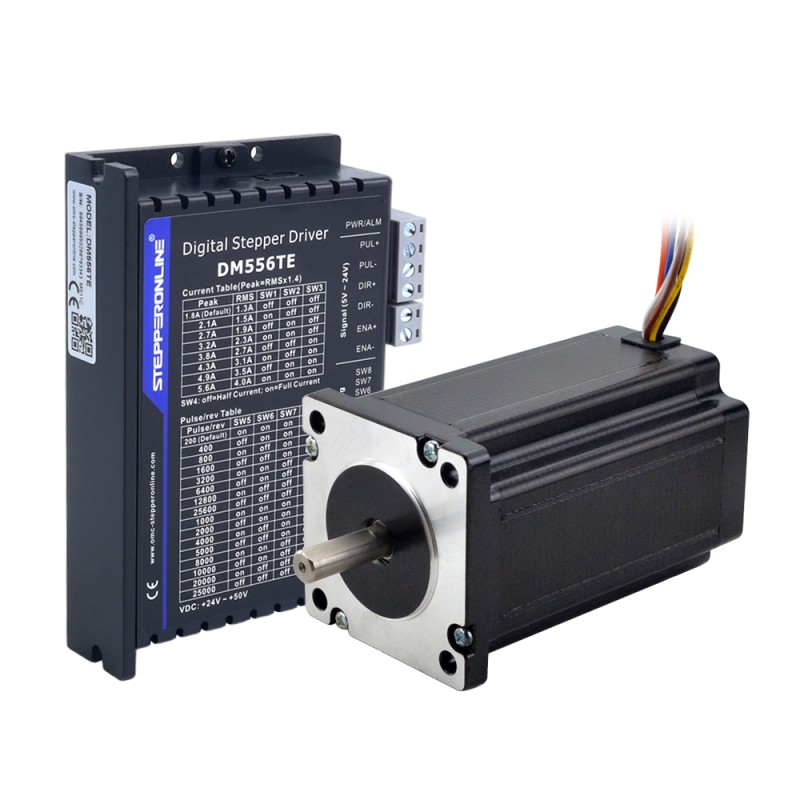

Deze CNC-kit bevat:

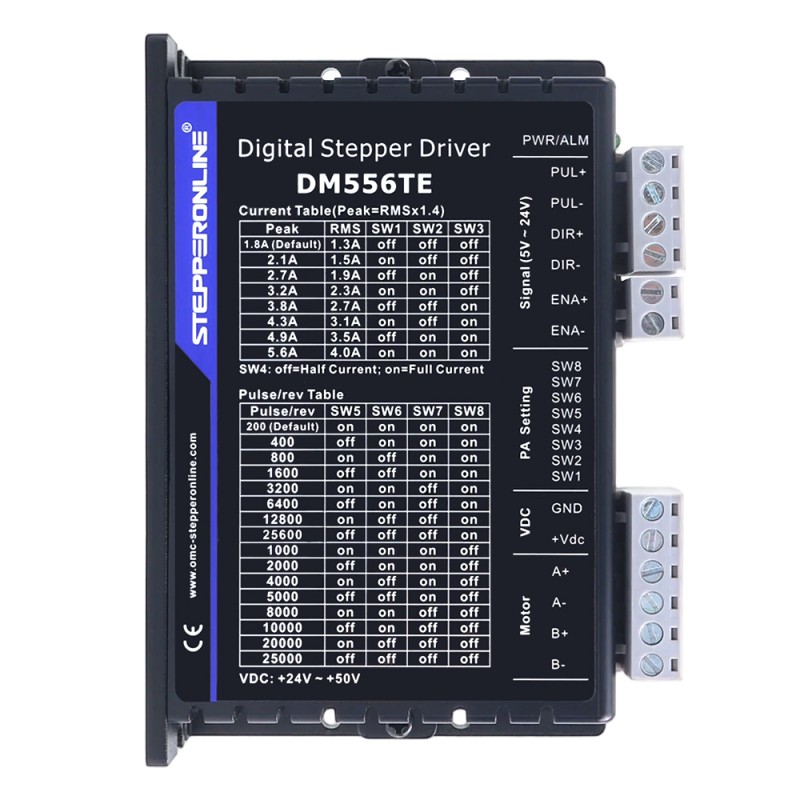

1 x DM556TE: Digitale stappenmotor driver TE-serie 1,8-5,6A 24-50VDC voor Nema 23, 24, 34 motor

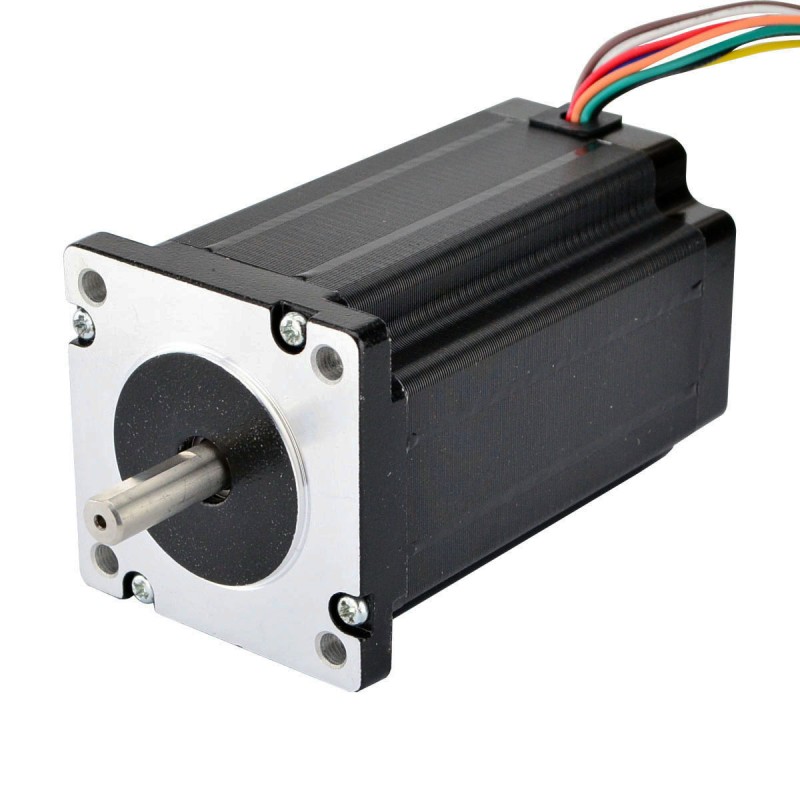

1 x 24HS39-3008D: Dubbele Schacht Nema 24 Bipolair 3.4Nm(481.48oz.in) 60x60x100mm 8 Draden

Motorspecificatie

Onderdeelnummer fabrikant: 24HS39-3008D
Motortype: Bipolaire Stepper
Staphoek: 1.8deg
Houdkoppel (Bipolair): 3.4Nm(481.48oz.in)
Houdkoppel (Unipolair): 2.8Nm (397oz.in)
Nominale stroom/fase (bipolair parallel): 4A
Nominale stroom/fase (bipolaire serie): 2A
Nominale stroom/fase (unipolair): 3A
Fase Weerstand (Bipolaire Parallel): 0.7ohms
Faseweerstand (Bipolaire Serie): 2,8 ohm
(Unipolaire) faseresistentie: 1,4 ohm
Inductantie (Bipolaire Parallel): 3mH±20% (1KHz)
(Bipolaire Periodieke) inductantie: 12mH±20% (1KHz)
(Unipolaire) inductantie: 3mH±20% (1KHz)
Framemaat: 60 x 60mm
Lichaamslengte: 100mm
Schacht Diameter: Φ8mm
Schacht Lengte: 24mm
D-gesneden Lengte: 20mm
Aantal draden: 8
Loodlengte: 400mm
Gewicht: 1,6kg

Aansluiting

A+	A-	B+	B-
Rood/Blauw	Geel/Zwart	Wit/Bruin	Oranje/groen

Specificatie bestuurder

Uitgangspiekstroom: 1,8~5,6A(1,3~4,0 RMS)
Ingangsspanning: +24~50VDC
Logica ingangsspanning: 5-24VDC
Logica ingangsstroom: 7-20mA
Pulsingangsfrequentie: 0-200kHz
Pulsbreedte: 2,5µs
Isolatieweerstand: 500MΩ
Detectie van open circuit motorwikkelingen
Optisch geïsoleerde ingangen van 5V tot 24V
Ondersteunt alleen enkelvoudige puls
Automatische vermindering van ruststroom
Pulsingangsfrequentie tot 200kHz
Stap- en richtingsbesturing(PUL/DIR)
Microstappen voor soepele motorbeweging
Zachte start zonder "sprong" bij inschakelen
Beveiliging tegen overspanning en overstroom
TTL-compatibele en optisch geïsoleerde ingangen tot 5,6A
16 selecteerbare microstapresoluties van 200-25.600Via DIP-schakelaars
8 selecteerbare uitgangsstroominstellingen van 1,8A tot 5,6A via DIP-schakelaars
Anti-resonantie voor optimaal koppel, extra soepele beweging, lage motorverwarming en geluid
Motorauto-identificatie en parameter auto-configuratie voor optimaal koppel van een breed scala aan motoren

Soort product
Soort product	Open Loop Stepper Kit
Elektrische specificatie
Aantal assen	1
Aantal fasen	2
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	481.48
Ingangsspanning referentie(V)	24 - 50DC
Vasthoudkoppel(Ncm)	340
Fysieke specificatie
Framemaat(mm)	Nema 24 (60 x 60)
Productserie	TES Series
Schacht binnendiameter(mm)	8
Type uitgaande as	D
