TES Serie 3-assig 4,0Nm(566,56oz.in) Nema 24 Closed Loop Stepper Kit & Driver CL57TE met voeding

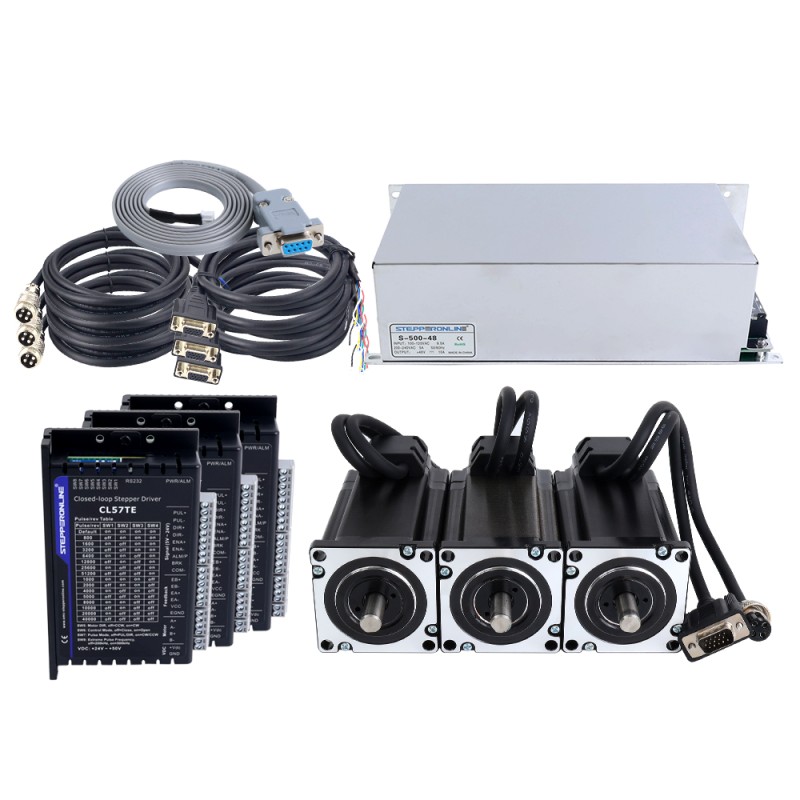

• 3 x CL57TE: TE Serie Gesloten Lopen Stappermotor Driver 0,5-7,0A 24-50VDC voor Nema 17, 23, 24 Stappermotoren

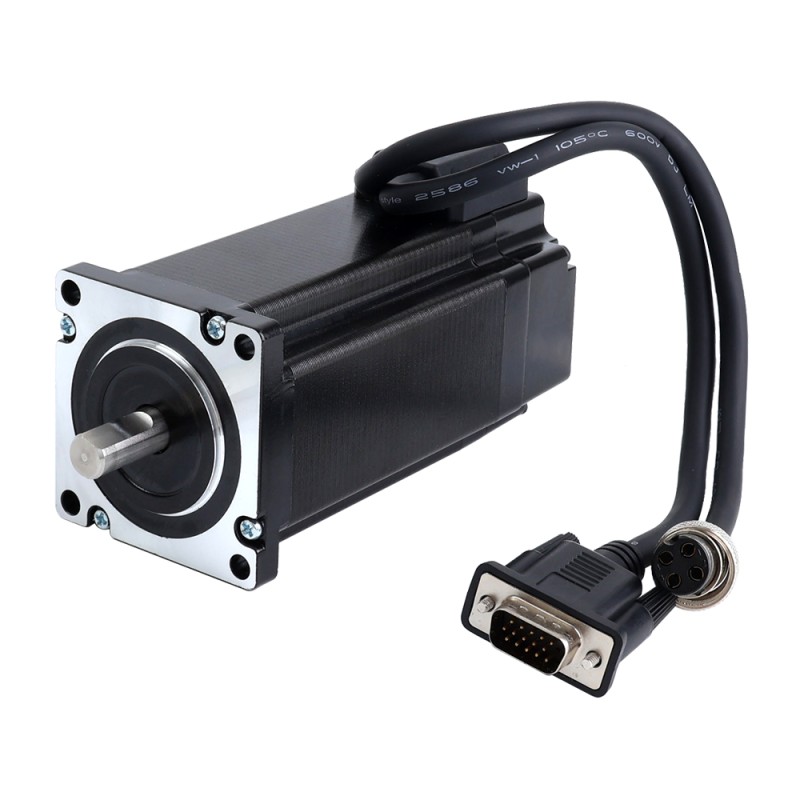

• 3 x 24HS40-5004D-E1000: Nema 24 Closed Loop Stappenmotor 4.0Nm/566.56oz.in Encoder 1000PPR

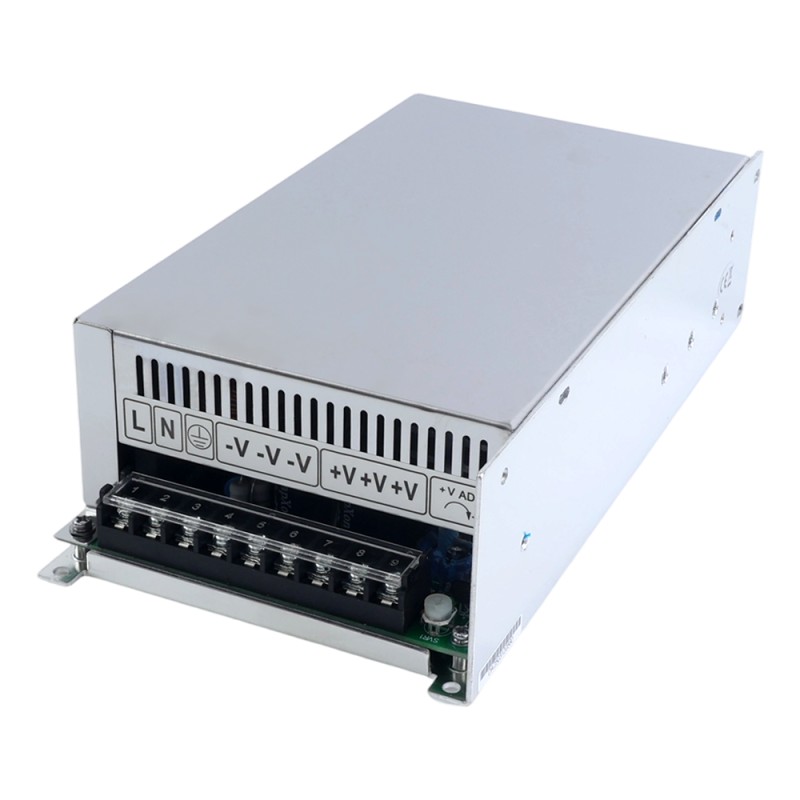

• 1 x S-500-48: 500W 48V 5.0A 115/230V schakelende voeding Stepper Motor CNC frees kits
• 1 x CABLE-PC-1: RS232 foutopsporingskabel
• 3 x CE2M: 1,7 m (67 ") lange encoder verlengkabel voor Closed Loop stappenmotor
• 3 x CM2M-20: AWG20 1,7 m (67 ") lange motor verlengkabel met GX16 Aviation Plug

Motorspecificatie

• Onderdeelnummer fabrikant: 24HS40-5004D-E1000
• Aantal fasen: 2
• Staphoek: 1.8deg
• Houdkoppel: 4.0Nm (566.56oz.in)
• Nominale stroom/fase: 5.0A
• Faseweerstand: 0,60 ohm
• Inductantie: 2,6mH ± 20% (1KHz)
• Framemaat: 60 x 60mm
• Lichaamslengte: 122mm
• Schacht Diameter: Φ 10mm
• Schacht Lengte: 21mm
• D-CUT Schachtlengte: 15mm
• Lood Lengte: 300mm
• Isolatieklasse: B 130°C[266°F]

Encoderspecificatie

• Type uitgangscircuit: Differentieel type
• Type encoder: Optische incrementele
• Encoder Resolutie: 1000PPR (4000CPR)
• Uitgangssignaal kanalen: 2 kanalen
• Voedingsspanning Min: 4V
• Voedingsspanning max: 5V
• Uitgangsstroom: 100mA
• Hoog uitgangsspanning: 5V
• Uitgang laagspanning: 4.5V
• Uitgangsfrequentie Max: 60kHZ

Motor- en encoderaansluiting

Aansluiting motorverlengkabel

Aansluiting verlengkabel encoder

Driver Specificatie

• Uitgang piekstroom: 0,5~7,0A (0~6,0 RMS)
• Ingangsspanning: +24~50 VDC (typisch 24, 36, 48 VDC)
• Logica signaalstroom: 7~16 mA (typisch 10 mA)
• Alarm uitgang logica stroom: 100 mA
• Puls ingangsfrequentie (5V @ 50% duty cycle): 0~500 kHz
• Puls ingangsfrequentie (24V @ 50% duty cycle): 0~200 kHz
• Minimale pulsbreedte: 1 µS @ 5V, of 2,5 µS @ 24V
• Isolatieweerstand: 100 MΩ
• RS232 debug-interface
• Optisch geïsoleerde ingangen met 5V tot 24V
• Intelligente aanpassing van uitgangsstroom
• Zachte start zonder "sprong" bij inschakelen
• Instellen motordraairichting via SW5
• Instellen gesloten lus of open lus besturing via SW6
• Instellen Stap&Richting of CW&CCW pulstype via SW7
• Instellen positiecommando filter via SW8
• Een foutuitgang en een configureerbare uitgang voor alarm of in positie
• Verbeterde prestaties, vooral bij lage toepassingssnelheden (<60 RPM)
• Automatische afstemming voor een breed scala aan NEMA 17, 23 en 24 gesloten lus stappelmotoren
• Geen stapverlies; Geen koppelreserve; Geen jagen of overschieten; Geen afstemming voor eenvoudige installatie
• Beveiligingen tegen overspanning, overstroom en positie volgfout, enz.
• 15 microstapinstellingen van 800-51.200 via DIP-schakelaars, of 200-51.200 via software (verhoging met 200)
• Standaard ondersteunt het een encoder met een resolutie van 1000 PPR, en u kunt ook elke resolutie tussen 0-5000 PPR aanpassen

Specificatie voeding

• 48V DC 10.5A uitgang
• AC ingangsspanningsbereik: 92~135V/180~264VAC
• 115V/230V AC geselecteerd door schakelaar
• Hoog rendement lage kosten
• Gedwongen luchtkoeling door ingebouwde DC ventilator
• Lage uitgangsrimpel en yawp
• Overstroom, overspanning, kortsluiting en oververhittingsbeveiliging
• 215*115*50mm (L*W*H)
