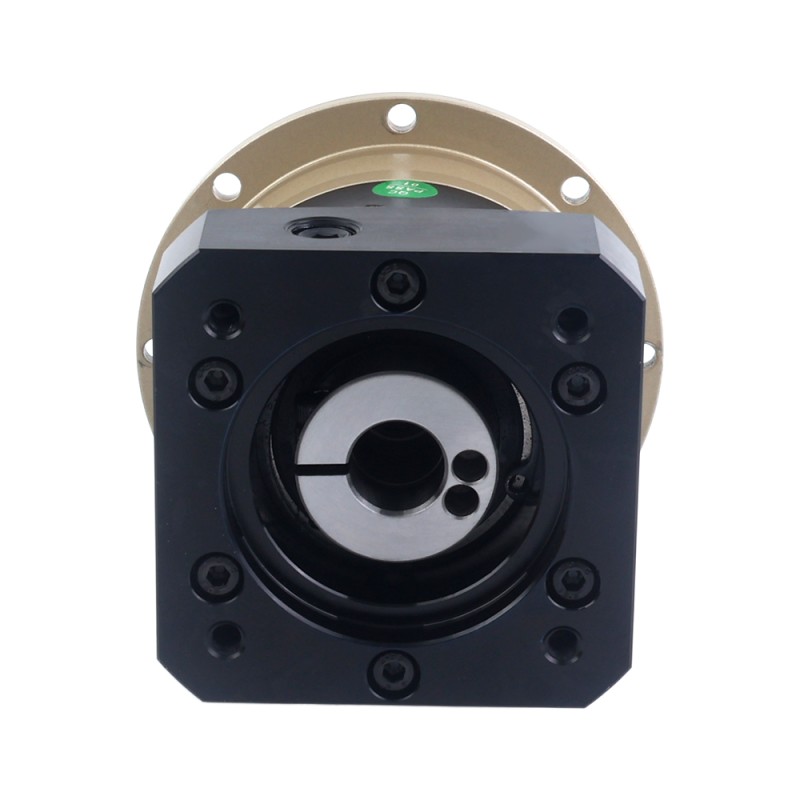

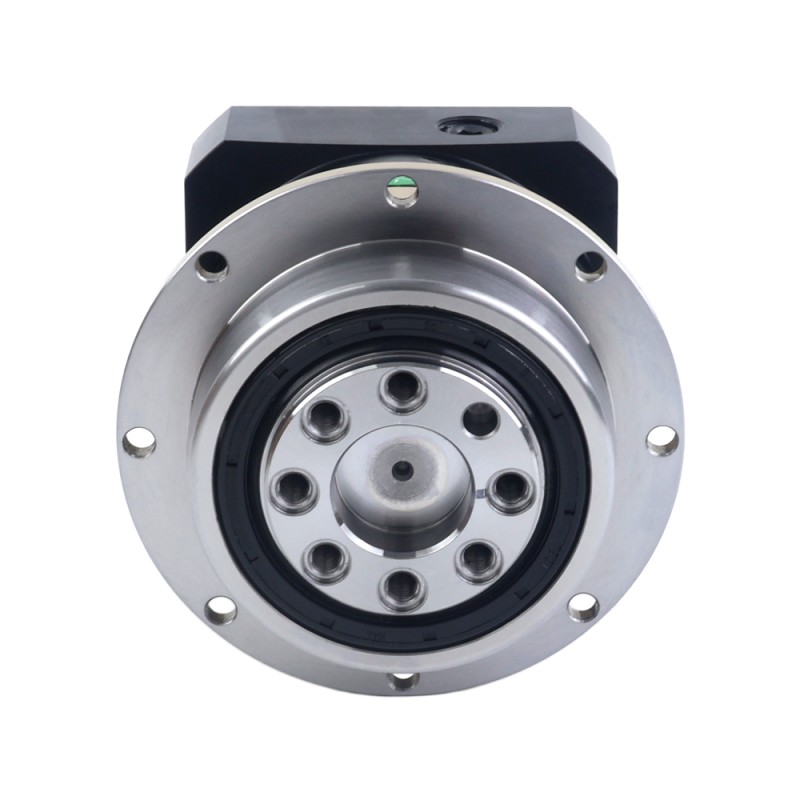

TAD Serie 70mm 5:1 Planetaire Tandwielkast met Schuine Tanden Speling 3arcmin voor Servomotoren IP65

Deze planetaire tandwielkast met schuine tanden uit de TAD-serie biedt een overbrengingsverhouding van 5:1 met een speling van 3arcmin. Hij is ontworpen voor servomotoren met een grootte van 70mm en een ingaande asdiameter van 14mm en wordt geleverd met een flens zodat uw motor eenvoudig direct op de ingang kan worden aangesloten.
Deze tandwielkast is ontworpen voor ruwe omgevingen met een hoge beschermingsgraad van IP65 en heeft schuine tanden voor een soepele en stille werking met hoog koppel en hoge nauwkeurigheid. Bovendien biedt het ontwerp een hoge draagcapaciteit voor veeleisende toepassingen zoals geautomatiseerde productielijnen, verpakkingsmachines, textielmachines, enz.

Specificaties tandwielkast

• Artikelnummer: TAD60-G5-P1
• Type tandwielkast: Planetair met schuine tanden
• Materiaal tandwielen: Gelegeerd staal
• Overbrengingsverhouding: 5:1
• Efficiëntie: ≥95%
• Speling bij nullast: ≤3arc-min
• Nominaal ingangstoerental: 5000rpm
• Maximaal ingangstoerental: 10000rpm
• Max. toelaatbaar koppel: 60Nm(531.04lb-in)
• Momentaan toelaatbaar koppel: 150Nm(1327.61lb-in)
• Maximale axiale belasting van de as: 1300N
• Maximaal buigend moment: 125N
• Waterdichtheidsgraad: IP65
• Levensduur: 20000 uur

Fysieke specificaties

• Framemaat: 70 x 70mm
• Lengte tandwielkast: 83.5mm
• Diameter uitgaande flens: Φ40mm
• Diameter ingaande as: Φ14mm
• Lengte ingaande as: Max. 32.5mm
