A6-serie 1000W EtherCAT AC-servomotorset 3000rpm 3,18Nm met rem 17-bit absolute encoder IP67

Dit is een AC-servomotor en driverkit uit de A6-serie, bestaande uit een 220VAC 1000W-motor en een enkel-/driefasige 220V 1000W-servodriver die EtherCAT-communicatie ondersteunt. Met de ingebouwde 17-bits absolute multiturn-encoder en een rem van 24 V en 8,5 W levert de motor uitstekende servobesturingsprestaties.
Deze serie servoproducten is eenvoudig te bedienen, zuinig en efficiënt. Het heeft de kenmerken van hoge respons, hoge precisie, hoge snelheid, hoge synchronisatie, enz., Ondersteunt zelfafstemming met één knop en automatische traagheidsdetectie enz.
De servoproducten uit de A6-EC-serie kenmerken zich door een hoge kostenefficiëntie en zijn compatibel met populaire PLC's van merken als Beckhoff en Omron, waardoor ze efficiënte en handige motion control-oplossingen bieden voor verschillende industrieën.

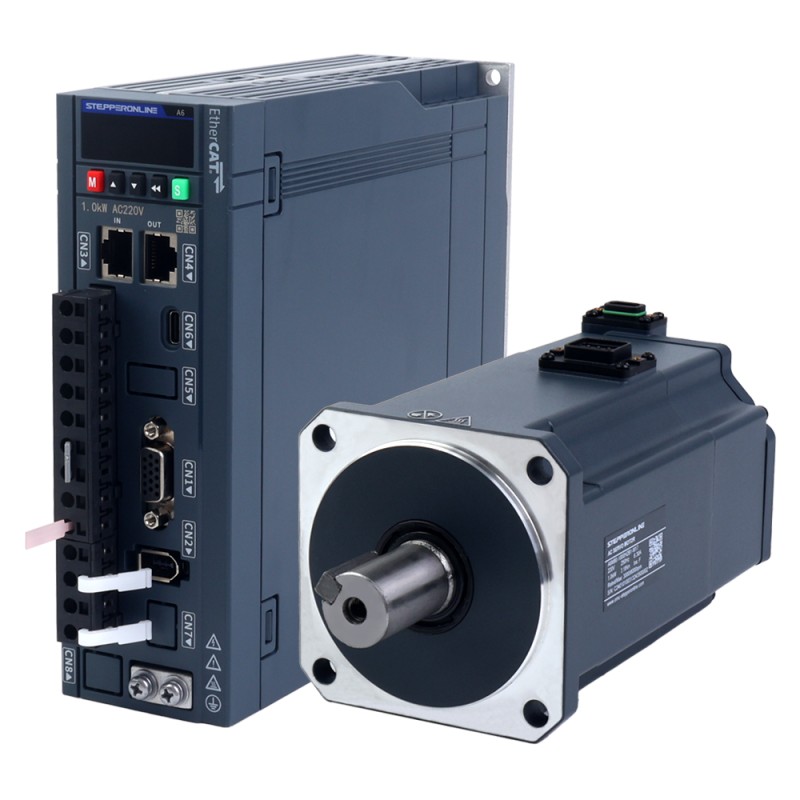

Items in Set

• 1 x A6-1000EC: 1000W EtherCAT AC-servomotordriver
• 1 x A6M80-1000H2B1-M17: 1000W AC-servomotor 3000rpm 3,18Nm met rem, 17-bits encoder IP67
• 1 x AS7-C-PWB075-3.0: motorkabel van 3,0m
• 1 x AS7-C-ENC076-3.0: 3,0m encoderkabel

Specificatie servostuurprogramma

• Onderdeelnummer: A6-1000EC
• EtherCAT-communicatie
• 2KHz snelheidslusbandbreedte
• 17-bit absolute encoder
• Synchronisatieperiode van 250μs
• 300 knooppunten op 120m afstand, 15 ns synchronisatiefout, ±20 ns synchronisatiejitter
• Nominale spanning enkel-/driefasig 220VAC
• Nominaal vermogen 1000W
• Automatische motoridentificatie
• Afmeting: 170*174*55mm
• Ingebouwde dynamische remfunctie

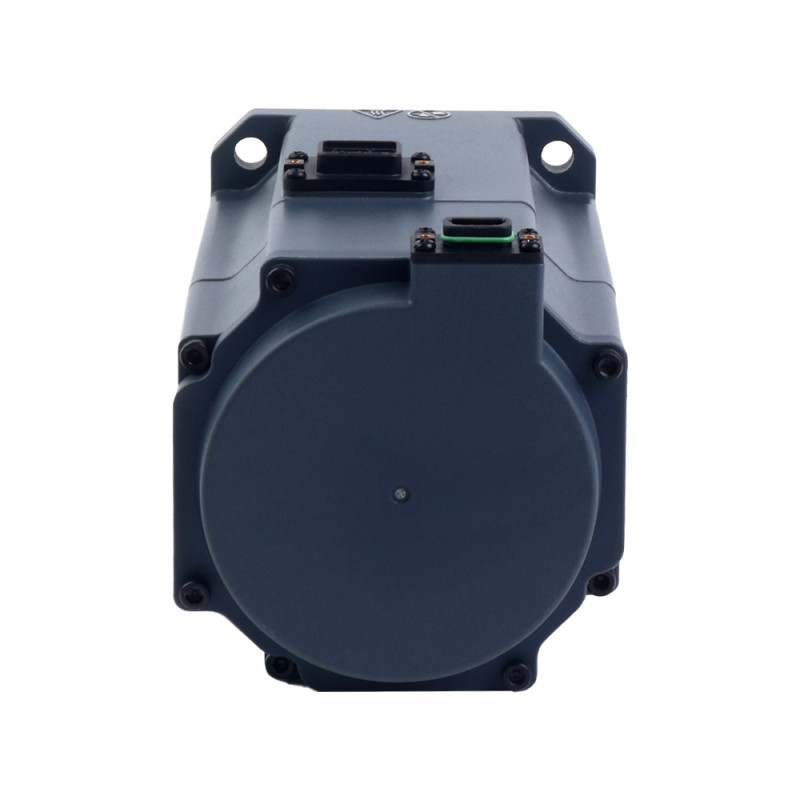

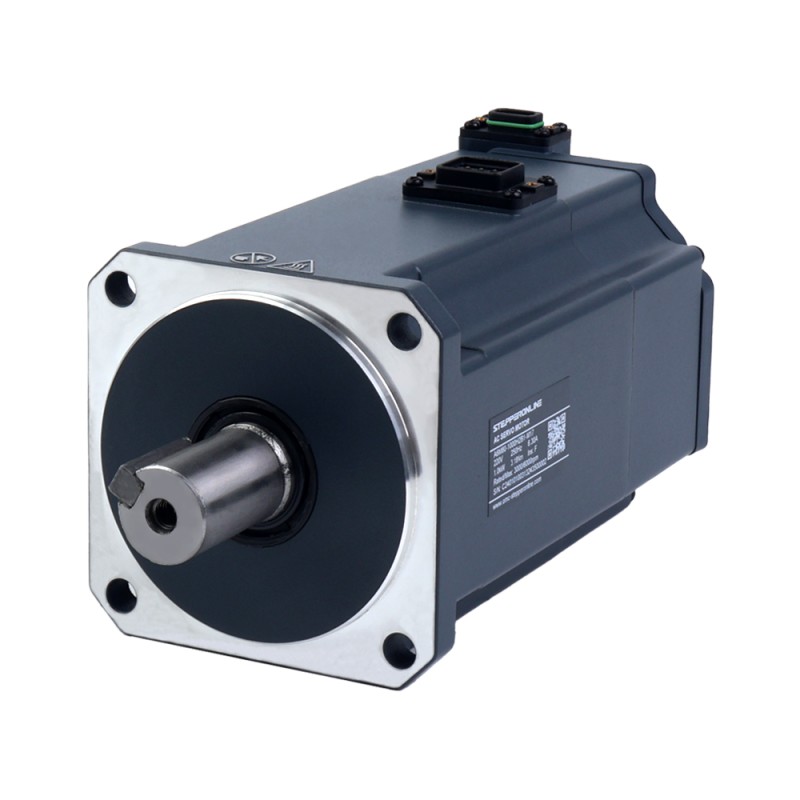

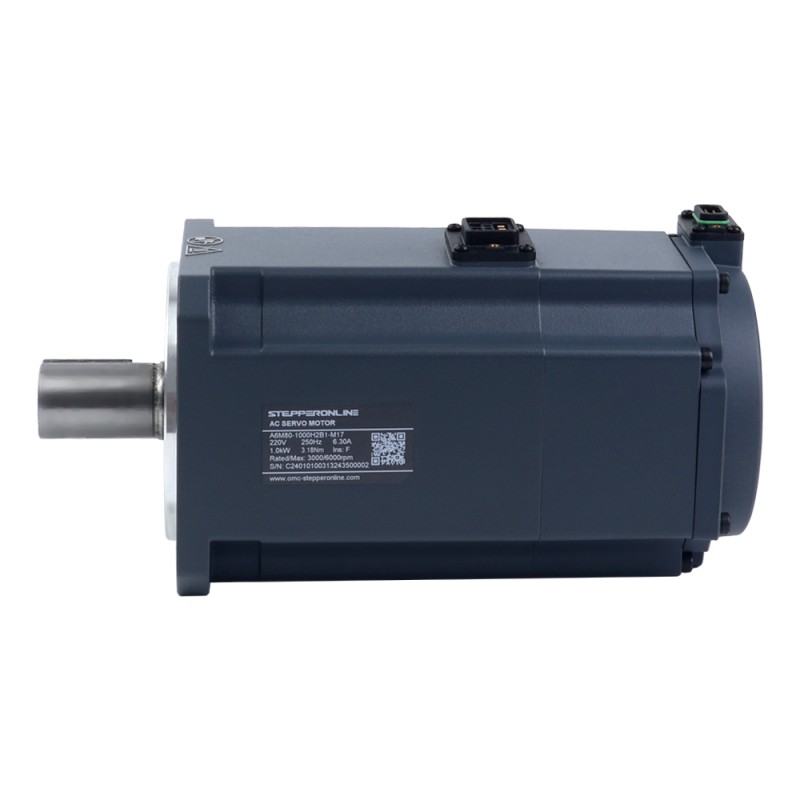

Specificatie servomotor

• Onderdeelnummer: A6M80-1000H2B1-M17
• Nominale spanning: 220VAC
• Nominaal vermogen: 1000W
• Nominaal koppel: 3,18Nm
• Piekkoppel: 11,13Nm
• Nominale snelheid: 3000rpm
• Pieksnelheid: 6000rpm
• Nominale stroom: 6,30A
• Piekstroom: 20,90A
• Koppelconstante: 0,50N.m/A
• Terug-EMK-verbruik: 33,90V/krpm
• Weerstand: 0,35ohms
• Inductie: 2,04mH
• Traagheid: 2,28kg*m²*10^-4
• Polen: 10
• Encoder: Magnetische encoder, 17-bit enkelturn absoluut (meerturn beschikbaar)
• IP-classificatie: IP67
• Schachtdiameter: 19mm
• Remspanning: 24V DC
• Remvermogen: 8,5W
• Houdmoment rem: 3,20Nm
• Axiale belasting: maximaal 147N
• Radiale belasting bij een aslengte van 35mm: maximaal 392N
