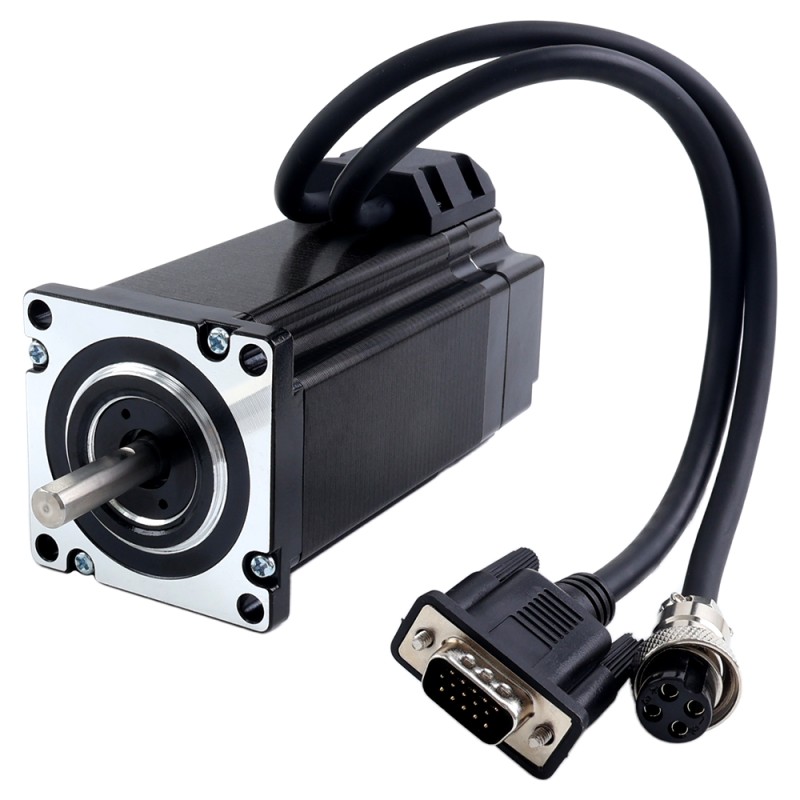

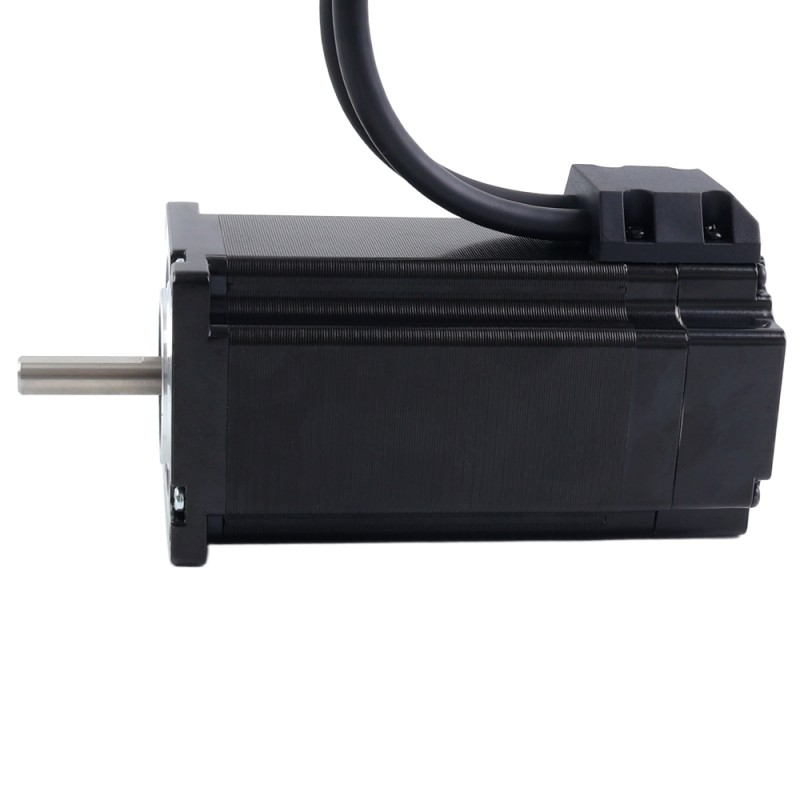

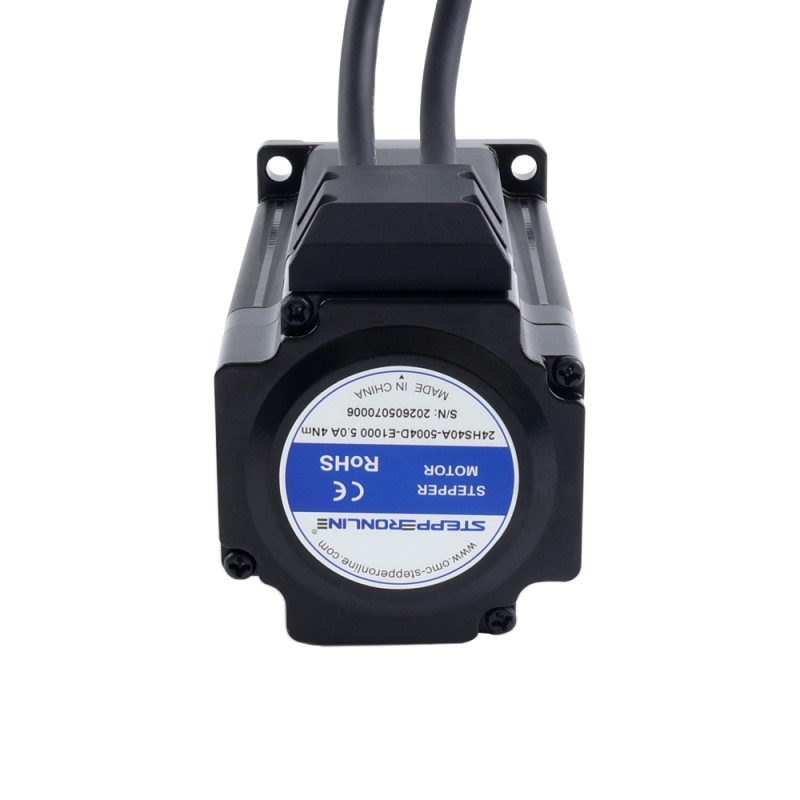

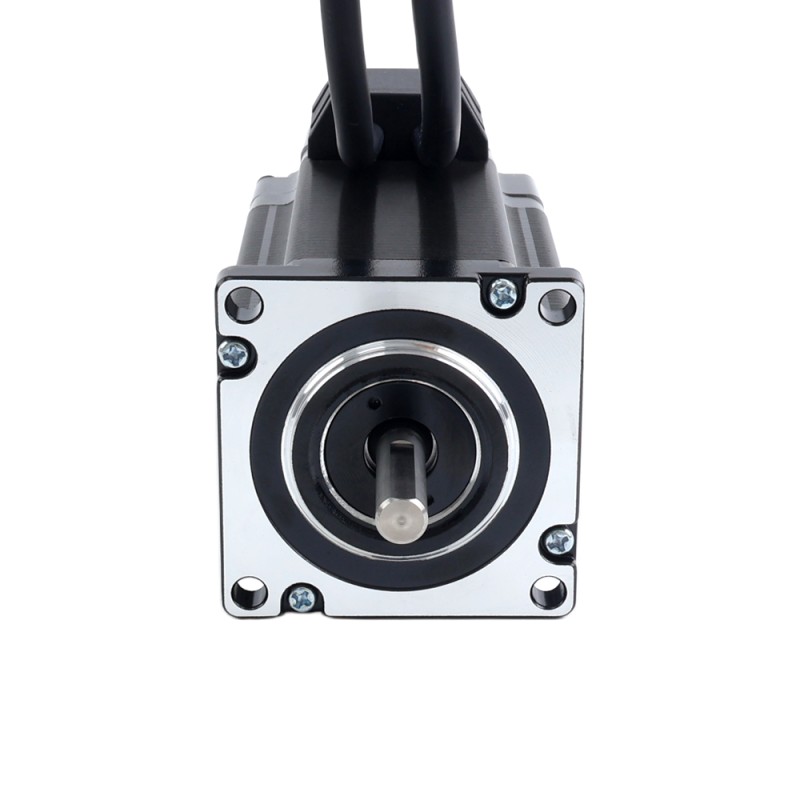

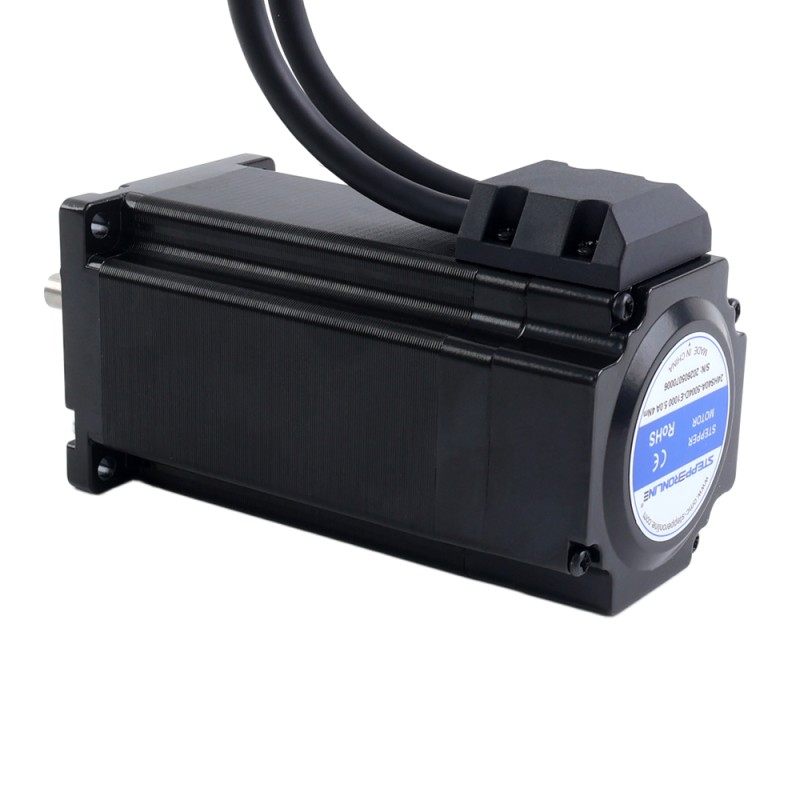

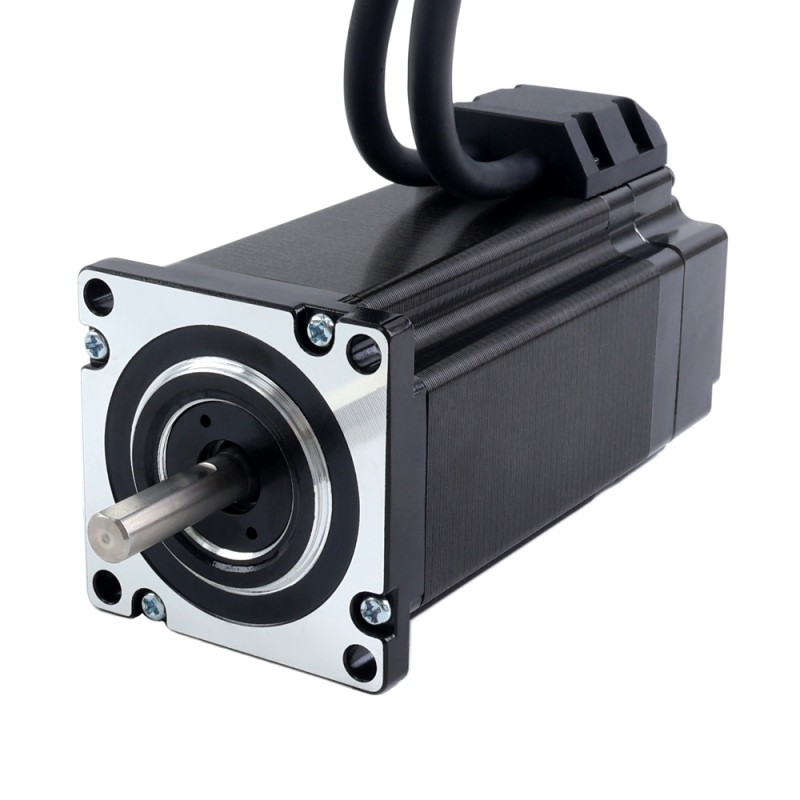

S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR)

S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
24HS40A-5004D-E1000
Schacht Diameter(mm)8
Schachtlengte(mm)30
Uitgangssignaalkanalen2
Vasthoudkoppel(Ncm)400
Vraag

Downloads

24HS40A-5004D-E1000_Full_Datasheet.pdfPDF · 194.66KB24HS40A-5004D-E1000.STEPSTEP · 6.94MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)PrijsVoorraad
24HS34-5004D-E100010212300€30,71Op voorraad
24HS34A-5004D-E10008302300€30,63Op voorraad
24HS40-5004-ME1K10213400€29,98Op voorraad
24HS40-5004D-E100010212400€33,55Op voorraad
24HS40A-5004D-E10008302400€33,47Op voorraad
S Serie Standaard Nema 24 gesloten lus stappenmotor 4,0Nm(566,45oz.in) encoder 1000PPR(4000CPR)
Deze Nema 24 gesloten lus stappenmotor levert een vasthoudkoppel van 4,0Nm(424,83oz.in) en is uitger... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€33,47
5 + €32,10
10 + €30,82
50 + €29,65
100 + €28,56

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 24 gesloten lus stappenmotor levert een vasthoudkoppel van 4,0Nm(424,83oz.in) en is uitgerust met een compacte optische incrementele encoder met 2-kanaals uitgang en een resolutie van 1000ppr(4000cpr).
In tegenstelling tot de 24HS40-5004D-E1000 maken het montageoppervlak van deze motor en de asdiameter van Ø8mm met een aslengte van 30mm hem compatibel met standaard Nema 24 ingangsmaat overbrengingskasten en motormodules die op de markt verkrijgbaar zijn.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 24HS40A-5004D-E1000
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 4.0Nm (566.45oz.in)
  • Nominale stroom/fase: 5.0A
  • Fase Weerstand: 0,6 ohm ± 10%
  • Inductantie: 2.6mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 60 x 60mm
  • Lichaamslengte: 122mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 30mm
  • D-type as lengte: 24mm
  • Loodlengte: 300mm
  • Gewicht: 1,77kg

Encoder Specificaties

  • Type uitgangscircuit: Differentieel type
  • Encoder Type: Optisch Incrementeel
  • Encoder Resolutie: 1000PPR(4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Minimale voedingsspanning: 4,5V
  • Maximale voedingsspanning: 5V
  • Uitgangsstroom: 25mA
  • Uitgangshoge spanning: 4,5V
  • Uitgangslage spanning: 0,3V
  • Maximale uitgangsfrequentie: 60kHz

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 0.6
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 566.45
Inductantie(mH) 2.6
Nominale stroom(A) 5.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 400
Fysieke specificatie
Framemaat(mm) Nema 24 (60 x 60)
Lichaamslengte(mm) 122
Schacht Diameter(mm) 8
Schachtlengte(mm) 30
