Name: P serie Nema 23 Bipolair 1,8deg 1,20Nm(169,934oz.in) 2,8A 57x57x56mm 4 Draden
Brand: STEPPERONLINE
SKU: 23HP22-2804S
Price: 16.44 EUR
Availability: InStock
Rating: 5 (5 reviews)

P serie Nema 23 Bipolair 1,8deg 1,20Nm(169,934oz.in) 2,8A 57x57x56mm 4 Draden - 23HP22-2804S | StepperOnline

23HP22-2804S

Type uitgaande asD

Aantal kabels4

Enkele as/Dubbele asEnkele as

Vasthoudkoppel(Ncm)126

Vraag

Downloads

23HP22-2804S_Full_Datasheet.pdfPDF · 186.13KB

Dezelfde serie

Model	Type uitgaande as	Aantal kabels	Enkele as/Dubbele as	Vasthoudkoppel(Ncm)	Prijs	Voorraad
23HP22-2804S	D	4	Enkele as	126	€16,44	Op voorraad
23HP30-2804S	D	4	Enkele as	200	€23,06	Op voorraad
23HP32-4004S	D	4	Enkele as	240	€23,20	Op voorraad
23HP45-4204S	D	4	Enkele as	300	€32,54	Op voorraad

P serie Nema 23 Bipolair 1,8deg 1,20Nm(169,934oz.in) 2,8A 57x57x56mm 4 Draden

Deze Nema 23 stappenmotor van de P-serie, met een nominaal stroom van 2,8A en een houdkoppel van 1,2... Lees meer

5 beoordeling(en) • Geef beoordeling

vanaf

€16,44

5 + €15,37

10 + €14,42

50 + €13,59

100 + €12,84

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Duitsland (+€4,35)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

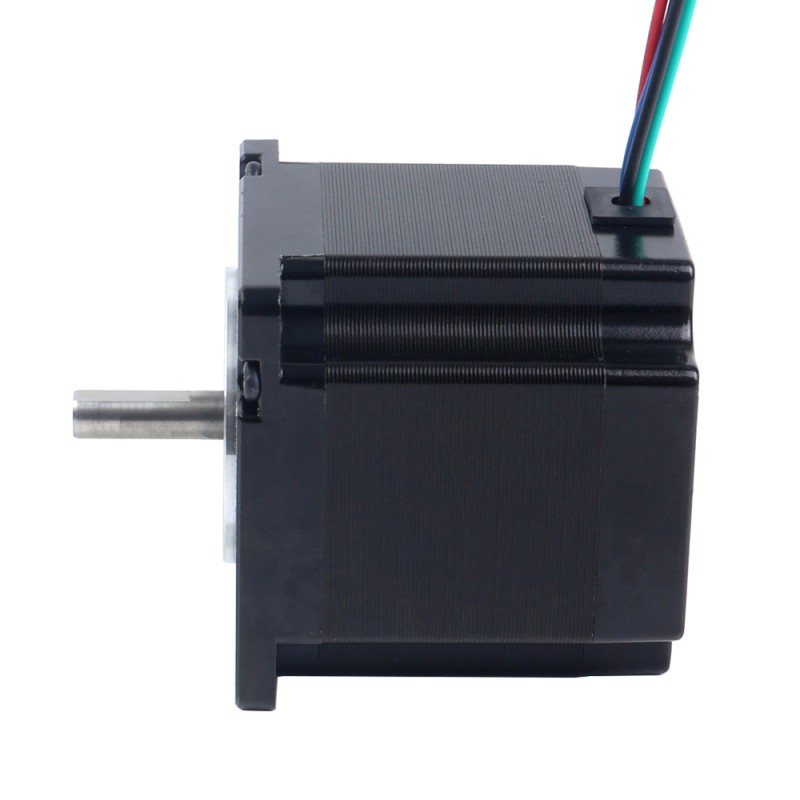

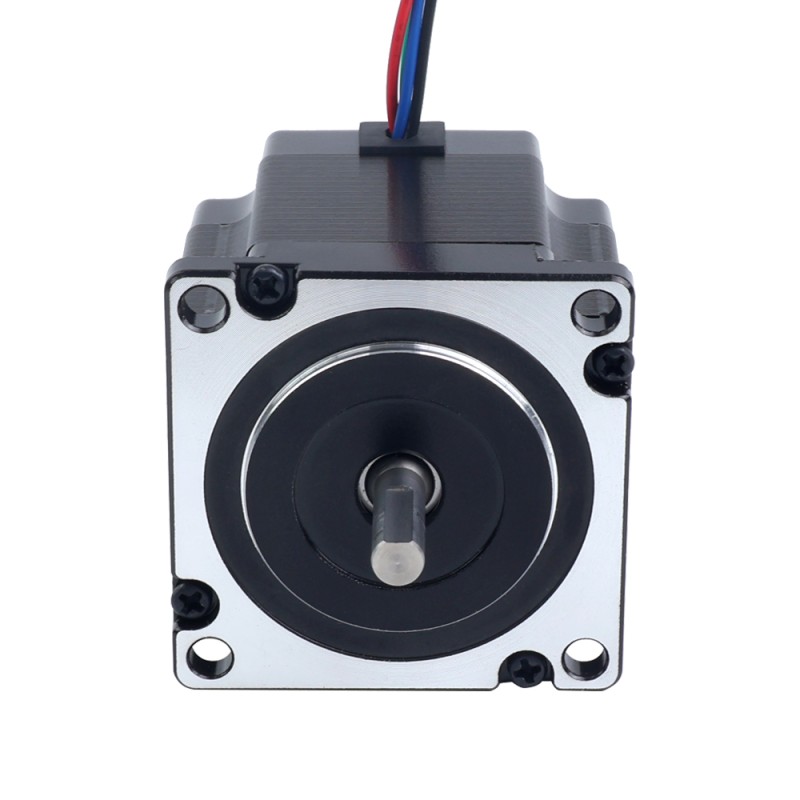

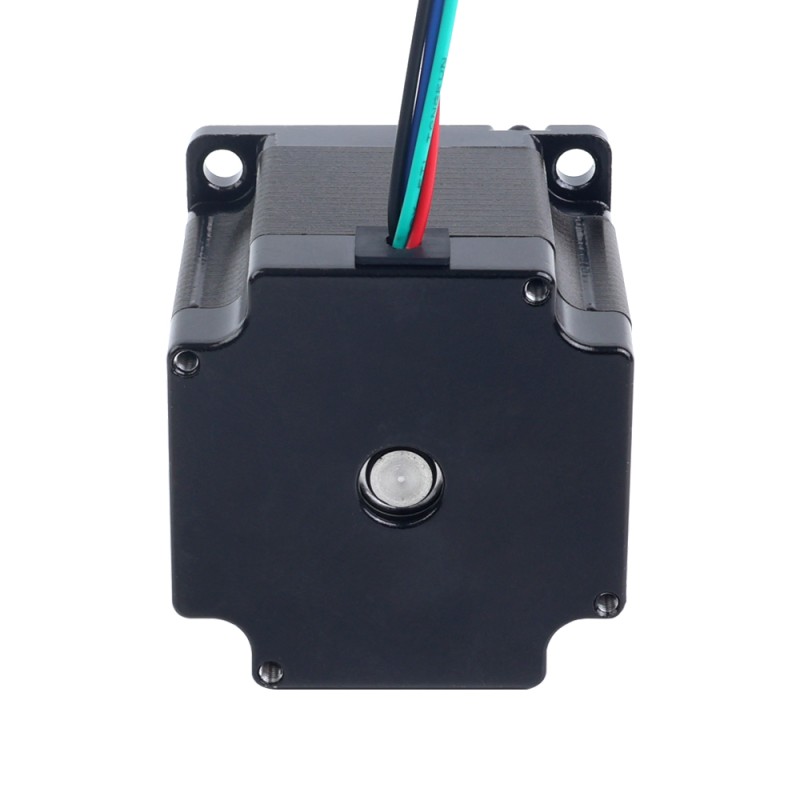

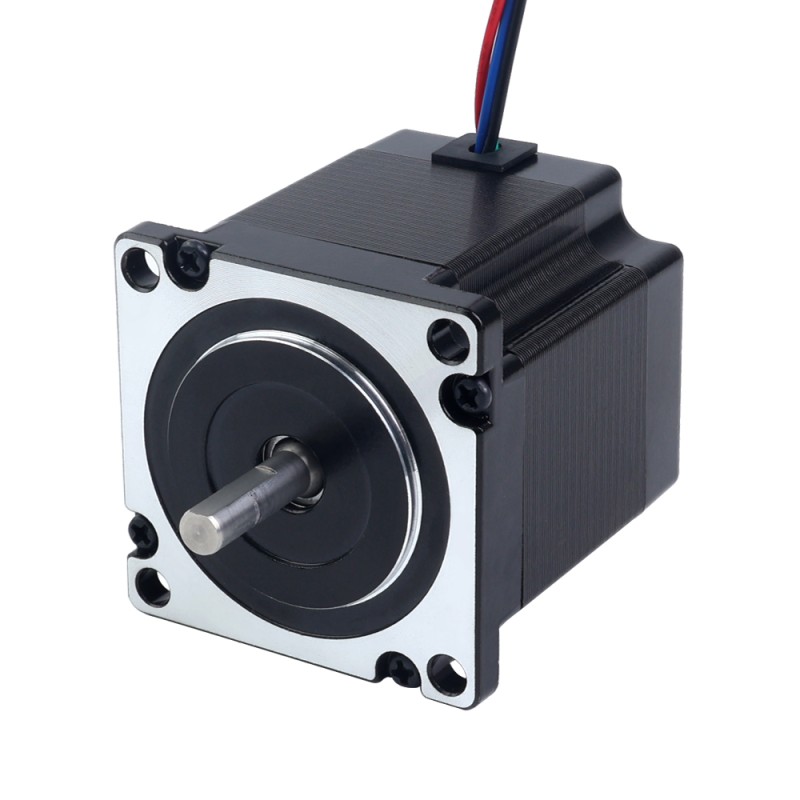

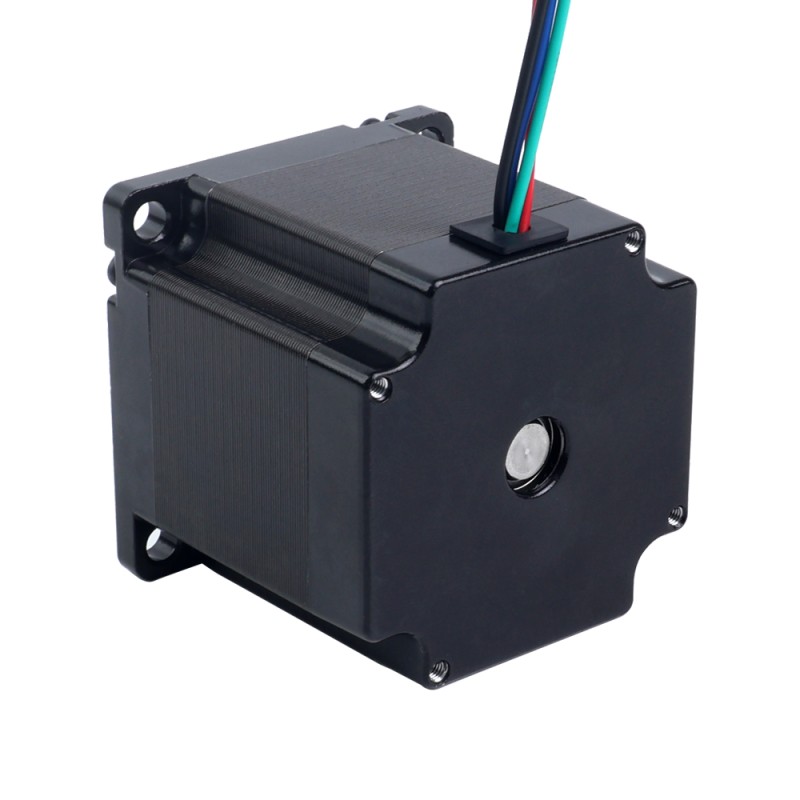

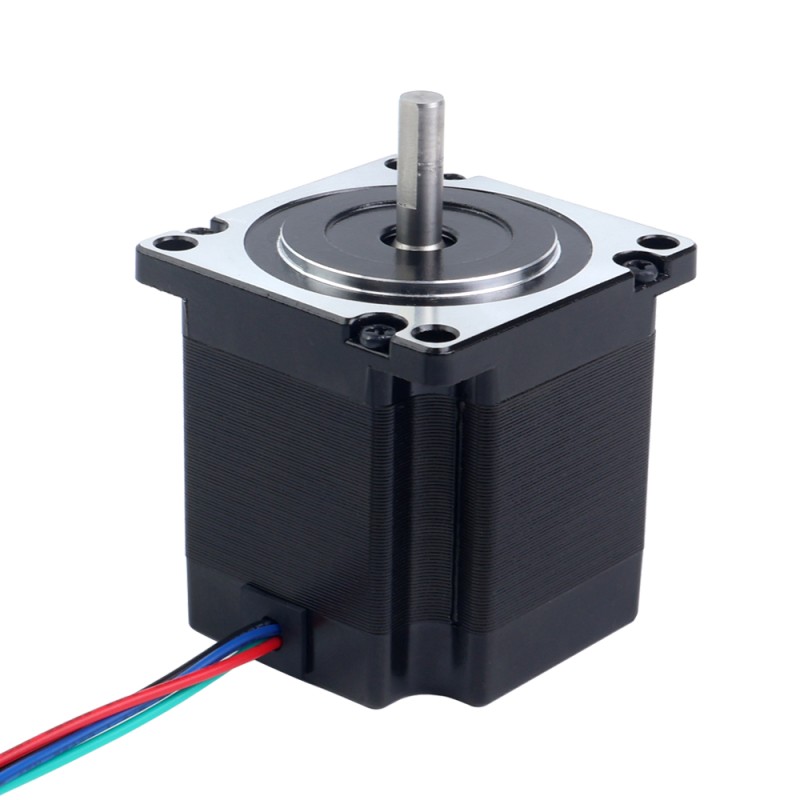

Deze Nema 23 stappenmotor van de P-serie, met een nominaal stroom van 2,8A en een houdkoppel van 1,20Nm(169,934oz.in), heeft een staphoek van 1,8 graden en compacte afmetingen van 57x57x56mm.

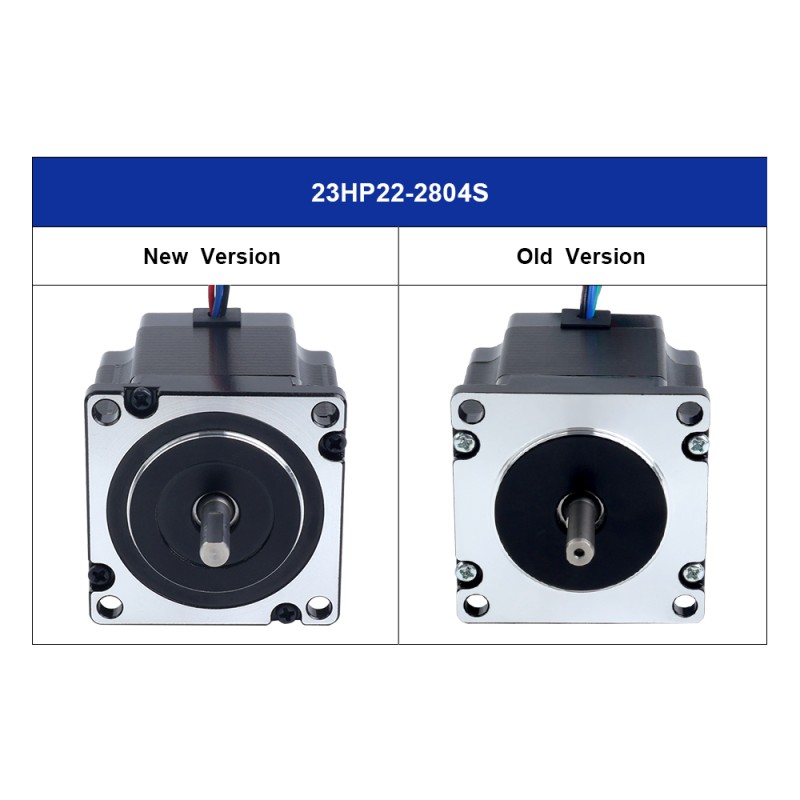

Onze verbeterde versie bevat een innovatief wikkelontwerp om het koppel en de belastingscapaciteit te verhogen. Het voorste deksel, gemaakt door geïntegreerde CNC-bewerking, zorgt voor langdurige operationele stabiliteit en basisbeschermingsprestaties. Deze motor is een ideale upgrade-oplossing voor precisiebewegingsregelsystemen.

Elektrische specificaties

Fabrikant onderdeelnummer: 23HP22-2804S
Aantal fasen: 2
Staphoek: 1,8°
Houdkoppel: 1,20Nm(169,934oz.in)
Nominale stroom/fase: 2,8A
Faseweerstand: 0,9ohms± 10%
Inductantie: 2,6mH±20%(1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificaties

Frame grootte: 57 x 57mm
Lichaamslengte: 56mm
Asdiameter: Φ6,35mm
Aslengte: 21mm
D-type aslengte: 15mm
Aantal draden: 4
Kabellengte: 500mm
Gewicht: 0,72kg

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Hybride Stappenmotor
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	0.9
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel(oz.in)	178.4
Inductantie(mH)	2.6
Nominale stroom(A)	2.8
Stap Hoek(deg.)	1.8
Vasthoudkoppel(Ncm)	126
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 23 (57 x 57)
Gewicht(g)	721.5
Kabellengte(mm)	500
Lichaamslengte(mm)	56
Productserie	P
Schacht Diameter(mm)	6.35
Schachtlengte(mm)	21
Type uitgaande as	D
