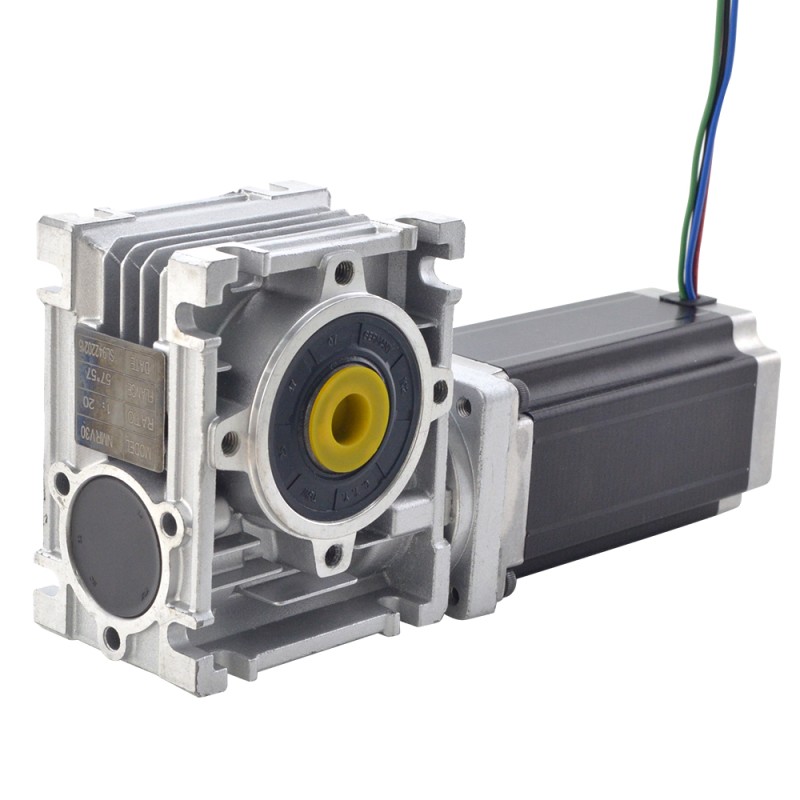

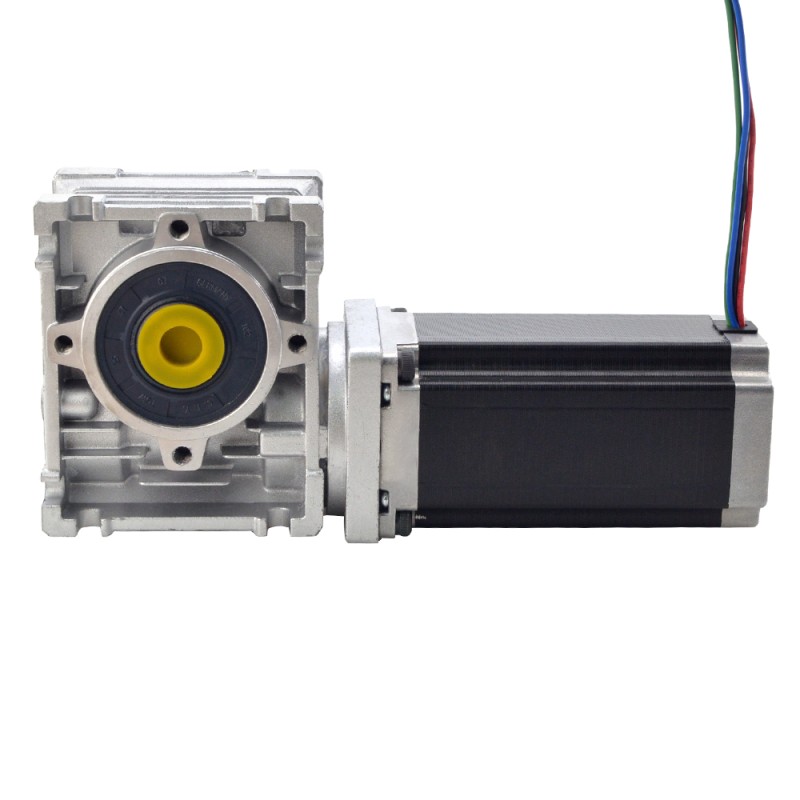

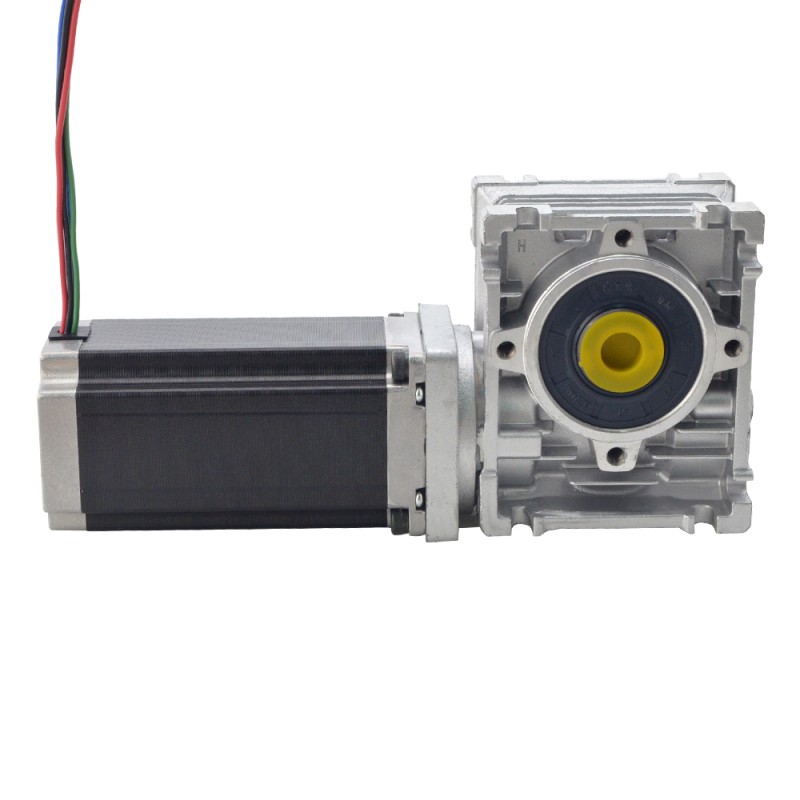

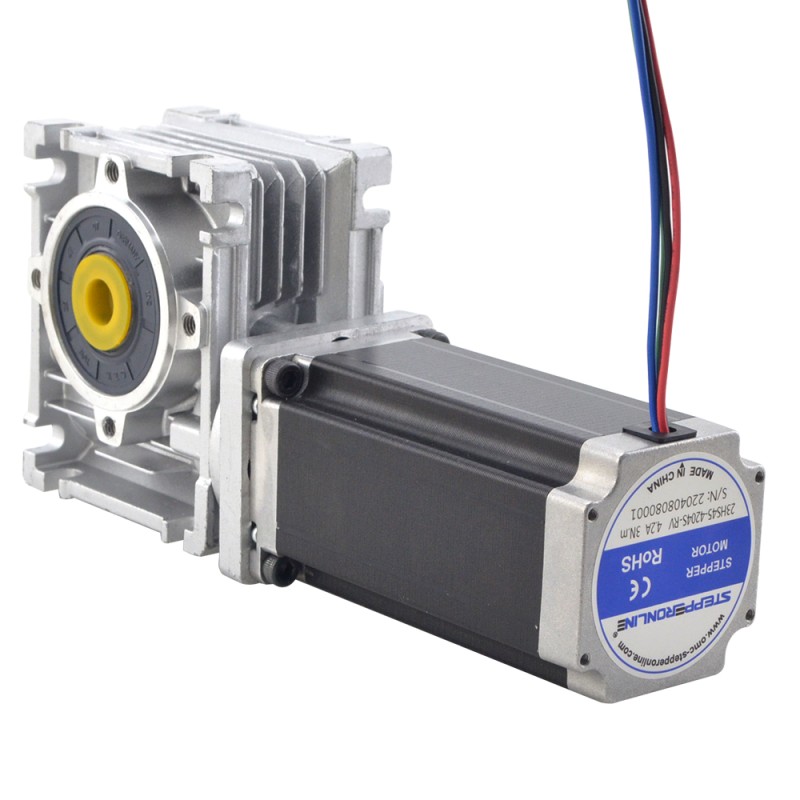

Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel Tandwielkast NMRV30 Wormwiel Speed Reducer

Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel versnellingsbak NMRV30 Wormwiel Speed Reducer
23HS45-4204S-RV30-G7.5 Uit productie
Overbrengingsverhouding(xx:1)7.5
Type versnellingsbakWormwielkast

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

23HS45-4204S-RV30-G7.5_Full_Datasheet.pdfPDF · 176.98KBNMRV030-40-50.pdfPDF · 1.01MBNMRV30.STEPSTEP · 13.77MBLog in om te downloaden23HS45-4204S-RV30-G7.5.STEPSTEP · 18.84MBLog in om te downloaden
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)Type versnellingsbakPrijsVoorraad
23HS22-1504S-C15 Uit productie—————
23HS22-2804D-E1000 Uit productie—————
23HS22-2804D-PG15-E1000 Uit productie—15 : 1———
23HS22-2804D-PG4-E1000 Uit productie—4 : 1———
23HS22-2804D-PG47-E1000 Uit productie—47 : 1———
23HS30-2804D-E1000 Uit productie—————
23HS30-4004D-E1000 Uit productie—————
23HS45-4204S-RV30-G20 Uit productie—20Wormwielkast——
23HS45-4204S-RV30-G7.5 Uit productie—7.5Wormwielkast——
Nema 23 stappenmotor L = 113mm overbrengingsverhouding 7.5: 1 Wormwiel Tandwielkast NMRV30 Wormwiel Speed Reducer
Deze Nema 23-stappenmotor is uitgerust met een 7,5:1 wormwielreductor. De wormwielreductor wordt gel... Lees meer
0 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 23-stappenmotor is uitgerust met een 7,5:1 wormwielreductor. De wormwielreductor wordt geleverd met een hoogwaardig, langdurig synthetisch smeermiddel, waardoor hij onderhoudsvrij is. De uitgaande as is 90° gedraaid ten opzichte van de aandrijfas en wordt gekenmerkt door een hoog rendement en zelfremmend.
De sterke laad- en overbelastingscapaciteit zorgt voor een stabiele transmissie en minder trillingen en geluid. Het is een goede keuze om te worden toegepast op CNC Router, Graveren, Frezen, Draaibank, enz.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 23HS45-4204S-RV30-G7.5
  • Type motor: Bipolaire Stepper
  • Koppel zonder tandwielkast: 3.0Nm (425oz.in)
  • Nominale stroom/fase: 4.2A
  • Fase weerstand: 0,88 ohm
  • Inductantie: 3,4mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type Tandwielkast: Wormwieloverbrenging
  • Versnellingsverhouding: 7.5:1
  • Rendement: 85%
  • Speling bij nullast: <=1°
  • Max.toegestane koppel uitgang: 18Nm (159.31lb-in)
  • Uitgang Max. Radiale Belasting: 0,68kN

Fysieke specificatie

  • Framemaat: 57 x 57mm
  • Lengte motor: 113mm
  • Type uitgang: Holle boring
  • Uitgang Bore Diameter: Φ14mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

Als je een enkele of dubbele uitgaande as voor de motor nodig hebt, kun je die via onderstaande link krijgen.

  • Enkele uitgaande as voor NMRV30 wormwielkast: RV30-AS
  • Dubbele uitgaande as voor NMRV30 wormwielkast: RV30-AB
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 0.88
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel zonder versnellingsbak(N.m) 3.0
Inductantie(mH) 3.4
Stroom (A) 4.2
Fysieke specificatie
De Diameter van het outputboring(mm) 14
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 113
Loodlengte(mm) 400
Overbrengingsverhouding(xx:1) 7.5
Speling <=1deg
Type uitvoer Hol Bore
Type versnellingsbak Wormwielkast
