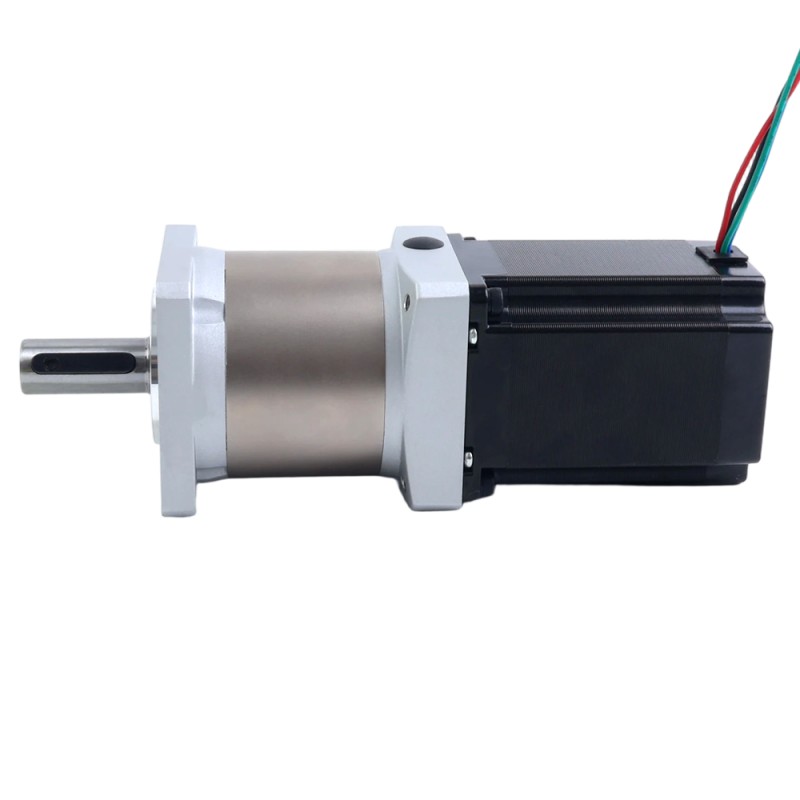

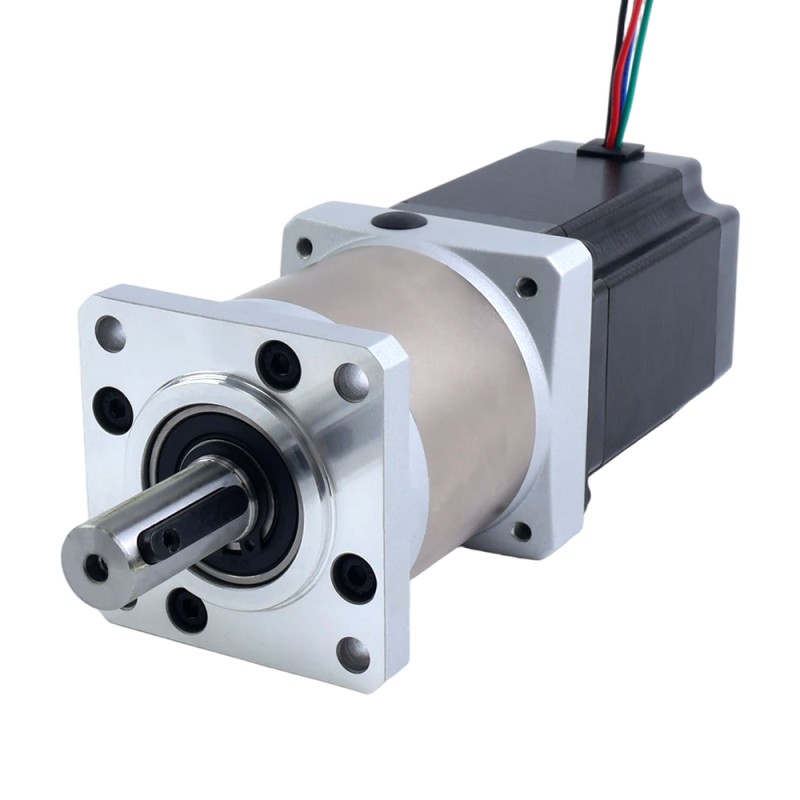

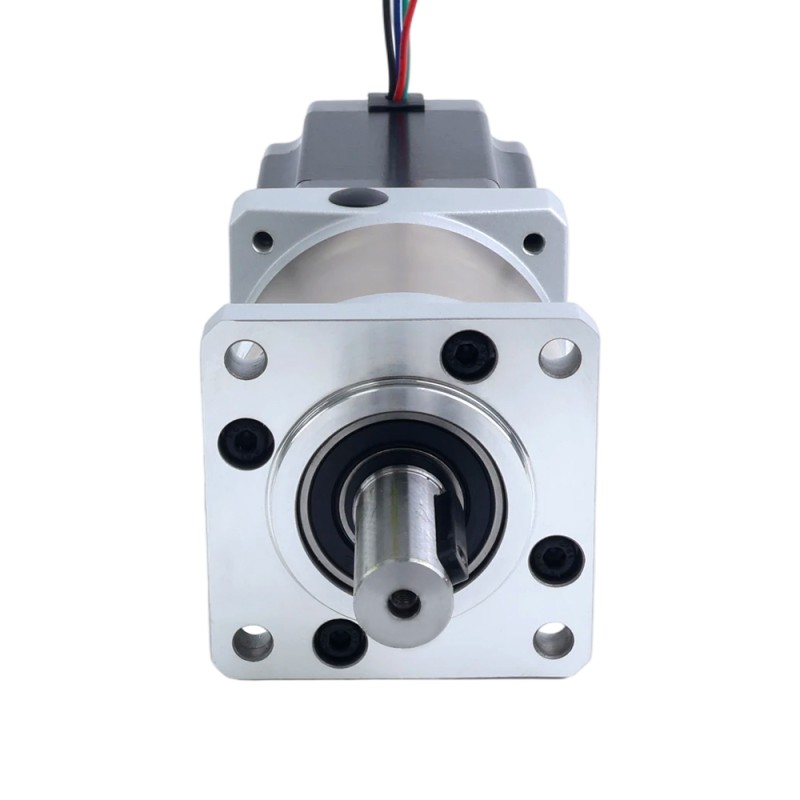

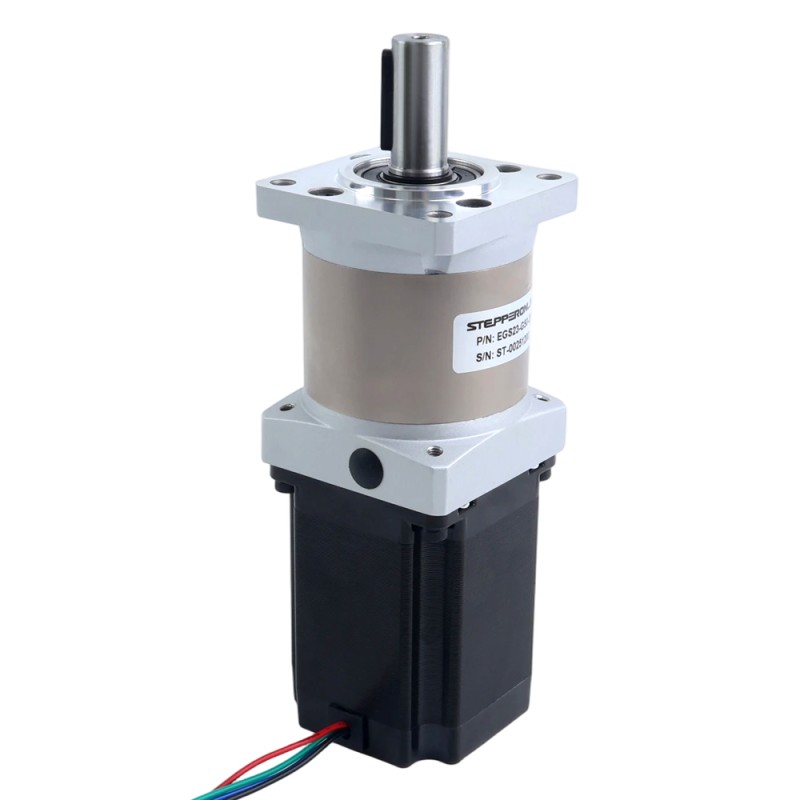

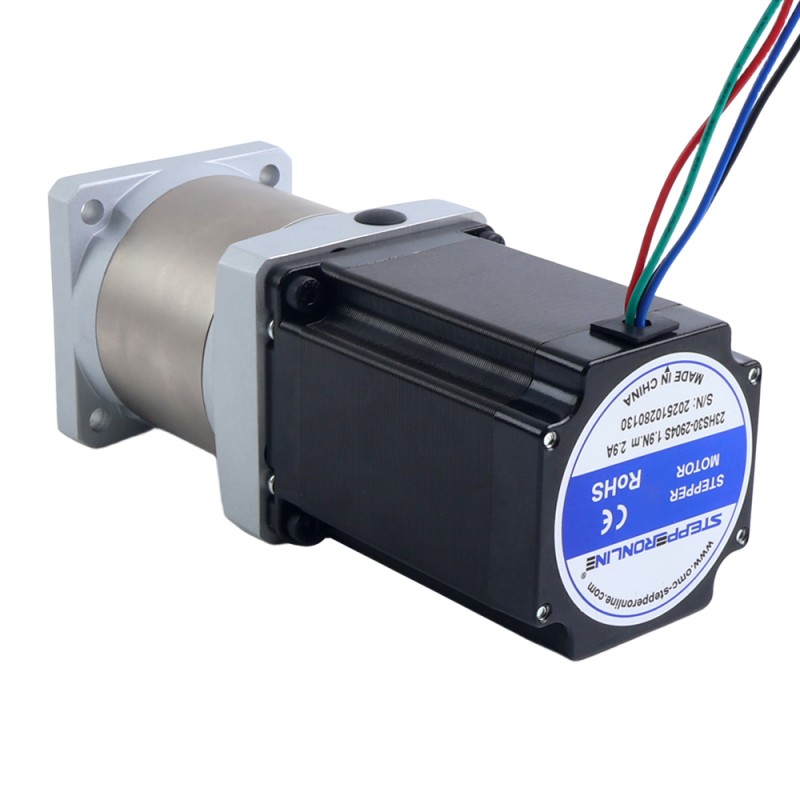

Nema 23 stappenmotor bipolair L=76,5mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 50:1

Deze Nema 23 stappermotor levert een houdkoppel van 1,90Nm(269,06oz.in) en beschikt over een hoogprecisie planetair reductiekast van de EG-serie met een verhouding van 50:1, die een maximale speling van slechts 15 boogminuten garandeert, wat herhaalbare en precieze beweging mogelijk maakt.
Ontworpen voor betrouwbaarheid onder veeleisende bedrijfsomstandigheden, biedt deze motor met reductiekast een aanzienlijk verbeterde positioneringsnauwkeurigheid en herhaalbaarheid vergeleken met standaard PG-serie reductiekasten. Deze motor-reductie-oplossing combineert vermogen, precisie en duurzaamheid, en is ideaal voor CNC-machines, geautomatiseerde handelingssystemen, robotica en andere toepassingen waar koppel, nauwkeurigheid en langetermijnbetrouwbaarheid cruciaal zijn.

Elektrische Specificaties

• Artikelnummer: 23HS30-2904S-EGS50
• Motortype: Bipolaire stappenmotor
• Houdkoppel zonder versnellingsbak: 1,90Nm(269,06oz.in)
• Nominale stroom/fase: 2,90A
• Faseweerstand: 1,13ohms±10%
• Inductantie: 4,80mH±20%(1KHz)
• Isolatieklasse: B 130°C[266°F]

Specificaties Versnellingsbak

• Type versnellingsbak: Spur versnellingsbak
• Tandwielmateriaal: Gelegeerd staal
• Overbrengingsverhouding: 50:1
• Efficiëntie: 94%
• Speling bij nullast: <=15arcmin
• Maximaal toelaatbaar koppel: 25,00Nm(3540,29oz.in)
• Momentaan toelaatbaar koppel: 50,00Nm(7080,58oz.in)

Fysieke Specificaties

• Maat van het frame: 60 x 60mm
• Motorlengte: 76,5mm
• Versnellingsbaklengte: 73mm
• Type uitgaande as: Spiebaan
• Diameter uitgaande as: Φ14mm
• Lengte uitgaande as: 35mm

Aansluiting
