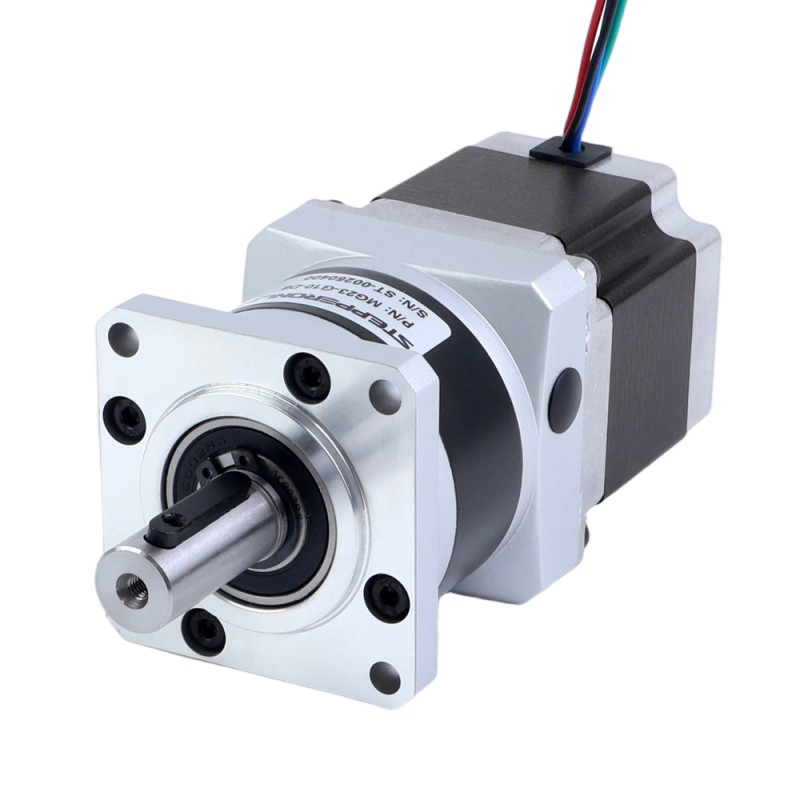

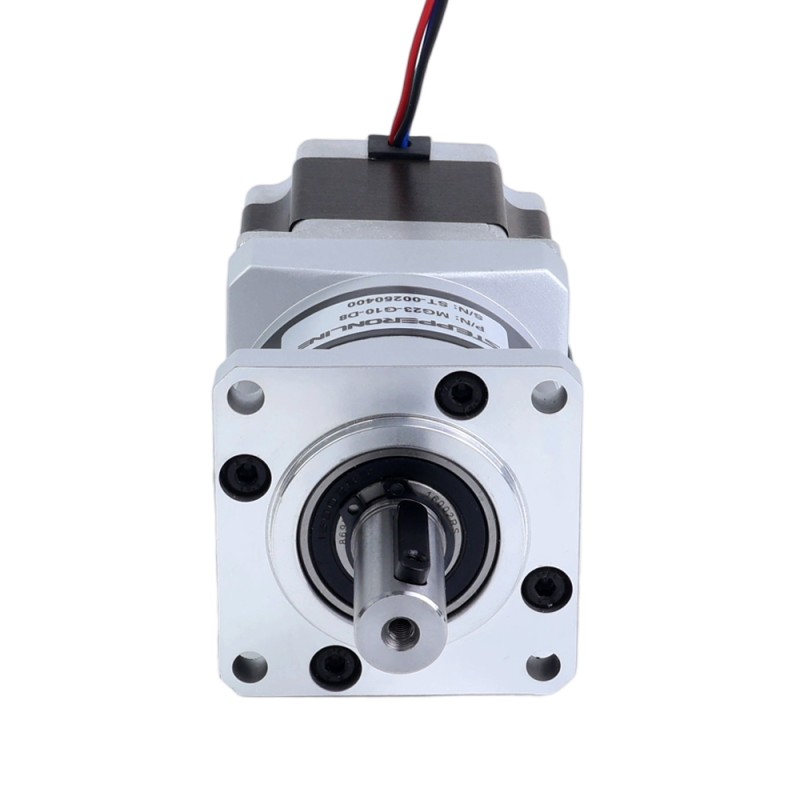

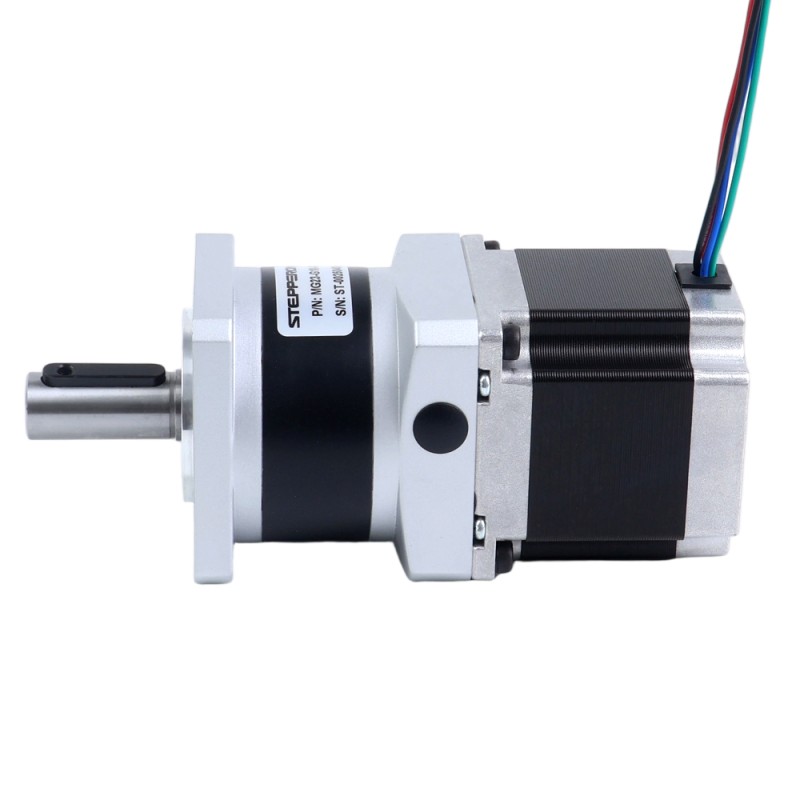

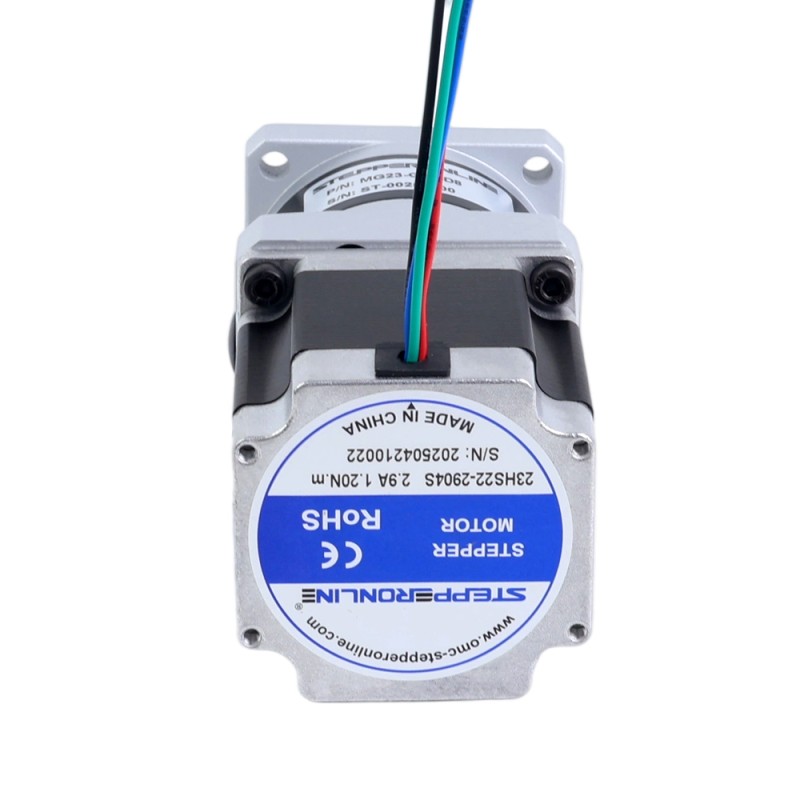

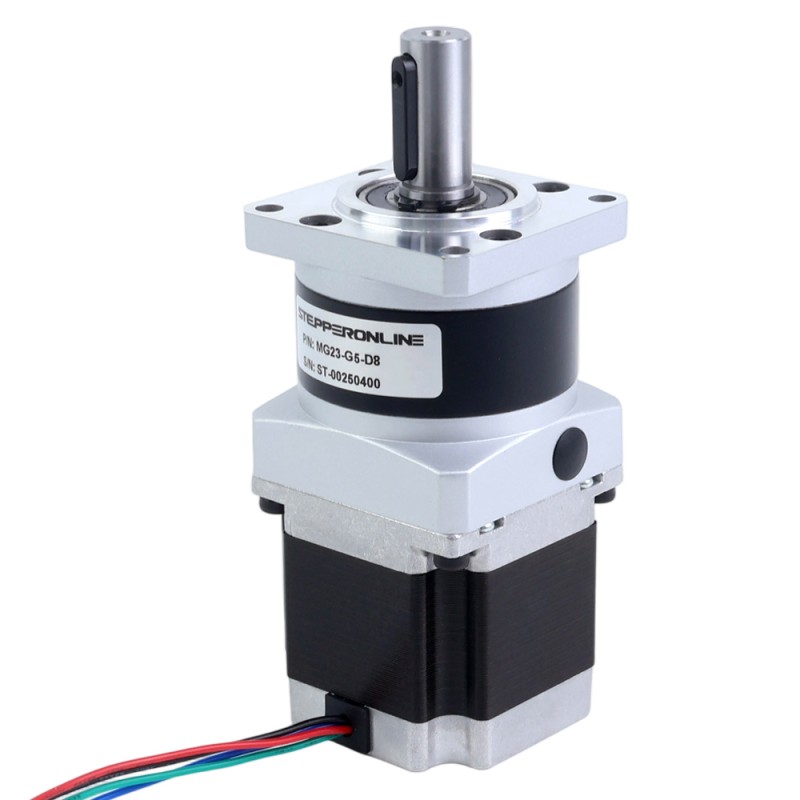

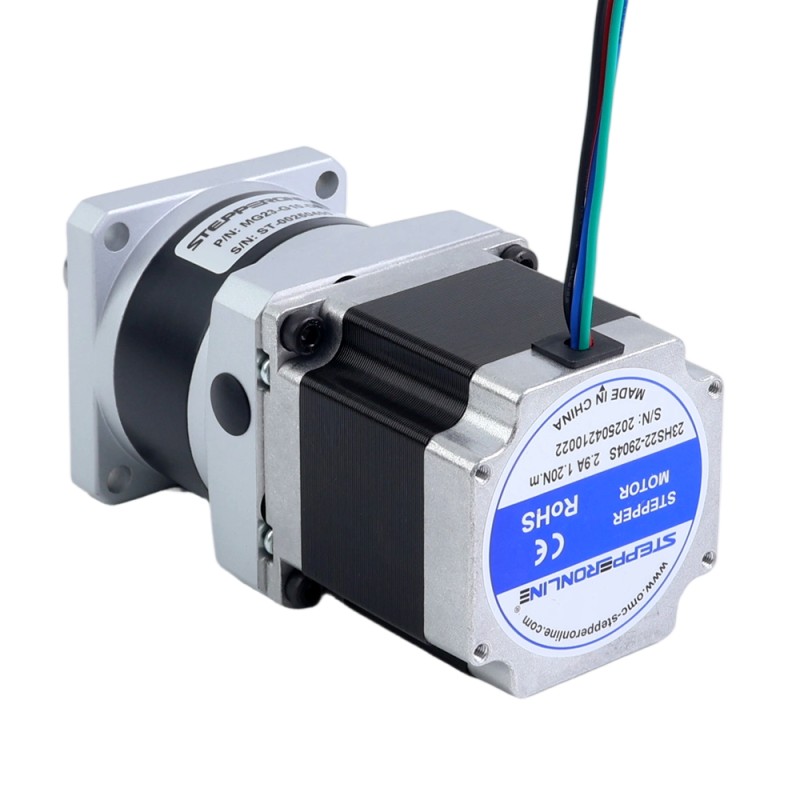

Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1

Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 23HS22-2904S-MG5 | StepperOnline
23HS22-2904S-MG5
Type uitgaande asSpiebaan
Enkele as/Dubbele asEnkele as
Framemaat(mm)Nema 23 (57 x 57)
Soort productStappenmotor met Tandwielkast
Vraag

Downloads

23HS22-2904S-MG5_Full_Datasheet.pdfPDF · 56.48KB23HS22-2904S-MG5.STEPSTEP · 1.74MBLog in om te downloaden
Dezelfde serie
ModelType uitgaande asEnkele as/Dubbele asFramemaat(mm)Soort productPrijsVoorraad
23HS22-2804D-HG50-AR3SpiebaanDubbele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€96,41Op bestelling
23HS22-2804S-HG10SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€72,75Op voorraad
23HS22-2804S-HG100SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€83,57Op voorraad
23HS22-2804S-HG15SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€83,57Op voorraad
23HS22-2804S-HG20SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€83,57Op voorraad
23HS22-2804S-HG5SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€73,36Op voorraad
23HS22-2804S-HG50SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€83,57Op voorraad
23HS22-2904S-EGS50SpiebaanEnkele asNema 23 (60 x 60)Stappenmotor met Tandwielkast€82,66Op voorraad
23HS22-2904S-MG10SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€32,57Op voorraad
23HS22-2904S-MG20SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€39,03Op voorraad
23HS22-2904S-MG5SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€32,57Op voorraad
23HS22-2904S-MG50SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€39,03Op voorraad
23HS30-2804S-HG10SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€75,87Op bestelling
23HS30-2904S-EGS50SpiebaanEnkele asNema 23 (60 x 60)Stappenmotor met Tandwielkast€87,60Op voorraad
23HS30-2904S-MG10SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€36,45Op voorraad
23HS30-2904S-MG20SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€42,91Op voorraad
23HS30-2904S-MG4SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€36,45Op voorraad
23HS30-2904S-MG5SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€36,45Op voorraad
23HS30-2904S-MG50SpiebaanEnkele asNema 23 (57 x 57)Stappenmotor met Tandwielkast€42,91Op voorraad
Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1
Deze Nema 23 stappenmotor levert een houdkoppel van 1.20Nm(169.93oz.in) en beschikt over onze hoogpr... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€32,57
5 + €31,22
10 + €29,99
50 + €28,85
100 + €27,79

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 23 stappenmotor levert een houdkoppel van 1.20Nm(169.93oz.in) en beschikt over onze hoogprecisie MG-serie versnellingsbak met een overbrengingsverhouding van 5:1. In tegenstelling tot de stalen tandwielen van de EG-serie, gebruikt de MG-serie duurzame poedermetallurgie-tandwielen, wat een optimale balans biedt tussen precisie en kosteneffectiviteit voor uw toepassingen.
Het geïntegreerde askoppelingsontwerp zorgt voor eenvoudige vervanging van de motor of versnellingsbak, wat flexibiliteit biedt voor uw projecten.

Elektrische Specificaties

  • Artikelnummer: 23HS22-2904S-MG5
  • Motortype: Bipolaire stappenmotor
  • Houdkoppel zonder versnellingsbak: 1.20Nm(169.93oz.in)
  • Nominale stroom/fase: 2.90A
  • Faseweerstand: 0.90ohms±10%
  • Inductantie: 2.60mH±20%(1KHz)
  • Isolatieklasse: B 130°C[266°F]

Versnellingsbak Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Poedermetallurgie
  • Overbrengingsverhouding: 5:1
  • Efficiëntie: 90%
  • Speling bij nullast: <=30arcmin
  • Maximaal toelaatbaar koppel: 25.00Nm(3540.29oz.in)
  • Momentaan toelaatbaar koppel: 50.00Nm(7080.58oz.in)

Fysieke Specificaties

  • Maat van het frame: 57 x 57m
  • Motorlengte: 54.5mm
  • Versnellingsbaklengte: 55.5mm
  • Type uitgaande as: Spiebaan
  • Diameter uitgaande as: Φ14mm
  • Lengte uitgaande as: 34mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 0.9
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 1.20
Inductantie(mH) 2.6
Stroom (A) 2.9
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 110
Materiaal tandwiel Poedermetallurgie
Overbrengingsverhouding(xx:1) 5
Schacht Diameter(mm) 14
Schachtlengte(mm) 34
Speling <=30 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Precisie Planetaire
