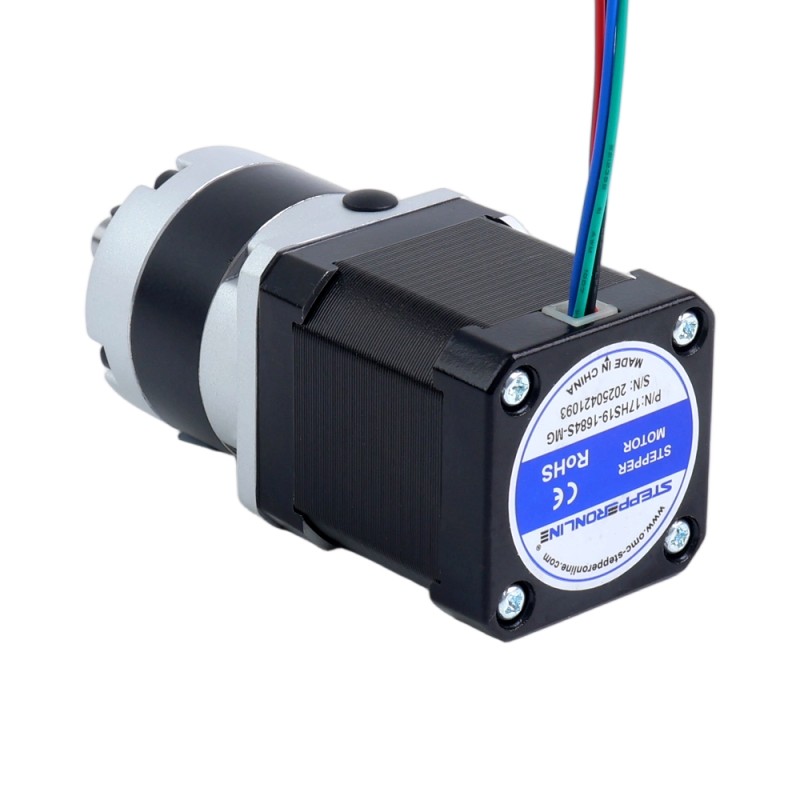

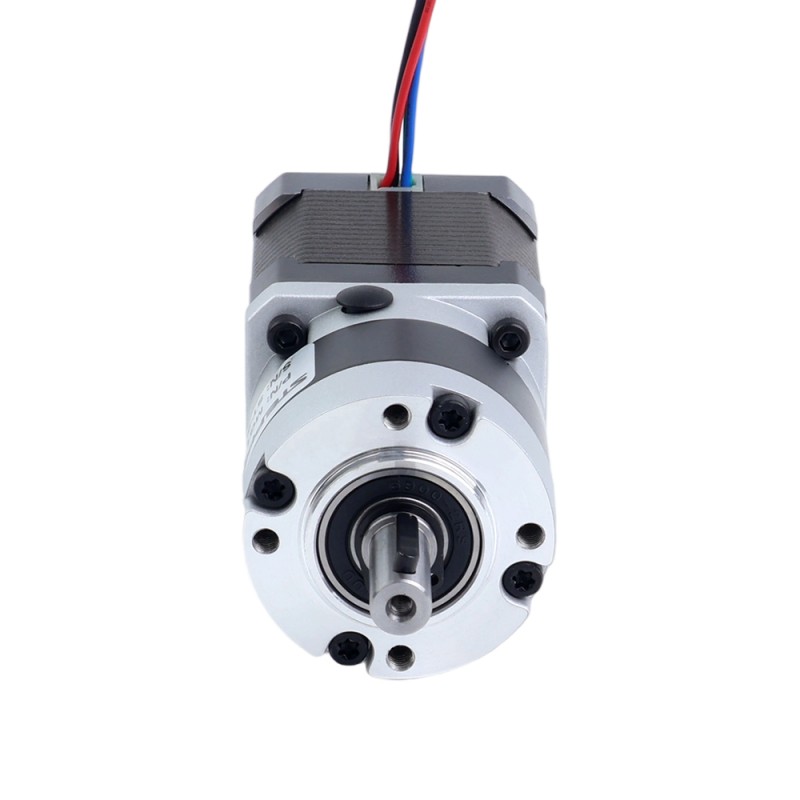

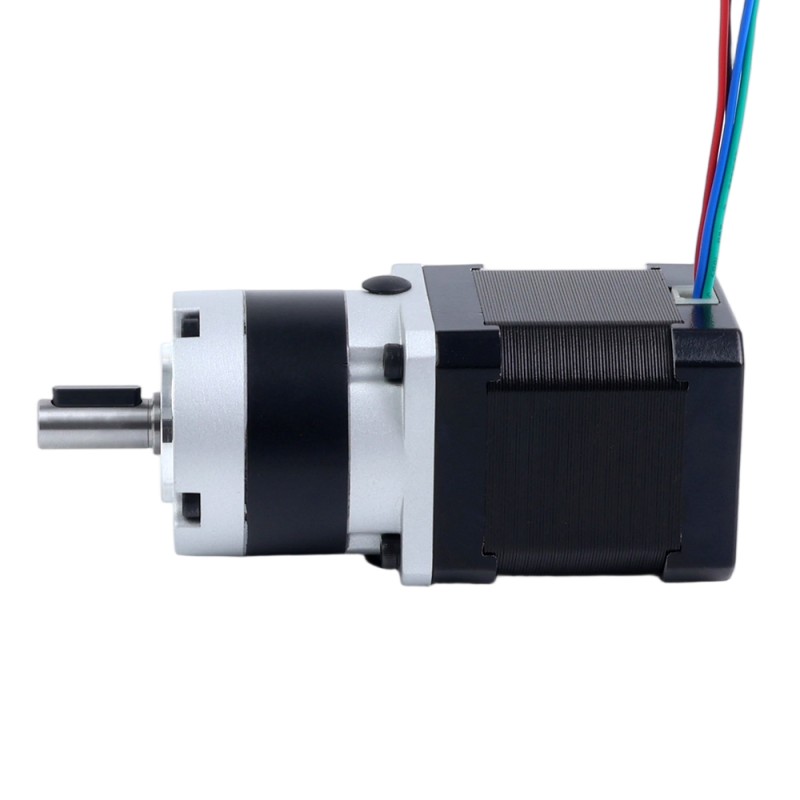

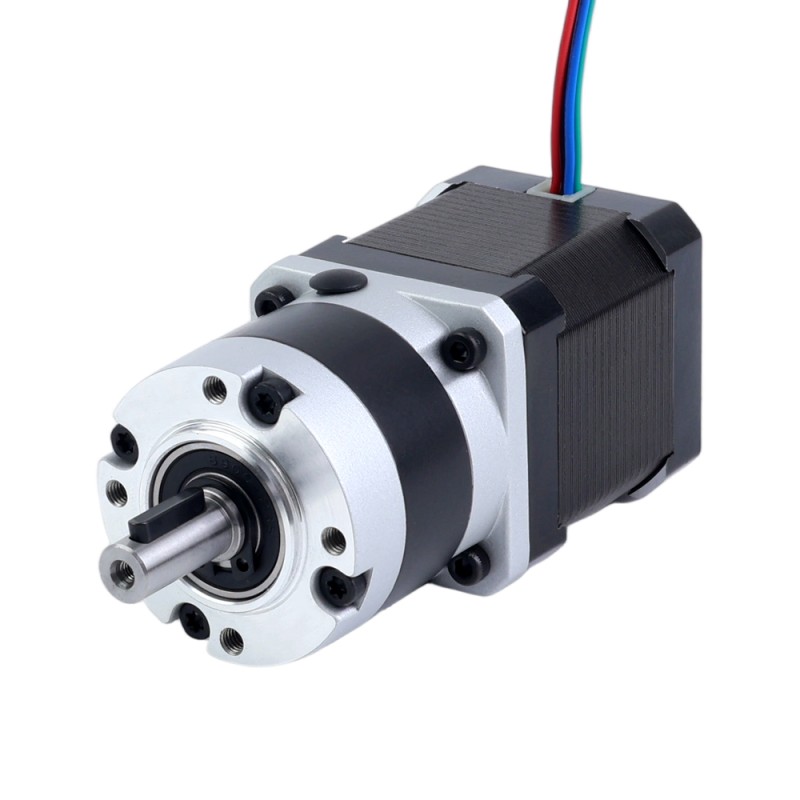

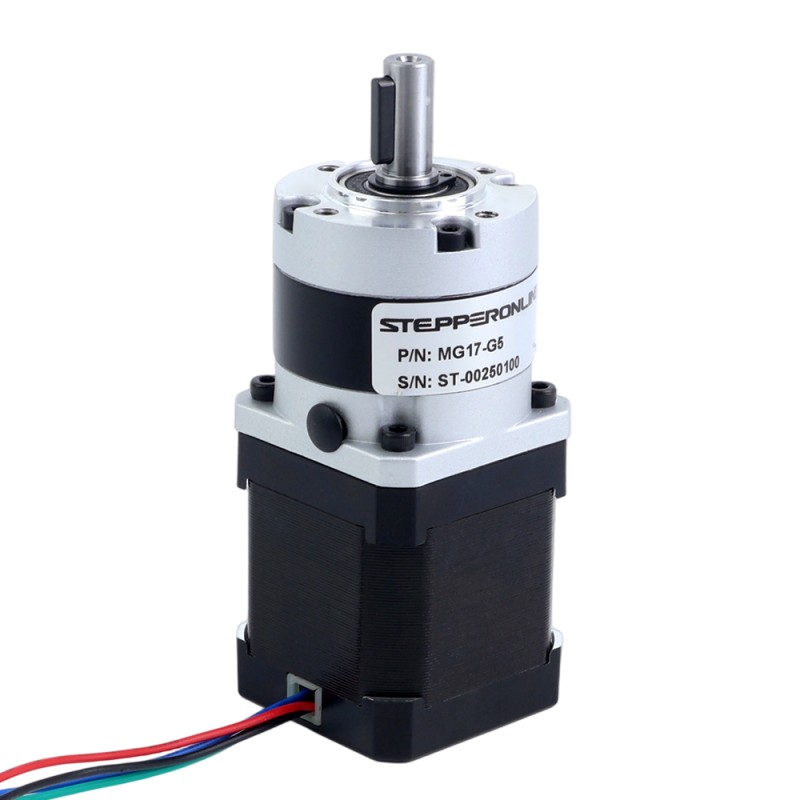

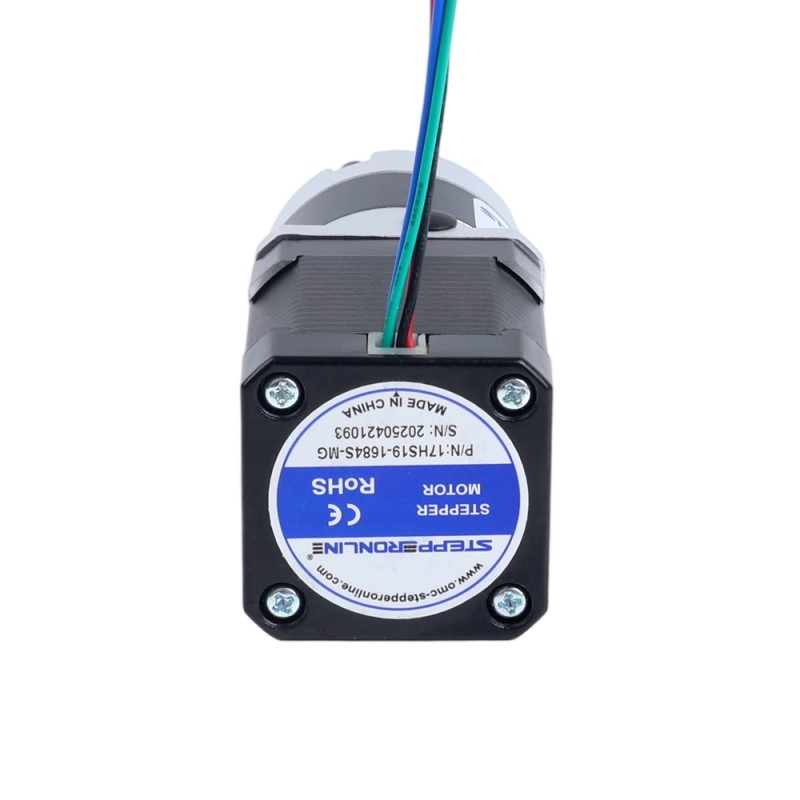

Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1

Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1 - 17HS19-1684S-MG5 | StepperOnline
17HS19-1684S-MG5
Type uitgaande asSpiebaan
Enkele as/Dubbele asEnkele as
Framemaat(mm)Nema 17 (42 x 42)
Soort productStappenmotor met Tandwielkast
Vraag

Downloads

17HS19-1684S-MG5_Full_Datasheet.pdfPDF · 62.41KB17HS19-1684S-MG5.STEPSTEP · 1.78MBLog in om te downloaden
Dezelfde serie
ModelType uitgaande asEnkele as/Dubbele asFramemaat(mm)Soort productPrijsVoorraad
17HS08-1004S-HG100-SALESpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,77Op voorraad
17HS13-0404S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€20,45Op voorraad
17HS13-0404S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,40Op voorraad
17HS13-0404S-MG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,40Op voorraad
17HS13-0404S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€20,45Op voorraad
17HS13-0404S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,40Op voorraad
17HS15-0404S-HG20DEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,19Op voorraad
17HS15-1584S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,31Op voorraad
17HS15-1584S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,27Op voorraad
17HS15-1584S-MG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,27Op voorraad
17HS15-1584S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,31Op voorraad
17HS15-1584S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,27Op voorraad
17HS15-1684D-HG10-AR3SpiebaanDubbele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€51,74Op bestelling
17HS15-1684S-HG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG15SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,19Op voorraad
17HS15-1684S-HG3SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG30SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,19Op voorraad
17HS15-1684S-HG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG50 Uit productieSpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast—
17HS19-1684S-HG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,82Op bestelling
17HS19-1684S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,93Op voorraad
17HS19-1684S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,89Op voorraad
17HS19-1684S-MG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,89Op voorraad
17HS19-1684S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,93Op voorraad
17HS19-1684S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,89Op voorraad
17HS24-2104S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€22,43Op voorraad
17HS24-2104S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€28,56Op voorraad
17HS24-2104S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€22,43Op voorraad
17HS24-2104S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€27,38Op voorraad
Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1
Deze Nema 17 stappenmotor levert een houdkoppel van 0.52Nm(73.64oz.in) en beschikt over onze hoogpre... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€21,93
5 + €21,07
10 + €20,27
50 + €19,52
100 + €18,83

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 stappenmotor levert een houdkoppel van 0.52Nm(73.64oz.in) en beschikt over onze hoogprecisie MG-serie versnellingsbak met een overbrengingsverhouding van 5:1. In tegenstelling tot de stalen tandwielen van de EG-serie, gebruikt de MG-serie duurzame poedermetallurgie-tandwielen, wat een optimale balans biedt tussen precisie en kosteneffectiviteit voor uw toepassingen.
Het geïntegreerde askoppelingsontwerp zorgt voor eenvoudige vervanging van de motor of versnellingsbak, wat flexibiliteit biedt voor uw projecten.

Elektrische Specificaties

  • Artikelnummer: 17HS19-1684S-MG5
  • Motortype: Bipolaire stappenmotor
  • Houdkoppel zonder versnellingsbak: 0.52Nm(73.64oz.in)
  • Nominale stroom/fase: 1.68A
  • Faseweerstand: 1.80ohms±10%
  • Inductantie: 3.20mH±20%(1KHz)
  • Isolatieklasse: B 130°C[266°F]

Versnellingsbak Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Poedermetallurgie
  • Overbrengingsverhouding: 5:1
  • Efficiëntie: 90%
  • Speling bij nullast: <=30arcmin
  • Maximaal toelaatbaar koppel: 9.00Nm(1274.50oz.in)
  • Momentaan toelaatbaar koppel: 18.00Nm(2549.01oz.in)

Fysieke Specificaties

  • Maat van het frame: 42 x 42mm
  • Motorlengte: 48mm
  • Versnellingsbaklengte: 40mm
  • Type uitgaande as: Spiebaan
  • Diameter uitgaande as: Φ8mm
  • Lengte uitgaande as: 21.5mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 1.8
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 0.52
Inductantie(mH) 3.2
Stroom (A) 1.68
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 88
Materiaal tandwiel Poedermetallurgie
Overbrengingsverhouding(xx:1) 5
Schacht Diameter(mm) 8
Schachtlengte(mm) 21.5
Speling <=30 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Precisie Planetaire

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 hoge precisie planetaire Tandwielkast
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 hoge precisie planetaire Tandwielkast
Deze Nema 17 stappenmotor met 39mm behuizing en 1,68A nominale stroom, geïntegreerd met een 41mm Planetaire reductor met 5:1 overbrengingsverhouding. ..
vanaf
€45,27
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 17 Bipolair 45Ncm(63.74oz.in) 1.5A 42x42x40mm 4 Draden w/ 1m Pin Connector
Nema 17 Bipolair 45Ncm(63.74oz.in) 1.5A 42x42x40mm 4 Draden w/ 1m Pin Connector
Deze bipolaire Nema 17 stappenmotor met staphoek 1,8deg en afmetingen 42x42x40mm. Het heeft 4 draden, elke fase trekt stroom 1.5A, met houdkoppel 45Nc..
vanaf
€8,31
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
EG-serie Planetaire Tandwielkast Gear Ratio 5:1 Backlash 15arc-min voor Nema 17 stappenmotor
EG-serie Planetaire Tandwielkast Gear Ratio 5:1 Backlash 15arc-min voor Nema 17 stappenmotor
De maat van deze versnellingsbak is 42 x 42mm en de diameter van de ingaande as is 5mm. Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de E..
vanaf
€26,63
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
8mm - 10mm flexibele koppeling 20x25mm CNC Stepper motor as koppeling
8mm - 10mm flexibele koppeling 20x25mm CNC Stepper motor as koppeling
As: 8mm - 10mm P/N: ST-FC09 Diameter: 20mm Lengte: 25mm Materiaal behuizing: Aluminiumlegering..
vanaf
€1,16
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
8mm - 10mm stijve koppeling 20x25mm CNC Stepper Motor as koppeling
8mm - 10mm stijve koppeling 20x25mm CNC Stepper Motor as koppeling
Specificatie Onderdeelnummer: GX2025-8-10 Type: Starre Nominaal koppel: 10Nm (1415.78oz.in) Max. Koppel: 20 Nm (2831,57oz.in) ..
vanaf
€1,25
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

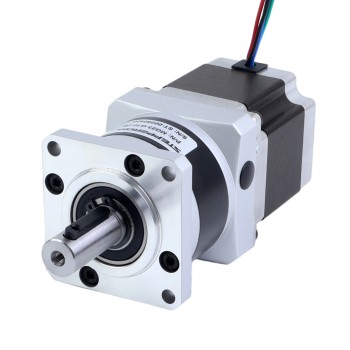

Nema 23 Stappenmotor bipolair L=54.5mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1
