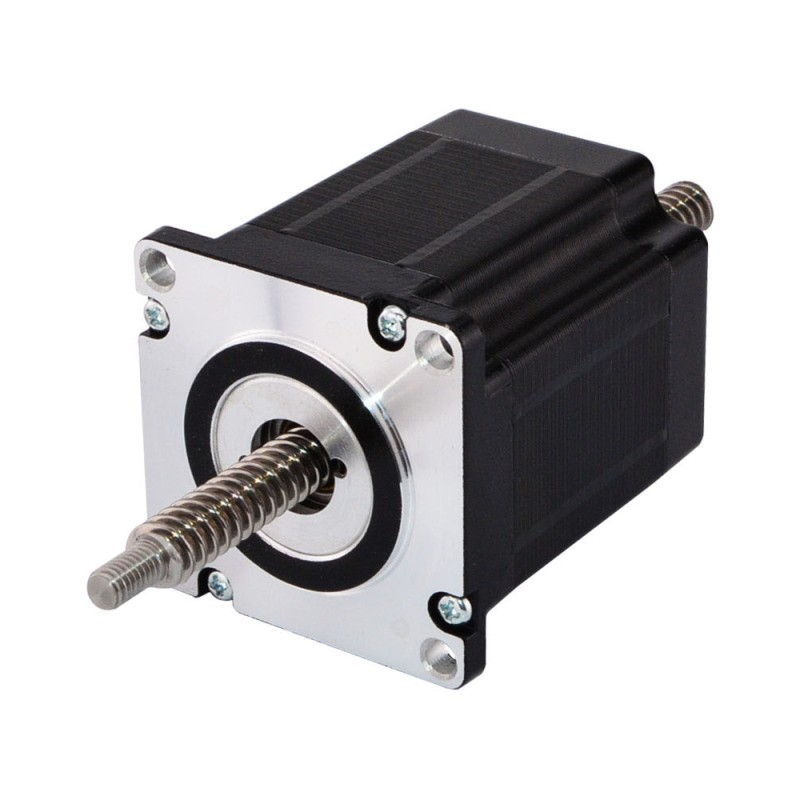

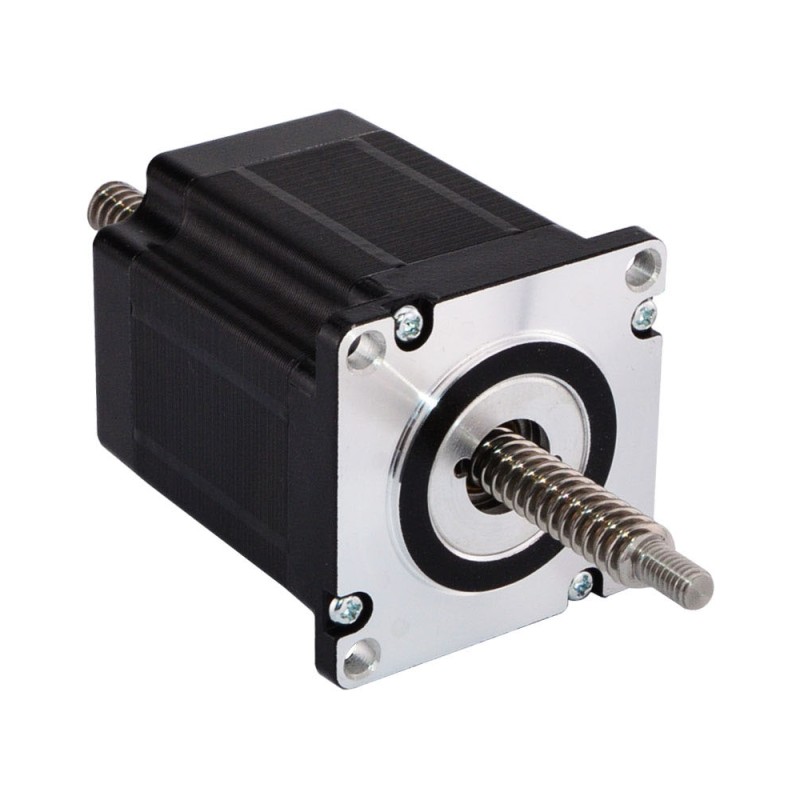

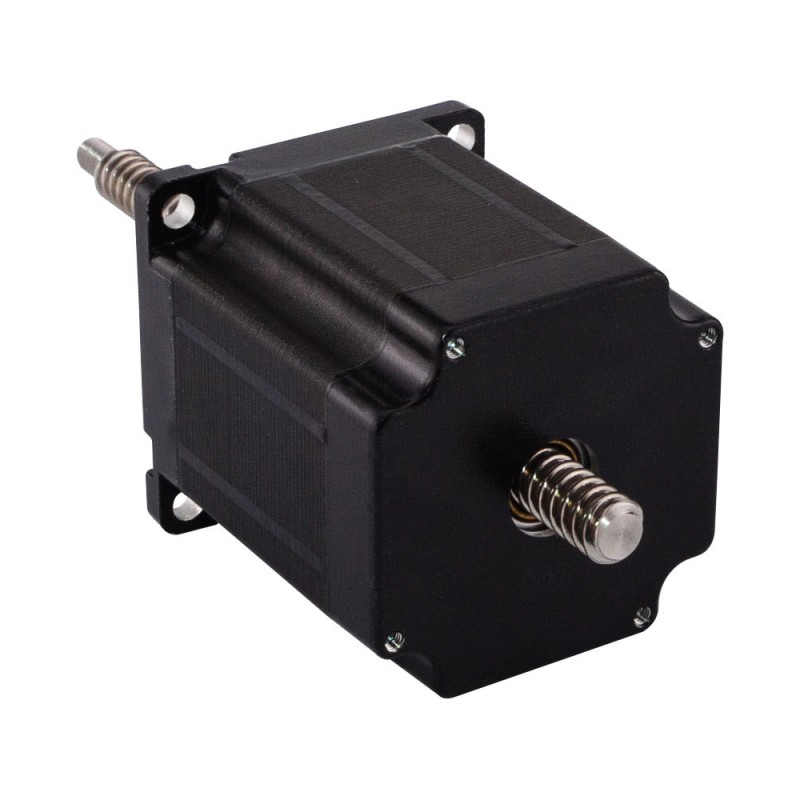

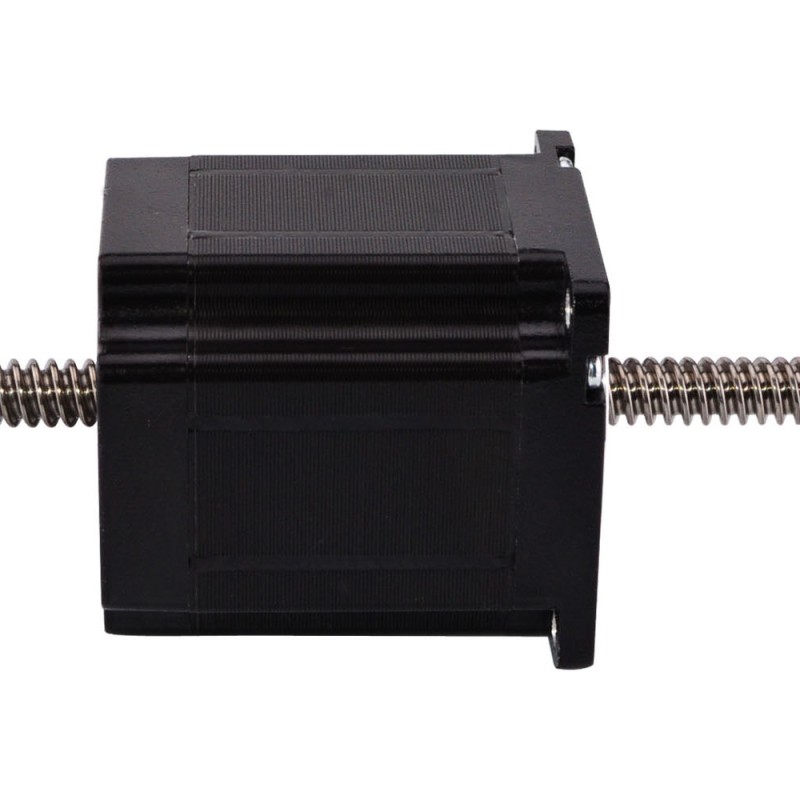

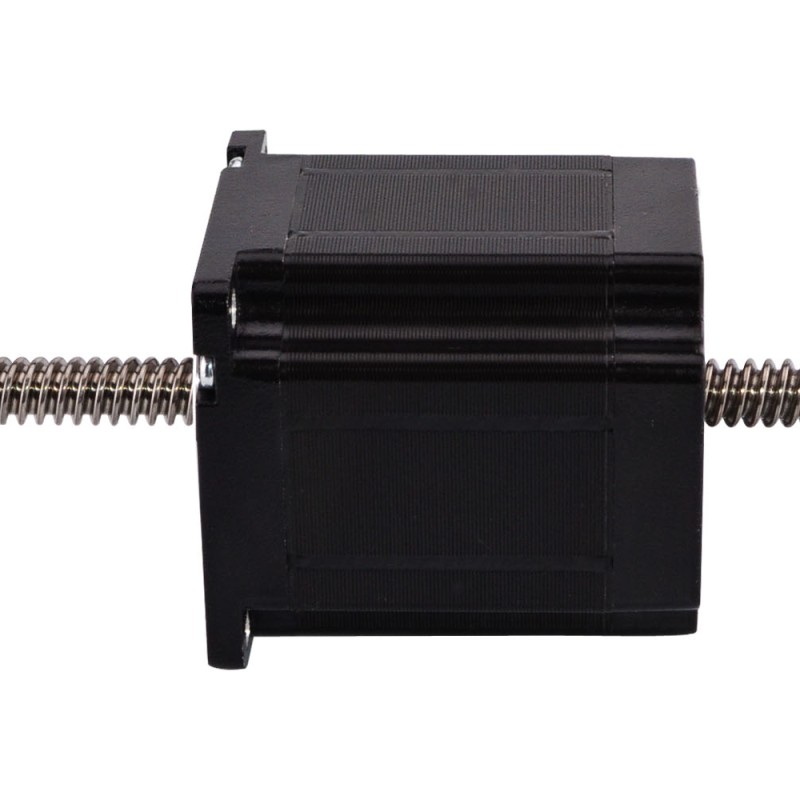

Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4")

Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4) Lengte 150mm
23N26S2504NG3-150RS Uit productie

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

23N26S2504NG3-150RS_Full_Datasheet.pdfPDF · 143.49KB
Dezelfde serie
ModelPrijsVoorraad
1-CL57Y-S12 Uit productie—————
1-CL57Y-S20 Uit productie—————
1-CL57Y-S30A Uit productie—————
1-CLYS20 Uit productie—————
1-CLYS30 Uit productie—————
1-CLYS30-1M5 Uit productie—————
1-CLYS30S-V20 Uit productie—————
1-CLYS40 Uit productie—————
1-DM542T-24HS34 Uit productie—————
1-DM542T-24HS39 Uit productie—————
1-DM556S-24HS39 Uit productie—————
11C13S0754ED3-013RS Uit productie—————
11E13S0754ED2-100RS Uit productie—————
11E18S0754ED2-101RS Uit productie—————
11E18S0754FD3-250RS Uit productie—————
11E18S0754GD3-250RS Uit productie—————
11E20S0674AA2-100RS Uit productie—————
11E20S0674ED2-100RS Uit productie—————
11HS12-0674D2-PG27 Uit productie—26.85Economische Planetaire——
11HS12-0674S-PG100 Uit productie—99.548Economische Planetaire——
11HS20-0674D-PG14-AR3 Uit productie—13.73Economische Planetaire——
11HS20-0714S-PG100 Uit productie—99.05Economische Planetaire——
11N13S0754AA2-100RS Uit productie—————
11N13S0754QE2-150RS Uit productie—————
11N18S0754ED3-250RS Uit productie—————
11N20S0674AA2-100RS Uit productie—————
14E13S0574JE3-150RS Uit productie—————
14E13S0574QE3-150RS Uit productie—————
14E17S0914JE3-250RS Uit productie—————
14E17S0914QE3-250RS Uit productie—————
Alles in de categorie bekijken
Nema 23 Niet-bevestigd 66mm Stack 2,5A Lood 10,16mm (0,4")
Dit model is bijna precies hetzelfde als Haydon Kerk 57000 serie grootte 23 dubbele stapel niet-capt... Lees meer
0 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit model is bijna precies hetzelfde als Haydon Kerk 57000 serie grootte 23 dubbele stapel niet-captieve stappenmotor lineaire actuator. Het motordeel is 66mm lichaam 1,8 graden 2,5A Nema 23 stappenmotor, en het werkt met een 9,53mm (0,3752 ") diameter 150mm (5,9055 ") lengte schroef, de lineaire reis is 10,16mm (0,4 ") per omwenteling.

Elektrische specificatie

  • Artikelnummer fabrikant: 23N26S2504NG3-150RS (23N26S2504NG-150RS)
  • Motortype: Niet-captieve lineaire stepper
  • Stappenhoek: 1,8°
  • Minimale stuwkracht: 220N (300pps)
  • Nominale stroom/fase: 2.5A
  • Faseweerstand: 2,1 ohm
  • Spanning: 5V
  • Inductantie: 8.2mH±20% (1KHz)

Fysieke specificatie

  • Framemaat: 57 x 57mm
  • Lichaamslengte: 66mm
  • De Lengte van de loodschroef: 150mm (5.9055")
  • De Diameter van de loodschroef: Φ 9.53mm (0.3752")
  • Lood/Step: 0.0508mm (0.002")
  • Loodreis/Revolutie: 10.16mm (0.4")
  • Aantal afleidingen: 4
  • Kabellengte: 300mm
  • Gewicht: 958g

Aansluiting

A+
A-
B+
B-
Rood
Rood/Wit
Groen/Wit
Groen
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 2.1
Heeft koppel-/stuwkrachtcurve? Nee
Inductantie(mH) 8.2
Minimale stuwkracht(N) @300pps 220
Nominale stroom(A) 2.5
Stap Hoek(deg.) 1.8
Fysieke specificatie
Aantal kabels 4
De Diameter van de loodschroef(mm) 9.53
De Lengte van de loodschroef(mm) 150
De Reis van de lood/stap(mm) 0.0508
De Reis/de Omwenteling van de lood(mm) 10.16
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 66
Loodlengte(mm) 300
Type lineaire motor Niet-captieve

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

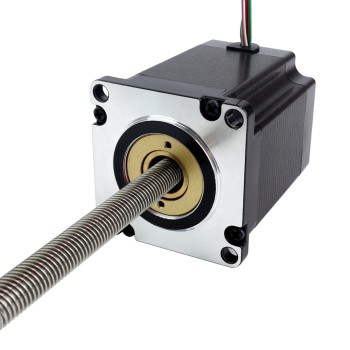

Nema 23 Niet-contact 66mm Stack 2,5A Lood 5,08mm (0,2") Lengte 150mm
Nema 23 Niet-contact 66mm Stack 2,5A Lood 5,08mm (0,2") Lengte 150mm
Het motordeel is 66mm lichaam 1,8 graden 2,5A Nema 23 stappenmotor, en het werkt met een 9,53mm (0,3752 ") diameter 150mm (5,9055 ") lengte schroef, d..
vanaf
€42,86
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 23 Extern 66mm Stapel 2,5A Lood 1,5875mm (0,0625") Lengte 150mm
Nema 23 Extern 66mm Stapel 2,5A Lood 1,5875mm (0,0625") Lengte 150mm
Het motordeel is 66mm lichaam 1,8 graden 2,5A Nema 23 stappenmotor, en het is geïntegreerd met een 9,53mm (0,3752") diameter 150mm (5,9055") lengte sc..
vanaf Bespaar -31%
€86,19 €124,91
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
CN In de uitverkoop - Nema 23 Extern 66mm Stapel 2,5A Lood 2,54mm (0,1") Lengte 150mm
CN In de uitverkoop - Nema 23 Extern 66mm Stapel 2,5A Lood 2,54mm (0,1") Lengte 150mm
Het motordeel is 66mm lichaam 1,8 graden 2,5A Nema 23 stappenmotor, en het is geïntegreerd met een 9,53mm (0,3752 ") diameter 150mm (5,9055 ") lengte ..
vanaf Bespaar -31%
€84,03 €121,79
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

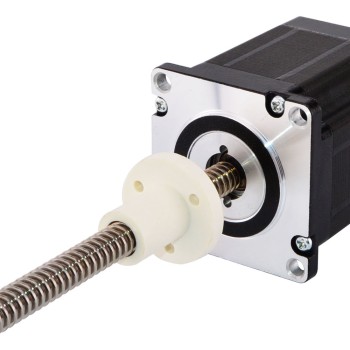

CN In de uitverkoop - Nema 23 Extern 66mm Stapel 2,5A Lood 5,08mm Lengte 150mm
