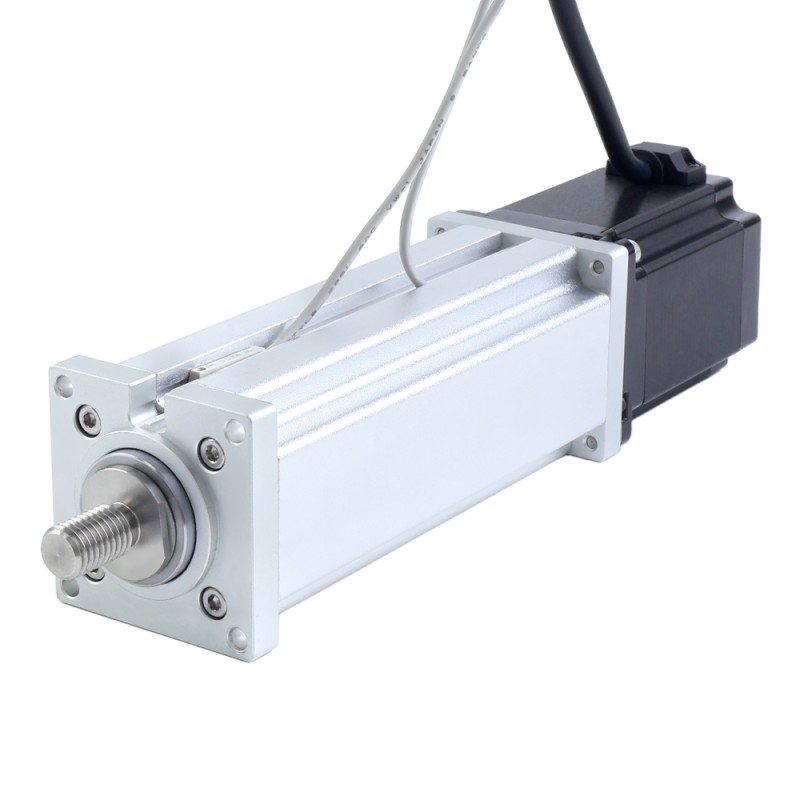

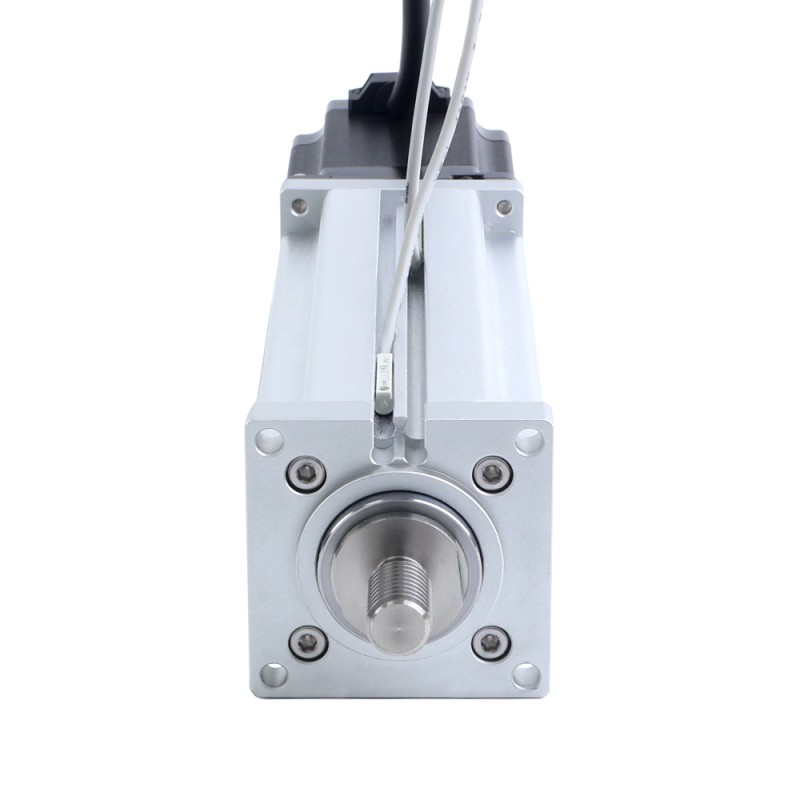

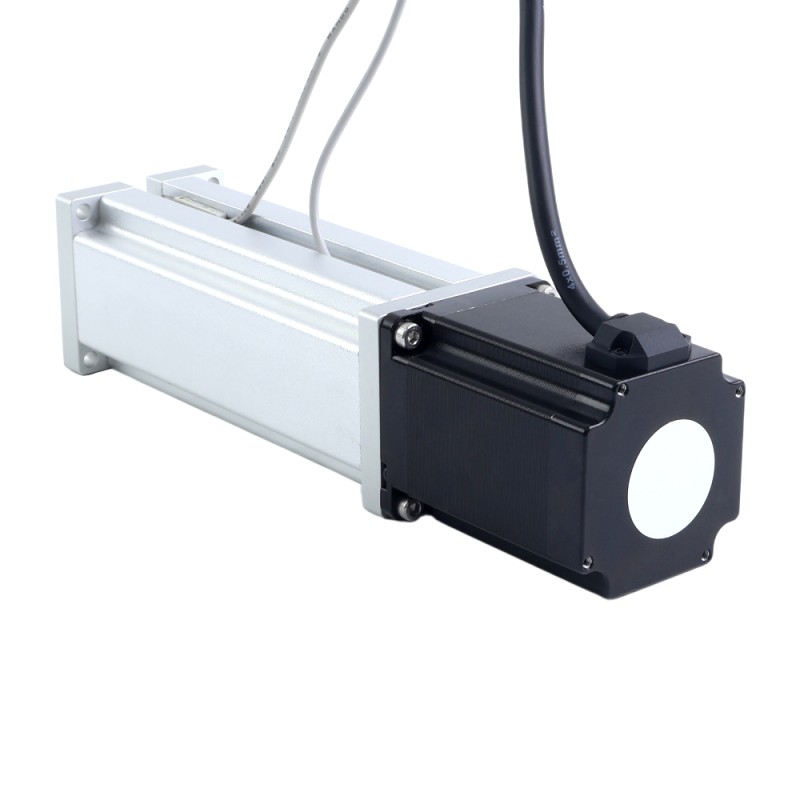

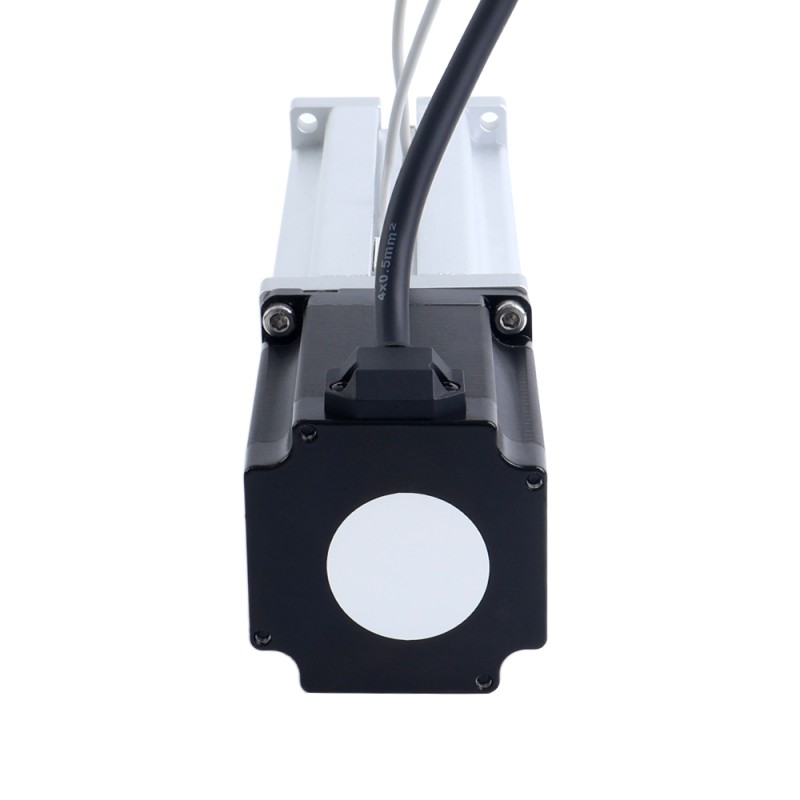

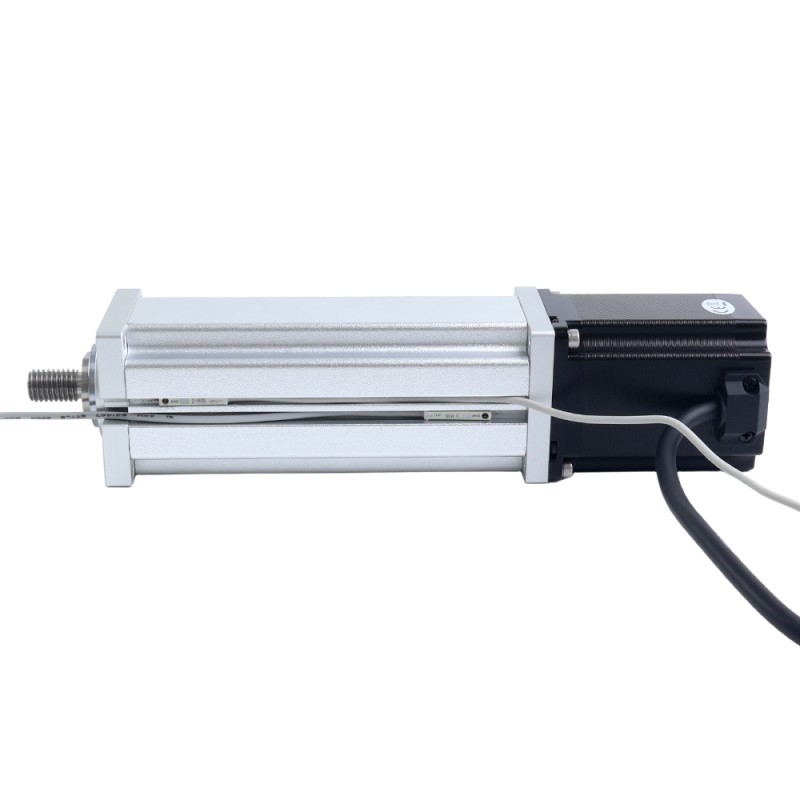

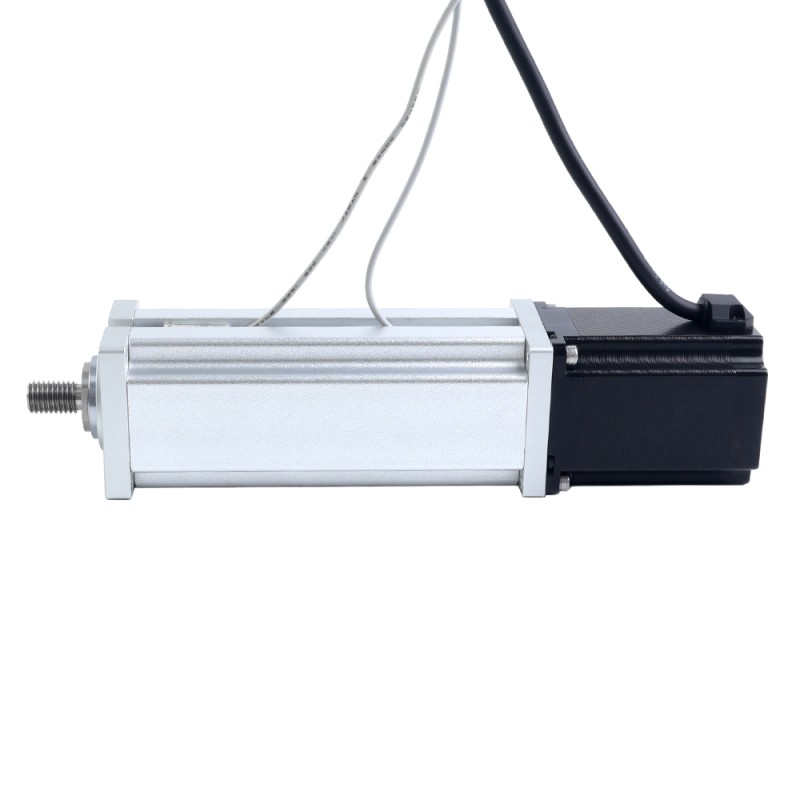

Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937")

Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937) met Eindschakelaar - LCB23S30B1L40-100D | StepperOnline
LCB23S30B1L40-100D
Vasthoudkoppel(Ncm)200
Nominale stroom(A)4.0
Houdkoppel(oz.in)283.22
Fase Weerstand(ohms)0.90
Vraag

Downloads

LCB23S30B1L40-100D_Full_Datasheet.pdfPDF · 148.55KBLCB23S30B1L40-100D.stpSTP · 771.32KBLog in om te downloaden
Dezelfde serie
ModelVasthoudkoppel(Ncm)Nominale stroom(A)Houdkoppel(oz.in)Fase Weerstand(ohms)PrijsVoorraad
LCB11S13BAM10-20D51.07.082.10€223,04Op bestelling
LCB11S13BAM10-40D51.07.082.10€223,04Op bestelling
LCB11S13BAM10-60D51.07.082.10€223,04Op bestelling
LCB11S13BAM10-80D51.07.082.10€223,04Op bestelling
LCB11S13BSM10-20D51.07.082.10€235,44Op bestelling
LCB11S13BSM10-40D51.07.082.10€223,04Op bestelling
LCB11S13BSM10-60D51.07.082.10€223,04Op voorraad
LCB11S13BSM10-80D51.07.082.10€223,04Op bestelling
LCB11S17BAM10-20D101.014.163.70€223,04Op bestelling
LCB11S17BAM10-40D101.014.163.70€223,04Op bestelling
LCB11S17BAM10-60D101.014.163.70€223,04Op bestelling
LCB11S17BAM10-80D101.014.163.70€223,04Op bestelling
LCB11S17BSM10-20D101.014.163.70€223,04Op bestelling
LCB11S17BSM10-40D101.014.163.7€223,04Op voorraad
LCB11S17BSM10-60D101.014.163.70€223,04Op bestelling
LCB11S17BSM10-80D101.014.163.70€223,04Op bestelling
LCB14S13B2B15-100D141.519.830.95€235,44Op voorraad
LCB14S13B2B15-150D141.519.830.95€235,44Op bestelling
LCB14S13B2B15-200D141.519.830.95€235,44Op bestelling
LCB14S13B2B15-25D141.519.830.95€235,44Op bestelling
LCB14S13B2B15-50D141.519.830.95€242,87Op bestelling
LCB14S13B2B15-75D141.519.830.95€246,58Op bestelling
LCB14S13BAB15-100D141.519.830.95€213,13Op bestelling
LCB14S13BAB15-150D141.519.830.95€213,13Op bestelling
LCB14S13BAB15-200D141.519.830.95€230,48Op voorraad
LCB14S13BAB15-25D141.519.830.95€242,87Op bestelling
LCB14S13BAB15-50D141.519.830.95€213,13Op voorraad
LCB14S13BAB15-75D141.519.830.95€246,58Op bestelling
LCB14S13BDB15-100D141.519.830.95€235,44Op bestelling
LCB14S13BDB15-150D141.519.830.95€235,44Op bestelling
Alles in de categorie bekijken
Nema 23 Kogelomloopspindel Elektrische Cilinder 4.0A Slag 100mm 2.0Nm(283.22oz.in) Spoed 10mm(0.3937")
Deze mini elektrische cilinder uit de LCB-serie integreert een Nema 23 stappenmotor met een nominale... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€200,74
5 + €189,04
10 + €178,64
50 + €169,31
100 + €160,92

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze mini elektrische cilinder uit de LCB-serie integreert een Nema 23 stappenmotor met een nominale stroom van 4.0A en een behuizingslengte van 75mm. Hij is uitgerust met een kogelomloopspindel met een diameter van 12mm, een spoed van 10mm en een slag van 100mm, waardoor een compacte lineaire actuator ontstaat die ideaal is voor een breed scala aan automatiseringstoepassingen.
Deze elektrische cilinder kan optioneel worden uitgerust met accessoires zoals een encoder, handwiel en rem, waardoor de functionaliteit en flexibiliteit worden verbeterd om aan verschillende toepassingsvereisten te voldoen.

Elektrische specificaties

  • MPN: LCB23S30B1L40-100D
  • Spindeltype: kogelomloopspindel
  • Staphoek: 1.8deg
  • Houdkoppel: 2.0Nm(283.22oz.in)
  • Nominale stroom/fase: 4.0A
  • Faseweerstand: 0.90ohms ± 10%
  • Inductantie: 4.3mH ± 20%(1KHz)
  • Schakelaar uitgangstype: NPN

Fysieke specificaties

  • Motorafmetingen: 57 x 57 x 75mm
  • Spindeldiameter: 12mm
  • Slaglengte: 100mm(3.937")
  • Spoed per stap: 0.05mm(0.0019685")
  • Spoed per omwenteling: 10mm(0.3937")
  • Aantal motordraden: 4
  • Lengte van de motordraden: 500mm
  • Aantal eindschakelaars: 2
  • Lengte van de eindschakelaar draden: 500mm
  • Gewicht: 2.6kg

Motor aansluiting

Pin nr.1234
BipolairA+A-B+B-
DradenRoodRood/WitGroenGroen/Wit

Magnetische schakelaar bedrading

Pin nr.123
BipolairDC 5~24VGNDSignaalleiding
DradenBruinBlauwZwart
Elektrische specificatie
Fase Weerstand(ohms) 0.90
Houdkoppel(oz.in) 283.22
Inductantie(mH) 4.3
Nominale stroom(A) 4.0
Stap Hoek(deg.) 1.8
Vasthoudkoppel(Ncm) 200
Fysieke specificatie
De Diameter van de loodschroef(mm) 12
De Reis van de lood/stap(mm) 0.05
De Reis/de Omwenteling van de lood(mm) 10
Framemaat(mm) Nema 23 (57 x 57)
Slaglengte(mm/ft) 100/0.33
Type lineaire motor Kogelomloopspindel

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview
8mm - 10mm stijve koppeling 20x25mm CNC Stepper Motor as koppeling
8mm - 10mm stijve koppeling 20x25mm CNC Stepper Motor as koppeling
Specificatie Onderdeelnummer: GX2025-8-10 Type: Starre Nominaal koppel: 10Nm (1415.78oz.in) Max. Koppel: 20 Nm (2831,57oz.in) ..
vanaf
€1,25
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Digitale Stappenmotor Bestuurder 0.3-2.2A 10-30VDC voor Nema 8, 11, 14, 16, 17 Stappenmotor
🔥 Bestseller
Digitale Stappenmotor Bestuurder 0.3-2.2A 10-30VDC voor Nema 8, 11, 14, 16, 17 Stappenmotor
Dit is een digitale stepperaandrijving geïmplementeerd met geavanceerde stepperbesturingstechnologie. Het is eenvoudig te gebruiken en kan worden gebr..
vanaf
€12,51
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Montageplaat en beugel voor Nema 17 HG serie tandwielstappenmotor en EG & MG tandwielkast
Montageplaat en beugel voor Nema 17 HG serie tandwielstappenmotor en EG & MG tandwielkast
De nieuwe montageplaat of beugel is ontworpen voor NEMA 17 HG serie geared stappenmotoren en EG/MG high precistion reductoren. Hij kan ook worden gebr..
vanaf
€1,30
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

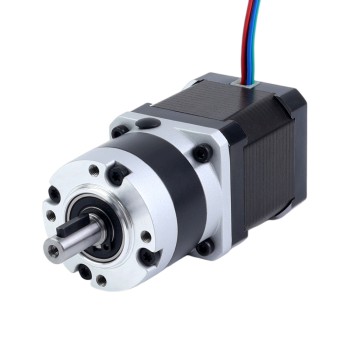

Nema 17 Stappenmotor bipolair L=48mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 5:1
